VFD Filter
Model No: DF1

DF1 Dreiphasen-EMI-Filter | 6A-20A | Dreistufiger Filter (geeignet für Frequenzumrichter mit 1,5–3,0 KVA)

Dreiphasiger EMI-Filter

Nennstrombereich: 6A–20A für industrielle Dreiphasenanwendungen

Dreiphasiger Drei-Stufen-EMI-Filter für verbesserte Störunterdrückung

Niedriger Ableitstrom, geeignet für empfindliche elektrische Systeme

Zertifizierungen: CE, RoHS

Kundenspezifische Anpassung gemäß den Anforderungen des Kunden möglich

Kostenlose Muster zur Produktprüfung verfügbar
Menge :
Kontakt senden

Die DOREXSDreiphasiger EMI-Filter DF1ist geeignet für6A–20AIndustrieausrüstung und1,5–3,0 kVA Frequenzumrichter/Servoantriebe. Anstellung beiDreistufige FilterungAufgrund seiner Struktur bietet es eine hervorragende Unterdrückung von Gleichtakt- und Gegentaktstörungen und sorgt so für eine stabile und zuverlässige Einfügungsdämpfung über einen weiten Frequenzbereich.
Im Vergleich zu seinem Gegenstück (DF2) verfügt der DF1 über eine kompaktere Größe und eignet sich daher ideal für Anwendungen mit begrenztem Platzangebot.

Hauptmerkmale

  • Die dreistufige Filterstruktur verbessert die Fähigkeit zur Unterdrückung niederfrequenter EMV.
  • Nennstrom: 6A / 10A / 15A / 20A
  • Betriebsspannung: Dreiphasig 380/440 VAC
  • Hohe Gleichtakt-/Gegentakt-Einfügedämpfung, stabile Filterleistung
  • Kompakter als die DF2-Serie, geeignet für Anwendungen mit begrenztem Platzangebot
  • Optimiertes Design für Frequenzumrichter und Servosysteme
  • Hervorragende Isolationsleistung und thermische Stabilität
  • Anpassbare Anschlüsse, Kabellängen, Montagemethoden und Gehäusestrukturen
  • CE- und RoHS-zertifiziert (UL optional)

Technische Spezifikationen



Spezifikation

Einzelheiten

Modell:
DF1
Anwendung:
VFD / Motorantriebe / Industrieausrüstung
Phase:
Dreiphasig
Struktur:
Dreistufig
Maximale Betriebsspannung:
250/480VAC
Nennstrom:
6A 10A 15A 20A
Anpassbare Frequenzumrichterleistung
1,5–3,0 kVA
Leckstrom:
≤ 3 mA (anpassbare Version mit geringem Leckstrom)
Spannungspegel aushalten:
2250VAC
Frequenzbereich:
50/60Hz
Betriebstemperatur:
-25°C ~ +85°C
Zertifizierungen:
CQC, CE
Abmessungen (mm):
190 × 130 × 60 (B×H×T)
Gewicht (g):
800
Verbindungstyp:
Block / Draht / Benutzerdefiniert

download date sheetrequest a quote

Technische Vorteile

  • Dreistufige Filterstruktur, besonders wirksam gegen niederfrequente Störungen.
  • Niedriger Leckstrom, erfüllt die Anforderungen der Arbeitssicherheit.
  • Optimiertes Kerndesign, weniger anfällig für Sättigung selbst bei hohem Strom.
  • Behält auch unter Volllast eine gute Einfügungsdämpfung bei.
  • Kleinere Größe und flexible Installation, geeignet für Umgebungen mit begrenztem Rack-Platz

Produktbilder

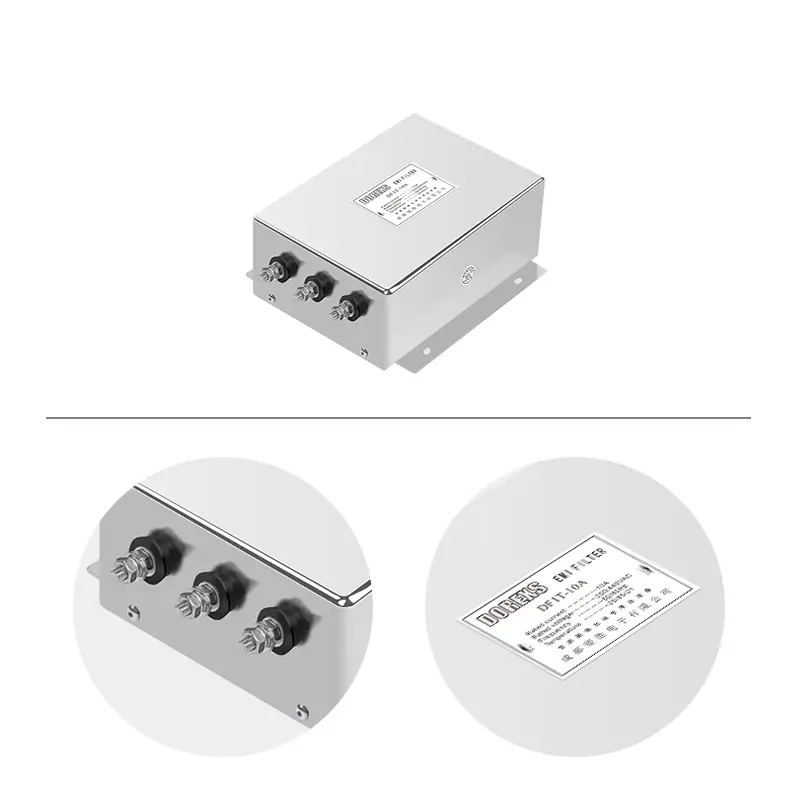

Detailbild

DF1 Detail Picture

Gesamtabmessungen (±1 mm)



DF1 Overall Dimension（±1mm)



Schaltbild

DF 1 Circuit Diagram

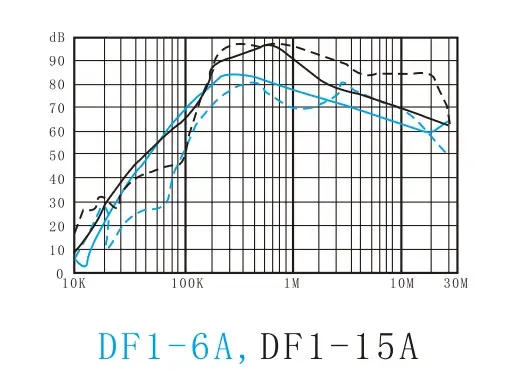

Einfügedämpfung

Insertion loss curve of DF1 three-phase EMI filter (common mode + differential mode)
Der DF1 weist sowohl im Gleichtakt- als auch im Differenzmodus-Einfügungsverlust eine hervorragende Leistung auf. Seine dreistufige Filterstruktur bietet erhebliche Vorteile im Niederfrequenzbereich (insbesondere im Schaltgeräuschband des Wechselrichters) und gewährleistet eine stabile EMV-Leistung der Geräte.


Anpassungsoptionen

Kabellänge und Schnittstellentyp können je nach Kundenwunsch angepasst werden. DOREXS kann auch die EMI-Filterparameter und Erscheinungsabmessungen entsprechend den Geräteanforderungen des Kunden anpassen. Bei DOREXS orientiert sich alles an den Kundenanforderungen und wir sind bestrebt, exklusive EMI-Lösungen für Kunden zu schaffen.

Zulassungen und Konformitäten

Approvals and Compliances

Anwendungen

  • Dreiphasige Frequenzumrichter (1,5–3,0 kVA)
  • Servomotoren und Frequenzumrichter
  • CNC-Ausrüstung (Computer Numerical Control) / Automatisierungsausrüstung
  • Industrielle Wasserpumpen, Luftkompressoren
  • Industrielle Energiesysteme
  • Verpackungs-, Textil- und Verarbeitungsgeräte


Auswahlhilfe

  1. Nennstrom: Wählbar je nach Wechselrichterausgang: 6A/10A/16A/20A
  2. Geräteleistung: Kompatibel mit 1,5–3,0-kVA-Wechselrichtern
  3. Filterstufen: Dreistufige Struktur, geeignet für raue elektromagnetische Umgebungen
  4. Größenanforderungen: DF1 ist kompakter und eignet sich für Geräte mit begrenztem Installationsraum
  5. Verbindungsmethoden: Terminal / Kabeltyp / Anpassbar
  6. Umgebungstemperatur: –25 °C bis +85 °C

Installationsrichtlinien

  1. Installieren Sie den Filter so nah wie möglich am Wechselrichtereingang.
  2. Halten Sie die Verbindungskabel so kurz wie möglich, um parasitäre Induktivitäten zu reduzieren.
  3. Sorgen Sie für eine zuverlässige PE-Erdungsverbindung.
  4. Vermeiden Sie es, Kabel parallel zu Signalleitungen zu verlegen.
  5. Es wird empfohlen, DF1 am vorderen Ende der Gleichrichterstufe des Wechselrichters zu platzieren.

FAQ

1. Ist DF1 für Frequenzumrichter geeignet?

Ja, besonders geeignet für 1,5–3,0 kVA VFD/Servoantriebe.

2. Unterstützt es eine dreistufige Filterung?

Ja, DF1 verfügt über eine standardmäßige dreistufige Filterstruktur.

3. Unterstützen wir die Anpassung?

DOREXS bietet nicht nur Standardprodukte, sondern unterstützt auch die Anpassung des Produktauftritts und der Produktparameter. Wir bieten kostengünstige EMI-Lösungen und Power-Quality-Lösungen.

4. Was ist der Unterschied zwischen DF1 und DF2?

DF1 ist kompakter, hat einen Nennstrom von 6–20 A und verfügt über eine stärkere dreistufige Filterstruktur.
