Model No: BOD
10VA-6KVA Ringkerntransformator
50–400 Hz, 220 V–660 V. Unterstützt individuelle Anpassung
Menge :
Subscribe to our Newsletter
 | Ringkerntransformator der BOD-Serie | |
Zertifizierung: CE, Rohs | Kapazität: 10–60 kVA | |
| Temperaturanstieg:<60 K | Nennspannung:<660 V | |
| Schallpegel:<60 dB | Isolationswiderstand: > 100 MΩ (DC 1000 V) |

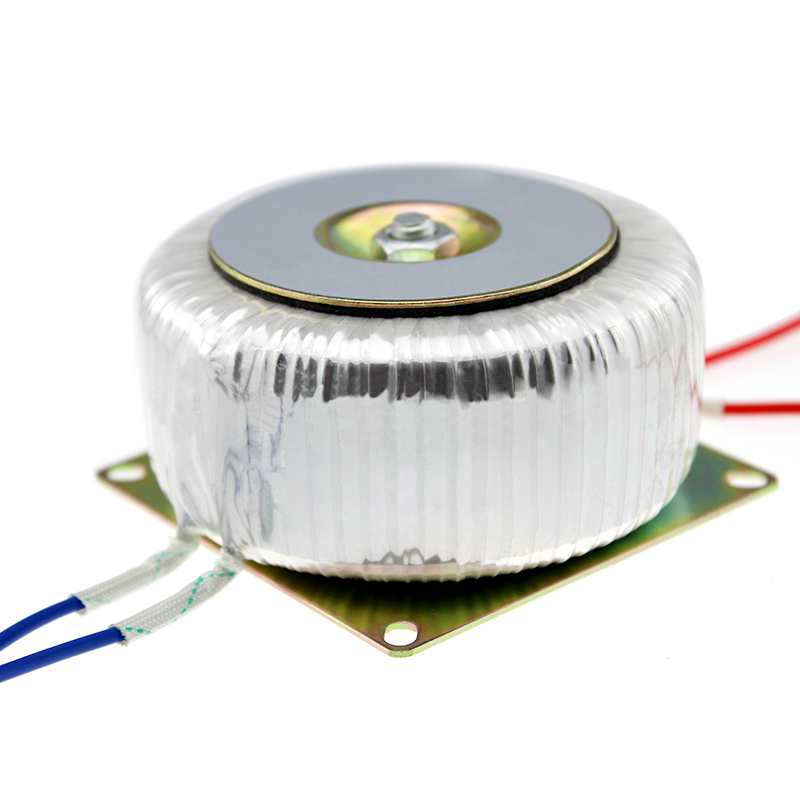

Ringkerntransformatoren der BOD-Serie eignen sich für Stromkreise mit Wechselstrom von 50 bis 60 Hz und einer Spannung von 660 V und darunter. Sie bestehen aus einem hochwertigen Siliziumstahlkern, einem rein kupferlackierten Draht, antioxidativen Metallteilen und einem hochwertigen Isolierdraht. Die Spulen sind gleichmäßig auf der gesamten Kernoberfläche verteilt und sitzen fest.
Merkmale
- Geringe magnetische Streuung, hoher Wirkungsgrad, der normalerweise mehr als 95 % erreicht
- Selbstabschirmung des Magnetfeldes, geringe elektromagnetische Störungen
- Geringer Verlust, geringer Widerstand, starke Überlastfähigkeit
- Hervorragende Wärmeableitungsleistung
- Hohe Strukturfestigkeit, gute Kurzschlussfestigkeit, geringe Geräuschentwicklung
- Kleine Größe, geringes Gewicht, einfache und schnelle Installation
Technische Parameter
| Modell | VA | Eingang | Ausgabe | Durchmesser*Höhe (mm) | Einbaumaße |
| BSB-10 | 10 | Anpassung | Anpassung | 65*35 | 55*55 |
| BSB-15 | 15 | 65*35 | 55*55 | ||
| BSB-20 | 20 | 70*40 | 60*60 | ||
| BSB-25 | 25 | 70*40 | 60*60 | ||
| BSB-30 | 30 | 85*50 | 60*60 | ||
| BSB-40 | 40 | 90*50 | 60*60 | ||
| BSB-50 | 50 | 90*50 | 70*70 | ||
| BSB-60 | 60 | 90*55 | 70*70 | ||
| BSB-80 | 80 | 102*55 | 70*70 | ||
| BSB-100 | 100 | 105*55 | 80*80 | ||
| BSB-120 | 120 | 110*65 | 85*85 | ||
| BSB-150 | 150 | 120*70 | 85*85 | ||
| BSB-180 | 180 | 120*70 | 95*95 | ||
| BSB-200 | 200 | 120*70 | 95*95 | ||
| BSB-250 | 250 | 125*75 | 95*95 | ||
| BSB-300 | 300 | 125*75 | 105*105 | ||
| BSB-400 | 400 | 135*85 | 105*105 | ||
| BSB-500 | 500 | 135*85 | 105*105 | ||
| BSB-1600 | 600 | 160*95 | 105*105 | ||
| BSB-800 | 800 | 160*95 | 130*130 | ||
| BSB-1000 | 1000 | 170*95 | 130*130 | ||
| BSB-1200 | 1200 | 170*95 | 130*130 | ||
| BSB-1500 | 1500 | 170*95 | 130*130 | ||
| BSB-2000 | 2000 | 190*100 | 160*160 | ||
| BSB-3000 | 3000 | 250*135 | 190*190 |
DOREXS bietet mehrRingkerntransformatorOptionen, bittekontaktiere unsfür ein Angebot.
Häufig gestellte Fragen zu Ringkerntransformatoren
Was ist ein Ringkerntransformator?
Ein Ringkerntransformator ist eine Art elektronischer Transformator, der kompakter ist als herkömmliche Leistungstransformatoren gleicher Leistung. Er verfügt über eine höhere Betriebseffizienz und ein flexibleres Design als herkömmliche Transformatoren. Es wird häufig in Computern, medizinischen Geräten, Telekommunikation, Instrumenten und Beleuchtung eingesetzt.
Aufbau eines Ringkerntransformators
Der Kern des Ringkerntransformators ist nahtlos aus hochwertigen kaltgewalzten Siliziumstahlblechen gewalzt. Die Spule des Ringkerntransformators ist gleichmäßig auf den Kern gewickelt, und die Spulenwicklungen sind normalerweise gleichmäßig um den Kern verteilt, um einen gleichmäßigen Magnetfluss zu gewährleisten und Verluste zu minimieren, die im Vergleich zum laminierten Typ um 25 % reduziert werden.
Was sind die typischen Anwendungen von Ringkerntransformatoren?
- Audiogeräte: Hochwertige Ringkerntransformatoren können im Leistungsbereich von 6VA bis 1000VA eingesetzt werden.
- Medizinische Geräte: Hohe Effizienz, hohe Zuverlässigkeit und hohe Sicherheit sowie verbesserte elektrische Festigkeit und Feuchtigkeitsbeständigkeit.
- Elektrische Steuerung: Hochpräzise, hochstabile Transformatoren mit Ringkerntransformatortechnologie stellen sicher, dass die Transformatorparameter genau sind und die Leistung völlig konstant ist.
- Industrieausrüstung: Wird in verschiedenen industriellen Stromversorgungen und Steuerungssystemen verwendet.
- Beleuchtung: Wird in elektronischen Beleuchtungssystemen verwendet, die kompakte und effiziente Transformatoren erfordern.
Was sind die Vorteile von Ringkerntransformatoren?
- Hohe Effizienz
- Geringe elektromagnetische Interferenz (EMI)
- Kleine Größe und geringes Gewicht
- Geräusch- und vibrationsarm
- Gute thermische Leistung
Welche Einschränkungen gibt es bei Ringkerntransformatoren?
- Kosten: Aufgrund der für die Wicklung erforderlichen Präzision können sie in der Herstellung teurer sein als herkömmliche Transformatoren mit laminiertem Kern.
- Handhabung und Installation: Die Form eines Ringkerntransformators macht die Handhabung und Installation etwas schwieriger als die eines rechteckigen Transformators.
- Kundenspezifische Anpassung: Kundenspezifische Ringkerntransformatoren können teurer sein und länger in der Herstellung dauern.
Wie montiere ich einen Ringkerntransformator?
Ringkerntransformatoren werden normalerweise mit einer Mittelschraube montiert, die durch das Mittelloch des Kerns verläuft und ihn an einem Chassis oder einer Montageplatte befestigt. Zur Reduzierung von Vibrationen und Geräuschen werden häufig Gummipolster oder Unterlegscheiben verwendet.
Können Ringkerntransformatoren in Hochfrequenzanwendungen eingesetzt werden?
Ja, Ringkerntransformatoren können für Hochfrequenzanwendungen ausgelegt werden, insbesondere bei Verwendung von Ferritkernen. Sie werden häufig in Schaltnetzteilen (SMPS) und anderen elektronischen Hochfrequenzgeräten verwendet.
Wie unterscheiden sich Ringkerntransformatoren von herkömmlichen EI-Transformatoren?
Ringkerntransformatoren sind effizienter, kleiner in Größe und Gewicht bei gleicher Nennleistung und leiser, kosten aber mehr als herkömmliche EI-Transformatoren.
