C-Serie Bipolar drei Phasen EMI-Filter 6A-200a
Model No: C Series Bipolar

C -Serie Bipolar drei Phasen -EMI -Filter

C-Serie Bipolarer Drei-Phasen-EMI-Filter 6A-200a, enthält die Differentialmodusspule, geeignet für Drei-Phasen-Drei-Draht-Stromversorgungsgeräte
Menge :
Kontakt senden
Dorexs bietetBipolare Dreiphasen-EMI-Filter. Im Vergleich zu allgemeinen Dreiphasen-EMI-Filtern haben bipolare Dreiphasen-EMI-Filter eine stärkere Anti-Interferenz-Leistung, können sich an komplexere Umgebungen anpassen und die industrielle elektromagnetische Interferenz effektiv unterdrücken.
Diese Serie von dreiphasigen Filtern verwendet Schrauben, Kupferstangen und andere Verbindungsmethoden, hat eine starke Sicherheitsleistung und unterstützt die Anpassung. Bewertungsstrom6-200a, bietet 380/440AVCSpannungskompatibilität und Anpassung können einen höheren Bereich erreichen.

    Technische Parameter

    • Produktname: C -Serie Bipolar drei Phasen -EMI -Filter
    • Bewertungsstrom: 6a-200a
    • Nennspannung: 380 VAC/440VAC
    • Arbeitsfrequenz: 50/60 Hz
    • Isolationswiderstand: ＞ 200 mΩ@500VDC
    • Temperaturbereich: -25 ℃ ~ 85 ℃
    • Temperaturanstieg: ＜ 30 ℃
    • Testspannung stand
    • Feuerwiderstand: UL 94V-0

    Modell

    Bewertet

    Aktuell

    Leckage

    Aktuell

    Hülse

    Modell

    Verbindungsmethode

    Schaltbild

    Eingeben

    Ausgabe

    DBC3-6a6a<1,5 mA<1,5 mAC3BolzenBolzen
    Bipolar Three Phase EMI Filter Circuit Diagram

    DBC3-10A10a<1,5 mA<1,5 mAC3BolzenBolzen
    DBC4-20A20a<1,5 mA<1,5 mAC4BolzenBolzen
    DBC4-30a30a<1,5 mA<1,5 mAC4BolzenBolzen
    DBC6-50A50a<2,0 mA<2,0 mAC6BolzenBolzen
    DBC7-100A100a<2,0 mA<2,0 mAC7BolzenBolzen
    DBC7-150A150a<3,0 mA<3,0 mAC7BolzenBolzen
    DBC8-200A200a<4.0 mA<4.0 mAC8BolzenBolzen
    DCC3-6a6a<3,0 mA<3,0 mAC3BolzenBolzenBipolar Three Phase EMI Filter Circuit Diagram
    DCC3-10a10a<3,0 mA<3,0 mAC3BolzenBolzen
    DCC4-20A20a<3,0 mA<3,0 mAC4BolzenBolzen
    DCC6-50A50a<4.0 mA<4.0 mAC6BolzenBolzen
    request a quatedownload data sheet

    Merkmale

    • Enthält Differentialmodus -Spule
    • Kompaktes Aussehen Design
    • Bolzen-/Kupferstangenmontageanschlüsse, sicher und zuverlässig
    • Bipolares Design, leistungsstarke Filterfunktionen
    • Unterstützen Sie die Anpassung
    • Drei-Phasen-Drei-Draht-Linien-Design

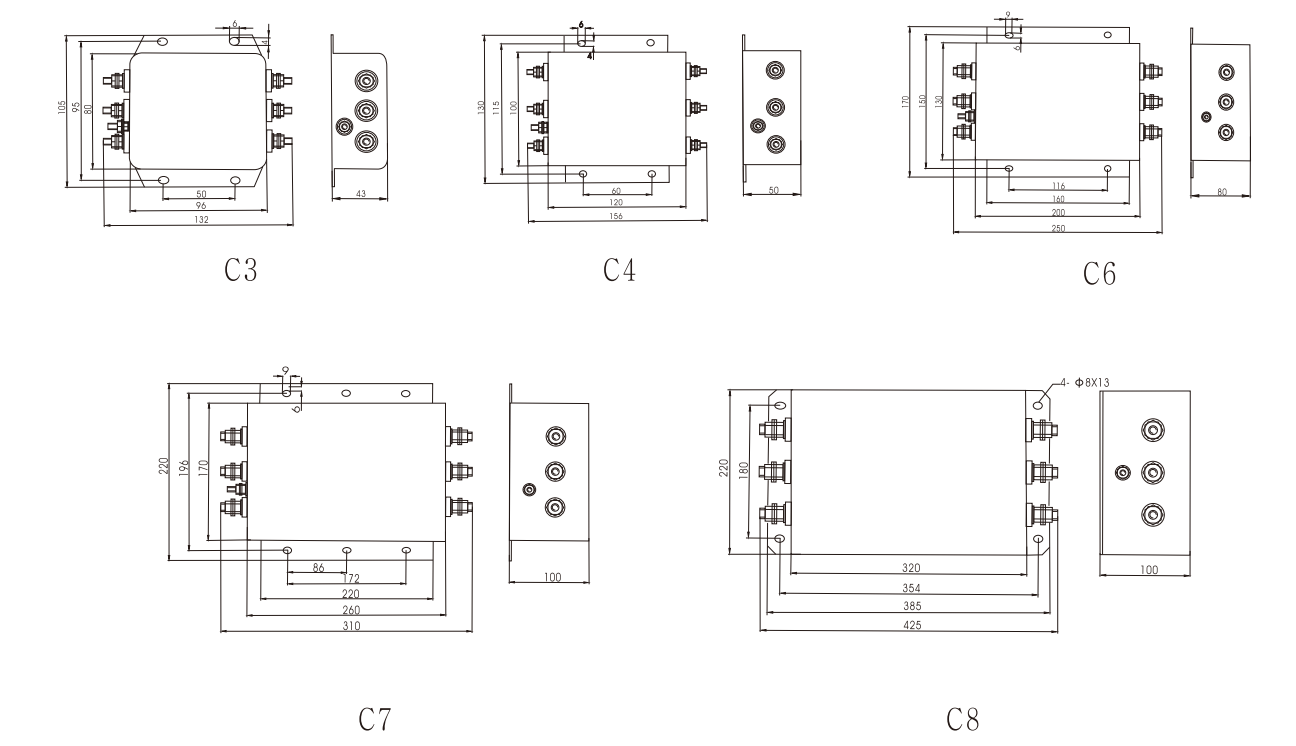

    Gesamtdimension （± 1 mm)

    Bipolar Three Phase EMI Filter Overall Dimension（±1mm)

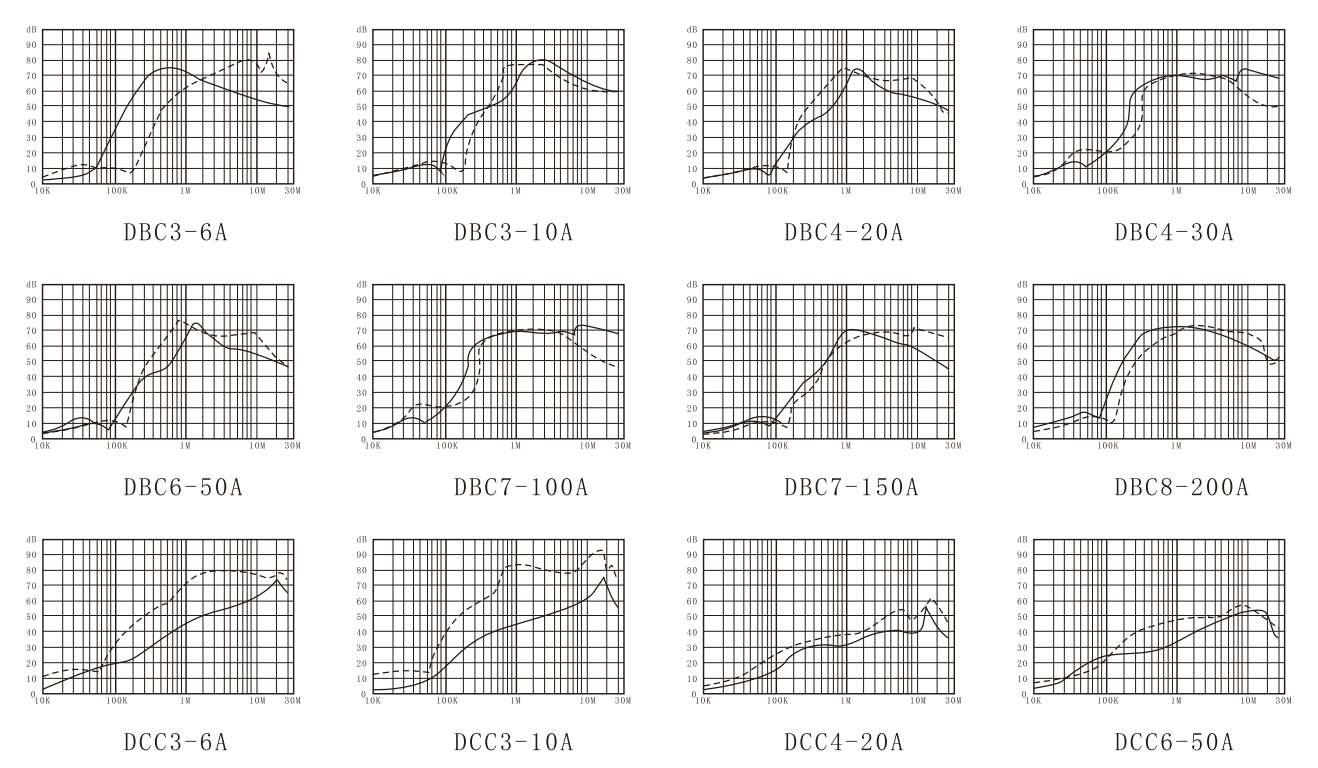

    Einfügungsverlust (—— Common-Modus ------ Differentialmodus）

    Bipolar Three Phase EMI Filter Insertion loss (——Common mode ------Differential mode）


    Anwendung

    Bipolare Drei-Phase-EMI-Filter werden normalerweise in Hochleistungsgeräten und -Systemen verwendet, die eine effiziente Filterung und den Schutz erfordern, insbesondere in Industrie, Energie und anderen Bereichen. Hier sind einige gemeinsame Anwendungsbereiche:
    Motorfahrer
    Frequenzwandler
    Transformator
    Schweißausrüstung
    Gleichrichter
    Leistungsverteilungssystem
    Motorsteuerungssystem
    Dreiphasen -Stromversorgungssystem


    Dorexs bietet mehrBipolare Dreiphasen -EMI -Filter.Wenden Sie sich an unser TeamUm Ihre maßgeschneiderte Lösung zu finden.

    Warum wählenbipolarer Dreiphasen -EMI -Filter?
    In verschiedenen Dreiphasen -EMI -Filteranwendungsszenarien ist auch die Leistungsauswahl des Filters unterschiedlich. Wir können sie grob in drei Kategorien unterteilen: unipolar, bipolar und multipolar. Der Strombedarf kleiner Geräte ist sehr klein. Wir verwenden im Allgemeinen UMI -Filter der unipolaren Leistung. Wenn die Umgebung etwas komplexer ist und die Anti-Interferenz-Anforderungen höher sind, wählen wir im Allgemeinen bipolare Drei-Phase-EMI-Filter. Für die Anwendung von Multi-Pole-EMI-Filtern werden sie in einigen einzigartigen Umgebungen im Allgemeinen ausgewählt oder wenn die Anforderungen sehr hoch sind.
    Im Vergleich zu Einzelpolfiltern können bipolare Drei-Phase-EMI-Filter eine effektivere Rauschunterdrückung bei Hochleistungsgeräten liefern. Einpole-Drei-Phasen-Filter können die Nachfrage nicht erfüllen. Bipolare Dreiphasen-EMI-Filter können den stabilen Betrieb von Hochleistungsgeräten sicherstellen.

    Dorexs C -Serie Bipolar drei Phasen -EMI -Filter
    Bei Dorexs finden Sie eine breite Palette von bipolaren Drei-Phase-EMI-Filtern der C-Serie. Diese Serie von dreiphasigen Filtern eignet sich für dreiphasige Delta-Stromversorgungsgeräte und kann Ihnen helfen, strenge EMC-Vorschriften einzuhalten. Die Nennspannung dieser Serie von EMI -Filtern beträgt 380 VAC/440 VAC, und der Nennstrom kann 200a erreichen. Wenn Sie bei Dorexs mehr Anforderungen haben, können Sie auch umfassende Anpassungsdienste unseres Designer -Teams genießen.
