Reactor
Model No: DSR

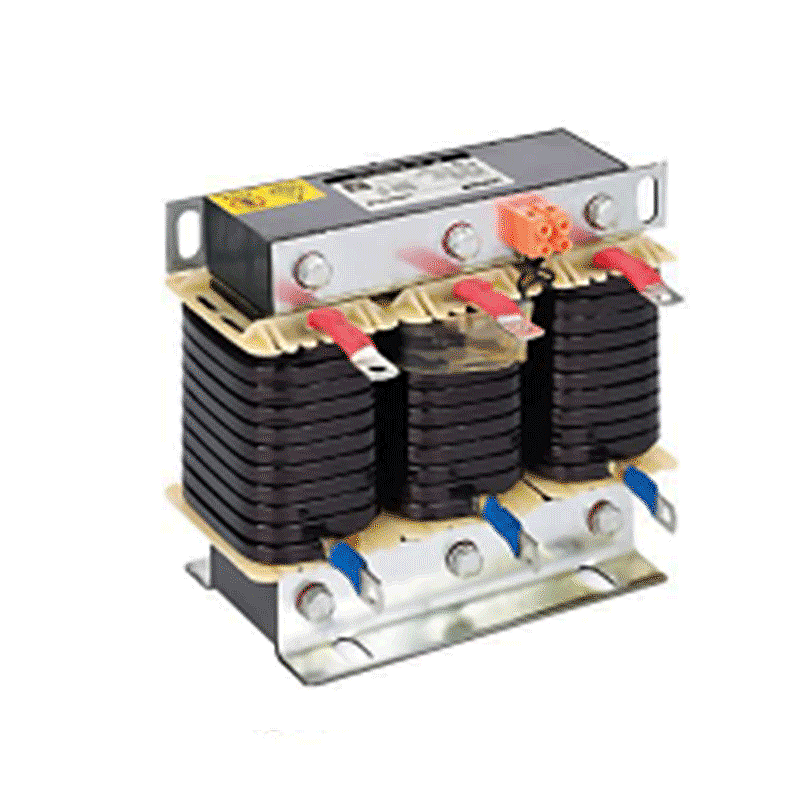

Réacteur série (réacteur de compensation de puissance réactive)

Pour compensation de puissance réactive du condensateur 5-60KVar
Quantité :
envoyer le contact
Les réacteurs en série sont généralement composés de bobines et de noyaux. En fonction de leurs paramètres de conception (tels que l'inductance, la capacité de courant, etc.), ils peuvent être utilisés dans différents niveaux de tension et systèmes. Ils sont généralement installés à certains nœuds clés des transformateurs, des batteries de condensateurs ou des lignes de transmission pour obtenir le meilleur effet de contrôle du système électrique.


Réacteur série (réacteur de compensation de puissance réactive)

Trois phases se complètent
Supprime efficacement les harmoniques
Durée de vie du condensateur de protection


Spécifications techniques

  • Tension de fonctionnement continue maximale : 3x450VAC ; 3x525 VCA
  • Capacité nominale : 5-60KVar
  • Taux de réactance : 6% ; 7%; 12 % ; 14%
  • Capacité de surcharge : 1,6 fois le courant nominal pendant 1 min, une fois par heure
  • Méthode de refroidissement : refroidissement naturel
  • Niveau de protection : IP00
  • Niveau d'isolation : T40/F (155°C)
  • Écart de température:
-40 ℃-45 ℃ fonctionnement à pleine charge
Fonctionnement à capacité réduite de 45 C à 100 °C
-40 ℃-100 ℃ transport et stockage
Caractéristiques et avantages
  • Une fois le condensateur connecté en série avec le réacteur, la fréquence de résonance est inférieure à la plus basse du système (généralement du 5ème au 7ème), ce qui le rend capacitif à la fréquence industrielle pour améliorer le facteur de puissance, et il n'y a pas de filtre pour amplifier les harmoniques. à la résonance. Après une bonne adaptation d'impédance, le groupe de condensateurs peut absorber 30 à 60 % du courant harmonique (comme le 5ème).
  • L'ordre harmonique du système est principalement supérieur au 5ème et le taux de réactance est choisi entre 6 % et 7 %.
  • L'ordre harmonique du système est principalement le 3ème et le taux de réactance est choisi entre 12 % et 14 %.

Application

  • Côté secondaire des transformateurs de puissance
  • Lignes de transmission haute tension
  • Front end des batteries de condensateurs
  • Points d'accès pour la production d'électricité distribuée

DOREXS offre plusréacteur en sérieoptions, s'il vous plaîtContactez-nouspour un devis.


Qu'est-ce qu'un réacteur en série

Le réacteur en série est également appelé réacteur de désaccord, qui est utilisé pour la compensation impuissante, en ajoutant une impédance aux endroits appropriés pour limiter le courant de court-circuit et/ou contrôler l'équilibre de charge entre les lignes parallèles. Il s'agit d'un dispositif d'alimentation courant dans le système électrique.

Fonctions des réacteurs en série

  • Supprimer les harmoniques d'ordre élevé
  • Limiter le courant d'appel à la mise sous tension
  • Améliorer le facteur de puissance du système
  • Empêcher les condensateurs harmoniques de causer des dommages
  • Évitez l'amplification excessive des harmoniques du réseau et la résonance causée par la connexion du dispositif à condensateur
  • Régulation de la production de sources d'énergie distribuées


Quelle est la différence entre le réacteur série et le réacteur shunt ?

1. Différentes fonctions
Les réacteurs en série sont connectés en série dans le circuit pour ajuster la phase de tension et de courant du circuit. Les réacteurs shunt sont connectés en parallèle dans le circuit pour consommer du travail inutile dans le circuit, améliorant ainsi la qualité de l'alimentation du système électrique.
2. Différents principes
Les selfs en série ajustent le facteur de puissance du circuit en modifiant la valeur d'inductance du circuit. Les selfs shunt ajustent la puissance réactive du circuit en modifiant la valeur de l'inductance dans le circuit.
3. Différents scénarios d'application
Les réacteurs en série sont souvent utilisés dans les lignes de transport à haute tension et les grandes sous-stations, tandis que les réacteurs shunt conviennent mieux aux systèmes électriques à basse tension.


Comment choisir un réacteur série adapté ?

Les facteurs suivants doivent être pris en compte lors du choix d'un réacteur en série approprié :
  • Niveau de tension du système
  • Niveau de courant de court-circuit
  • Valeur d'inductance et capacité de courant
  • Environnement de travail (température, humidité, etc.)
  • Taille de l'équipement et emplacement d'installation


Quels problèmes les réacteurs en série peuvent-ils causer ?

  1. Du bruit et des vibrations peuvent se produire
  2. Une surchauffe ou des dommages au réacteur peuvent provoquer une panne du système électrique
  3. S'il n'est pas conçu correctement, il risque de ne pas limiter efficacement le courant de court-circuit ou d'améliorer la qualité de la tension.

DOREXS propose une sélection de réacteurs de haute qualité.Contactez notre équipe pour le dernier devis.
