Filtre EMI de sortie de la série F pour VFD
Model No: F Series Output EMI Filter

Filtre EMI de sortie de la série F pour VFD

6A-800A spécial pour les convertisseurs de fréquence à faible courant de fuite Excellent mode différentiel et caractéristiques de rejet de mode commun
Quantité :
envoyer le contact
Quand leonduleurcontrôle la vitesse du moteur et le couple, il générera un bruit à haute fréquence significatif. En réponse à cette situation, les concepteurs ont conçu des filtres EMI de sortie de l'onduleur. Cette série deFiltres EMIest conçu pour réduire les interférences électromagnétiques générées par l'onduleur, assurez-vous que l'équipement répond à la compatibilité électromagnétique(EMC) Exigences et protéger l'équipement électronique sensible. Cette série de filtres peut supprimer efficacement les interférences électromagnétiques, améliorer la stabilité du système et prolonger la durée de vie de l'équipement. Ils sont souvent utilisés dans l'automatisation industrielle, les systèmes HVAC, le contrôle des ascenseurs, etc.
Lors de la sélection d'unFiltre EMI de sortie de l'onduleur, les exigences spécifiques de l'onduleur et du système moteur doivent être prises en compte pour obtenir des performances et une fiabilité optimales. Ce qui suit est les informations des paramètres du filtre EMI de sortie de l'onduleur DOREXS:

Paramètres techniques

  • Nom du produit: Filtre EMI de sortie de la série F pour VFD
  • Courant nominal: 6A-800A
  • Tension nominale: 250VAC / 440VAC
  • Fréquence de travail: 50 / 60Hz
  • Résistance à l'isolation: ＞ 200mΩ @ 500vdc
  • Plage de température: -25 ℃ ~ 85 ℃
  • Élévation de la température: ＜ 30 ℃
  • Tension de test: 1500 VDC (ligne / ligne) ， 2250VAC (ligne / terre)
  • Résistance au feu: UL 94V-0

Modèle

Classé

Actuel

VFD Power

(KVA)

Fuite

Actuel

Coquille

modèle

Méthode de connexion

Entrer

Sortir

DF7T-6 / 15A6/15A1.5-3.0 / 7.5F7BoulonBoulon
DF1T-25 / 30A25/30A11.0 / 15.0F1BoulonBoulon
DF1T-40A40a18.5F1BoulonBoulon
DF2T-50A50A22.0F2BoulonBoulon
Df2t-60a60A30.0F2BoulonBoulon
DF2T-80A80A37.0F2BoulonBoulon
DF2T-100A100A45.0F2BoulonBoulon
DF2T-120A120a50.0F2BoulonBoulon
DF3T-150A150a75.0F3BoulonBoulon
DF5T-300A300A110-132F5Rangée de cuivreRangée de cuivre
DF5T-400A400A160-200F5Rangée de cuivreRangée de cuivre
DF6T-650A650a300.0F6Rangée de cuivreRangée de cuivre
DF6T-800A800A375.0F6Rangée de cuivreRangée de cuivre
request a quotedownload date sheet

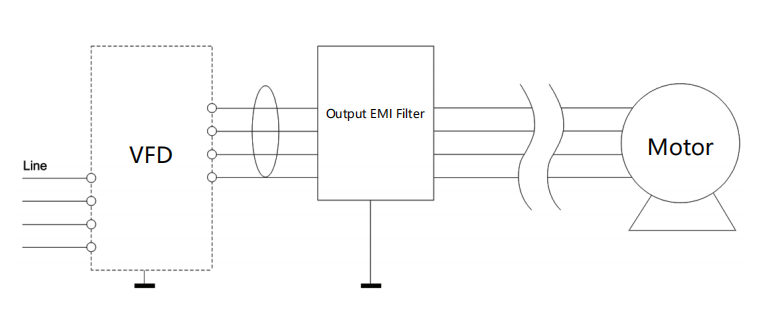

Diagramme de circuit

Output EMI Filter for VFD Circuit Diagram



Caractéristiques

  • Capacité de suppression interférence efficace
  • Filtrage à large bande
  • Perte d'insertion élevée
  • Méthodes d'installation de haute sécurité telles que les boulons et les barres de cuivre
  • S'adapter aux environnements durs
  • basse température
  • Personnalisable
  • Respecter les normes internationales de CEM

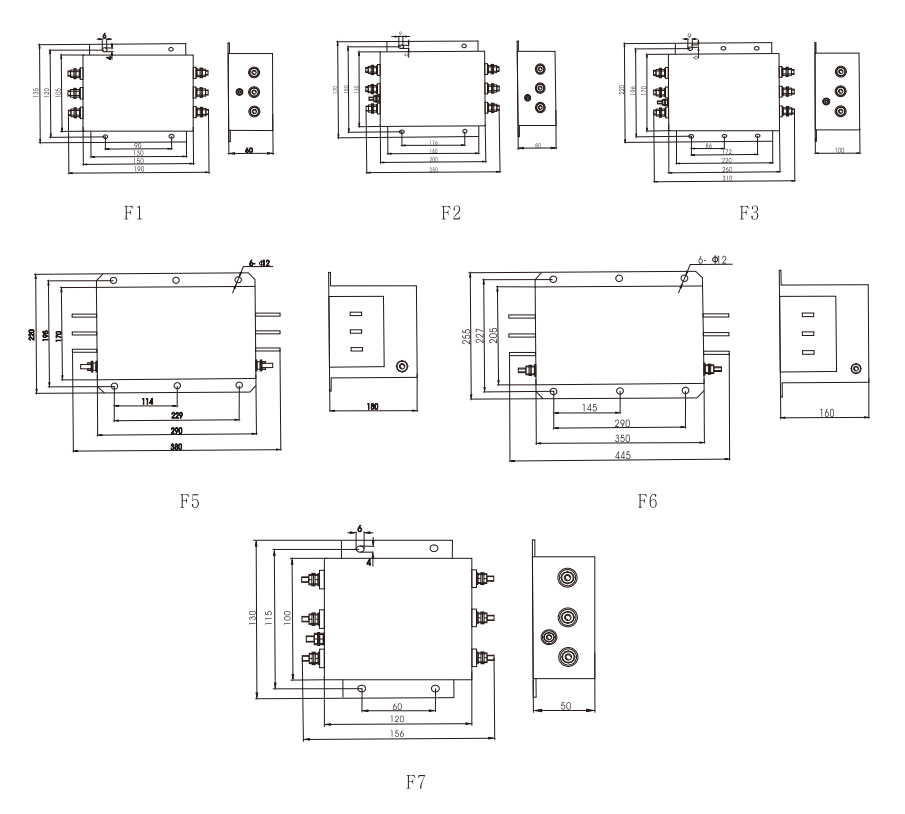

Dimension globale （± 1 mm)

Output EMI Filter for VFD Overall Dimension（±1mm)

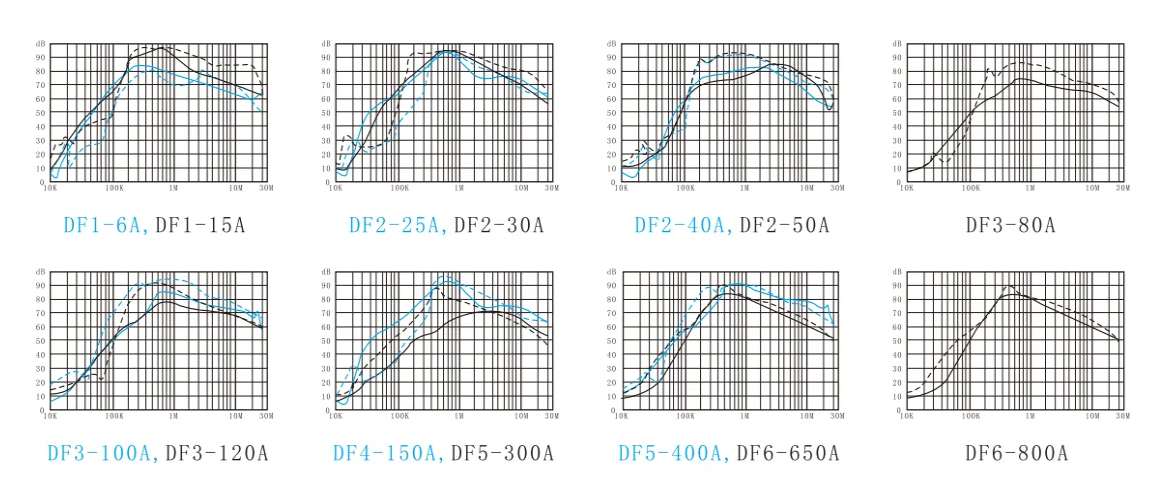

Perte d'insertion (—— Mode commun ------ Mode différentiel）

Output EMI Filter for VFD Insertion loss (——Common mode ------Differential mode）


Application

Le filtre EMI de sortie pour VFD est largement utilisé dans divers champs qui nécessitent une conversion de fréquence et une régulation de la vitesse:
  • Industrie automatisée
  • Système CVC
  • Ascenseur
  • Grue
  • Systèmes d'énergie renouvelable
  • Station de charge de véhicule électrique


DorexS fournit plus de sortieFiltre EMI pour VFD etFiltre EMI d'entrée pour VFD.Contactez notre équipepour trouver votre solution personnalisée.

Dorex Filtre EMI de sortie de la série F pour VFD

Chez Dorex, vous pouvez trouver une large gamme de séries F standard et standardFiltre EMI de sortie pour VFD. Cette série de filtres en trois phases convient à divers champs de réglementation de la vitesse du convertisseur de fréquence et peut vous aider à vous conformer à des réglementations SMC strictes. La tension nominale de cette série de filtres EMI est de 250VAC / 440VAC, et le courant nominal peut atteindre 800A. Si vous avez plus d'exigences, chez Dorex, vous pouvez également profiter des services de personnalisation complets fournis par notre équipe de concepteurs.
Parcourez notre gamme de séries FFiltre EMI de sortie pour VFDoptions ouContactez notre équipePour en savoir plus sur les produits qui peuvent vous aider à répondre à vos besoins.
