빌딩 자동화, HVAC 및 엘리베이터 시스템용 EMI 필터
엘리베이터, HVAC 드라이브, 빌딩 자동화 제어기, 조명 시스템, 보안 장비 및 신재생에너지 시스템과 같은 현대식 빌딩 설비에는 다양한 전력전자 장치와 전자 제어 시스템이 사용됩니다. 인버터(VFD), 스위칭 전원공급장치 및 전력 변환기는 전도성 전자기 간섭을 발생시킬 수 있으며, 이러한 노이즈는 제어 시스템의 안정성과 통신 신뢰성에 영향을 줄 수 있습니다. DOREXS는 빌딩 자동화 및 전기 설비의 EMI 문제를 해결하기 위해 단상 EMI 필터, 3상 EMI 필터, DC EMI 필터 및 맞춤형 EMI 노이즈 필터 솔루션을 제공합니다.
스마트 빌딩, 그린 빌딩, 스마트 시스템의 인기로 인해 다양한 엘리베이터, 인버터, 건물 보안, 모니터링, 출입 통제, 조명 조도 조절 및 기타 장비의 수가 증가하고 있으며 이로 인해 시스템 간의 전자파 간섭(EMI) 문제가 심화되고 있습니다.
맞춤형 EMI 솔루션 주문
전자기 간섭은 시스템 안정성에 영향을 미칠 뿐만 아니라 안전 오류, 잘못된 경보, 통신 중단을 유발하고 전반적인 에너지 효율성과 사용자 경험을 감소시킬 수도 있습니다. DOREXS EMI 필터는 전력선과 신호선 사이의 전도성 간섭을 억제하여 전자파 적합성(EMC)을 효과적으로 개선하여 건물 프로젝트가 국제 전자파 적합성 인증을 성공적으로 통과하도록 돕습니다.
저는 15년 경력의 EMI 필터 엔지니어로서 건물과 EMI의 관계를 깊이 이해하고 있으며, 적절한 EMI 필터의 사용이 건물 설계 및 유지 관리에 핵심적인 역할을 한다는 것을 인식하고 있습니다. HVAC, 조명, 엘리베이터 등의 응용 분야에 대한 DOREXS의 전문 지식과 광범위한 EMI 필터 제품 포트폴리오를 통해 진정으로 지속 가능하고 에너지를 절약하는 건물을 만들 수 있습니다.
일반적인 애플리케이션 시나리오
건물 시설에서는 다양한 고주파 및 저주파 간섭이 사람들의 일상 생활에 영향을 미치고 특정 안전 위험을 초래할 수도 있습니다. 적절한 EMI 필터를 선택하면 이를 효과적으로 제어할 수 있습니다. 다음은 건물에서 EMI 필터를 사용하는 몇 가지 일반적인 응용 프로그램입니다.
엘리베이터 제어 시스템(가변 주파수 속도 제어 캐비닛)
지능형 빌딩 자동화 시스템(BAS)
중앙 에어컨 및 HVAC 시스템
지능형 조명 및 조광 시스템 구축
보안감시, 출입통제, 인터컴 시스템 구축
건물에너지 관리 및 태양광 인버터 시스템

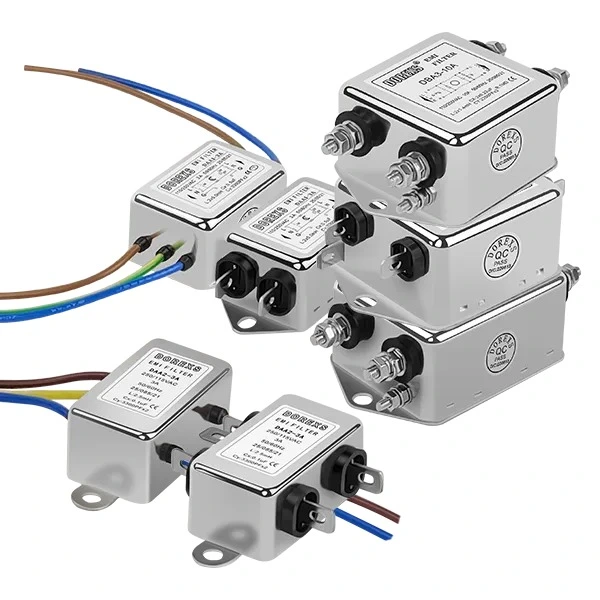

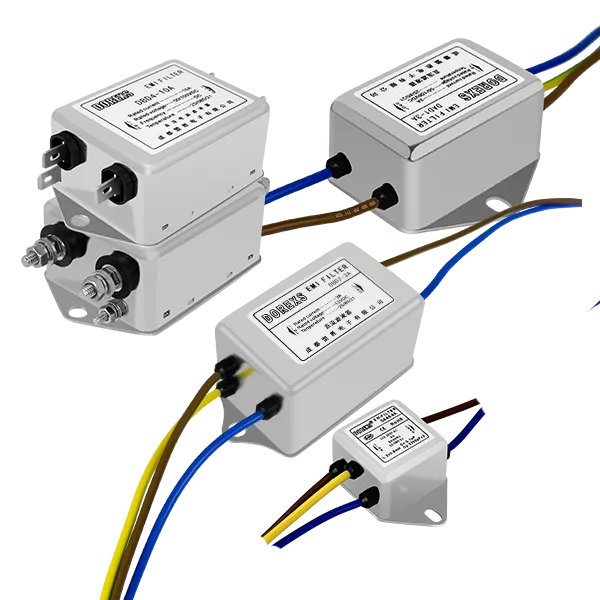

추천 제품 시리즈

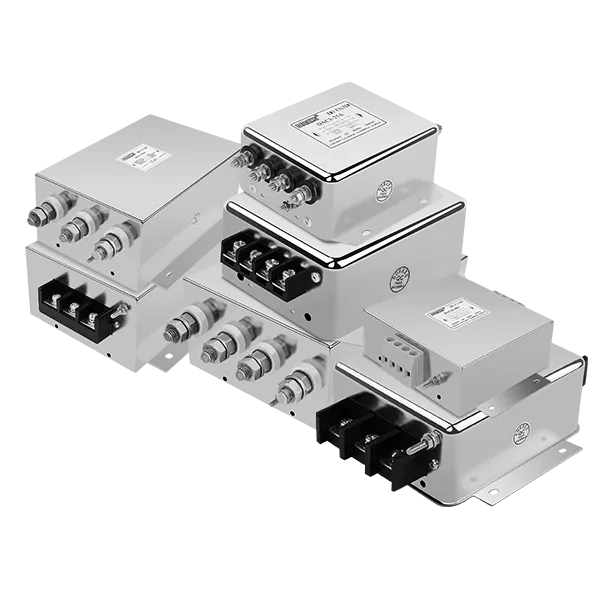

엘리베이터 및 중앙 에어컨 시스템과 같은 고전력 장비의 경우 3상 EMI 필터는 공통 모드 및 차동 모드 간섭을 효과적으로 억제하여 안전한 시스템 작동을 보장합니다.

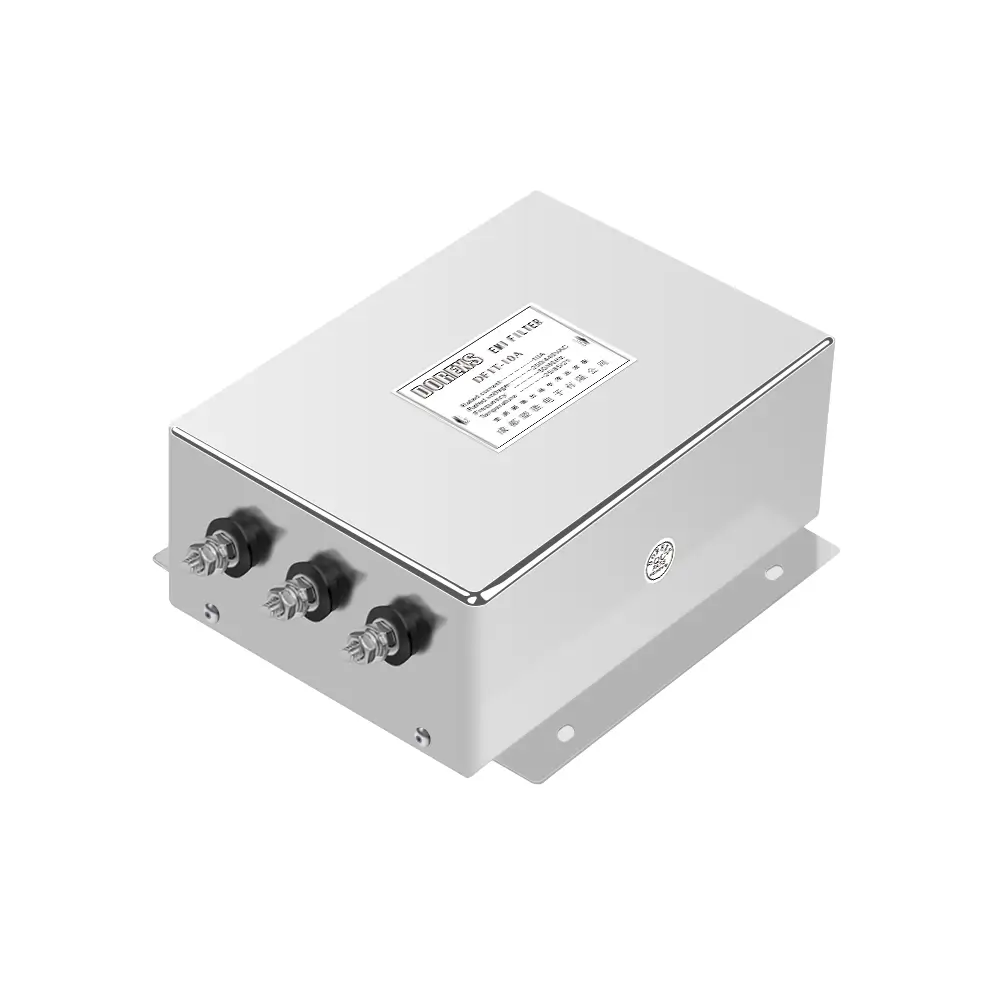

인버터(VFD)용 EMI 필터
엘리베이터, HVAC, 펌프 및 환기 시스템에 사용되는 인버터와 가변 주파수 드라이브의 전원 입력단 EMI 억제를 위해 설계되었습니다.
빌딩 시스템의 주요 EMI 발생원
현대식 빌딩에는 모터 드라이브, 전력전자 장치, 지능형 제어 시스템, 통신 네트워크, 조명 시스템 및 긴 케이블 배선이 하나의 전기 환경에 함께 구성됩니다.
대표적인 전자기 간섭 발생원은 다음과 같습니다.
인버터(VFD) 및 모터 드라이브 스위칭
엘리베이터, HVAC 시스템, 펌프, 팬 및 컴프레서에 사용되는 인버터는 고주파 스위칭 방식으로 동작합니다. 이 과정에서 발생하는 고주파 노이즈는 AC 전원선을 따라 전도되거나 주변 케이블에 결합될 수 있습니다.
엘리베이터 구동 시스템
엘리베이터의 견인 드라이브와 모터 제어기는 공통 모드(Common Mode) 및 차동 모드(Differential Mode) 노이즈를 발생시킬 수 있습니다. 이러한 간섭은 제어기, 센서, 통신 회로 및 주변 전자 장비에 영향을 줄 수 있습니다.
HVAC 컴프레서 및 펌프
가변속 컴프레서, 펌프, 블로어 및 팬 드라이브는 빌딩 전원망에 전도성 노이즈를 유입시킬 수 있습니다. 특히 여러 드라이브 시스템이 동시에 동작하는 환경에서는 EMI 문제가 더욱 복잡해질 수 있습니다.
LED 드라이버 및 디밍 회로
스위칭 방식의 LED 드라이버, 디머 및 지능형 조명 제어 시스템은 고주파 전도성 노이즈를 발생시켜 공용 AC 전원선에 영향을 줄 수 있습니다.
스위칭 전원공급장치
빌딩 자동화 제어기, 보안 시스템, 통신 장비, 출입 통제 및 모니터링 장비에 사용되는 스위칭 전원공급장치는 필터링이 충분하지 않을 경우 전도성 EMI의 발생원이 될 수 있습니다.
긴 케이블 배선
긴 전원 및 제어 케이블은 공통 모드 전류를 증가시키고, 대형 빌딩 내부에서 전자기 간섭이 전달되는 추가적인 결합 경로를 형성할 수 있습니다.
태양광 인버터 및 에너지 저장 시스템
태양광(PV) 인버터, 배터리 에너지 저장 시스템(BESS) 및 양방향 컨버터는 고주파 스위칭 전력소자를 사용하기 때문에 AC 및 DC 전원선 모두에 EMI를 유입시킬 수 있습니다.
부적절한 접지 및 케이블 배선
불충분한 접지, 과도하게 큰 케이블 루프, 전원선과 신호선의 장거리 병렬 배선, 부적절한 제어반 내부 배치는 회로 간 불필요한 EMI 결합을 증가시킬 수 있습니다.
빌딩 시스템에서 발생하는 일반적인 EMI 문제
현대식 빌딩의 전자기 간섭은 제어 안정성, 통신 신뢰성, 장비 성능 및 시스템 전체의 EMC 적합성에 영향을 줄 수 있습니다.

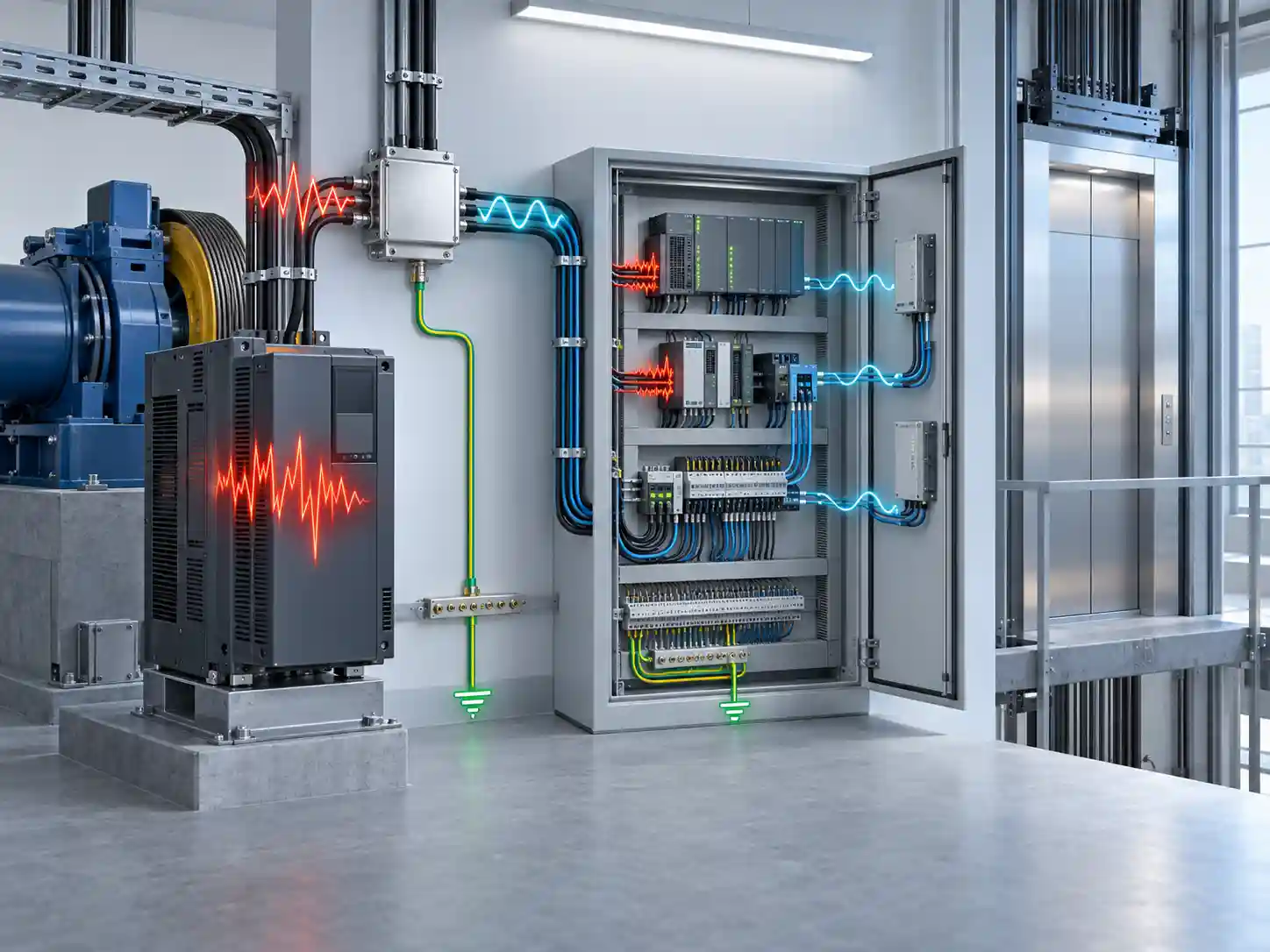

엘리베이터 제어 및 통신 오류
엘리베이터 드라이브의 인버터에서 발생하는 스위칭 노이즈는 제어기, 센서, 통신 회로 및 안전 모니터링 시스템에 결합될 수 있습니다.
이러한 간섭은 신호 불안정, 통신 오류 또는 예상하지 못한 제어 동작의 원인이 될 수 있습니다.
권장 솔루션:
3상 EMI 필터 · 인버터(VFD)용 EMI 필터 · 접지 및 케이블 배선 최적화

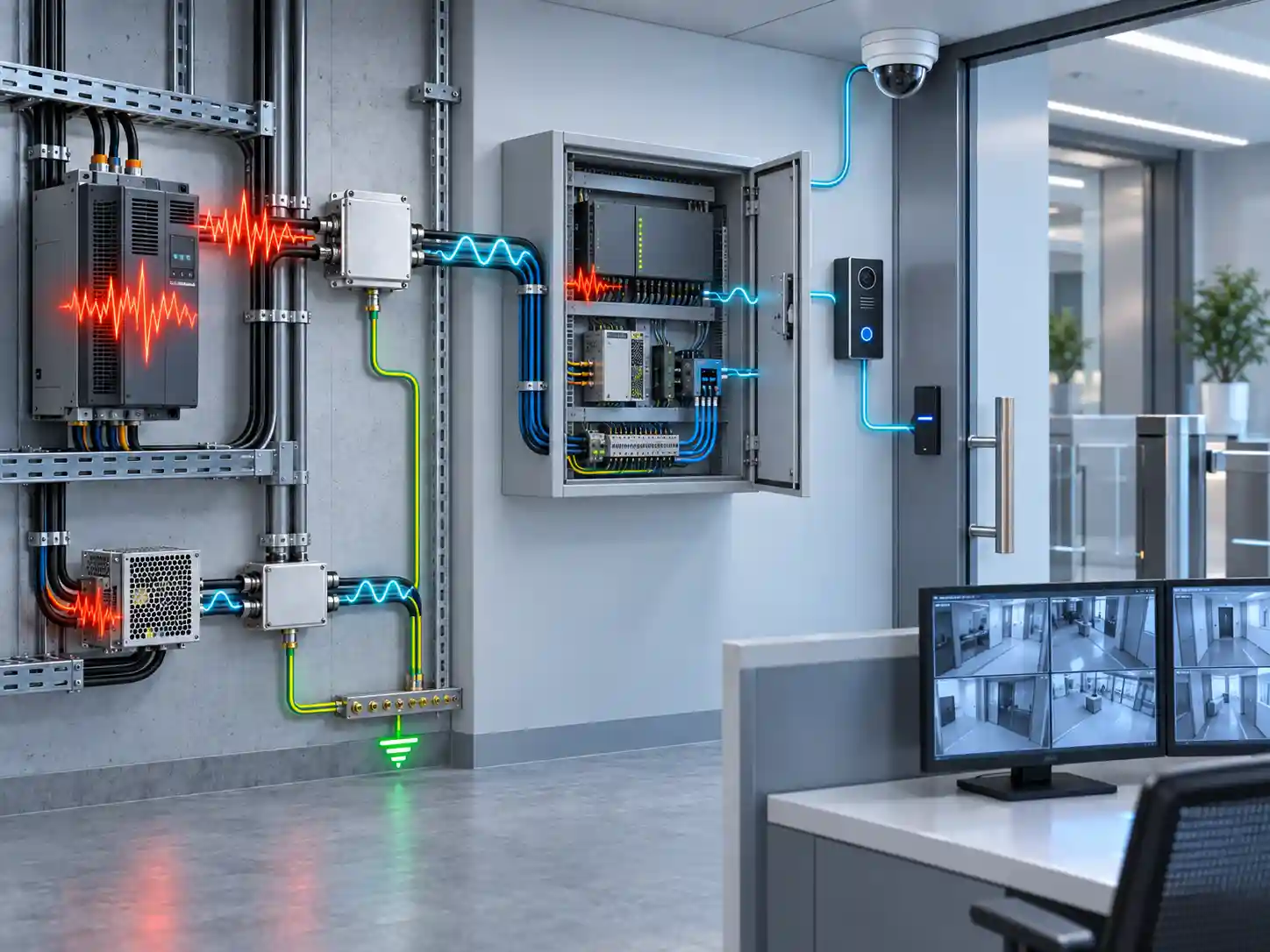

HVAC 통신 장애
HVAC 시스템에는 일반적으로 인버터, 컴프레서, 펌프, 센서, 빌딩 자동화 제어기 및 통신 네트워크가 함께 사용됩니다.
모터 드라이브에서 발생하는 전도성 또는 결합성 간섭은 빌딩 자동화 시스템의 통신, 센서 신호 및 제어 배선에 영향을 줄 수 있습니다.
권장 솔루션:
3상 EMI 필터 · 인버터(VFD)용 EMI 필터 · 케이블 배선 최적화

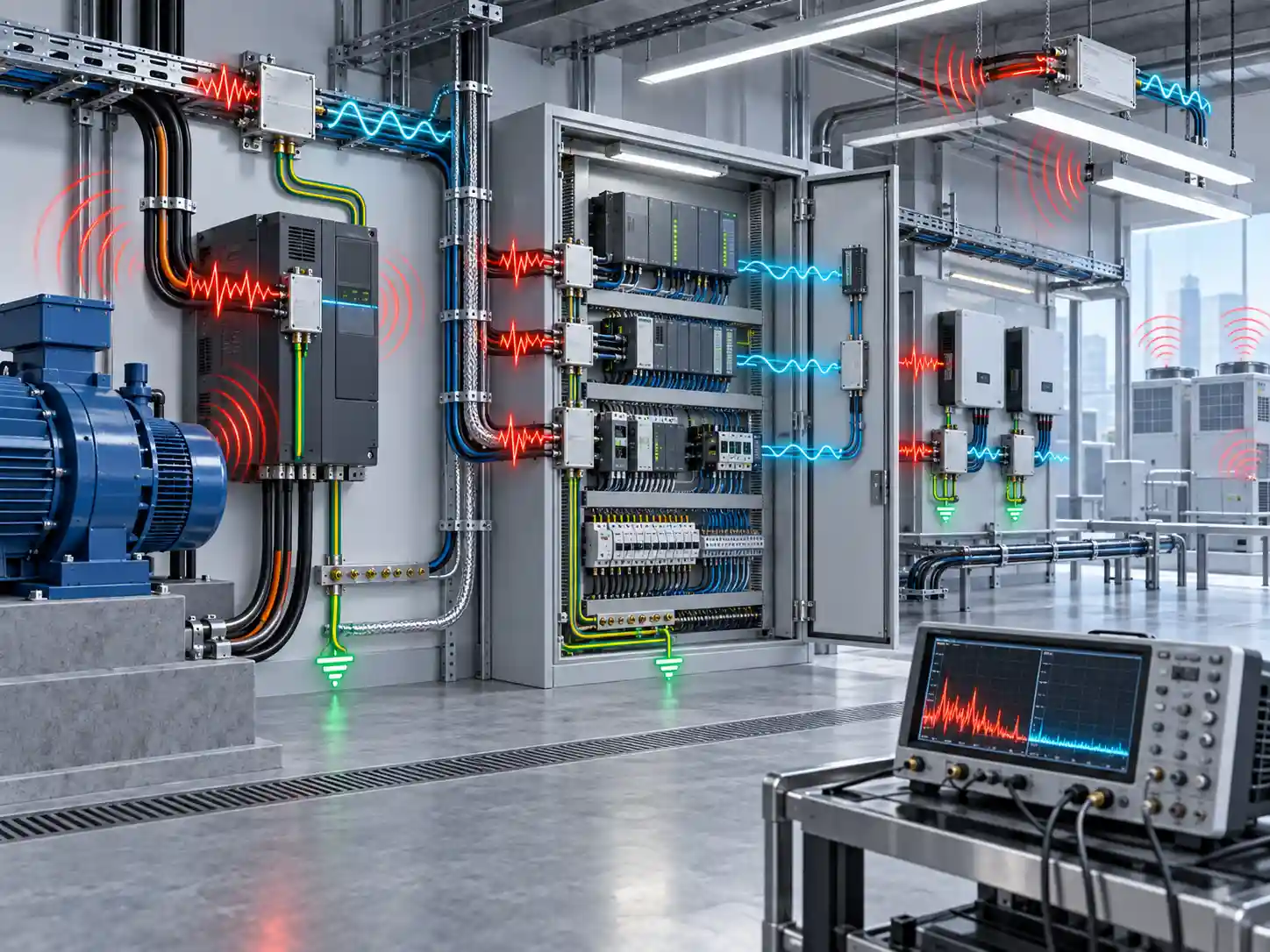

보안 시스템의 오작동 및 오경보
출입 통제, 인터폰, 모니터링 및 보안 시스템에는 민감한 저전압 전자회로와 통신 회로가 사용됩니다.
주변의 모터 드라이브, 조명 시스템 또는 스위칭 전원공급장치에서 발생하는 전원 노이즈와 결합성 간섭은 신호 안정성에 영향을 줄 수 있습니다.
권장 솔루션:
단상 EMI 필터 · DC EMI 필터 · 접지 최적화

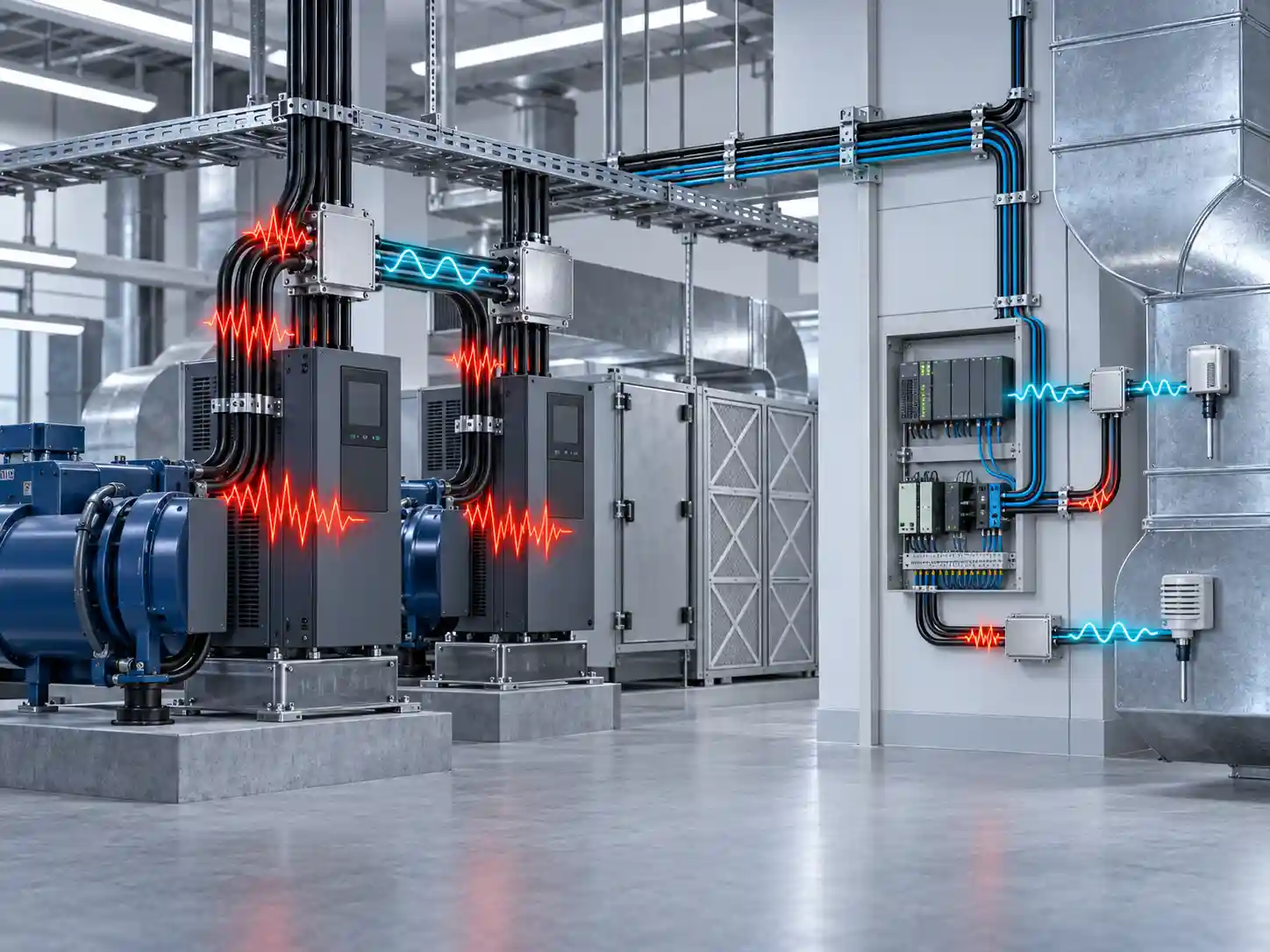

조명 제어 시스템의 불안정
LED 드라이버와 디밍 회로는 고주파 스위칭 방식으로 동작하며, 이 과정에서 발생하는 전도성 노이즈가 AC 전원선으로 유입될 수 있습니다.
대형 빌딩에서는 이러한 노이즈가 조명 제어기, 통신 장비 또는 주변의 민감한 전자 장치에 영향을 줄 수 있습니다.
권장 솔루션:
단상 EMI 필터 · PCB EMI 필터 · 전원 라인 노이즈 필터링

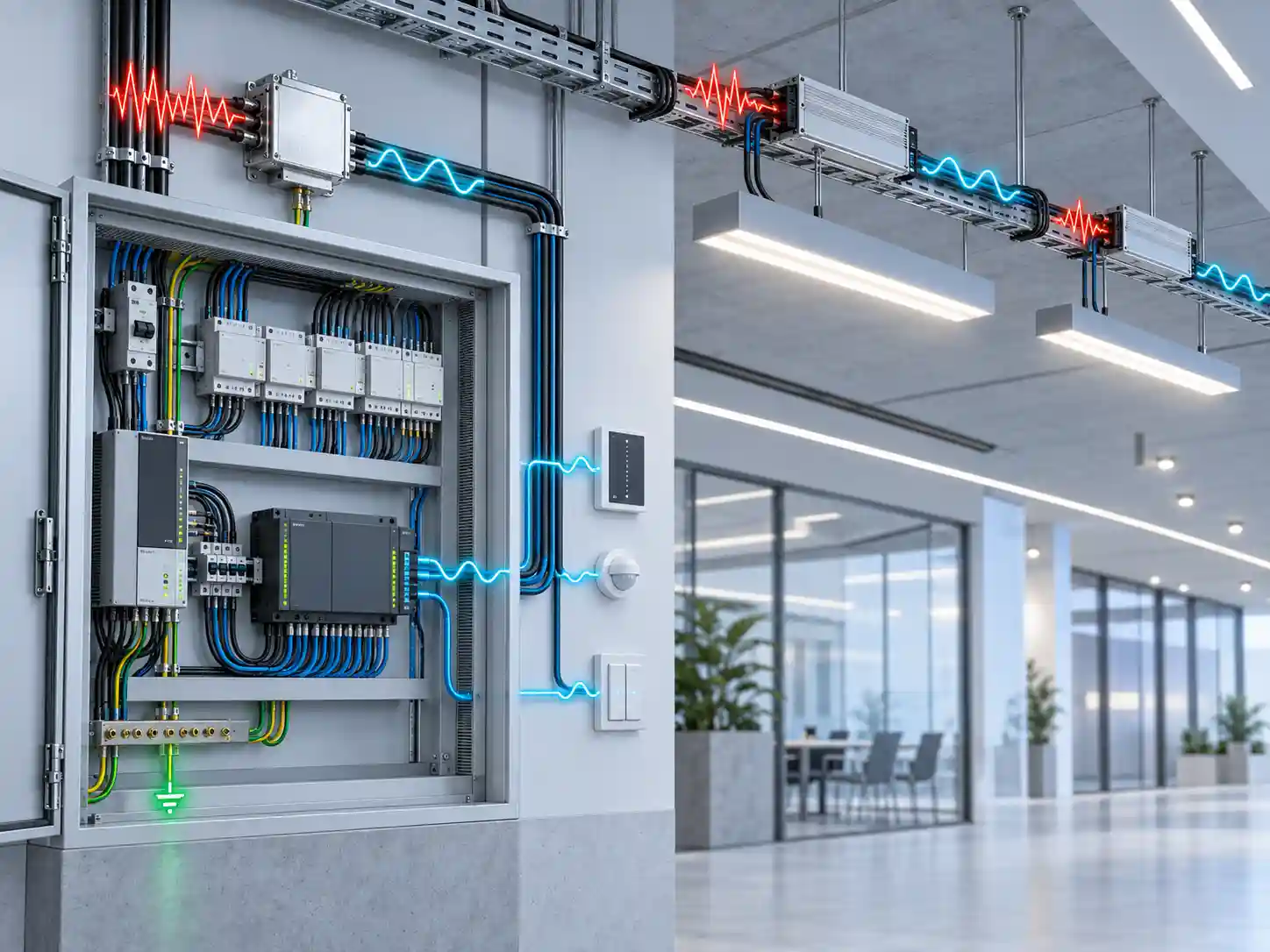

EMC 적합성 문제
대규모 빌딩 시스템에는 인버터, 전력 변환기, 스위칭 전원공급장치, LED 드라이버 및 긴 케이블 네트워크 등 여러 전도성 및 방사성 EMI 발생원이 동시에 존재할 수 있습니다.
시스템의 EMC 성능을 개선하기 위해서는 전원 라인 필터링뿐만 아니라 접지, 차폐, 케이블 배선 및 장비 레벨의 EMI 대책을 함께 적용해야 할 수 있습니다.
권장 솔루션:
애플리케이션별 EMI 필터링 · 접지 · 차폐 · 케이블 배선 최적화
EMI 발생원, 주요 문제 및 권장 솔루션
EMI 발생원
빌딩 시스템의 주요 문제
권장 솔루션
엘리베이터 인버터(VFD)
제어기 또는 통신 간섭
3상 EMI 필터 / 인버터용 EMI 필터
HVAC 드라이브
빌딩 자동화 센서 또는 네트워크 불안정
3상 EMI 필터
LED 드라이버
전원 라인의 전도성 노이즈
단상 EMI 필터
출입 통제 시스템 전원공급장치
제어 불안정 또는 신호 오류
단상 EMI 필터 / DC EMI 필터
태양광 인버터
AC/DC 전도성 노이즈
AC / DC EMI 필터
복잡한 제어반 배선
회로 간 EMI 결합
EMI 필터 + 접지 + 케이블 배선 최적화
긴 모터 케이블
공통 모드 전류 증가
인버터용 EMI 필터 + 접지 최적화
스위칭 전원공급장치
제어 전자회로에 영향을 주는 노이즈
단상 EMI 필터 / DC EMI 필터
EMC 규격 및 적합성 지원
빌딩용 전기·전자 시스템에는 장비 종류, 설치 환경, 적용 지역 및 시스템 분류에 따라 서로 다른 EMC, 전기 안전 및 시장 진입 요건이 적용될 수 있습니다.
따라서 EMI 필터는 하나의 특정 규격만을 기준으로 선택하기보다 실제 장비와 전체 시스템의 EMC 요구사항을 고려하여 선정해야 합니다.
DOREXS는 장비 제조업체, 시스템 통합업체 및 엔지니어링 기업을 대상으로 다음과 같은 실제 운용 조건을 기반으로 EMI 필터 선정과 노이즈 억제 솔루션을 지원합니다.
✔ 동작 전압
✔ 정격 전류
✔ 장비 유형
✔ 노이즈 발생원 및 특성
✔ 설치 환경
✔ 접지 조건
✔ EMC 시험 결과
✔ 목표 시장의 요구사항
DOREXS의 일부 제품 시리즈는 제품 유형 및 목표 시장의 요구사항에 따라 UL/cUL, CE, CQC 및 RoHS 관련 인증 및 적합성 옵션을 제공합니다.
DOREXS의 제조 및 품질 관리는 ISO 9001 품질경영시스템을 기반으로 운영됩니다.
품질 관리, 시험 및 엔지니어링 지원
DOREXS는 EMI 필터 제조 역량과 애플리케이션 중심의 엔지니어링 지원을 결합하여 빌딩 자동화 및 전기 시스템의 EMI 문제 해결을 지원합니다.
제품 검사 및 전기 시험에는 다음 항목이 포함될 수 있습니다.
✔ 전기적 성능 시험
✔ 내전압 시험(Hipot)
✔ 누설 전류 시험
✔ 삽입 손실(Insertion Loss) 검증
✔ 외관 및 기계적 검사
애플리케이션 요구사항에 따라 표준 EMI 필터와 맞춤형 필터 솔루션을 제공합니다.
또한 DOREXS는 실제 장비의 동작 조건과 EMI 문제를 기반으로 EMC 평가 및 적합한 EMI 필터 선정을 지원합니다.
빌딩 시스템 EMC 적용 사례
엘리베이터 시스템 EMC 개선
HVAC 인버터 노이즈 저감
빌딩 자동화 제어반 EMC 최적화
문제
엘리베이터 드라이브의 인버터에서 발생한 스위칭 노이즈가 제어기의 안정성, 통신 회로 및 시스템 전체의 EMC 성능에 영향을 주었습니다.
솔루션
전원 입력단에 3상 EMI 필터를 적용하고 접지 개선, 케이블 배선 최적화, 공통 모드 노이즈 억제 및 차폐 개선을 함께 적용했습니다.
결과
전도성 및 방사성 간섭을 감소시켜 시스템 레벨의 EMC 성능과 통신 안정성을 개선하는 데 도움이 되었습니다.
문제
HVAC 드라이브와 펌프에서 발생한 고주파 스위칭 노이즈가 빌딩 전원망을 통해 전달되어 빌딩 자동화 제어 및 센서 회로에 간섭을 일으켰습니다.
솔루션
전원 입력단에 3상 EMI 필터와 인버터용 EMI 필터를 적용하고 접지 상태를 개선했으며, 전원 배선과 제어 배선을 분리했습니다.
결과
전도성 노이즈가 감소하고 HVAC 제어 및 빌딩 자동화 시스템의 동작 안정성이 개선되었습니다.
문제
스위칭 전원공급장치, 릴레이, 통신 모듈 및 인접한 모터 드라이브에서 발생하는 다양한 EMI가 빌딩 자동화 제어반 내부에서 서로 영향을 주고 있었습니다.
솔루션
단상 전원 라인 EMI 필터를 적용하고 케이블 배선을 개선했으며, 노이즈가 많은 전력 회로와 민감한 제어 및 신호 배선을 분리했습니다.
결과
제어기의 안정성이 향상되고 빌딩 자동화 시스템 내부의 불필요한 전자기 간섭이 감소했습니다.
빌딩 EMC 애플리케이션에 DOREXS를 선택하는 이유
DOREXS는 빌딩 자동화, HVAC, 엘리베이터, 조명, 보안 및 에너지 관리 시스템을 위한 EMI 필터 제조와 애플리케이션 엔지니어링 지원을 제공합니다.
애플리케이션 엔지니어링 지원
장비 유형, 동작 전압, 정격 전류, 노이즈 특성, 접지 조건, 설치 공간 및 EMC 요구사항을 기반으로 적합한 EMI 필터를 제안합니다.
다양한 EMI 필터 제품군
다양한 빌딩 전원 시스템을 위해 단상 EMI 필터, 3상 EMI 필터, 인버터용 EMI 필터, DC EMI 필터, 고성능 EMI 필터 및 맞춤형 필터 솔루션을 제공합니다.
맞춤형 설계 역량
표준 EMI 필터로 프로젝트 요구사항을 충족하기 어려운 경우, DOREXS는 실제 장비와 설치 조건에 맞춰 전기적 사양과 기구 구조를 맞춤 설계할 수 있습니다.
품질 관리 및 전기 시험
제품 및 프로젝트 요구사항에 따라 전기적 성능 시험, 내전압 시험(Hipot), 누설 전류 시험, 삽입 손실 검증, 외관 및 기계적 검사를 수행합니다.
인증 및 규격 지원
일부 제품 시리즈는 제품 유형과 목표 시장 요구사항에 따라 관련 인증 및 규격 준수 옵션을 제공합니다.
빌딩 EMC 프로젝트를 위한 기술 자료
빌딩 시스템용 EMI 필터를 검토할 때 엔지니어링 팀에는 기본적인 제품 사양 외에도 필터 선정과 EMC 문제 해결에 필요한 다양한 기술 정보가 필요합니다.
DOREXS는 EMI 필터 선정, EMC 트러블슈팅, 장비 설계 및 프로젝트 검증을 지원하기 위한 기술 자료를 제공합니다.
제공 가능한 기술 자료:
✔ EMI 필터 데이터시트
✔ 제품 카탈로그
✔ 인증 관련 문서
✔ 기구 도면
✔ EMI 필터 선정 가이드
✔ 설치 가이드
✔ EMC 기술 자료 및 전문 문서
✔ 애플리케이션 및 EMC 개선 사례
빌딩 시스템의 EMI 문제 해결에 도움이 필요하신가요?
엘리베이터, HVAC, 빌딩 자동화, 조명, 보안 또는 에너지 관리 장비에 어떤 EMI 필터가 적합한지 확실하지 않으신가요?
다음 정보를 보내주세요.
동작 전압 + 정격 전류 + 장비 유형 + EMC 문제 + 설치 가능 공간
DOREXS 엔지니어링 팀이 실제 적용 조건을 검토하여 적합한 표준 EMI 필터를 제안하거나 프로젝트 요구사항에 맞는 맞춤형 EMI 필터 솔루션을 지원해 드립니다.
