Model No: DAA1-Insert
DAA1 시리즈 EMI 잡음 필터 | 1A~10A, 220V 단상
정격 전류: 1A~10A
높은 차동 및 공통 모드 감쇠
인증: cUL, CQC, CE, ROHS
고객 요구 사항에 따라 맞춤 제작 가능
무료 샘플 제공
높은 차동 및 공통 모드 감쇠
인증: cUL, CQC, CE, ROHS
고객 요구 사항에 따라 맞춤 제작 가능
무료 샘플 제공
수량 :
Subscribe to our Newsletter
고성능단상 EMI 잡음 필터220V 전력 시스템용으로 설계된 DOREXS의 DAA1 계열은 전도 및 방사 전자기 간섭을 탁월하게 억제합니다. 산업 장비, 자동화 시스템 및 소음에 민감한 애플리케이션용으로 설계된 이 제품은 강력한 EMC 준수 및 안정적인 작동을 보장합니다.
특징
- 넓은 주파수 대역(150kHz ~ 30MHz)에 걸쳐 공통 모드 및 차동 모드 잡음 모두에 대한 뛰어난 감쇠
- 220V AC에서 1A ~ 10A의 정격 전류 범위 - 중소형 부하 시스템에 이상적
- 공간 절약형 설치를 위한 컴팩트한 섀시 마운트 디자인
- 안전이 중요한 의료 응용 분야에 사용할 수 있는 낮은 누설 전류 버전
- IEC/EN 60939, UL 1283 및 RoHS 준수를 포함한 국제 표준을 충족합니다.
- 맞춤화 가능: 특수 실장, 강화된 절연, 맞춤형 누설 전류, 특정 삽입 손실 목표
기술적인 매개변수
사양 | 세부 |
모델: | DAA1-삽입 |
애플리케이션: | 산업용/소비자 전자제품 |
단계: | 단상 |
구조: | 단일 스테이지 |
최대 작동 전압: | 275VAC |
정격 전류: | 1A - 10A |
누설 전류: | ≤ 0.5mA |
내전압 레벨: | 2150VAC |
주파수 범위: | 50/60Hz |
작동 온도: | -25°C ~ +85°C |
인증: | UL, CQC, CE |
치수(mm): | 44×29×22(W×H×D) |
무게(g): | 95 |
연결 유형: | 삽입/전원 코드 |
제품 사진

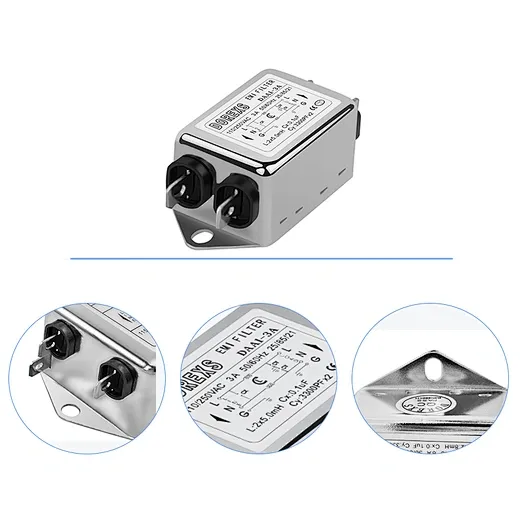

세부 사진
전체 치수(±1mm)

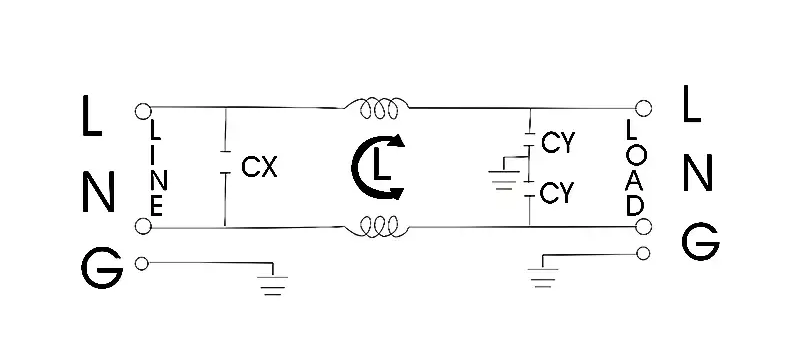

회로도

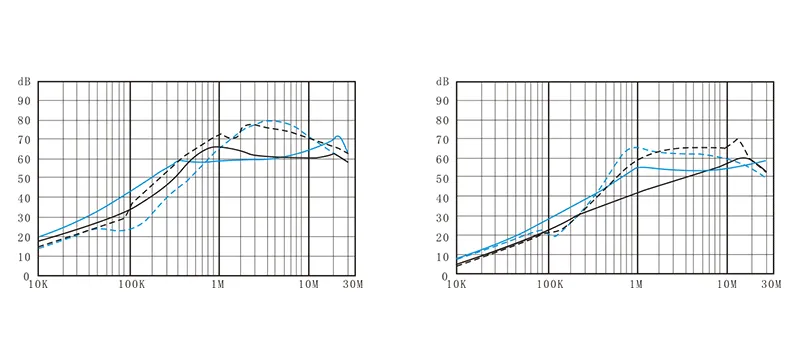

삽입 손실 곡선
승인 및 규정 준수
DAA1 시리즈 단상 EMI 잡음 필터는 IEC/EN 60939, UL, CE 및 RoHS 전자기 간섭 억제 필터 표준을 준수합니다. IEC 60601 장비 누설 전류 표준을 준수하는 의료용 버전을 사용할 수 있습니다.
응용
- 조명 장비
- LED 드라이버
- 산업 및 건축 조명
- 가전제품.
기술적 장점
- 150KHz-10MHz에서 최대 60dB 감쇠(구성에 따라 다름) - 소음이 다른 장비에 도달하는 것을 효과적으로 방지합니다.
- 최적화된 필터 회로 설계로 고조파 왜곡을 줄이고 전반적인 전력 신호 무결성을 향상시킵니다.
- -25°C ~ +85°C 작동 온도 범위에서 안정적인 성능을 제공하여 열악한 산업 환경에 맞게 제작되었습니다.
- 단상 220V 호환성으로 글로벌 시스템에 대한 손쉬운 업그레이드 가능
DOREXS를 선택하는 이유는 무엇입니까?
10년 이상의 전문 EMI 필터 설계 및 제조 경험을 바탕으로 DOREXS는 다음을 제공합니다.
- 빠른 리드타임과 안정적인 글로벌 공급망
- 귀하의 시스템에 적합한 필터를 선택하기 위한 엔지니어링 지원
- 주요 시장 브랜드에 비해 경쟁력 있는 가격
- 각 장치에 대해 전체 데이터시트, 3D CAD 모델 및 EMC 테스트 보고서 제공
시작할 준비가 되셨나요? 전체 견적, 샘플 단위 또는 맞춤형 디자인 지원을 원하시면 당사에 문의하십시오.
FAQ
1. 제품 선택 가이드
DAA1 시리즈에서 올바른 필터를 선택할 때 다음 사항을 고려하십시오.
- 시스템의 정격 전류(1A, 2A, 3A ~ 최대 10A 선택)
- 낮은 누설 전류가 필요한지 여부(예: 의료 또는 안전 장비용)
- 장착 스타일(섀시 마운트, 스냅인, PCB 마운트)
- 환경 조건(주위 온도, 진동, 습도)
- EMC 테스트 목표 수준 / 필수 삽입 손실
2. 설치 지침
- 필터를 전원선과 직렬로 연결합니다(라인은 필터 입력, 필터 출력은 부하)
- 기생 인덕턴스를 최소화하려면 필터와 부하 사이의 배선을 가능한 한 짧게 유지하십시오.
- 필터 하우징을 단단히 접지하여 적절한 보호 접지를 보장합니다.
- 필터 출력 케이블을 노이즈에 민감한 신호 배선과 평행하게 배선하지 마십시오.
3. 우리는 누구인가?
DOREXS는 2008년에 설립되었으며 풍부한 산업 경험을 바탕으로 EMI 솔루션 및 전력 품질 솔루션에 주력하는 제조업체입니다. 전문 R&D 기술팀과 첨단 생산 장비는 비용 효율적인 제품과 솔루션을 제공할 수 있도록 지원합니다.
4. 제품 품질을 어떻게 보장합니까?
당사의 필터 제품은 UL, CE, ISO9001 및 ROHS 인증을 보유하고 있으며 각 제품은 공장을 떠나기 전에 최종 검사를 받게 됩니다.
5. 사용자 정의를 지원합니까?
DOREXS는 표준 제품을 제공할 뿐만 아니라 제품 외관 맞춤화 및 제품 매개변수 맞춤화도 지원합니다. 우리는 비용 효율적인 EMI 솔루션과 전력 품질 솔루션을 제공합니다.
6. 어떤 서비스를 제공할 수 있나요?
- 배송 조건: FOB, CFR, CIF, EXW, FCA
- 결제 통화: USD, EUR, RMB
- 지불 방법: T/T, L/C, MoneyGram, 서부 동맹, 현금
7. 당신에게서 어떤 제품을 구입할 수 있나요?
EMI/EMC 필터, 변압기, 리액터, 절연 전선 및 전원 소켓 등
