Model No: DF2
DF2 3 상 EMI 필터 VFD, 50A, 50/60Hz, 볼트
3상 EMI 필터
산업용 3상 애플리케이션에 적합한 정격 전류 15A–50A
누설 전류가 낮아 민감한 전기·전자 장비에 적합
인증: CE, RoHS
고객 요구 사항에 따른 맞춤형 제작 가능
테스트 및 검증을 위한 무료 샘플 제공
산업용 3상 애플리케이션에 적합한 정격 전류 15A–50A
누설 전류가 낮아 민감한 전기·전자 장비에 적합
인증: CE, RoHS
고객 요구 사항에 따른 맞춤형 제작 가능
테스트 및 검증을 위한 무료 샘플 제공
수량 :
Subscribe to our Newsletter
가변 주파수 드라이브(VFD)에서 발생하는 전자기 간섭을 효과적으로 제어해야 하는 경우 당사의DF2 3상 EMI 필터이상적인 솔루션입니다.
DF2 EMI 필터는 가변 주파수 드라이브(VFD) 시스템의 입력에 설치되어 전원 공급 장치의 전자기 간섭 EMI 및 무선 주파수 간섭(RFI)을 억제합니다. DF2 시리즈 필터는 단일 극성으로 설계되었으며 VFD 애플리케이션용으로 특별히 설계되었습니다. 효과적으로 억제할 수 있습니다.고주파 소음전력선의 간섭 신호를 차단하여 시스템 안정성과 신뢰성을 보장합니다.
필터는 고주파 인덕터와 커패시터의 조합을 필수 구성 요소로 사용하여 잡음을 줄이고 고주파를 관리합니다(150kHz ~ 30MHz), EMC 표준 준수를 보장합니다. 필터의 정격 전류 범위는 15A ~ 50A이고 정격 전압은 440VAC이며 다양한 부하 및 전원 공급 장치 요구 사항을 포함한 특정 애플리케이션의 요구 사항을 충족하기 위해 유연한 사용자 정의 옵션이 제공됩니다.
DF2 EMI 필터는 가변 주파수 드라이브(VFD) 시스템의 입력에 설치되어 전원 공급 장치의 전자기 간섭 EMI 및 무선 주파수 간섭(RFI)을 억제합니다. DF2 시리즈 필터는 단일 극성으로 설계되었으며 VFD 애플리케이션용으로 특별히 설계되었습니다. 효과적으로 억제할 수 있습니다.고주파 소음전력선의 간섭 신호를 차단하여 시스템 안정성과 신뢰성을 보장합니다.
필터는 고주파 인덕터와 커패시터의 조합을 필수 구성 요소로 사용하여 잡음을 줄이고 고주파를 관리합니다(150kHz ~ 30MHz), EMC 표준 준수를 보장합니다. 필터의 정격 전류 범위는 15A ~ 50A이고 정격 전압은 440VAC이며 다양한 부하 및 전원 공급 장치 요구 사항을 포함한 특정 애플리케이션의 요구 사항을 충족하기 위해 유연한 사용자 정의 옵션이 제공됩니다.
주요 특징
- 3상 전력 시스템의 장애 처리용
- 단극 디자인
- 우수한 차동 모드 및 공통 모드 간섭 억제 성능
- 컴팩트한 디자인, 간단한 구조, 쉬운 설치
- 향상된 안전성과 규정 준수를 위한 낮은 누설 전류
- 맞춤화 지원
기술 사양
사양 | 세부 |
모델: | DF2 |
애플리케이션: | 산업/상업 |
단계: | 교류 |
구조: | 3단 |
최대 작동 전압: | 250-480VAC |
정격 전류: | 15A - 50A |
누설 전류: | ≤ 3.0mA |
내전압 레벨: | 2250VAC |
주파수 범위: | 50/60Hz |
작동 온도: | -25°C ~ +85°C |
인증: | CQC, CE |
치수(mm): | 250×170×80(W×H×D) |
무게(g): | 900 |
연결 유형: | 볼트 |
제품 사진
세부 사진
전체 치수(±1mm)
회로도

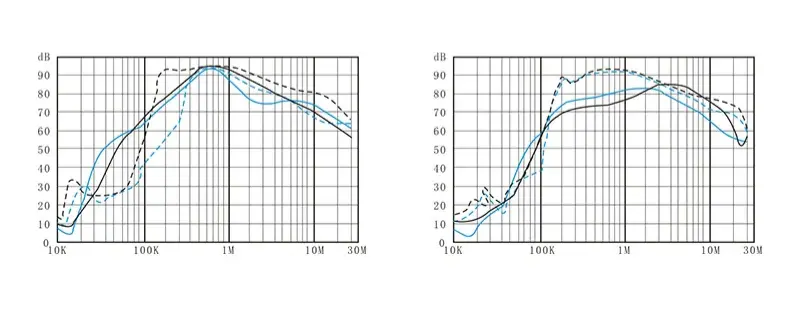

삽입 손실
사용자 정의 옵션
케이블 길이와 인터페이스 유형은 고객 요구에 따라 맞춤 설정할 수 있습니다. DOREXS는 고객 장비 요구 사항에 따라 EMI 필터 매개변수와 외관 치수를 맞춤 설정할 수도 있습니다. DOREXS에서는 모든 것이 고객 요구 사항을 기반으로 하며 고객을 위한 독점적인 EMI 솔루션을 만들기 위해 최선을 다하고 있습니다.
승인 및 규정 준수
애플리케이션
- 모터
- 인버터
- 제어 장치
- 전자 장비
- 엘리베이터
- 기계
- 장치
DF2 3상 EMI 필터는 전력 품질을 크게 향상시키고, 다운스트림 장비에 대한 전자기 간섭(EMI)을 줄이며, 전체 시스템 성능을 향상시킵니다. 최적의 필터링 효과를 보장하려면 적절한 접지, 저임피던스, 고주파수 접지 연결 및 고품질 케이블을 사용하여 전기 잡음 및 전도성 간섭을 최소화해야 합니다.
이 필터는 특히 산업 자동화, 기계 드라이브 및 전기 제어 시스템에 적합하며 EMI 문제, 데이터 전송 오류, 고속 스위칭, PWM 신호 및 전도/결합 잡음으로부터 민감한 장비를 효과적으로 보호합니다. 출력 전압을 안정화하고 출력 전력 품질을 개선하며 방사선 위험을 줄여 부하에 깨끗하고 안정적인 전력을 공급하도록 설계되었습니다.
누설 전류가 낮은 DF2 필터는 산업 환경의 안전 및 규제 요구 사항을 충족할 뿐만 아니라 다른 장비와의 간섭 위험도 크게 줄입니다. 부적절한 설치 또는 과도한 리플은 필터링 성능을 저하시켜 시스템 출력에 영향을 미칠 수 있습니다.
새로운 장비를 설계하든 기존 시스템을 업그레이드하든 DF2 3상 EMI 필터는 효율적이고 안정적인 전자기 호환성(EMC) 솔루션을 제공하여 더 나은 전력 관리를 달성하고 광범위한 산업 및 전기 장비와의 호환성을 유지하도록 돕습니다.
이 필터는 특히 산업 자동화, 기계 드라이브 및 전기 제어 시스템에 적합하며 EMI 문제, 데이터 전송 오류, 고속 스위칭, PWM 신호 및 전도/결합 잡음으로부터 민감한 장비를 효과적으로 보호합니다. 출력 전압을 안정화하고 출력 전력 품질을 개선하며 방사선 위험을 줄여 부하에 깨끗하고 안정적인 전력을 공급하도록 설계되었습니다.
누설 전류가 낮은 DF2 필터는 산업 환경의 안전 및 규제 요구 사항을 충족할 뿐만 아니라 다른 장비와의 간섭 위험도 크게 줄입니다. 부적절한 설치 또는 과도한 리플은 필터링 성능을 저하시켜 시스템 출력에 영향을 미칠 수 있습니다.
새로운 장비를 설계하든 기존 시스템을 업그레이드하든 DF2 3상 EMI 필터는 효율적이고 안정적인 전자기 호환성(EMC) 솔루션을 제공하여 더 나은 전력 관리를 달성하고 광범위한 산업 및 전기 장비와의 호환성을 유지하도록 돕습니다.
DOREXS는 더 많은 것을 제공합니다3상 필터옵션 부탁드립니다저희에게 연락주세요.
FAQ
1. 우리는 누구인가?
DOREXS는 2008년에 설립되었으며 풍부한 산업 경험을 바탕으로 EMI 솔루션 및 전력 품질 솔루션에 주력하는 제조업체입니다. 전문 R&D 기술팀과 첨단 생산 장비는 비용 효율적인 제품과 솔루션을 제공할 수 있도록 지원합니다.
2. 제품 품질을 어떻게 보장합니까?
당사의 필터 제품은 UL, CE, ISO9001 및 ROHS 인증을 보유하고 있으며 각 제품은 공장을 떠나기 전에 최종 검사를 받게 됩니다.
3. 맞춤화를 지원하나요?
DOREXS는 표준 제품을 제공할 뿐만 아니라 제품 외관 맞춤화 및 제품 매개변수 맞춤화도 지원합니다. 우리는 비용 효율적인 EMI 솔루션과 전력 품질 솔루션을 제공합니다.
4. 어떤 서비스를 제공할 수 있나요?
배송 조건: FOB, CFR, CIF, EXW, FCA
결제 통화: USD, EUR, RMB
지불 방법: T/T, L/C, MoneyGram, 서부 동맹, 현금
결제 통화: USD, EUR, RMB
지불 방법: T/T, L/C, MoneyGram, 서부 동맹, 현금
5. 당신에게서 어떤 제품을 구입할 수 있나요?
EMI/EMC 필터, 변압기, 리액터, 절연 전선 및 전원 소켓 등
