DAC44 3 Фаза 4 Провод 100A-200A 480V 3 Фазовый фильтр
Model No: DAC44

DAC44 3 Фаза 4 Провод 100A-200A 480V 3 Фазовый фильтр

Трёхфазный EMI-фильтр – WYE (звезда)

Номинальный ток: 100А–200А для высокомощных промышленных трёхфазных систем

Компактная, экономящая пространство конструкция, оптимизированная для промышленного оборудования

Сочетает высокую эффективность подавления помех с низким током утечки

Сертификация: CE, RoHS

Возможна индивидуальная настройка по требованиям заказчика

Поддержка бесплатных образцов для тестирования и оценки
количество :
отправить контакт
Все продукты
Subscribe to our Newsletter

Трехфазный четырехпроводный силовой фильтр электромагнитных помех серии DAC44 представляет собой сильноточный фильтр подавления кондуктивных помех промышленного класса, предназначенный для подавления электромагнитных помех и радиопомех, предназначенный для трехфазных систем питания 380–480 В переменного тока с номинальным током от 100 до 200 А. Он сочетает в себе компактную структуру, высокие характеристики затухания и низкий ток утечки, что позволяет стабилизировать качество электроэнергии, защитить чувствительное оборудование и помочь системам соответствовать требованиям по электромагнитной совместимости.

Ключевые особенности

  • Диапазон номинального тока: 100 А, 125 А, 150 А, 200 А для тяжелых промышленных нагрузок.
  • Совместим с трехфазными четырехпроводными системами 380–480 В переменного тока.
  • Сильное подавление синфазных и дифференциальных помех
  • Несколько вариантов подключения: болт/клеммный блок
  • Версия с низким током утечки для критически важных с точки зрения безопасности приложений.
  • CE, ROHS и CQC сертифицированы на соответствие мировым нормативным требованиям.
  • Поддерживается настройка параметров и внешнего вида по требованию.
  • Бесплатная поддержка образцов доступна по запросу

Технические характеристики


Спецификация
Подробности
Модель:
ЦАП44
Приложение:
Промышленный/Коммерческий
Фаза:
Трехфазный
Структура:
Одноступенчатый
Максимальное рабочее напряжение:
250-480 В переменного тока
Номинальный ток:
100А - 200А
Ток утечки:
≤ 3,0 мА
Выдерживаемый уровень напряжения:
2250 В переменного тока
Диапазон частот:
50/60 Гц
Рабочая температура:
-25°С ~ +85°С
Сертификаты:
ККК, CE
Размеры (мм):
200×130×80(Ш×В×Г)
Вес (г):
900
Тип подключения:
Болт/клеммный блок

download date sheetrequest a quote

Фотографии продукта

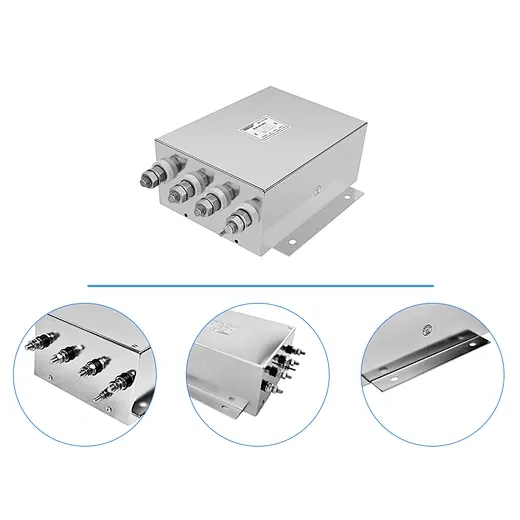

Детальное изображение

DAC44 Detail Picture

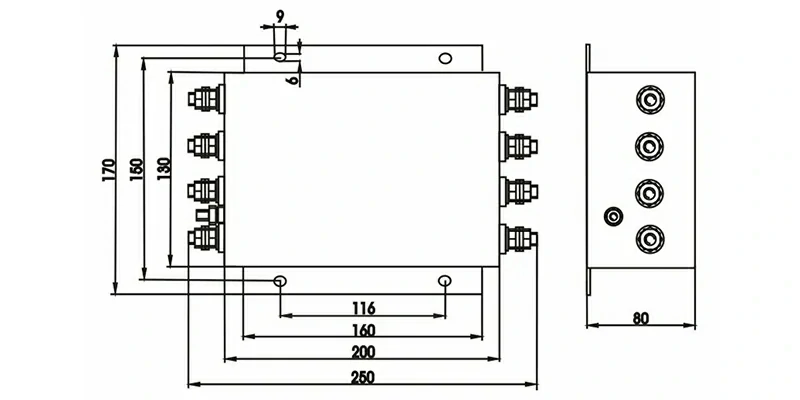

Габаритный размер (± 1 мм)



DAC44 Overall Dimension（±1mm)



Принципиальная схема

DAC44 Circuit Diagram

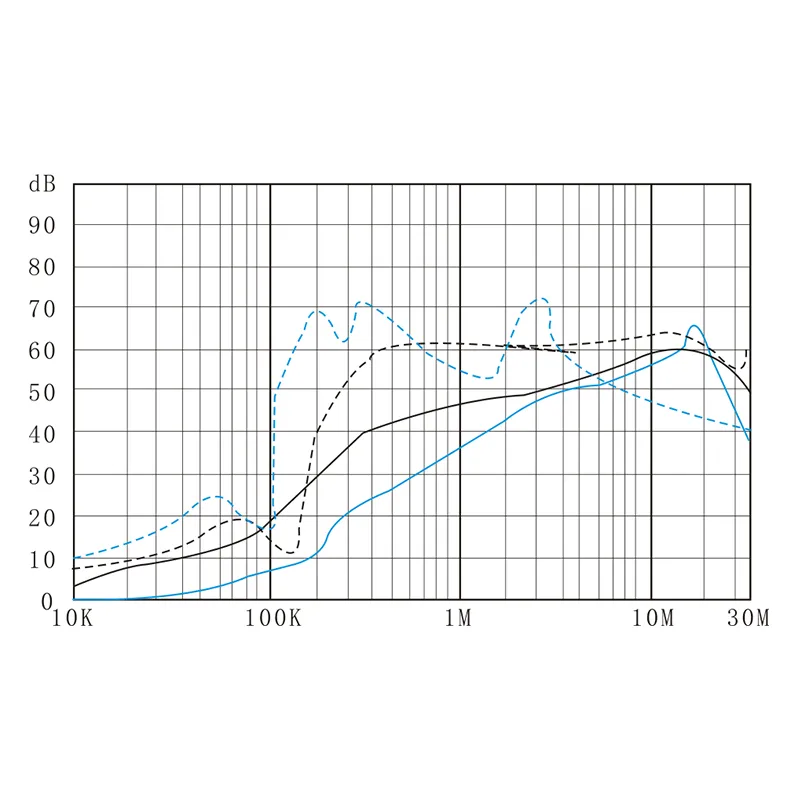

Вносимая потеря

DAC44 3-phase 4-wire EMI filter insertion loss curve – common mode & differential mode suppression

Параметры настройки

Длина кабеля и тип интерфейса могут быть настроены в соответствии с потребностями клиента. DOREXS также может настроить параметры и внешние размеры фильтра электромагнитных помех в соответствии с требованиями оборудования заказчика. В DOREXS все основано на требованиях клиентов, и мы стремимся создавать для клиентов эксклюзивные решения EMI.

Одобрения и соответствия

Approvals and Compliances

Приложения

  • Оборудование промышленной автоматизации
  • Система питания
  • Система управления лифтом
  • Станки с ЧПУ
  • Система питания ИБП
  • Шкаф распределения питания

ДОРЭКСпредлагает больше вариантов трехфазного фильтра электромагнитных помех 480 В, пожалуйстасвязаться с нами.
