Model No: DAA2
DAA2 Вставной однофазный фильтр электромагнитных помех, 220 В, 1 А-10 А, фильтр помех линии электропередачи
Номинальный ток 1А–10А для широкого спектра EMI-фильтров
Высокая эффективность подавления синфазных и дифференциальных помех
Международные сертификаты: cUL, CQC, CE, RoHS
Индивидуальная настройка EMI-фильтров под требования оборудования
Бесплатные образцы для тестирования и оценки доступны
Высокая эффективность подавления синфазных и дифференциальных помех
Международные сертификаты: cUL, CQC, CE, RoHS
Индивидуальная настройка EMI-фильтров под требования оборудования
Бесплатные образцы для тестирования и оценки доступны
количество :
Subscribe to our Newsletter
Однофазные фильтры электромагнитных помех серии DAA2 обеспечивают лучшие в отрасли характеристики за счет использования инноваций в материалах и конструкции, обеспечивающих соответствие самым строгим ограничениям и требованиям.
Диапазон выбора номинального тока 1А-10А, номинальное напряжение 220 В, одноступенчатая или двухступенчатая конструкция фильтра, широкий спектр применения в электронном и электрическом оборудовании. Фильтры серии DAA2 поддерживают настройку в соответствии с вашими особыми требованиями к параметрам. Поддерживают универсальные штекерные или проводные соединения, обеспечивая превосходное подавление дифференциального и синфазного шума. Возможна настройка и доступны образцы.
Ключевые особенности
- Двухступенчатые фильтры предназначены для простого и быстрого монтажа шасси.
- Версии DAA2 Фильтр электромагнитных помех без конденсаторов на землю соответствует 1MOP для ME (медицинское оборудование) в соотв.
- Двухступенчатые фильтры разработаны с хорошим ослаблением низких частот.
- Фильтры электромагнитных помех DAA2 также доступны с двумя конфигурациями синфазных дросселей.
- Все фильтры обеспечивают высокие показатели кондуктивного затухания благодаря дросселям с высоким сопротивлением насыщения и отличными термическими характеристиками.
- Высокое дифференциальное и синфазное затухание эффективно подавляет шум линии электропередачи.
- Широкий диапазон номинального тока: 1–10 А.
- Рабочее напряжение 220 В переменного тока
- Гибкие методы подключения: вставное или проводное соединение, типы клемм также можно настроить.
- Низкий ток утечки ≤ 0,5 мА, подходит для систем с требованиями безопасности.
- Поддерживается индивидуальная настройка (длина провода, параметры и т. д.), доступно выборочное тестирование.
- Сертификаты: cUL (CUL), CQC, CE, RoHS.
Технические параметры
Спецификация | Подробности |
Модель: | DAA2-Вставка |
Приложение: | Промышленная/Бытовая Электроника |
Фаза: | Однофазный |
Структура: | Одноступенчатый |
Максимальное рабочее напряжение: | 275 В переменного тока |
Номинальный ток: | 1А - 10А |
Ток утечки: | ≤ 0,5 мА |
Выдерживаемый уровень напряжения: | 2150 В переменного тока |
Диапазон частот: | 50/60 Гц |
Рабочая температура: | -25°С ~ +85°С |
Сертификаты: | УЛ, ККК, CE |
Размеры (мм): | 44 × 22 × 18 (Ш×В×Г) |
Вес (г): | 65 |
Тип подключения: | Вставка/шнур питания |
Технические преимущества
- Версия с двухступенчатой фильтрацией обеспечивает улучшенное подавление низкочастотных помех.
- В синфазном дросселе используется сильнонасыщенный магнитный материал, обеспечивающий превосходное подавление даже в условиях сильного тока.
- Оптимизированная конфигурация конденсатора и структура магнитного кольца обеспечивают стабильное подавление в диапазоне высокочастотных помех 150 кГц–30 МГц.
- Отличные термические характеристики: сохранение высокой стабильности даже при высоких температурах.
Фотографии продукта

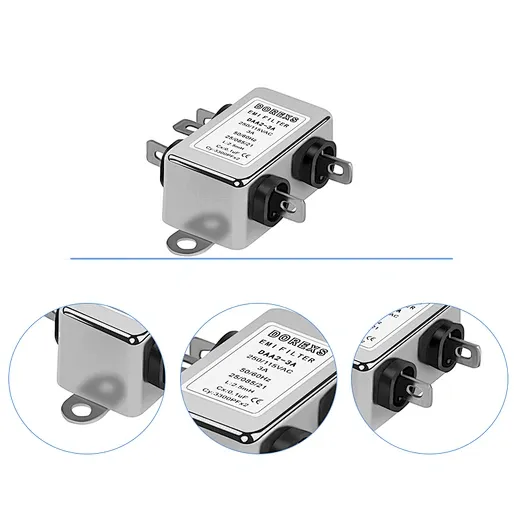

Детальное изображение
Габаритный размер (± 1 мм)
Длина кабеля и тип интерфейса могут быть настроены в соответствии с потребностями клиента.
Принципиальная схема

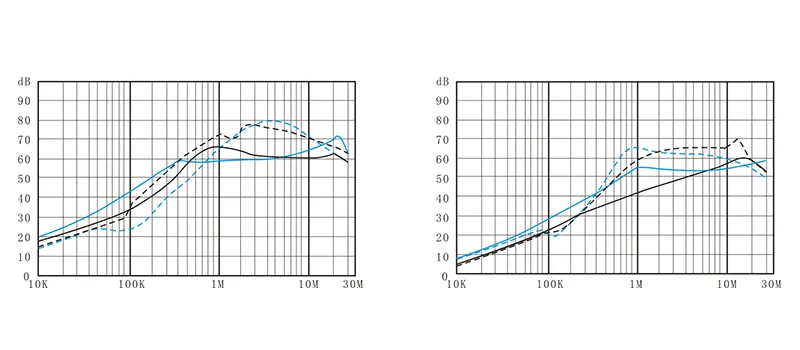

Вносимая потеря
Одобрения и соответствия
- Сертификация cUL/UL
- Сертификация CE (Европейские стандарты безопасности)
- Соответствие RoHS (экологичность)
- Выдерживаемое напряжение изоляции: выдерживает испытания между линиями и землей при высоком напряжении (например, 2150 В переменного тока между линией и землей).
Типичные применения
- Осветительное оборудование
- Светодиодные драйверы
- Промышленное и архитектурное освещение
- Бытовые электроприборы
- Электронное и электрическое оборудование
- Офисное оборудование
Руководство по выбору продукта
При выборе фильтра электромагнитных помех DAA2 учитывайте следующие факторы в зависимости от вашей системы:
- Номинальный ток: выберите модель на 1–10 А в зависимости от максимального тока вашего оборудования.
- Способ подключения: Если позволяет место/планировка, выберите тип вставки; для гибкой проводки или индивидуальной настройки выберите кабельное соединение.
- Ток утечки: ≤ 0,5 мА, подходит для оборудования с высокими требованиями безопасности.
- Количество ступеней фильтрации: необходима ли двухступенчатая конструкция для улучшения подавления низких частот.
- Условия окружающей среды: Рабочая температура от -25 ℃ до + 85 ℃.
- Требования к индивидуальной настройке: Пожалуйста, обсудите такие требования, как длина провода и тип клеммы, с командой настройки DOREXS.
Инструкции по установке
- Подключите DAA2 последовательно к линии электропередачи, чтобы обеспечить эффективную фильтрацию шума.
- Делайте соединение как можно более коротким, чтобы уменьшить паразитную индуктивность.
- Рекомендуется правильно заземлить фильтр (в зависимости от выбранной версии).
- Избегайте параллельной маршрутизации с чувствительными к шуму сигнальными линиями, чтобы уменьшить помехи связи.
- Если требуется двухступенчатый вариант, укажите его расположение на схеме установки, чтобы обеспечить максимальную эффективность фильтрации низких частот.
Если вас интересует фильтр электромагнитных помех DAA2,пожалуйста, свяжитесь с нами для получения бесплатных образцов, техническая поддержка, индивидуальные характеристики (например, ток, напряжение, способ подключения) и расценки.
Часто задаваемые вопросы
1. Кто мы?
Компания DOREXS была основана в 2008 году и является производителем, специализирующимся на решениях по электромагнитным помехам и решениям по обеспечению качества электроэнергии, с богатым отраслевым опытом. Профессиональная техническая команда по исследованиям и разработкам и современное производственное оборудование помогают нам предоставлять экономически эффективные продукты и решения.
2. Как мы обеспечиваем качество продукции?
Однофазный фильтр электромагнитных помех DAA2 имеет сертификаты UL, CE, ISO9001 и ROHS, и каждый продукт будет подвергаться окончательной проверке перед отправкой с завода.
3. Поддерживаем ли мы настройку?
DOREXS не только предлагает стандартные однофазные фильтры электромагнитных помех DAA2, но также поддерживает настройку внешнего вида продукта (тип интерфейса, размеры и длина кабеля) и параметров продукта (ток и напряжение). Мы предоставляем экономичные решения по электромагнитным помехам и качеству электроэнергии.
4. Какие услуги мы можем предоставить?
- Срок поставки: Обычно 3-7 дней, индивидуальные продукты будут обсуждаться в зависимости от реальной ситуации.
- Условия поставки: FOB, CFR, CIF, EXW, FCA.
- Валюта платежа: доллары США, евро, юани.
- Способ оплаты: T/T, L/C, MoneyGram, Western Union, наличные
5. Какие товары я могу купить у вас?
Фильтры EMI/EMC, трансформаторы, реакторы, изолированные провода, розетки и т. д.
