DBI5-S IEC Mains Filter ， 50/60 Гц, 1-20A, переключатель
Model No: DBI5-S

DBI5-S Однофазный фильтр электромагнитных помех с розеткой IEC | Подавление шума в линии электропередачи с двойным предохранителем и переключателем

Однофазный EMI-фильтр с двойным предохранителем

Номинальный ток: 1А–10А для однофазных применений

EMI-фильтр с двойным предохранителем для повышенной электрической безопасности

Отличная эффективность подавления помех

Сертификация: cUL, CQC, CE, RoHS

Возможна индивидуальная настройка по требованиям заказчика

Поддержка бесплатных образцов для тестирования и оценки
количество :
отправить контакт
Все продукты
Subscribe to our Newsletter
DBI5-S Однофазный фильтр электромагнитных помех с розеткой IECпредставляет собой компактный высокопроизводительный фильтр подавления помех линии электропередачи свстроенные двойные предохранители и кулисный переключатель безопасности, предназначен дляноминальный ток 1А–10Аи универсальное питание 115/250 В переменного тока. Благодаря стандартному входному интерфейсу IEC и надежному подавлению синфазных и дифференциальных помех он эффективно улучшает характеристики ЭМС и защищает электронные устройства в сложных электромагнитных условиях.

Ключевые особенности

  • Сетевой фильтр DBI5-S IEC разработан для быстрой и простой установки.
  • Заднее/переднее крепление или защелкивающееся крепление
  • Одинарный или двойной предохранитель
  • Дроссели с сердечником из высокопроницаемого материала и отличными тепловыми свойствами.
  • Все фильтры электромагнитных помех имеют превосходное ослабление проводимости.
  • Индивидуальные версии доступны по запросу

Технические характеристики

Спецификация
Подробности
Модель:
ДБИ5-С
Приложение:
Коммерческая/Промышленная/Бытовая техника
Фаза:
Однофазный
Структура:
Одноступенчатый
Максимальное рабочее напряжение:
275 В переменного тока
Номинальный ток:
1А - 20А
Ток утечки:
≤ 0,5 мА
Выдерживаемый уровень напряжения:
1750 В переменного тока
Диапазон частот:
50/60 Гц
Рабочая температура:
-25°С ~ +85°С
Сертификаты:
УЛ, ККК, CE
Размеры (мм):
55 × 50 × 65 (Ш×В×Г)
Вес (г):
70
Тип подключения:
Вставка/шнур питания
download date sheetrequest a quote

Технические преимущества

  • Обеспечивает высокие характеристики подавления как синфазного, так и дифференциального кондуктивного шума, помогая оборудованию пройти нормативные испытания по электромагнитной совместимости и электромагнитным помехам.
  • Стандартизированный интерфейс разъема IEC обеспечивает плавную интеграцию с энергосистемами.
  • Конструкция с двойным предохранителем и переключателем повышает эксплуатационную безопасность и упрощает техническое обслуживание.

Фотографии продукта

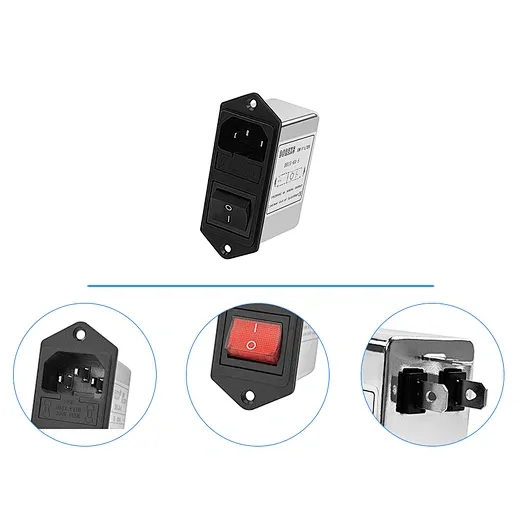

Детальное изображение

DBI5-S Detail Picture

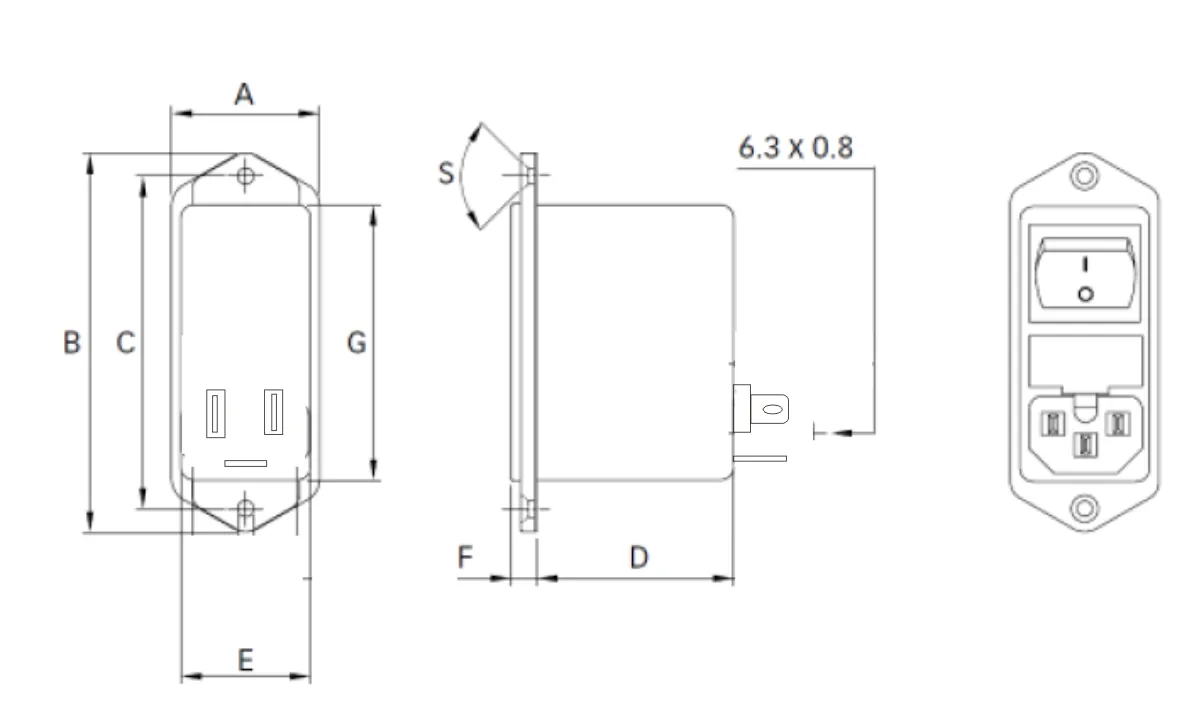

Габаритный размер (± 1 мм)

DBI5-S IEC mains filter Overall Dimension（±1mm)



Принципиальная схема

DBI5-S Circuit Diagram

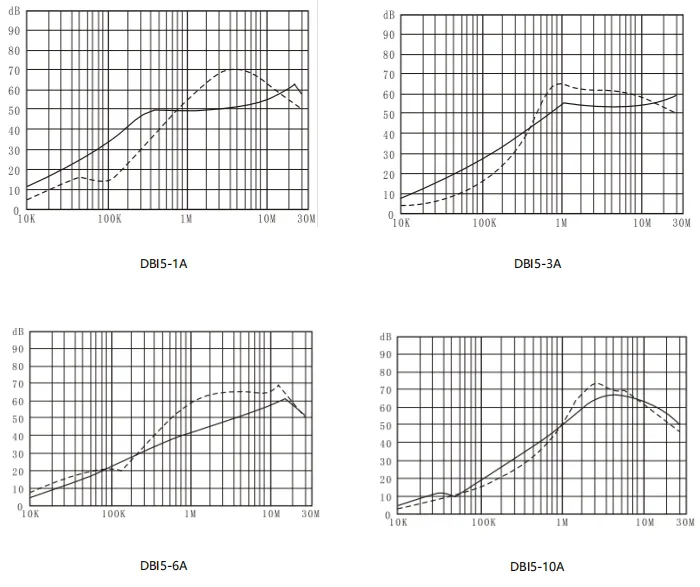

Вносимая потеря

DBI5-S IEC mians Filter Insertion loss

Параметры настройки

Длина кабеля и тип интерфейса могут быть настроены в соответствии с потребностями клиента. Компания DOREXS также может настроить параметры и внешние размеры фильтра электромагнитных помех в соответствии с требованиями оборудования заказчика. В DOREXS все основано на требованиях клиентов, и мы стремимся создавать для клиентов эксклюзивные решения EMI.

Одобрения и соответствия

Approvals and Compliances

Приложения

  • Компьютер
  • Сервер
  • Интернет-оборудование
  • Модем
  • Маршрутизатор
  • Системы связи
  • Диагностическое оборудование
  • Монитор пациента
  • Механические системы и системы управления
  • Аудиосистема

Руководство по установке

  • Подключите разъем IEC к входу питания переменного тока.
  • Правильно подсоедините провод под напряжением, нейтральный провод и провод защитного заземления.
  • Убедитесь, что блок с двойным предохранителем оснащен предохранителями с правильным номиналом тока.
  • Для оптимального подавления держите проводку короткой и вдали от чувствительных к шуму цепей.
Чтобы получить индивидуальное предложение, образцы или техническую поддержку с учетом потребностей вашего проекта,пожалуйста, свяжитесь с нами сегодня.

Часто задаваемые вопросы

1. Кто мы?

Компания DOREXS была основана в 2008 году и является производителем, специализирующимся на решениях по электромагнитным помехам и решениям по обеспечению качества электроэнергии, с богатым отраслевым опытом. Профессиональная техническая команда по исследованиям и разработкам и современное производственное оборудование помогают нам предоставлять экономически эффективные продукты и решения.

2. Как мы обеспечиваем качество продукции?

Наши фильтры имеют сертификаты UL, CE, ISO9001 и ROHS, и каждый продукт подвергается окончательной проверке перед отправкой с завода.

3. Поддерживаем ли мы настройку?

DOREXS не только предоставляет стандартную продукцию, но также поддерживает настройку внешнего вида и параметров продукции. Мы предоставляем экономичные решения по электромагнитным помехам и решения по обеспечению качества электроэнергии.

4. Какие услуги мы можем предоставить?

Условия поставки: FOB, CFR, CIF, EXW, FCA.
Валюта платежа: доллары США, евро, юани.
Способ оплаты: T/T, L/C, MoneyGram, Western Union, наличные

5. Какие товары я могу купить у вас?

Фильтры EMI/EMC, трансформаторы, реакторы, изолированные провода, розетки и т. д.
