Model No: DBA4-Y
DBA4-Y Однофазный фильтр электромагнитных помех для стиральных машин | Фильтр электромагнитных помех для стиральных машин
EMI-фильтр для стиральных машин
Номинальный ток: 12А–16А для бытовой техники
Сертификация: CE, RoHS
Возможна индивидуальная настройка под требования заказчика
Бесплатные образцы для тестирования доступны
Номинальный ток: 12А–16А для бытовой техники
Сертификация: CE, RoHS
Возможна индивидуальная настройка под требования заказчика
Бесплатные образцы для тестирования доступны
количество :
Subscribe to our Newsletter
DBA4-Y — этооднофазный фильтр электромагнитных помехРазработан компанией DOREXS специально для стиральных машин и другой бытовой техники. Он имеет диапазон номинального тока3–16 А / 12–16 А (настраиваемый)и рабочее напряжение 110/250 В переменного тока. Установка удобна и быстра, подходит для контуров стиральных машин, не занимает лишнего места. Он эффективно подавляет высокочастотные помехи (EMI/RFI) в линии электропередачи, обеспечивая стабильную работу двигателя стиральной машины и электронной системы управления, снижая шумовые помехи, а также повышая надежность и срок службы оборудования.
Ключевые особенности
- Подходит для однофазных систем электропитания бытовой техники напряжением 110/250 В переменного тока.
- Широкий диапазон номинального тока (3–16 А) — соответствует потребностям различных моделей стиральных машин.
- Превосходное подавление электромагнитных и радиочастотных помех — снижает электрические помехи в двигателе и системе управления.
- Компактный дизайн, небольшая занимаемая площадь, простота установки — подходит для внутренней планировки стиральных машин.
- Поддерживается настройка — пользователи могут настраивать параметры фильтра (ток/интерфейс/размер) в соответствии с реальным оборудованием.
- Сертифицирован CE + RoHS, соответствует нормативным требованиям, повышает безопасность и соответствие требованиям.
- Доступен бесплатный образец — облегчает участие клиента в оценке ЭМС/проверке совместимости
Технические характеристики
Спецификация | Подробности |
Модель: | ДБА4-Y |
Приложение: | Бытовая электроника |
Фаза: | Однофазный |
Структура: | Одноступенчатый |
Максимальное рабочее напряжение: | 275 В переменного тока |
Номинальный ток: | 10А - 30А |
Ток утечки: | ≤ 2,0 мА |
Выдерживаемый уровень напряжения: | 2150 В переменного тока |
Диапазон частот: | 50/60 Гц |
Рабочая температура: | -25°С ~ +85°С |
Сертификаты: | CE |
Размеры (мм): | 71,5×38,5×38,5 (Ш×В×Г) |
Вес (г): | 90 |
Тип подключения: | Вставка/шнур питания |
Фильтр электромагнитных помех стиральной машины DBA4-Y — это DOREX.Фильтр подавления электромагнитных помехразработан специально для стиральных машин и другой бытовой техники. Номинальный ток: 3-16А. Фильтр электромагнитных помех DBA4-Y совместим с различными моделями стиральных машин и бытовой техники; Клиенты должны проверить совместимость модели, чтобы убедиться, что они выбрали подходящий фильтр для своего устройства.
Технические преимущества
Эта система, предназначенная для нагрузки от бытовой техники, подавляет высокочастотные помехи, возникающие во время запуска и работы двигателя, предотвращая повреждение цепей управления или возникновение мешающего шума.
Он нормально работает при частоте сети 50/60 Гц, фильтруя при этом различные высокочастотные шумы (шум двигателя, помехи от импульсного источника питания и т. д.).
Он может похвастаться высокой стабильностью и надежной конструкцией, адаптируясь к различным условиям окружающей среды (температура, влажность и т. д.) бытовой техники.
Он нормально работает при частоте сети 50/60 Гц, фильтруя при этом различные высокочастотные шумы (шум двигателя, помехи от импульсного источника питания и т. д.).
Он может похвастаться высокой стабильностью и надежной конструкцией, адаптируясь к различным условиям окружающей среды (температура, влажность и т. д.) бытовой техники.
Фотографии продукта
Детальное изображение

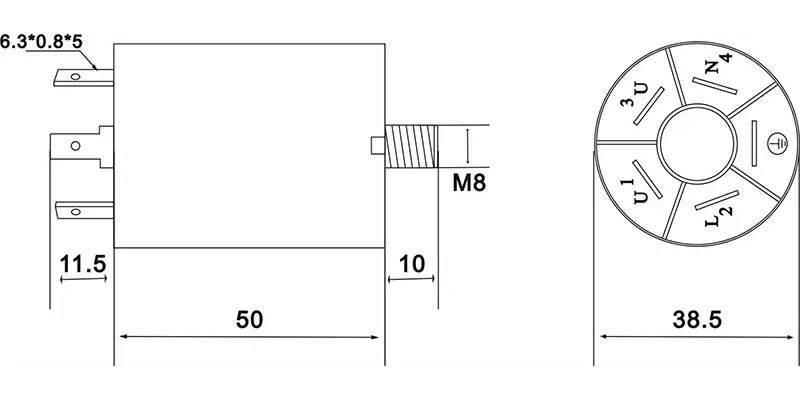

Габаритный размер (± 1 мм)
Способ установки фильтра электромагнитных помех для стиральной машины DBA4-Y подходит для контуров стиральных машин, он быстрый и простой и не занимает лишнего места. Этот фильтр подавления электромагнитных помех предназначен для защиты внутренних компонентов и электрических систем устройства от электромагнитных помех, шума и электрических помех.
Принципиальная схема
Вносимая потеря
Фильтр электромагнитных помех для стиральной машины DBA4-Y помогает поддерживать целостность сигнала и предотвращать сбои в работе системы и помехи, обеспечивая надежную работу и длительный срок службы вашего устройства. Как производитель, DOREX предоставляет инструмент поиска модели и проверки совместимости, чтобы вы могли выбрать правильный фильтр для своего устройства.
Этот фильтр подавления электромагнитных помех был протестирован на производительность и надежность, а отзывы клиентов и отзывы подтверждают его эффективность в снижении электромагнитных помех и предотвращении неисправностей. Этот фильтр, подходящий для бытовой техники и другого оборудования, предназначен для обработки высоких частот и определенных частотных диапазонов электромагнитных помех, пропуская при этом низкие частоты.
Правильная проводка, соединения и заземление имеют решающее значение для достижения оптимальной производительности фильтра и предотвращения электрических неисправностей. Фильтр поддерживает обратную связь и оповещения в режиме реального времени для оптимизации производительности, а также предлагает онлайн-инструменты и персонализированную помощь при покупке, чтобы помочь клиентам выбрать правильный продукт.
Для получения более подробной информации, индивидуального выбора или выбора подходящего фильтра подавления электромагнитных помех для вашей прачечной обратитесь к производителю или авторизованному дилеру.
Этот фильтр подавления электромагнитных помех был протестирован на производительность и надежность, а отзывы клиентов и отзывы подтверждают его эффективность в снижении электромагнитных помех и предотвращении неисправностей. Этот фильтр, подходящий для бытовой техники и другого оборудования, предназначен для обработки высоких частот и определенных частотных диапазонов электромагнитных помех, пропуская при этом низкие частоты.
Правильная проводка, соединения и заземление имеют решающее значение для достижения оптимальной производительности фильтра и предотвращения электрических неисправностей. Фильтр поддерживает обратную связь и оповещения в режиме реального времени для оптимизации производительности, а также предлагает онлайн-инструменты и персонализированную помощь при покупке, чтобы помочь клиентам выбрать правильный продукт.
Для получения более подробной информации, индивидуального выбора или выбора подходящего фильтра подавления электромагнитных помех для вашей прачечной обратитесь к производителю или авторизованному дилеру.
Параметры настройки
Длина кабеля и тип интерфейса могут быть настроены в соответствии с потребностями клиента. Компания DOREXS также может настроить параметры и внешние размеры фильтра электромагнитных помех в соответствии с требованиями оборудования заказчика. В DOREXS все основано на требованиях клиентов, и мы стремимся создавать для клиентов эксклюзивные решения EMI.
Одобрения и соответствия
Типичные применения
- Бытовые стиральные машины и мототехника
- Различная однофазная бытовая техника (стиральные машины, сушилки, холодильники, кондиционеры, кухонная техника и т.д.)
- Любой бытовой прибор, требующий подавления электромагнитных/радиопомех для обеспечения стабильности двигателя и снижения помех и шума.
Руководство по выбору продукта
- Номинальный ток — выберите соответствующий диапазон (3–16 А) в зависимости от мощности стиральной машины и пускового/рабочего тока.
- Рабочее напряжение — проверьте напряжение сети (например, 110 В или 220/250 В переменного тока).
- Этап фильтрации. Для приборов с электроприводом рекомендуется модель с высоким уровнем подавления (или рассмотрите вариант двухступенчатого фильтра с высоким уровнем подавления).
- Подключение/Монтаж. Требуется ли вставной, кабельный или винтовой монтаж, зависит от внутреннего пространства и конструкции оборудования.
- Требования к току утечки/безопасности. Стандарты безопасности должны соблюдаться, особенно в отношении бытовых приборов.
- Сертификаты — CE/RoHS/UL/IEC и т. д., соответствие экспортным стандартам и требованиям EMC.
- Кастомизация — в случае особых требований к оборудованию (размер/интерфейс/ток/длина кабеля) обращайтесь в компанию DOREXS для кастомизации.
Руководство по установке и использованию
- Установите фильтр последовательно на входной линии питания, обеспечив питание всех двигателей и электронных цепей управления через него.
- Проводка должна быть простой и короткой, чтобы уменьшить паразитную индуктивность и обеспечить эффективную фильтрацию.
- В помещениях с высокой влажностью (рядом с отделением стиральной машины) обеспечьте правильное заземление и металлическую защиту.
- Избегайте прокладки фильтра параллельно сигнальным линиям или чувствительным электронным проводам, чтобы уменьшить шум связи.
- Если устройство имеет высокий пусковой ток (запуск двигателя стиральной машины) — рекомендуется выбирать фильтр с номинальным током, близким или превышающим пиковый пусковой ток.
Часто задаваемые вопросы
1. Подходит ли DBA4-Y для всех типов стиральных машин?
Данное изделие спроектировано как универсальный фильтр электромагнитных помех для однофазной бытовой техники 110/250 В переменного тока, 3–16 А (стиральные машины, бытовая техника). Пользователям следует выбирать подходящую модель в зависимости от номинального/пускового тока стиральной машины. Для специальных моделей, пожалуйста, свяжитесь с нами для настройки
2. Что делать, если мне нужно более сильное подавление/меньший шум/более высокая мощность?
Мы можем настроить его в соответствии с потребностями клиента (более высокий номинальный ток/более высокая мощность/более высокий уровень подавления/меньший ток утечки). Пожалуйста, свяжитесь с нами для индивидуального решения.
3. Для какой среды установки он подходит?
Подходит для внутренней установки в бытовых стиральных машинах и другой бытовой технике. Рекомендуется использовать его в сухой, хорошо заземленной среде и избегать параллельной установки с высокочастотными сигнальными линиями.
4. Какие услуги мы можем предоставить?
Условия поставки: FOB, CFR, CIF, EXW, FCA.
Валюта платежа: доллары США, евро, юани.
Способ оплаты: T/T, L/C, MoneyGram, Western Union, наличные
Валюта платежа: доллары США, евро, юани.
Способ оплаты: T/T, L/C, MoneyGram, Western Union, наличные
5. Какие товары я могу купить у вас?
Фильтры EMI/EMC, трансформаторы, реакторы, изолированные провода, розетки и т. д.
