Фильтр EMI серии 1-200A серии B с дифференциальным режимом
Model No: EMI Filter with Differential Mode

B Series Series Filter с дифференциальным режимом

Номинальное напряжение: 115VAC-250VAC ， Оценка тока: 1A-200A ， содержит катушку дифференциального режима, множественные методы соединения.
количество :
отправить контакт
Все продукты
Subscribe to our Newsletter
Дифференциальный режим фильтров EMIЭМИ фильтры, разработанные специально для передачи сигнала. Эта серия фильтров может эффективно извлечь требуемый сигнал и подавлять ненужные помехи, отфильтровывая часть дифференциальной режима.
Эта серияЭлектромагнитные помехипредназначен для подавления высокочастотных интерференционных сигналов в диапазоне1 МГц до 30 МГцПолем Он обладает превосходными характеристиками подавления дифференциального режима и подходит для промышленной автоматизации, медицинского оборудования и электронных систем.

Технические параметры

  • Название продукта: B -серия EMI Фильтр с дифференциальным режимом
  • Оценка тока: 1А-200а
  • Оцененное напряжение: 115VAC-250VAC
  • Рабочая частота: 50/60 Гц
  • Диапазон температуры: -25 ℃ ~ 85 ℃
  • Противостояние испытательного напряжения: 1500VDC (Line/Line) ， 2150VAC (линия/земля)
  • Пожарная сопротивление: UL 94V-0

Модель

Рейтинг

Текущий

Утечка

Текущий

Оболочка

модель

Метод соединения

Схема

Входить

Выход

DCA1-1A1A<0,5 мА<0,5 мАА1ЛинияЛиния


Circuit Diagram
DCB1-3A3A<0,5 мА<0,5 мАB1ЛинияЛиния
DCB1-6A6A<1,0 мА<1,0 мАB1ВставлятьВставлять
DCA4-10A10а<1,0 мА<1,0 мАA4ВставлятьВставлять
DCA7-20A20А<1,0 мА<1,0 мАA7БолтБолт
DCB2-50A50а<2,0 мА<2,0 мАB2БолтБолт
DCB3-100A100А<3,0 мА<3,0 мАB3БолтБолт
DCB4-200A200a<3,0 мА<3,0 мАB4БолтБолт
request a quatedownload data sheet

Функции

  • Эффективно подавлять высокочастотные интерференционные сигналы от 1 МГц-30 МГц
  • Возможность подавления дифференциального режима: эффективно отфильтроровать шум и помехи в сигналах дифференциального режима, извлеките необходимые части сигнала и улучшают производительность системы.
  • Эффективная производительность: обработка различий в сигнале, эффективность фильтрации обычно высока.
  • Подходит для конкретных сценариев применения: фильтр EMI с дифференциальным режимом подходит для многих конкретных сценариев применения, таких как связи с коммуникацией, электронное оборудование и медицинское оборудование.
  • Улучшение электромагнитной совместимости (EMC) системы: фильтр EMI с дифференциальным режимом может эффективно снизить чувствительность электронного оборудования к внешним электромагнитным интерференциям, тем самым улучшая электромагнитную совместимость (EMC) системы.
  • Гибкость и регулируемость: фильтр EMI с дифференциальным режимом имеет гибкие конструкции и регулируемые параметры, предоставляя настраиваемые решения для фильтрации.

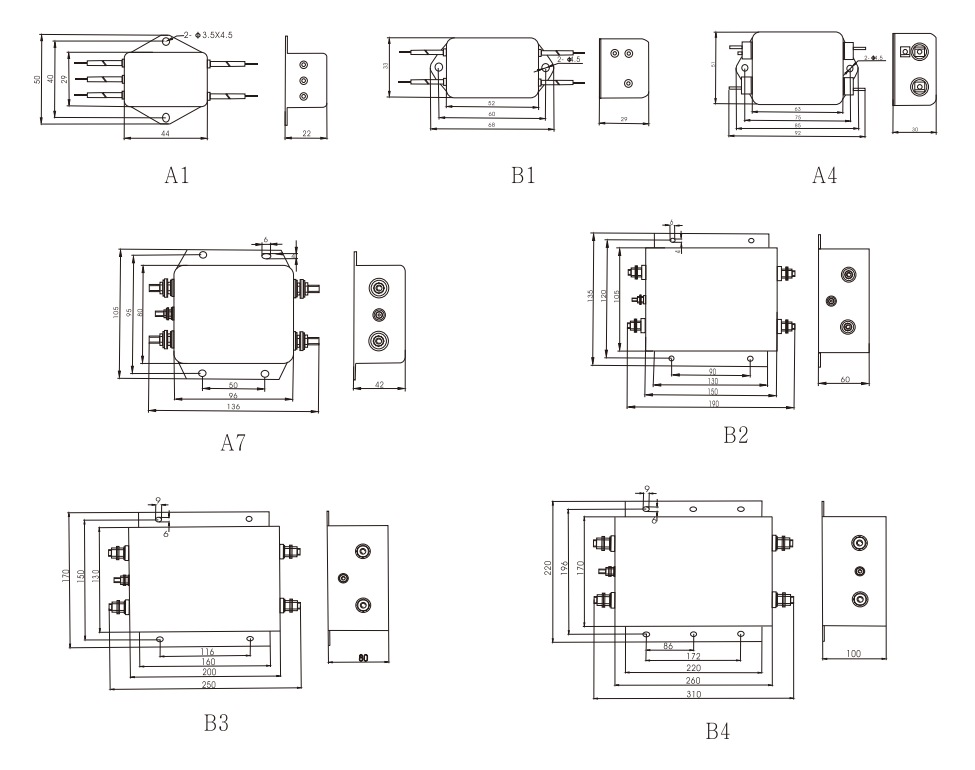

Общее измерение (± 1 мм)

EMI filter with differential mode Overall Dimension（±1mm)

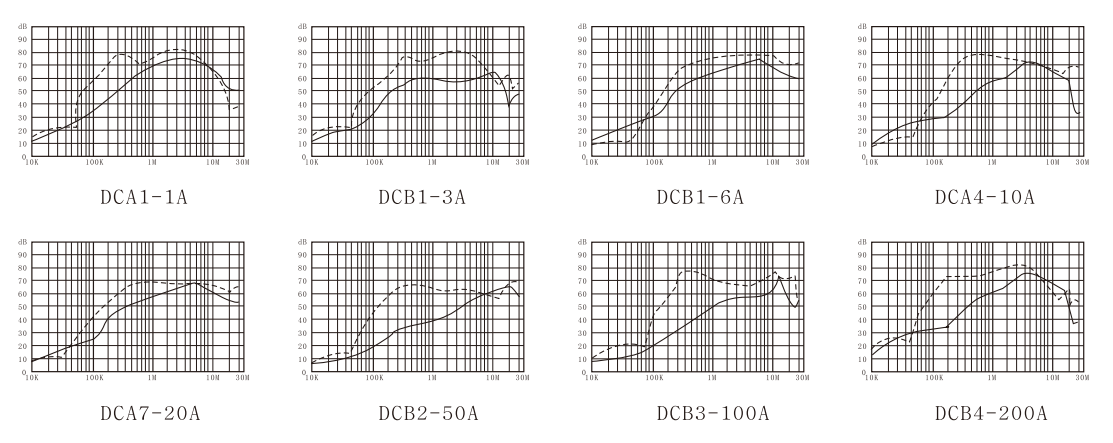

Потеря вставки (—-Кольм-режим ------ дифференциальный режим）

EMI filter with differential mode Insertion loss (——Common mode ------Differential mode）

Приложение

Фильтр EMI с дифференциальным режимом играет важную роль во многих различных областях и приложениях. Вот некоторые из основных аспектов:
  • Система микроконтроллера
  • Переключение источника питания
  • Базовая станция
  • Спутниковая связь
  • Частотный преобразователь
  • Поставщик электроэнергии
  • Водитель
  • Медицинское оборудование для визуализации

Dorexs предоставляет большеЭМИ фильтр с дифференциальным режимомпараметры .Свяжитесь с нашей командойЧтобы найти свое индивидуальное решение.



Почему выбирают фильтр EMI с дифференциальным режимом?

Фильтры EMI являются важными компонентами, используемыми в электронном оборудовании для уменьшения электромагнитных помех. При выборе соответствующего фильтра EMI необходимо учитывать тип и режим работы фильтра. Правильные фильтры EMI имеют значительные преимущества в эффектах подавления.
Дифференциальный режим - это метод обработки сигнала, который извлекает только полезную часть сигнала и подавляет ненужные сигналы и шум. Фильтр EMI с дифференциальным режимом может быть более точным и эффективным в обработке сигналов, что является одной из основных причин для его выбора. В то же время, в сложной электромагнитной среде, содержащей интерференции и шум из различных источников, фильтры EMI с дифференциальными модами могут точно захватить полезные сигналы, эффективно подавляя другие интерференционные сигналы. Тем самым улучшая качество передачи сигнала устройства.


ДорексФильтр EMI с параметрами дифференциального режима

В Dorexs вы можете найти широкий спектр стандартного, готового фильтра EMI с дифференциальным режимом. Эта серия фильтров принимает конструкцию с одним полюсом, подходящую для использования в различных сложных средах, и может помочь вам соблюдать строгие правила EMC. Эта серия фильтров EMI имеет номинальное напряжение 115VAC-250VAC, номинальный ток до 200А и различныеМетоды установкиПолем Если у вас есть больше требований, в Dorexs вы также можете насладиться комплексными услугами по настройке от нашей команды дизайнеров.
Просмотрите наш диапазон фильтра EMI с дифференциальным режимомпараметрыилиСвяжитесь с нашей командойЧтобы узнать больше о продуктах, которые могут помочь соответствовать вашим требованиям.
