Фильтры серии общего назначения EMI
Model No: General Purpose Series

Однофазные фильтры серии общего назначения EMI

Номинальное напряжение: 115VAC-250VAC ， Оценка тока: 1A-100A ， модель общего назначения, хороший дифференциальный режим и характеристики подавления общего режима. Получительно для различных электронных оборудования и измерительных инструментов.
количество :
отправить контакт
Все продукты
Subscribe to our Newsletter
Аоднофазный сериал общего назначения EMI фильтр EMIПринимает конструкцию фильтра с одним полюсом, обеспечивая отличную дифференциальную режим и характеристики подавления общего мода, чтобы обеспечить эффективное подавление электромагнитных помех. Эта серия фильтров поддерживает различные методы установки (плагин, шнур питания, болт, терминал и направляющий рельс), гибко адаптируясь к различным сценариям применения, с номинальным диапазоном тока от 1А до 100А и может быть настроена на 300A в соответствии с спросом. Будь то в области промышленности, медицинской или потребительской электроники, эти фильтры могут значительно улучшить качество мощности и стабильность оборудования и обеспечить надежную защиту системы.

    Технические параметры

    • Название продукта: однофазные фильтры серии общих целей EMI
    • Оценка тока: 1А-100а
    • Оцененное напряжение: 115VAC-250VAC
    • Рабочая частота: 50/60 Гц
    • Диапазон температуры: -25 ℃ ~ 85 ℃
    • Противостояние испытательного напряжения: 1500VDC (Line/Line) ， 2150VAC (линия/земля)
    • Пожарная сопротивление: UL 94V-0

    Модель

    Рейтинг

    Текущий

    Утечка

    Текущий

    Оболочка

    модель

    Метод соединения

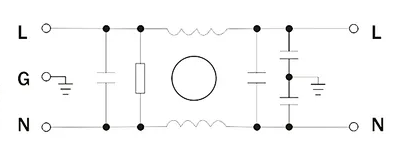

    Схема

    Входить

    Выход

    DAA1-1A1A<0,5 мА<0,5 мАА1Строка/вставкаСтрока/вставкаpower line noise filter
    DAA1-3A3A<0,5 мА<0,5 мАА1Строка/вставкаСтрока/вставка
    DAA1-6A6A<0,5 мА<0,5 мАА1Строка/вставкаСтрока/вставка
    DAA2-10A10а<0,5 мА<0,5 мАA2Строка/вставкаСтрока/вставка
    DBA3-6A6A<1ma<1maA3Болт/вставкаБолт/вставка


    DBA3-10A10а<1ma<1maA3Болт/вставкаБолт/вставка
    DBA4-20A20А<1ma<1maA4Болт/вставкаБолт/вставка
    DBA4-30A30A<1ma<1maA4Болт/вставкаБолт/вставка
    DBA5-20A/30A20А/30а<1ma<1maA5БолтБолт
    DBA7-50A50а<2ma<2maA7БолтБолт/
    DBA7-100A100А<2ma<2maA7БолтБолт

    request a quote

    Функции

    • Эффективно подавлять высокочастотные интерференционные сигналы от 1 МГц-30 МГц
    • Низкий ток утечки
    • Широкий объем применения: подходит для различных однофазных энергетических систем
    • Эффективная производительность фильтрации: может эффективно отфильтровать высокочастотные электромагнитные интерференционные сигналы на линиях электропередачи
    • Простая в установке: простой дизайн и структура, простой в установке
    • Компактный дизайн: компактный дизайн, небольшой размер, не займет слишком много места.
    • Соответствие стандартам безопасности: соответствует международным стандартам безопасности и требованиям к сертификации
    • Низкая стоимость: универсальное и экономичное решение.
    • Улучшение надежности продукта: хороший дифференциальный режим и характеристики подавления общего режима улучшают надежность продукта и стабильность.
    • Можно настроить по мере необходимости

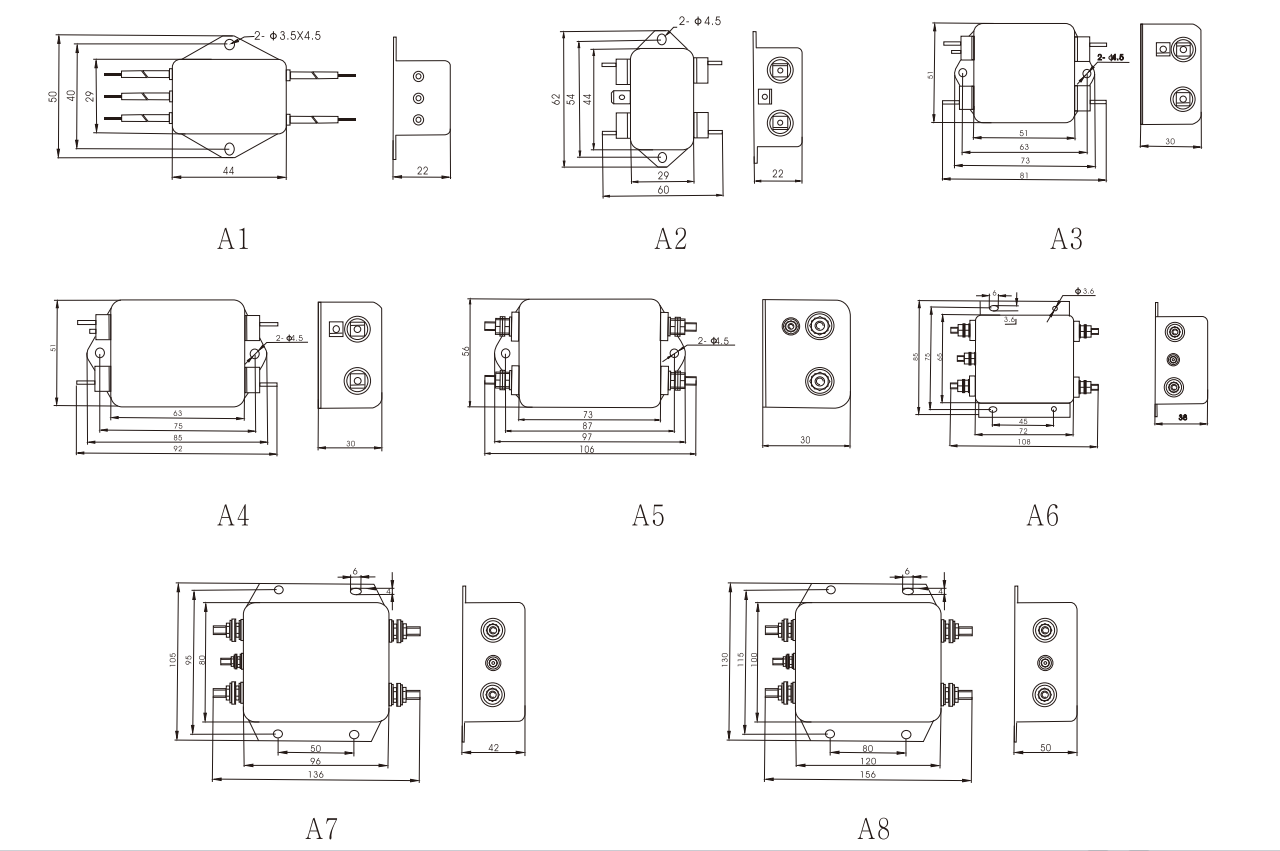

    Общее измерение (± 1 мм)

    General purpose series EMI filters Overall Dimension（±1mm)

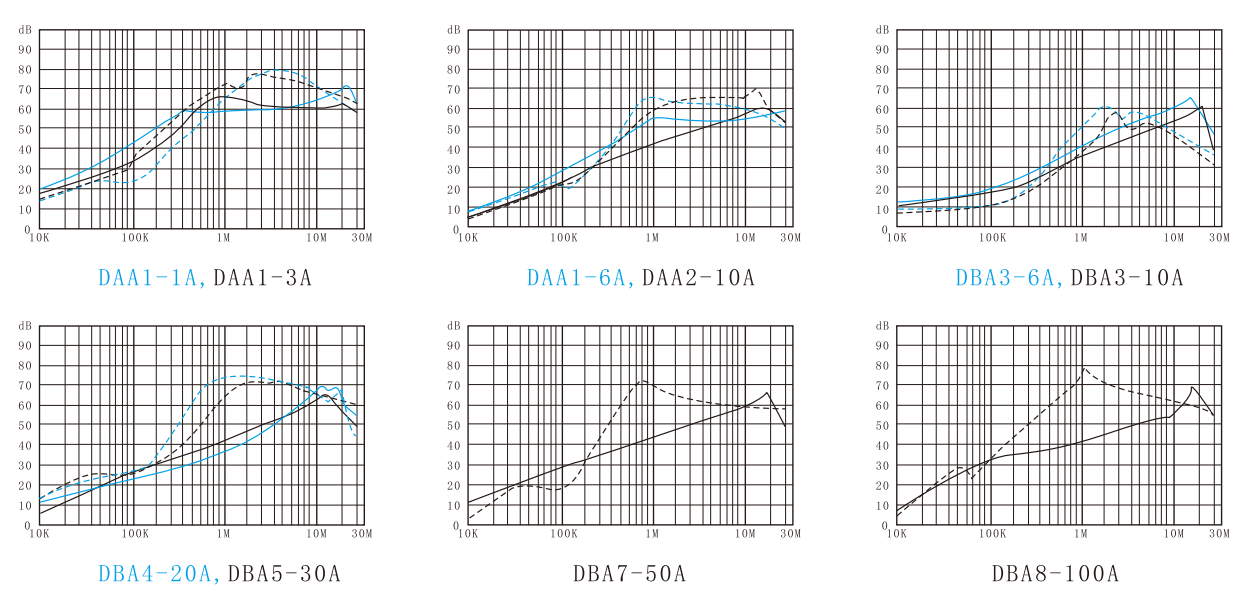

    Потеря вставки (—-Кольм-режим ------ дифференциальный режим）
    General purpose series EMI filters Insertion loss (——Common mode ------Differential mode）
    Утверждения и соответствие
    General purpose series EMI filters Approvals and Compliances


    Приложение

    Однофазные фильтры серии EMI общего назначения широко используются в различных однофазных энергетических системах, включая следующие аспекты:
    • Фитнес -оборудование
    • Продовольственное оборудование
    • Ширная цепь
    • Домашние приборы
    • источник питания
    • Индукционные обогреватели и приготовление пищи
    • Моторный контроллер
    • Продукты потребительской электроники
    • Микроволновая печь
    • Медицинское оборудование
    • HVAC
    В целом, однофазные серии EMI-фильтры общего назначения подходят для электрического и электронного оборудования в различных однофазных энергетических системах, чтобы помочь уменьшить электромагнитные помехи, генерируемые оборудованием, повысить стабильность и надежность оборудования и защитить другое оборудование от помех. Влияние.

    Dorexs предоставляет большеФильтры серии общего назначения EMIпараметры .Свяжитесь с нашей командойЧтобы найти свое индивидуальное решение.


    Как выбрать параметры фильтров серии общего назначения EMI
    При выборе фильтра EMI общего назначения вы можете выполнить эти шаги:

    • Определите требования. Определите, какие типы фильтров требуют вашему продукту и какие типы электромагнитных помех должны быть отфильтрованы. Понимание типа и частотного диапазона помех, которые производит ваш продукт, является первым шагом в выборе фильтра.
    • Понимание характеристик продукта: Понимайте мощность, рабочее напряжение, рабочую среду и другие характеристики вашего продукта. Например, для мощных приборов может потребоваться более высокий фильтр мощности.
    • Выберите Тип фильтра: выберите соответствующий тип фильтра в соответствии с вашими потребностями и характеристиками продукта. Общие типы включают фильтры линии питания, радиочастотные фильтры и т. Д.
    • Рассмотрим показатели эффективности: обратите внимание на показатели производительности фильтра, такие как номинальный ток, номинальное напряжение, импеданс, ток утечки и т. Д.
    • Бренды и сертификаты: выберите известные бренды и сертифицированные фильтрующие продукты, чтобы обеспечить надежное качество и производительность продукта.
    • Стоимость и бюджет: рассмотрим стоимость фильтра в соответствии с вашим бюджетом и выберите продукт с соответствующим соотношением цен/производительности.
    • Служба послепродажи: подумайте о выборе поставщика с хорошей послепродажной службой и технической поддержкой, чтобы вы могли получить своевременную помощь и поддержку во время использования.
    • Общаться с производителем: При необходимости общайтесь с поставщиком фильтра или производителем, чтобы ответить на любые вопросы, которые у вас могут возникнуть, и получить более подробную информацию о продукте.


    ДорексОпции фильтров серии общего назначения EMI

    В Dorexs вы можете найти широкий спектр стандартных, готовых универсальных фильтров EMI. Эта серия фильтров принимает конструкцию с одним полюсом, подходящую для использования в различных сложных средах, и может помочь вам соблюдать строгие правила EMC. Эта серия фильтров EMI имеет номинальное напряжение 115VAC-250VAC, номинальный ток до 100А и различныеМетоды установкиПолем Если у вас есть больше требований, в Dorexs вы также можете насладиться комплексными услугами по настройке от нашей команды дизайнеров.
    Просмотрите наш диапазон фильтров серии общего назначения EMI    параметрыилиСвяжитесь с нашей командойЧтобы узнать больше о продуктах, которые могут помочь соответствовать вашим требованиям.
