Важность установки фильтра электроэнергии EMI

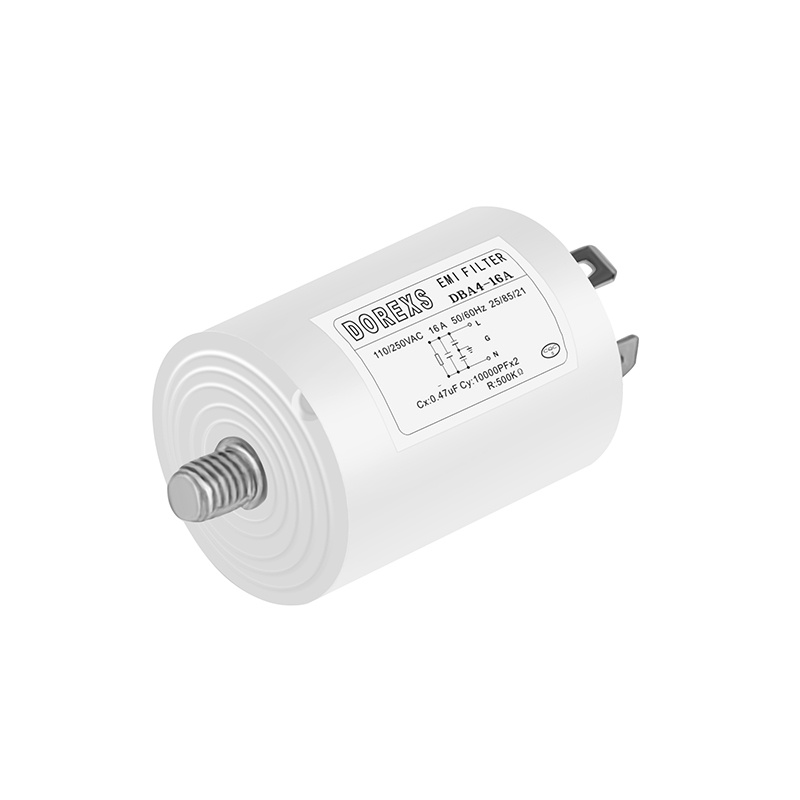

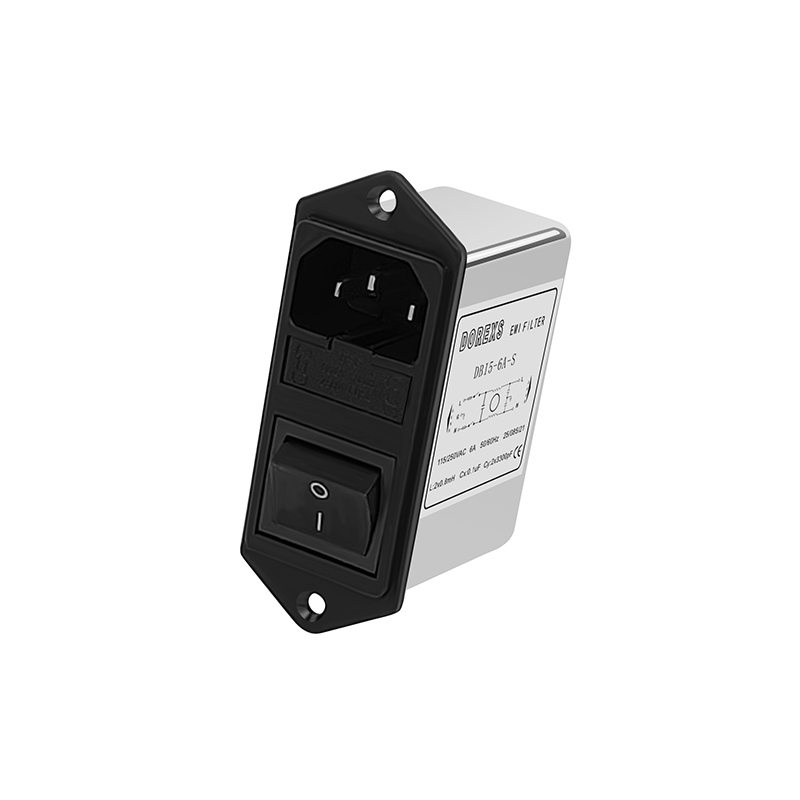

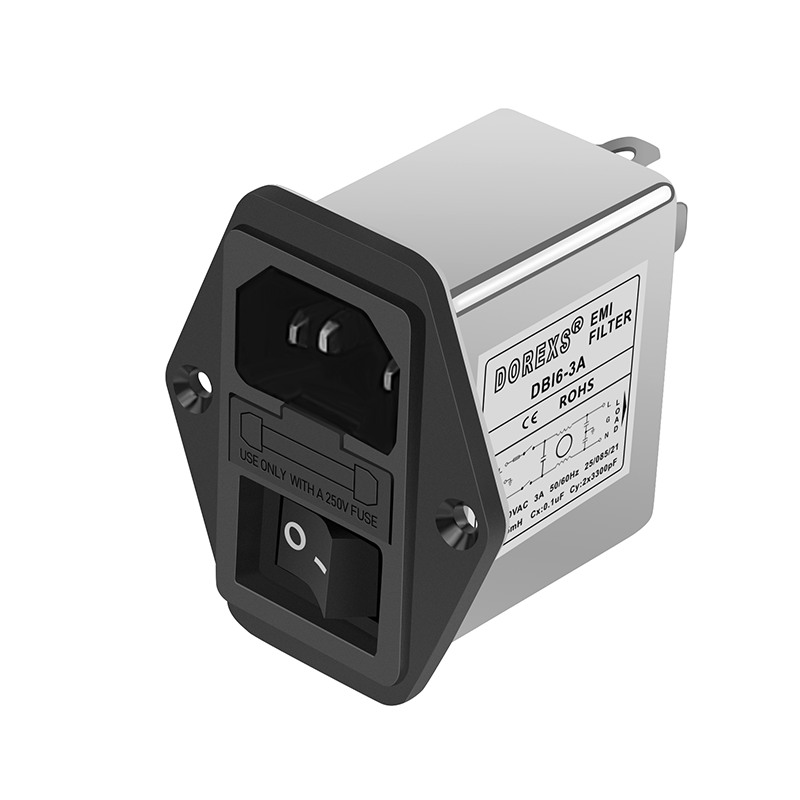

Даже если подходящийФильтр линии электроэнергии EMIВыбран, неправильная установка все равно разрушит характеристики затухания фильтра EMI. Правильная установка имеет решающее значение для достижения оптимальной производительности. Хорошие результаты могут быть получены только в том случае, если фильтр EMI правильно установлен.
Важность монтажа фильтра EMI для оптимальной производительности не может быть переоценена. Надлежащий монтаж остается критическим при смягчении излучаемых и проводимых выбросов, вызванных высокочастотным шумом.
Dorexs изучает в области EMC в течение нескольких лет иИндивидуальные фильтры EMI питаниядля клиентов. У нас большой опыт работы вустановкаи ввод в эксплуатацию. Правильная установка необходима для поддержания производительности фильтра EMI.
Важность монтажа фильтра EMI для оптимальной производительности не может быть переоценена. Надлежащий монтаж остается критическим при смягчении излучаемых и проводимых выбросов, вызванных высокочастотным шумом.
Dorexs изучает в области EMC в течение нескольких лет иИндивидуальные фильтры EMI питаниядля клиентов. У нас большой опыт работы вустановкаи ввод в эксплуатацию. Правильная установка необходима для поддержания производительности фильтра EMI.
Как правильно установить фильтры EMI?
- Фильтр EMI лучше всего устанавливается на входе и выходе из источника помех, а корпус фильтра EMI и корпус источника помех должен быть хорошо перекрыт.
- Входные и выходные линии фильтра EMI должны быть разделены, чтобы предотвратить линейное соединение между входными и выходными концами и снижением характеристик ослабления фильтра EMI. Продукты обычно используют разделы или шасси для исправления фильтров. Если методы изоляции не могут быть реализованы, экранированные потенциальные клиенты должны быть надежными.
- Провода конденсатора в фильтре EMI должны быть настолько короткими, насколько это возможно, чтобы предотвратить индуктивное реактивное сопротивление и емкостное реактивное сопротивление формировать резонанс на определенной частоте. Конденсаторы должны быть установлены под прямым углом на другие конденсаторы и компоненты, чтобы избежать взаимного влияния (ближний эффект).
- На линии заземления EMI есть большой ток короткого замыкания, который может излучать сильные электромагнитные помехи. Следовательно, компоненты подавления фильтра EMI должны быть хорошо экранированы.
- Каждый провод, приваленной в один и тот же розетка, должна быть отфильтрована, в противном случае характеристики ослабления фильтра EMI будут полностью потеряны.
Правильные методы установки обеспечивают эффективность фильтра EMI.
Давайте проанализируем важностьФильтр линии электроэнергии EMIУстановка:
Метод установки фильтра EMI, как показано на рисунке 1, рисунке 2 и рисунке 3 ниже, является проблематичным. Суть проблемы состоит в том, что существует очевидный перекрестный перекрестный перевод электромагнитной связи между входным кабелем фильтра, его выходной и внутренней цепью ПХБ. Таким образом, сигнал EMI, существующий на одном конце фильтра, избежит ограничения фильтра EMI и будет непосредственно связан с другим концом фильтра EMI, не будучи ослабленным фильтром.
Рисунок 1 Установка схема ввода фильтра.
Кроме того, фильтры EMI на рисунке установлены внутри экрана оборудования. EMI сигнализирует о внутренних схемах и компонентах оборудования будет непосредственно связана с внешней стороной оборудования из -за электромагнитной связи, такой как перекрестные помехи, что генерирует сигналы EMI на линии подключения питания фильтра EMI, в результате чего экранирование устройства теряет свою способность подавлять излучение EMI, генерируемые внутренними компонентами и цирками. В то же время, если на входном кабеле фильтра EMI есть общий интерференционный сигнал EMI, он также будет соединяться по всему фильтру с компонентами и цепями внутри устройства, разрушая тем самым эффекты фильтра и экранирования.
При установке фильтров EMI или размещения цепей фильтров в электронном оборудовании или системах, имейте в виду, что когда кабели комплектации оборудования, кабели на входном конце фильтра и кабели на выходном конце фильтра не могут быть объединены вместе. При проводке печатной платы сигнал на входном конце фильтра и сигнал на выходном конце фильтра не может быть расположен вместе. Если они расположены вместе, электромагнитная связь между входными/выходными концами фильтра EMI будет усугубляться, вызывая перекрестные помехи. Это разрушит способность экранирования фильтра и оборудования для подавления интерференционных сигналов.
Другим важным моментом является то, что между корпусом фильтра или конденсатором фильтра «Фильтр» и конденсатором фильтра «Фильтр» и конструктивным заземлением фильтра и конструктивным заземлением и конструктивным заземлением. То есть заземление фильтра должно быть хорошо обработано. Лучше всего не устанавливать фильтр на изоляционный объект, как показано на рисунке 3. Он должен быть установлен на металлической оболочке с хорошим контактом и избегать использования длинных заземляющих проводов. Потому что чрезмерно длинная заземляющая проволока означает значительное повышение индуктивности земли и сопротивления, что будет серьезно повредить способность подавления общего режима фильтра. Лучшим методом является использование металлических винтов и звездных пружинных шайб, чтобы надежно закрепить экранинг фильтра к шасси на входе мощности оборудования.
Правильная установка фильтра EMI показана на рисунке 4. Характеристикой этого метода установки является использование экранирования оборудования для эффективного изоляции входного конца и выходного конца фильтра питания. Электромагнитная связь, то есть проблема перекрестных помех, контролируется до минимального уровня.
Как показано на рисунке 1, линия соединения между фильтром EMI и портом питания слишком длинная. Это распространенная ошибка по двум причинам:
Как показано на рисунке 1, линия соединения между фильтром EMI и портом питания слишком длинная. Это распространенная ошибка по двум причинам:
Как показано на рисунке 1, линия соединения между фильтром EMI и портом питания слишком длинная. Это распространенная ошибка по двум причинам:
- Для ситуаций сопротивления внешних помех: внешние помехи, передаваемые в устройство вдоль линии питания, еще не фильтровано и уже вмешалось в плату через пространственную связь, вызывая проблемы чувствительности.
- В случае выбросов внутренних интерференций продукта (включая проведенные выбросы и излучаемые выбросы): помехи, генерируемые на плате, могут быть непосредственно связаны с внешней стороной фильтра и проводятся на внешней стороне корпуса продукта, вызывая чрезмерные электромагнитные выбросы (включая проводимые и излученные выбросы).
Почему эта ошибка легко возникает? В дополнение к тому факту, что инженеры -проектировщики рассматривают фильтр EMI как обычную сеть схемы, существует другая объективная причина, которая подвержена задачам: вход ввода шнура питания обычно находится на задней панели продукта или оборудования, а фонари и выключатели дисплея и выключатели находятся на передней панели продуктов и оборудования, поэтому после того, как мощный шнур входит в продукт или оборудование с задних панелей, часто подключается к выключателям, а затем подключена к на задней панели.
Рисунок 2 Диаграмма установки ввода фильтра и линии вывода
Как показано на рисунке 2, входные и выходные линии фильтра EMI слишком близки. Причиной этой ошибки также является пренебрежение пространственной связью высокочастотных электромагнитных помех. При расположении внутренних соединительных линий продуктов и оборудования, ради внешнего вида, входные и выходные концы фильтра связаны вместе. В результате существует большая распределенная емкость между входной линией и выходной линией, образуя путь связи, так что энергия электромагнитных помех фактически, когда фильтр обходится, особенно в высокочастотной полосе, эффект фильтрации становится хуже.
Примечание. При решении проблем с электромагнитной совместимостью высокочастотные электромагнитные помехи будут распространяться и соединяться через пространство и не могут распространяться в соответствии с разработанной моделью идеальной цепи. Поэтому при разработке корпуса и структуры продукта старайтесь держать порт питания как можно дальше от порта сигнала.
Рисунок 3 Схема установки проблемы заземления фильтра
Как показано на рисунке 3, если фильтр EMI заземлен через тонкий провод, высокочастотный эффект станет хуже. На корпусе фильтра есть терминал заземления, который невидимо напоминает пользователю, что фильтр должен быть заземлен. Поэтому в реальных проектах вы увидите, что заземляющий терминал фильтра подключен к заземляющему проволоку. Примечание. Неправильное подключение этого провода повлияет на производительность фильтра.
- Метод подключения клеммы заземления фильтра: в основной схеме фильтра линии питания один конец конденсации фильтра «Общий режим» подключен к фильтрованному проводнику (линии L и N), а другой конец подключен к земле. Для фильтра землей является корпусом фильтра, а терминалом заземления на фильтре является корпус фильтра. Из принципа фильтра заземляющий терминал конденсатора фильтра Common Mode должен быть подключен к экранированному шасси или большой металлической пластине. Этот заземленный терминал - это то, что позволяет вам подключить фильтр к шасси или большой металлической пластине.
- Вопросы применения наземных терминалов на практике: при проектировании y -конденсаторов необходимо сначала рассмотреть вопрос о том, как утечка тока. В фильтрах даже короткие отведения окажут большое влияние на эффект обхода конденсатора, поэтому при проектировании электромагнитного интерференционного фильтра сделайте все возможное, чтобы сократить конденсаторные свинцы (даже используйте трехместные конденсаторы или конденсаторы питания). Фильтр EMI заземлен через этот заземляющий терминал, который эквивалентен расширению длины свинца общего модного фильтра.
Фактическая ситуация показывает, что длина этих наземных проводов давно превышает терпимого уровня. Следовательно, эти заземляющие клеммы, как правило, бесполезны (если не используется очень короткий, толстый провод заземления). Напротив, и с плохим эффектом, неправильное, что нужно сделать, это провести длинный провод через него на землю.
-
Правильный метод заземления: металлическая оболочка фильтра должна быть прикреплена к проводящей поверхности металлического шасси на большой площади.
Когда фильтр EMI заземлен, как показано на рисунке 3 (нет проводящего контакта между кожухом из металлического фильтра и шасси, подключен только тонкий провод), эффект фильтрации фильтрации общего режима будет особенно плохим на определенной частоте, почти близко к эффекту без общих конденсаторов фильтров режима.
Рисунок 4 Диаграмма правильной установки фильтра
Рекомендуемый метод установки фильтра показан на рисунке 4. Прямое соединение фильтра с землей должно быть как можно более коротким, а линии ввода и вывода должны быть выделены.
Вход и выход фильтра EMI может быть установлен непосредственно на металлической пластине с обеих сторон шасси, чтобы минимизировать импеданс контакта. Металлическая панель шасси используется для выделения ввода и выхода фильтра для предотвращения высокочастотного соединения. Лучше всего установить прокладку электромагнитного уплотнения между фильтром и панелью шасси (в некоторых приложениях в контактной промежутке необходима прокладка электромагнитного уплотнения, в противном случае утечка будет происходить в контактном зазоре). При использовании этого метода установки эффект фильтрации фильтра в основном зависит от производительности самого фильтра.
Вход и выход фильтра EMI может быть установлен непосредственно на металлической пластине с обеих сторон шасси, чтобы минимизировать импеданс контакта. Металлическая панель шасси используется для выделения ввода и выхода фильтра для предотвращения высокочастотного соединения. Лучше всего установить прокладку электромагнитного уплотнения между фильтром и панелью шасси (в некоторых приложениях в контактной промежутке необходима прокладка электромагнитного уплотнения, в противном случае утечка будет происходить в контактном зазоре). При использовании этого метода установки эффект фильтрации фильтра в основном зависит от производительности самого фильтра.
Рисунок 5 Схематическая схема фильтра на плате печатной платы
Как показано на рисунке 5, чтобы снизить затраты на продукты общего назначения, фильтр напрямую установлен на плате. Этот метод имеет некоторые преимущества с точки зрения прямых затрат, но фактический коэффициент эффективности затрат не высок. Потому что высокочастотные помехи будут напрямую индуцировать любую часть схемы фильтра, что приводит к выходу из строя фильтра. Следовательно, этот метод часто подходит только для ситуаций, когда частота помех очень низкая.
Если схема фильтра разработана на печатной плате, а заземление реализовано линии печатной платы, то заземление конденсатора фильтра Common Mode, то есть между конденсатором фильтра Common Mode и металлическим оболочкой или точкой заземления продукта, должно быть с соотношением сторон менее 3 печатных линий. Для заземления конденсатора фильтра дифференциального режима, то есть между конденсатором фильтра дифференциального режима и рабочим выводом заземления чипа интерфейса, также необходимо использовать печатную линию с соотношением сторон, менее 3. Это считается хорошей основой в смысле EMC.
Если этот метод фильтрации используется на плате PCB, то есть схема фильтра предназначена на блок питания переключения, и все еще возникают проблемы с EMC, средство для разработки устройства фильтрации общего режима на входе линии питания. Эти фильтрующие устройства могут подавлять только общие помехи.
Фактически, интерференционное напряжение, вызванное пространством к проводам, находится в форме общего режима. Схема может состоять из общего дросселя режима и двух конденсаторов с общим режимом фильтра для получения хорошего эффекта фильтрации.
Но будьте осторожны: общий режим y емкость здесь добавлена в исходный, что может привести к превышению стандарта тока утечки.
Этот метод деления фильтра на две части на плате и в порту имеет высокий коэффициент экономической эффективности. Этот метод может рассматриваться в ситуациях, когда контроль затрат не является строгим, но требования к подавлению помех высоки.
ПРИМЕЧАНИЕ. Наиболее эффективный способ решения проблем EMC Line - это установить фильтр линии питания на входе. Важным показателем для измерения фильтров является потеря вставки. Плохие фильтры и неправильная установка не будут работать, как и ожидалось. Чтобы получить желаемый эффект, не только фильтр должен соответствовать требованиям, но и метод установки важен.
Если схема фильтра разработана на печатной плате, а заземление реализовано линии печатной платы, то заземление конденсатора фильтра Common Mode, то есть между конденсатором фильтра Common Mode и металлическим оболочкой или точкой заземления продукта, должно быть с соотношением сторон менее 3 печатных линий. Для заземления конденсатора фильтра дифференциального режима, то есть между конденсатором фильтра дифференциального режима и рабочим выводом заземления чипа интерфейса, также необходимо использовать печатную линию с соотношением сторон, менее 3. Это считается хорошей основой в смысле EMC.
Если этот метод фильтрации используется на плате PCB, то есть схема фильтра предназначена на блок питания переключения, и все еще возникают проблемы с EMC, средство для разработки устройства фильтрации общего режима на входе линии питания. Эти фильтрующие устройства могут подавлять только общие помехи.
Фактически, интерференционное напряжение, вызванное пространством к проводам, находится в форме общего режима. Схема может состоять из общего дросселя режима и двух конденсаторов с общим режимом фильтра для получения хорошего эффекта фильтрации.
Но будьте осторожны: общий режим y емкость здесь добавлена в исходный, что может привести к превышению стандарта тока утечки.
Этот метод деления фильтра на две части на плате и в порту имеет высокий коэффициент экономической эффективности. Этот метод может рассматриваться в ситуациях, когда контроль затрат не является строгим, но требования к подавлению помех высоки.
ПРИМЕЧАНИЕ. Наиболее эффективный способ решения проблем EMC Line - это установить фильтр линии питания на входе. Важным показателем для измерения фильтров является потеря вставки. Плохие фильтры и неправильная установка не будут работать, как и ожидалось. Чтобы получить желаемый эффект, не только фильтр должен соответствовать требованиям, но и метод установки важен.
Для конструкции EMC конструкция фильтра EMI очень важна для тока общего режима, будь то ток интерференции общего режима, вводимый в интерфейс, или общий ток шума в режиме продуктов внутренней цепи.
- Для фильтра общего режима он не только уменьшает ток общего режима, но и
Емкостный фильтр общего режима также может изменить путь общего тока режима.
- Для фильтра дифференциального режима он не может изменить размер тока общего режима или пути тока общего режима, но он может преобразовать передачу тока общего режима из -за несбалансированной цепи передачи в сигнал интерференции дифференциального режима и отфильтровать.
