Model No: DAP2
DAP2 1A-10A 250VAC PCB Pase bajo
Actualidad nominal: 1A-10A Compacto de diseño montado en PCB Certificado de diseño montado en PCB: Cul, CQC, CE, ROHS se pueden personalizar de acuerdo con los requisitos del cliente. Soporte de muestras gratuitas
Cantidad :
Subscribe to our Newsletter
Filtro de paso bajo PCBes un filtro EMI especialmente diseñado para su uso en tableros de circuitos. ElDAP2Montado en PCB tiene un diseño compacto, adecuado para la instalación en tableros de circuitos con espacio limitado, y se puede personalizar de acuerdo con diferentes requisitos de escena para lograr funciones de filtrado en múltiples bandas de frecuencia.
El filtro filtra de manera efectiva los componentes de alta frecuencia de la señal de entrada y solo permite que pasen señales de baja frecuencia, reduciendo así el impacto del ruido de alta frecuencia en el sistema y mejorando la relación señal / ruido del sistema. Además, también puede proteger componentes sensibles dentro del sistema y evitar que el ruido de alta frecuencia afecte el rendimiento. En algunas aplicaciones, el filtro de paso bajo PCB también se puede utilizar para procesar previamente la señal de entrada para garantizar que cumpla con los requisitos de entrada del sistema.
El filtro filtra de manera efectiva los componentes de alta frecuencia de la señal de entrada y solo permite que pasen señales de baja frecuencia, reduciendo así el impacto del ruido de alta frecuencia en el sistema y mejorando la relación señal / ruido del sistema. Además, también puede proteger componentes sensibles dentro del sistema y evitar que el ruido de alta frecuencia afecte el rendimiento. En algunas aplicaciones, el filtro de paso bajo PCB también se puede utilizar para procesar previamente la señal de entrada para garantizar que cumpla con los requisitos de entrada del sistema.
Características clave
- Corriente calificada hasta 10a
- Adoptar el enlace PIN
- Versión de corriente de baja fuga opcional
- Diseño compacto, listo para instalar y reemplazar.
- Buen acoplamiento de alta frecuencia con carcasa de equipos
- Se pueden proporcionar versiones personalizadas de apariencia y parámetros a pedido
- Cumplir con Cul, CE, ROHS, Certificaciones de seguridad relacionadas con CQC
Especificaciones técnicas
Especificación | Detalles |
Modelo: | DAP2 |
Solicitud: | Electrodomésticos comerciales/industriales/de consumo |
Fase: | Monofásico |
Estructura: | De una sola etapa |
Voltaje operativo máximo: | 275 VAC |
Corriente nominal: | 1a - 10a |
Corriente de fuga: | ≤ 0.5mA |
Nivel de voltaje de soporte: | 2150 VAC |
Rango de frecuencia: | 50/60Hz |
Temperatura de funcionamiento: | -25 ° C ~ +85 ° C |
Certificaciones: | UL, CQC, CE |
Dimensiones (mm): | 25 × 35 × 21 (W × H × D) |
Peso (g): | 40 |
Tipo de conexión: | Montado en PCB |
Fotos de productos

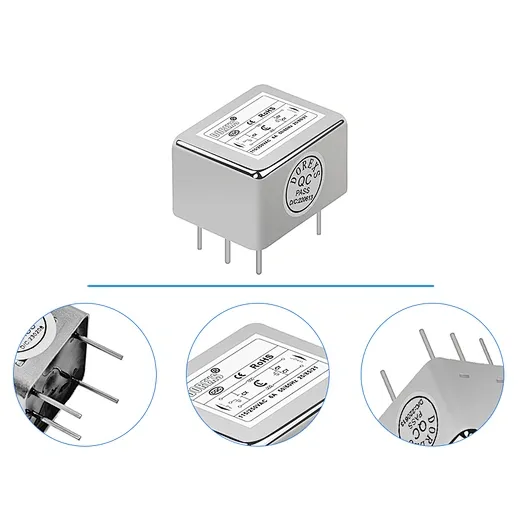

Imagen de detalle

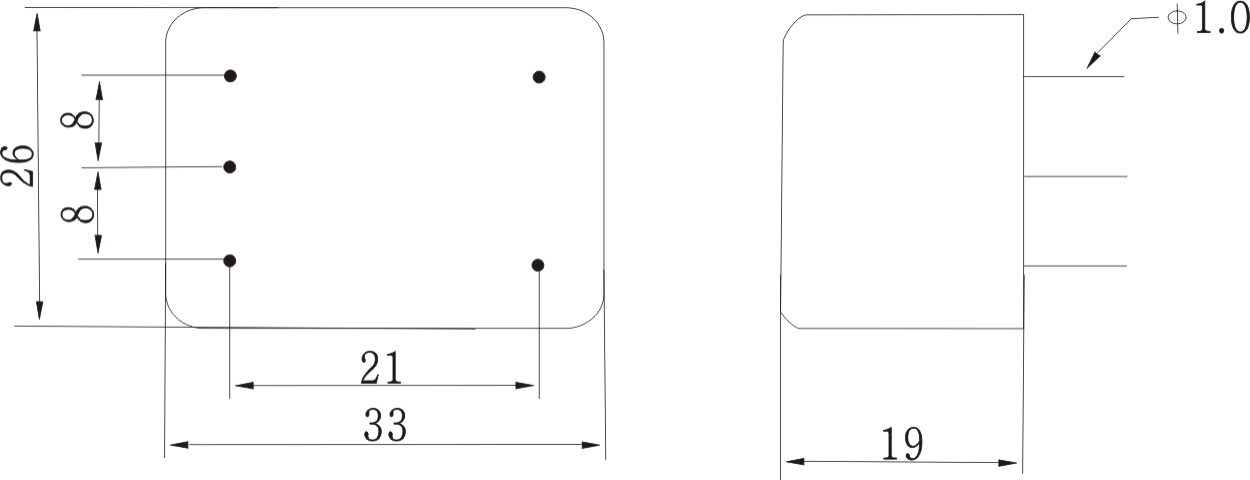

Dimensión general （± 1 mm)
Diagrama de circuito
Opciones de personalización
La longitud del cable y el tipo de interfaz se pueden personalizar de acuerdo con las necesidades del cliente. Dorexs también puede personalizar los parámetros del filtro EMI y las dimensiones de apariencia de acuerdo con los requisitos del equipo del cliente. En Dorexs, todo se basa en los requisitos del cliente y estamos comprometidos a crear soluciones EMI exclusivas para los clientes.
Aprobaciones y cumplimientos
Aplicaciones
- Electrodomésticos
- Equipo de prueba y medición
- Equipo médico
- Sistema de protección contra incendios
- Sistema de monitoreo de seguridad urbana
- Equipo de iluminación de escenario
- Sistema de control de la red eléctrica
- Sistema de transmisión de iluminación LED
- Robot de automatización industrial
Dorexsofrece más opciones de filtro EMI de PCB de PCB de una sola fase, por favorContáctenos.
