Filtro EMI de cable de cuatro fase de la serie C
Model No: C Series Three Phase Four Wire EMI Filter

Filtro EMI de cable de cuatro fase de la serie C

6A-100A Tres fase Cuatro Corriente de fuga baja adecuada para el sistema de circuito de Wye
Cantidad :
enviar contacto
ElFiltro EMI de cuatro hilos trifásicosBloquea la corriente de alta frecuencia a través de la inductancia, mientras que el condensador de cortocircuitos de alta frecuencia de alta frecuencia, reduciendo así la interferencia de alta frecuencia transmitida a la línea de alimentación. Este tipo de filtro generalmente se usa en redes de distribución y sistemas de energía trifásicos industriales, como automatización industrial, centros de datos, sistemas de control de ascensores, etc. Esta serie deFiltros de energía trifásicospuede suprimir efectivamente la interferencia electromagnética de alta frecuencia, mejorando así la estabilidad y la seguridad del equipo.

Parámetros técnicos

  • Nombre del producto: Filtro EMI de cable de cuatro fase de la serie C
  • Corriente nominal: 6a-100a
  • Voltaje nominal: 250VAC/440VAC
  • Frecuencia de trabajo: 50/60Hz
  • Resistencia a aislamiento: ＞ 200mΩ@500vdc
  • Rango de temperatura: -25 ℃ ~ 85 ℃
  • Aumento de la temperatura: ＜ 30 ℃
  • Voltaje de prueba de soporte: 1500VDC (línea/línea), 2250VAC (línea/tierra)
  • Resistencia al fuego: UL 94V-0

Modelo

Calificado

Actual

Fuga

Actual

Caparazón

modelo

Método de conexión

Diagrama de circuito

Ingresar

Producción

DAC46-6A6A<2.0MA<2.0MAC46TornilloTornillo

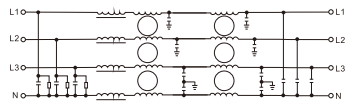

Three Phase Four Wire EMI Filter

DAC46-10A10A<2.0MA<2.0MAC46TornilloTornillo
DAC44-60A60A<3.0MA<3.0MAC44TornilloTornillo
DAC44-100A100A<3.0MA<3.0MAC44TornilloTornillo

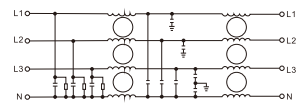

DBC42-10A10A<2.0MA<2.0MAC42TornilloTornilloThree Phase Four Wire EMI Filter
DBC42-20A20A<2.0MA<2.0MAC42TornilloTornillo
DBC44-50A50A<3.0MA<3.0MAC44TornilloTornillo
DBC44-100A100A<3.0MA<3.0MAC44TornilloTornillo
DCC41-6A6A<2.0MA<2.0MAC41TornilloTornilloThree Phase Four Wire EMI Filter
DCC41-10A10A<2.0MA<2.0MAC41TornilloTornillo
DCC42-20A20A<2.0MA<2.0MAC42TornilloTornillo
DCC44-50A50A<3.0MA<3.0MAC44TornilloTornilloThree Phase Four Wire EMI Filter
DDC42-10A10A<4.0MA<4.0MAC42TornilloTornillo
DDC43-20A20A<4.0MA<4.0MAC43TornilloTornillo
DDC44-50A50A<6.0MA<6.0MAC44TornilloTornillo
DDC45-100A100A<6.0MA<6.0MAC45TornilloTornillo
request a quotedownload date sheet


Características

  • Filtro EMI de alambre de cuatro fase de cuatro fase
  • Excelente modo diferencial y características de rechazo del modo común
  • Baja corriente de fuga
  • Alta pérdida de inserción
  • personalizable

Dimensión general （± 1 mm)

Three Phase Four Wire EMI Filter Overall Dimension（±1mm)

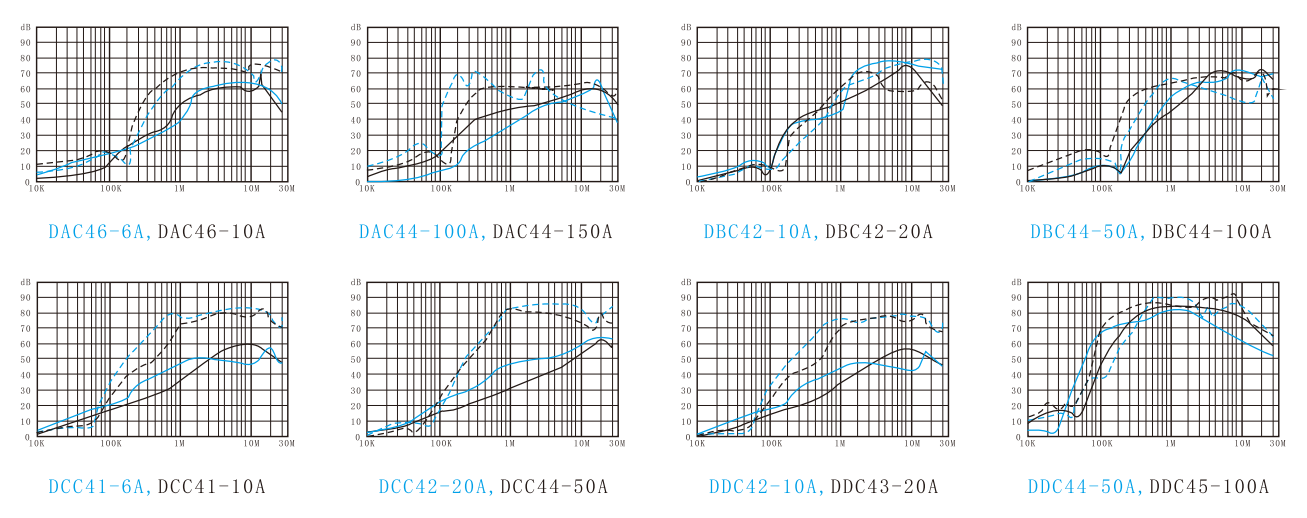

Pérdida de inserción (—— Modo común ------ Modo diferencial）

Three Phase Four Wire EMI Filter Insertion loss (——Common mode ------Differential mode）


Solicitud

Los filtros EMI de cable de cuatro fase de cuatro fase se utilizan principalmente en sistemas de suministro de energía trifásico. Las siguientes son algunas áreas de aplicación:

  • Convertidor de frecuencia
  • Conductor de motor
  • SOCIEDAD ANÓNIMA
  • Unión Postal Universal
  • SMPS
  • Energía eólica
  • Sistema fotovoltaico

Dorexs proporciona másFiltros de EMI de alambre de cuatro fase de cuatro fase.Póngase en contacto con nuestro equipoPara encontrar su solución personalizada.

¿Por qué elegir filtros EMI de cable trifásicos de cuatro fase?
El filtro EMI de cable de cuatro fase de cuatro está especialmente diseñado para el sistema de fuente de alimentación WYE, en comparación con el filtro EMI monofásico. Los filtros de EMI de cuatro fase de cuatro fase pueden ser más adaptables a los entornos electromagnéticos complejos y tienen capacidades de supresión de interferencia electromagnética más eficientes. El filtro EMI de alambre de cuatro fase cuatro tiene líneas trifásicas y una línea neutral, que puede suprimir la interferencia en cada línea de fase, mejorar significativamente la estabilidad y la confiabilidad del sistema, y ​​permitir que el equipo cumpla con las regulaciones de EMC relevantes.

Dorexs Serie CFiltros de EMI de alambre de cuatro fase de cuatro fase
En Dorexs puede encontrar una amplia gama de filtro EMI de cable de cuatro fase cuatro de la serie C estándar. Esta serie de filtros trifásicos es adecuada para el equipo de suministro de energía de cuatro líneas (WYE) trifásicos (WYE) y puede ayudarlo a cumplir con las estrictas regulaciones de EMC. El voltaje nominal de esta serie de filtros EMI es de 250 VAC/440VAC, y la corriente nominal puede alcanzar 100A. Si tiene más requisitos, en Dorexs, también puede disfrutar de servicios de personalización integrales proporcionados por nuestro equipo de diseñadores.
Explore nuestro rango de filtro EMI de cable de cuatro fase de la serie Copciones oPóngase en contacto con nuestro equipoPara obtener más información sobre los productos que pueden ayudar a cumplir con sus requisitos.
