Filtro de fase 3 de bloque terminal DAC41

Model No: DAC41

DAC41 6A-30A Bloque de terminales Filtro de ruido de alimentación EMI trifásico de 4 líneas | Solución EMC de 380/440 VCA

Filtro EMI Trifásico – WYE (Estrella)

Corriente nominal de 6A a 30A para aplicaciones industriales trifásicas

Baja corriente de fuga, ideal para equipos eléctricos sensibles

Certificaciones: CE, RoHS

Personalización disponible según los requisitos del cliente

Muestras gratuitas disponibles para pruebas

Cantidad :

enviar contacto

Subscribe to our Newsletter

ElDAC41seriebloque de terminalestipo trifásico de cuatro hilos (WYE) El filtro EMI es un filtro de interferencia electromagnética compacto y rentable diseñado para sistemas de alimentación trifásicos de 380/440 VCA con corrientes nominales de6A a 30A. Suprime de manera confiable el ruido conducido de alta frecuencia, protege equipos sensibles y ayuda a que los sistemas cumplan con los estándares EMC. Su tamaño pequeño y su práctico montaje en bloque de terminales lo hacen ideal para una variedad de aplicaciones industriales y electrónicas.

Características clave

Rango de corriente nominal: 6A / 10A / 20A / 30A, selección flexible disponible
Diseñado específicamente para sistemas de energía trifásicos de cuatro hilos.
Atenúa eficazmente la interferencia en modo común y en modo diferencial
Entrada y salida de bloque de terminales para una fácil conexión
Tamaño compacto y rentable, adecuado para aplicaciones sensibles al coste
Certificado CE y RoHS, compatible con estándares globales
Los parámetros (corriente, corriente de fuga, método de montaje) se pueden personalizar a pedido
Filtra eficazmente el ruido de alta frecuencia y los armónicos de la fuente de alimentación.
Proporciona protección contra sobrecorriente, protección contra sobretensión y protección contra sobretemperatura.
Versión opcional de baja corriente de fuga disponible

Especificaciones técnicas

Especificación

Detalles

Modelo:

DAC41

Solicitud:

Industrial/Comercial

Fase:

trifásico

Estructura:

monoetapa

Voltaje de funcionamiento máximo:

250-480 VCA

Corriente nominal:

3A - 30A

Corriente de fuga:

≤ 2,0 mA

Soportar nivel de voltaje:

2250 VCA

Rango de frecuencia:

50/60Hz

Temperatura de funcionamiento:

-25°C ~ +85°C

Certificaciones:

CQC, CE

Dimensiones (mm):

96 × 80 × 43 (Ancho×Alto×Largo)

Peso (g):

400

Tipo de conexión:

Tornillo/bloque de terminales

Imágenes del producto

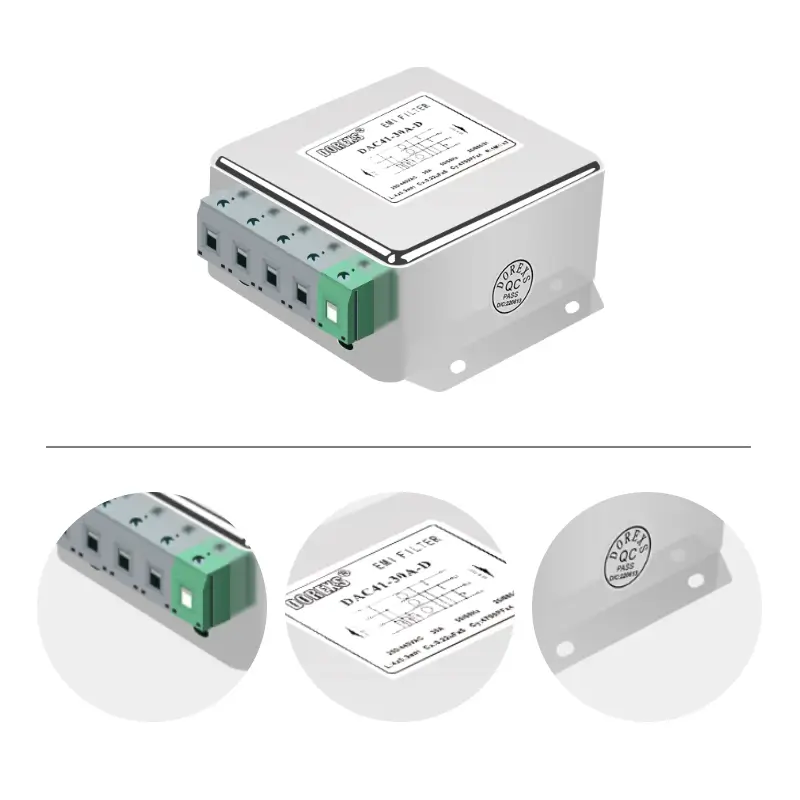

Imagen detallada

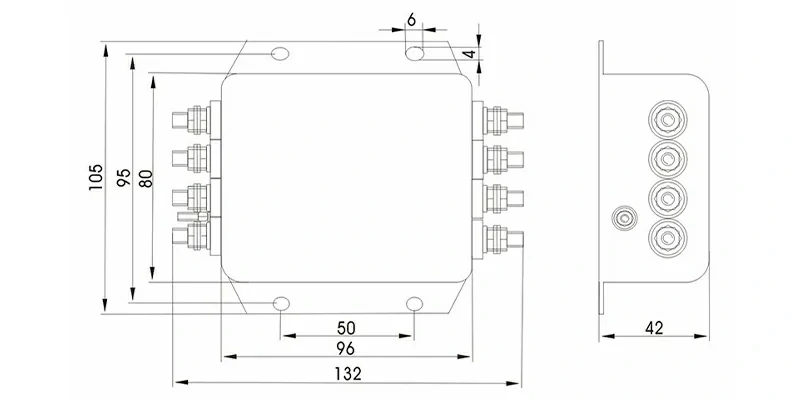

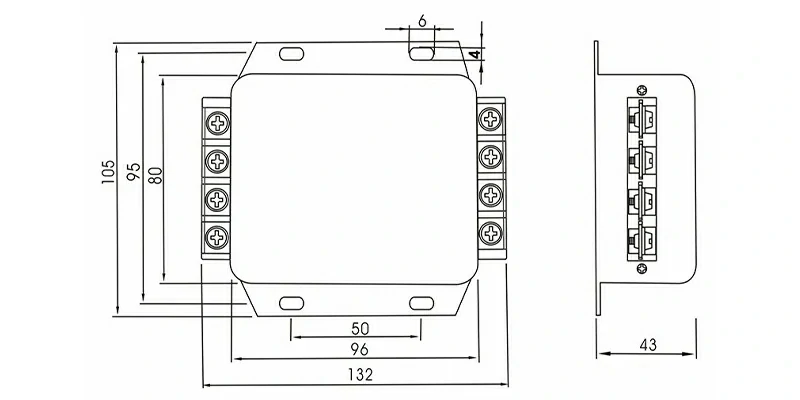

Dimensión total (±1 mm)

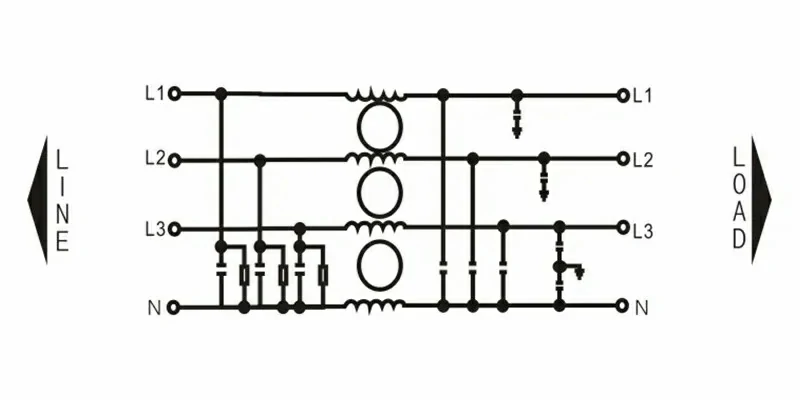

Diagrama de circuito

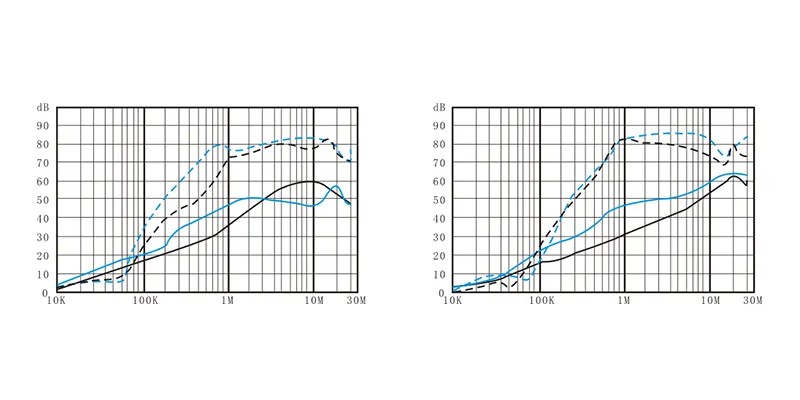

Pérdida de inserción

DAC41 terminal block 3-phase EMI filter insertion loss curve for common mode and differential mode

Opciones de personalización

La longitud del cable y el tipo de interfaz se pueden personalizar según las necesidades del cliente. DOREXS también puede personalizar los parámetros del filtro EMI y las dimensiones de apariencia según los requisitos del equipo del cliente. En DOREXS, todo se basa en los requisitos del cliente y estamos comprometidos a crear soluciones EMI exclusivas para los clientes.

Aprobaciones y Cumplimientos

Solicitud

Inversores y convertidores de frecuencia trifásicos
máquinas herramienta industriales
Fuente de alimentación industrial
sistema informático fijo
Equipos de resonancia magnética y rayos X.
Equipo de servicio de alimentos.
Ascensores y escaleras mecánicas.
Máquinas expendedoras comerciales
consola de juegos
Convertidor de frecuencia
Equipo de prueba

DOREXofrece másbloque de terminales filtro trifásicoopciones, por favorcontáctanos.
