Filtro EMI para luces LED
Filtro EMI de iluminación LED
Model No: DAA1 EMI filter for led lights

Filtro EMI para luces LED | Supresión de ruido de iluminación LED monofásica de 1 A a 10 A

Filtro EMI Monofásico

Corriente nominal: 1A–10A apta para múltiples aplicaciones

Certificaciones UL y CE para mayor seguridad y conformidad

Reduce al mínimo las interferencias EMI en sistemas de iluminación LED
Cantidad :
enviar contacto

La iluminación LED no genera EMI, pero el controlador del sistema de iluminación genera EMI. Esta EMI puede ingresar a la línea eléctrica o filtrarse al exterior, causando interferencias a sí mismo o a otros dispositivos electrónicos. Al construir o actualizar sistemas de iluminación, especialmente en el cableado de casas residenciales, los filtros EMI son esenciales para garantizar un funcionamiento adecuado y minimizar las interferencias. En comparación con las bombillas tradicionales, las bombillas LED pueden ser más sensibles a la EMI y pueden presentar diferentes tasas de falla o problemas de compatibilidad en ciertos circuitos.Filtrado EMI para luces LEDes un tema clave en las instalaciones eléctricas modernas, con un enfoque en optimizar el rendimiento y el cumplimiento.
Para solucionar este problema, DOREXS ha diseñado unFiltro EMI para luces LED. Esta serie de productos tiene certificación UL y un sólido rendimiento de seguridad. Estos filtros pueden ayudar a reducir o filtrar la interferencia electromagnética generada por el controlador de iluminación para garantizar que el equipo cumpla con las regulaciones de la FCC.


Parámetros técnicos

Parámetro

Valor

Modelo:
Filtro EMI DAA1 para luces LED
Fase:
Monofásico
Tensión nominal:
115–250 VCA
Corriente nominal:
1A – 10A
Frecuencia de funcionamiento:
50 / 60Hz
Temperatura de funcionamiento:
–25°C ~ +85°C
Tensión soportada:
1500 VCC (línea-línea), 2150 VCA (línea-tierra)
Clasificación de retardante de llama:
UL 94V-0
Certificaciones:
UL, CE, RoHS (según cumplimiento estándar)
Solicitud:
Sistemas de iluminación LED domésticos, comerciales, viarios e industriales.

Estas son las especificaciones clave del filtro EMI DAA1 para luces LED.

Características de los filtros EMI para luces LED.

Los filtros EMI para luces LED son componentes esenciales que garantizan el funcionamiento fluido y sin interferencias de los sistemas de iluminación LED. A continuación se ofrece una descripción general de sus funciones y beneficios:

  • Reducir el ruido
  • Mejore la confiabilidad del sistema LED
  • Ayude a que los productos cumplan con los estándares EMC
  • Proteja los controladores LED: un buen controlador LED, cuando se combina con un filtro EMI, garantiza un funcionamiento confiable.
  • Mejorar el rendimiento y la vida útil
Los filtros EMI ayudan a estabilizar cargas como luces LED y otros equipos sensibles. El filtro es especialmente importante para proteger el controlador LED del ruido eléctrico.

Imágenes del producto

Imagen detallada

daa1 lineDAA1 insert

Dimensión total (±1 mm)

emi filter for led lights-LINE Overall Dimension（±1mm)

emi filter for led lights-INSERT Overall Dimension（±1mm)
Nota: El diagrama de dimensiones anterior indica las posiciones de las entradas y salidas del filtro, que son esenciales para el filtrado EMI adecuado y el mantenimiento de la calidad de la energía en aplicaciones de controladores LED.

Diagrama de circuito

emi filter for led lights Circuit Diagram

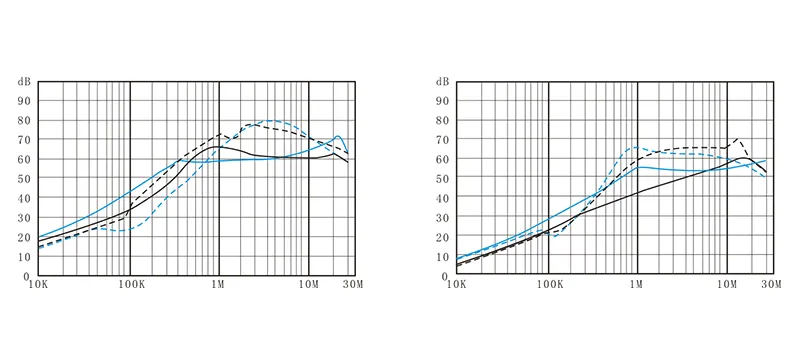

Pérdida de inserción

emi filter for led lights insertion loss

Ventajas técnicas

  1. Proporciona una atenuación estable del ruido conducido sobre las frecuencias de conmutación típicas de los controladores LED (comúnmente en el rango de decenas de kHz a MHz), lo que reduce la EMI tanto conducida como radiada.
  2. Mejora la confiabilidad y la vida útil de la iluminación LED al prevenir fallas de funcionamiento inducidas por ruido electromagnético, parpadeos o interferencias con dispositivos electrónicos sensibles cercanos (por ejemplo, dispositivos de control y audio).
  3. Ayuda a cumplir con los requisitos de cumplimiento de EMC/EMI para equipos de iluminación LED, fundamentales para instalaciones comerciales y exteriores.
  4. La estructura compacta y la amplia tolerancia de voltaje/corriente (115–250 VCA, 1–10 A) lo hacen versátil para varios diseños de iluminación LED.

Solicitud

  • Sistemas de iluminación para el hogar.
  • Placas de controladores LED y módulos de fuente de alimentación
  • Sistemas de iluminación residencial industrial y comercial.
  • Sistemas de alumbrado público exterior.
  • Sistemas de iluminación para tiendas

Aprobaciones y Cumplimientos

Approvals and Compliances
Todos los productos se someten a una estricta verificación para garantizar que cumplan con los estándares internacionales.

Consulta

Si está buscando una solución confiable de supresión de interferencias electromagnéticas (EMI) de iluminación LED, especialmente adecuada para aplicaciones comerciales, industriales o exteriores, contáctenos. Le proporcionaremos:
  1. Muestras gratuitas para su evaluación.
  2. Soporte técnico y orientación para la selección de filtros.
  3. Especificaciones de filtro personalizadas (voltaje, corriente, cableado, forma)
  4. Precios competitivos y entrega rápida.

Preguntas frecuentes

1.¿Por qué utilizar un filtro EMI para luces LED?

Los LED por sí mismos no generan EMI; la verdadera fuente de interferencia es la fuente de alimentación del controlador LED (fuente de alimentación conmutada). La conmutación de alta velocidad de la fuente de alimentación conmutada genera una gran cantidad de ruido de alta frecuencia. Si no se trata, este ruido puede conducirse a la red eléctrica a través de las líneas eléctricas o irradiarse a equipos cercanos, provocando interferencias de TV/audio, inestabilidad de la señal e incluso afectando el cumplimiento de EMC.
El uso de un filtro EMI dedicado puede suprimir eficazmente este ruido de alta frecuencia, mejorar la compatibilidad electromagnética (EMC) del sistema y garantizar el funcionamiento estable y seguro de los dispositivos de iluminación LED y sus equipos periféricos.

2. ¿Cómo garantizamos la calidad del producto?

Nuestros productos de filtrado cuentan con certificaciones UL, CE, ISO9001 y ROHS, y cada producto estará sujeto a una inspección final antes de salir de fábrica.

3. ¿Puedo obtener un filtro EMI personalizado para aplicaciones LED especiales?

Sí. DOREXS admite la personalización basada en los parámetros de su equipo (voltaje, corriente, forma, cableado, etc.) para satisfacer necesidades regulatorias o de diseño especiales.

4. ¿El uso exclusivo de bombillas LED garantiza la seguridad EMI?

No. Incluso si se utilizan bombillas LED, el controlador puede emitir EMI. Sin un filtro EMI adecuado y un buen diseño, la EMI aún puede interferir con otros dispositivos o fallar las pruebas de EMC.

5. ¿Podemos proporcionar? ¿Qué servicio?

Condiciones de entrega: MANDO, CFR, CIF, EXW, FCA
Moneda de pago: USD, EUR, RMB
Método de pago: T/T, L/C, MoneyGram, Western Union, Efectivo

6. ¿Qué productos puedo comprarles?

Filtros EMI/EMC, transformadores, reactores, cables aislados y tomas de corriente, etc.


¿Cómo se genera EMI en las luces LED?

La principal fuente de EMI en las luces LED es generada por el circuito de accionamiento del sistema. Los siguientes son los principales puntos clave:

1. Fuente de alimentación conmutada

Cuando se utiliza una fuente de alimentación conmutada para convertir CA a CC, los cambios transitorios de voltaje y corriente generados por los tubos MOS, los transformadores de alta frecuencia y los transformadores rectificadores dentro de la fuente de alimentación conmutada durante el proceso de conmutación generarán una gran cantidad de ruido EMI. El ruido de modo común contribuye significativamente a la EMI en los circuitos de iluminación LED, y comprender sus efectos es crucial para un filtrado EMI eficaz.

2. Diseño y enrutamiento de PCB

Disposición y enrutamiento de PCB Una disposición de PCB y un diseño de cableado irrazonables pueden provocar un acoplamiento de alta frecuencia entre las líneas eléctricas y las líneas de tierra, lo que también puede producir ruido EMI. Además, los armónicos generados por los dispositivos de conmutación pueden aumentar aún más la EMI, lo que afecta el rendimiento y la confiabilidad de los sistemas LED.

Métodos para reducir la EMI en luces LED

Si desea reducir la EMI en las luces LED, puede minimizar las fuentes de interferencia generadas por la propia fuente de alimentación y utilizar métodos para suprimir las interferencias o producir componentes y circuitos con menos interferencias y realizar un diseño razonable. El siguiente es el contenido específico:
(1) Reducir dv/dt y di/dt (reducir su valor máximo y ralentizar su pendiente)
(2) Aplicación razonable de varistor para reducir la sobretensión
(3) La red de amortiguación suprime el exceso
(4) Utilice diodos con características de recuperación suave para reducir la EMI de alta frecuencia.
(5) Corrección activa del factor de potencia y otras tecnologías de corrección de armónicos
(6) Utilice un filtro de línea eléctrica diseñado adecuadamente
(7) Tratamiento de puesta a tierra razonable
(8) Medidas de protección efectivas
(9) Diseño de PCB razonable

Elija un filtro EMI dedicado para luces LED

Al elegir un filtro EMI dedicado para luces LED, considere los siguientes factores:
1.Clasificaciones de voltaje y corriente.
2.Rango de atenuación
3.Pérdida de inserción
4.Tamaño y forma
5. Cumplimiento del producto del filtro EMI
Asegúrese de conectar correctamente el filtro EMI de acuerdo con las instrucciones del fabricante para evitar problemas con el rendimiento del LED y anomalías eléctricas.

Instalación de filtro EMI especial para luces LED.

Para lograr el mejor efecto de supresión de ruido, se deben utilizar medidas correctas y razonables.Métodos de instalación del filtro EMIHará que el efecto de supresión duplique el resultado con la mitad del esfuerzo. El siguiente es el método de instalación recomendado:
1. Ubicación de instalación: Instalar el filtro EMI dedicado para luces LED cerca del controlador ayudará a mejorar el efecto de supresión.
2. Conexión a tierra: asegúrese de que el filtro esté conectado a tierra correctamente para mejorar la supresión del ruido.
3. Blindaje: utilice cables blindados siempre que sea posible para reducir aún más la EMI.

Filtro EMI DOREXS para luces LED

DOREXS es ​​un fabricante profesional de filtros EMI con 15 años de experiencia. Si el filtro EMI estándar para luces LED no puede cumplir con sus requisitos, puede proporcionar los parámetros de diseño del equipo de su producto y podemos diseñar un filtro EMI personalizado para usted basado en ellos.
