Condensador pasante

Un condensador pasante, también conocido como filtro pasante, es un filtro de tres terminales; Proporciona una alta pérdida de inserción en una amplia banda de frecuencia de KHz a GHz. En términos generales, los condensadores pasantes proporcionan un mayor nivel de supresión de interferencias electromagnéticas que otros tipos de condensadores, lo que es particularmente relevante para dispositivos de circuito con fuentes de impedancia inferiores a 50 Ω.
Dado que está montado directamente en un panel metálico, su inductancia de tierra es menor y casi no hay influencia de la inductancia del cable. Además, sus terminales de entrada y salida están aislados mediante placas metálicas, eliminando el acoplamiento de alta frecuencia. Estas dos características determinan que el condensador pasante tenga un efecto de filtrado cercano al de un condensador ideal.

Parámetros técnicos

Tensión de funcionamiento continuo:	50 V, 100 V, 200 V, 500 V, 800 V, 1000 V máx. 125/250 VCA, 50/60 Hz 400 VCA, 50/60 Hz	Corriente nominal:	7 ~ 32 A a 60°C máx.
Características de temperatura:	NP0 (-55°C ~ +125°C, △C/C: 0±30ppm/℃) SL (-55°C ~ +125°C, △C/C: +350 ~ -1000ppm/℃) Y5P (-25°C ~ +85°C, △C/C: ±10%) X7R (-55°C ~ +125°C, △C/C: ±15%) Y5U (-25°C ~ +85°C, △C/C: +22% ~ -56%) Y5V (-25°C ~ +85°C, △C/C: +22% ~ -82%)	Rigidez dieléctrica:	<200 VCC (3U) ≥ 200 VCC (2,5U) ≥ 500 VCC (2U) ≥ 800 VCC (1,5U) ≤ 400 VCA (1000 + 2U)
Tensión máxima de prueba:	2500 VCC, 5 s	Resistencia de aislamiento:	< 0.01μF, R >10.000 MΩ > 0,025 μF, t > 100 s
Tangente de pérdida (tanб):	<0,03 ≤ 0,05 máx.	Precisión de capacitancia:	Z（-20% ~ +80%） S (-20% ~ +50%) M (-20% ~ +20%) P (0% ~ +100%)
Estándar de revestimiento de plata:	SJ/T 11110-2016

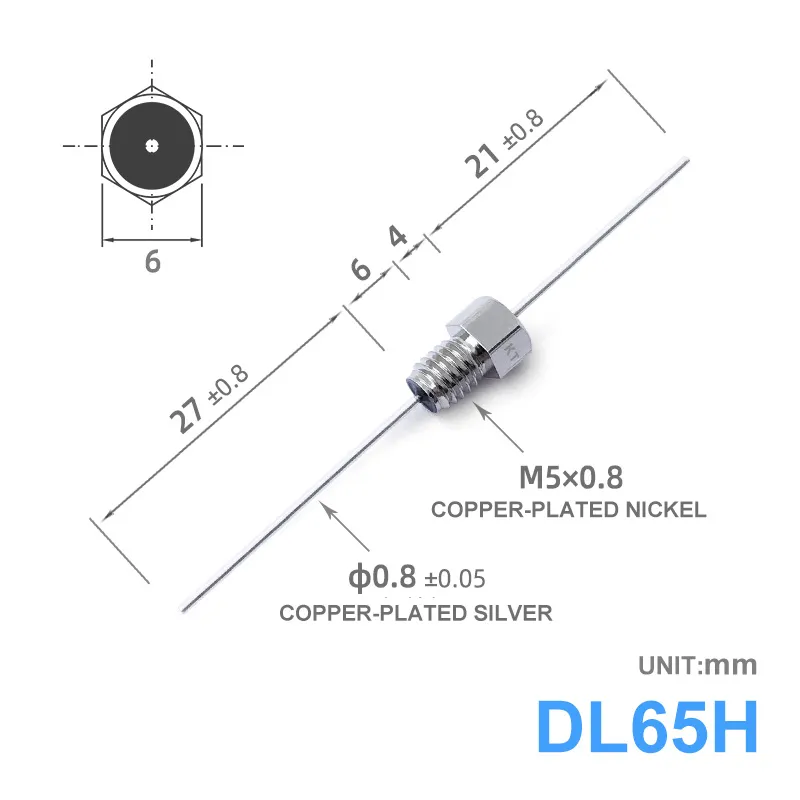

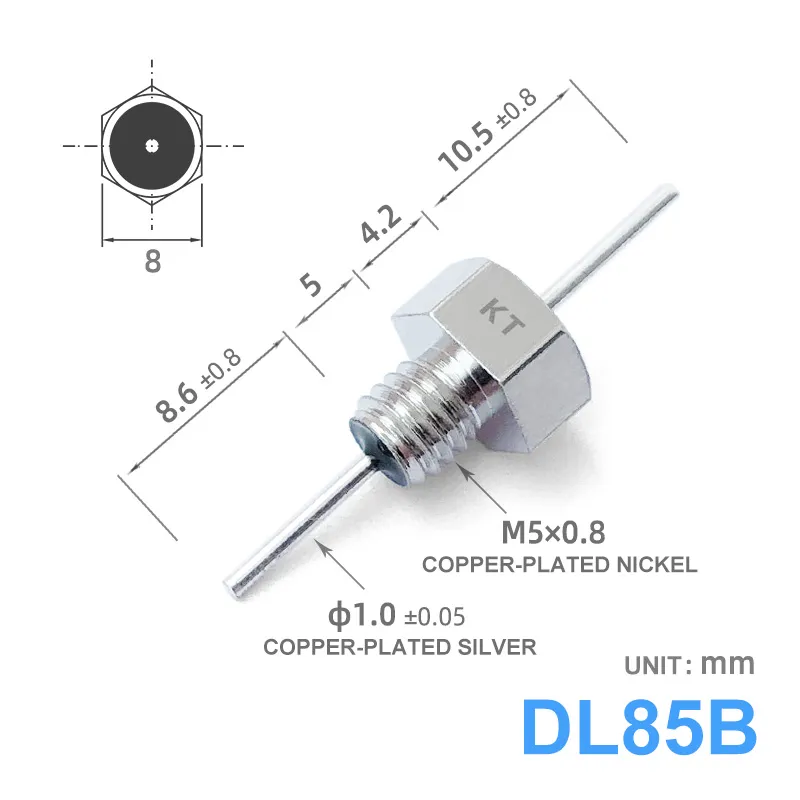

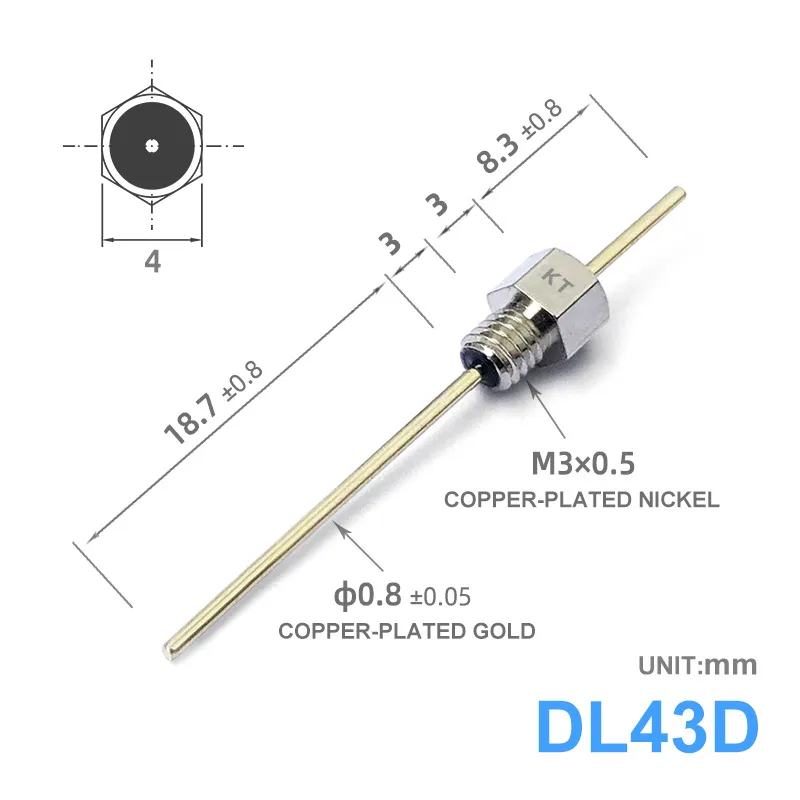

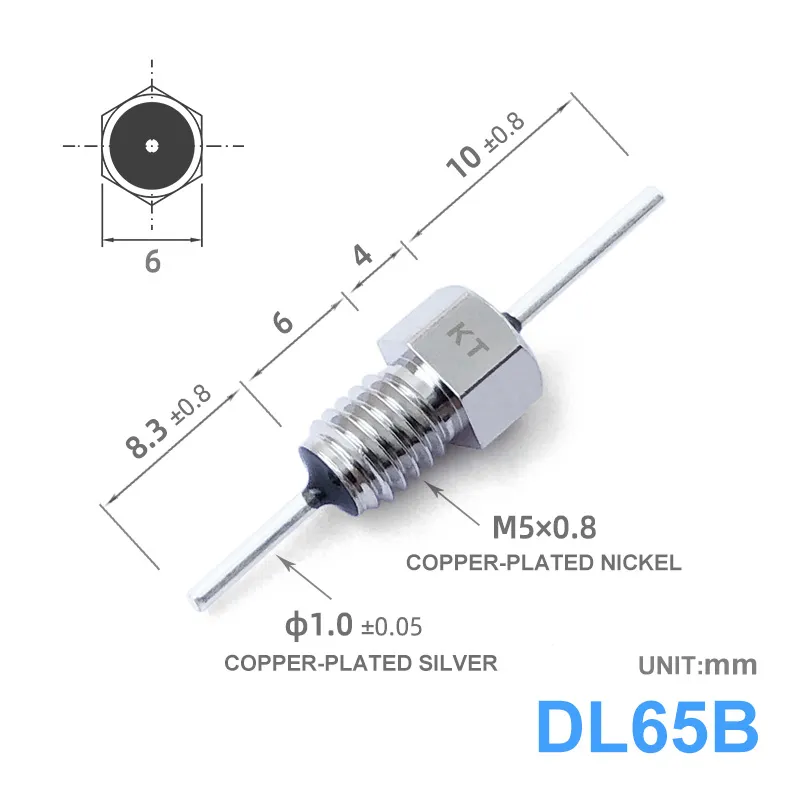

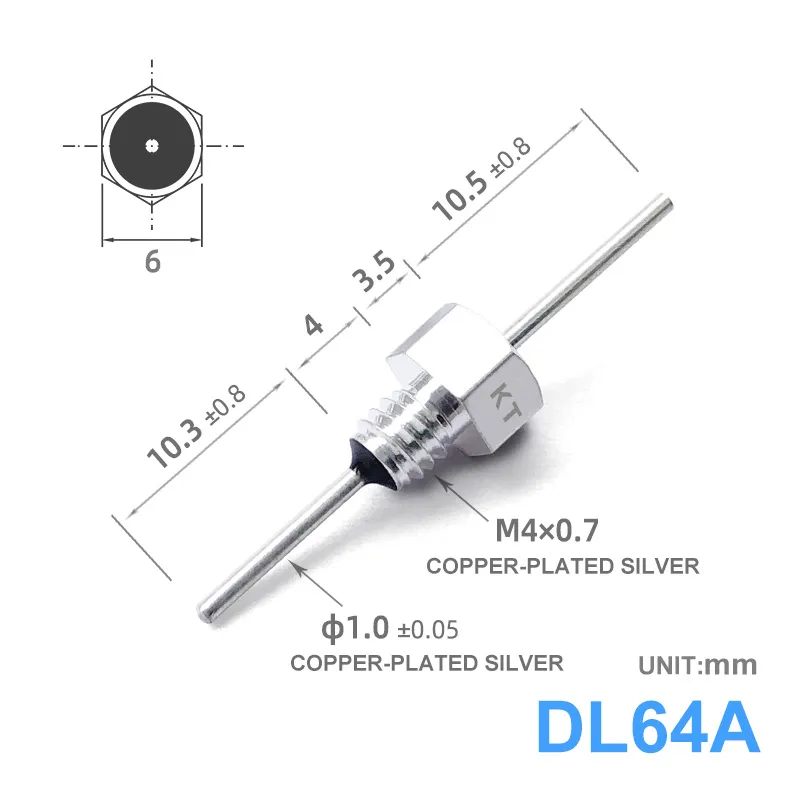

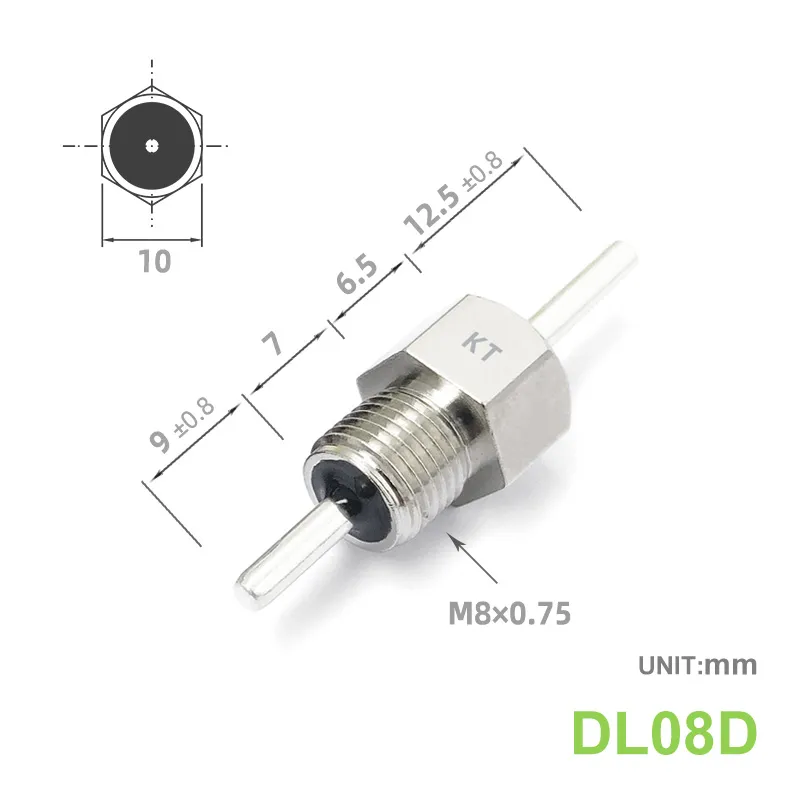

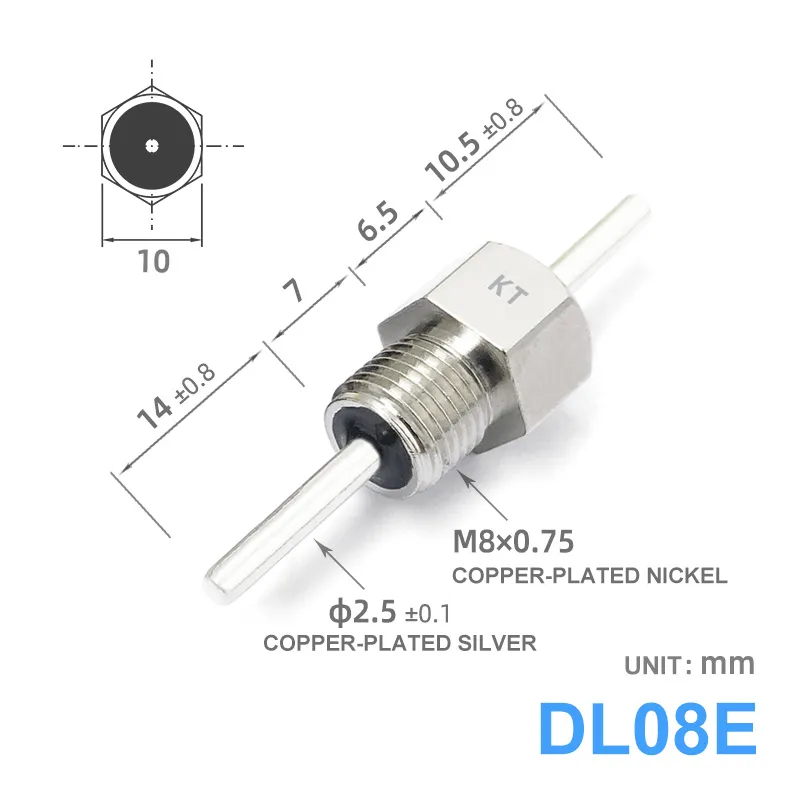

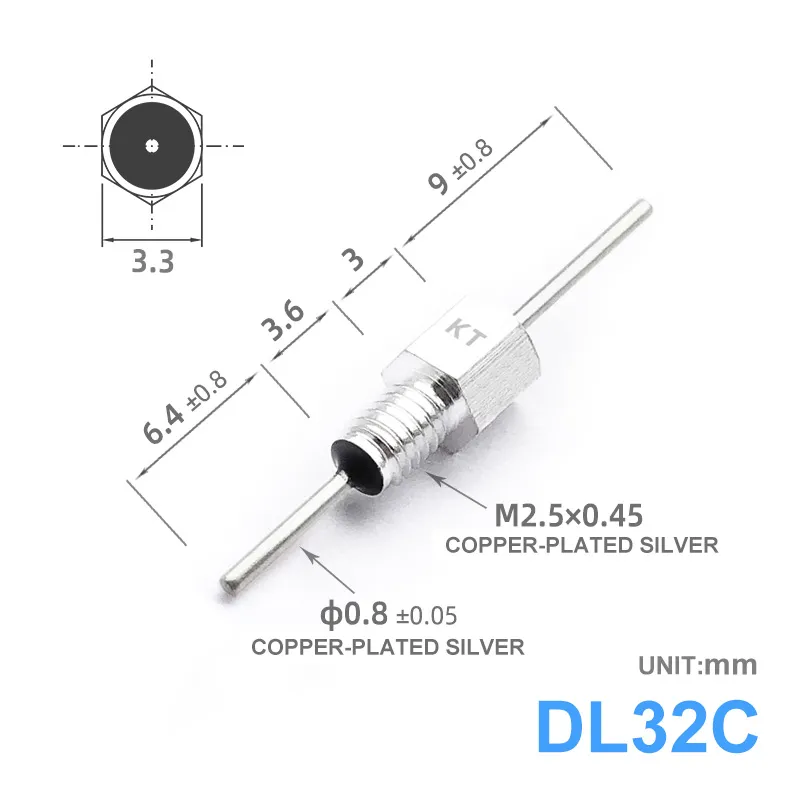

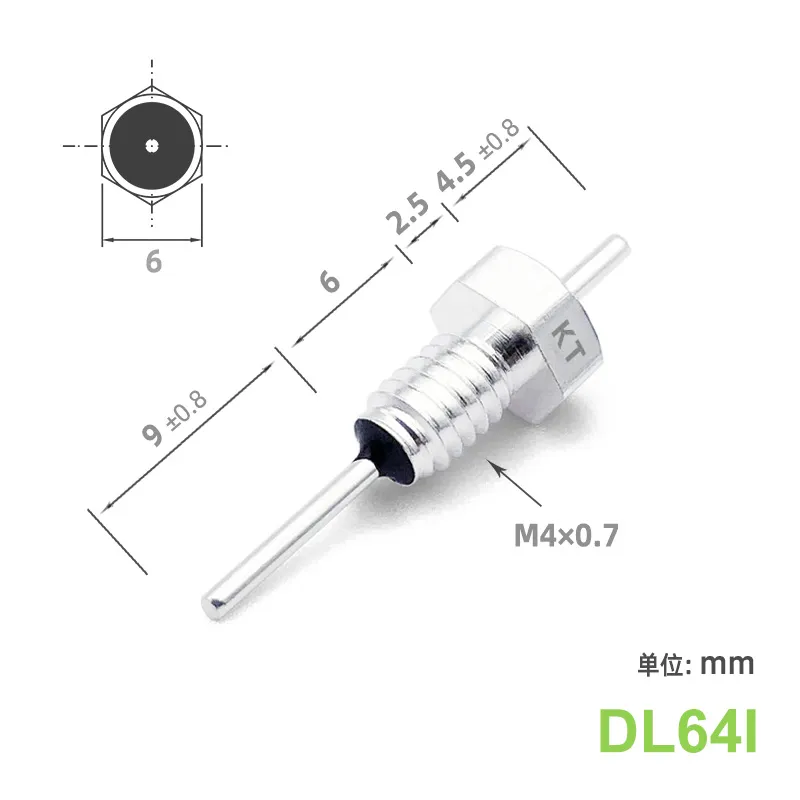

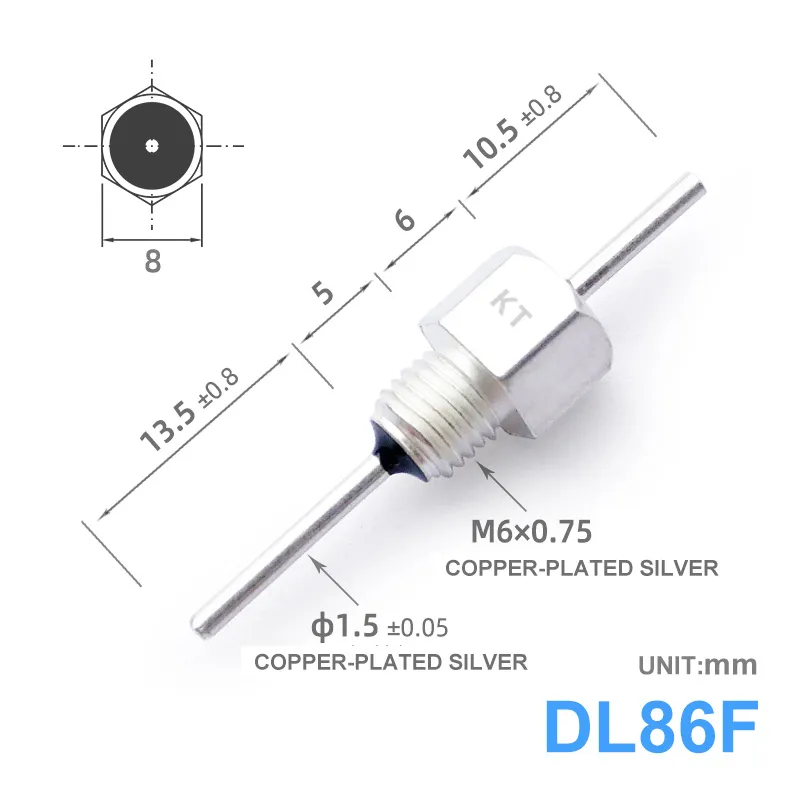

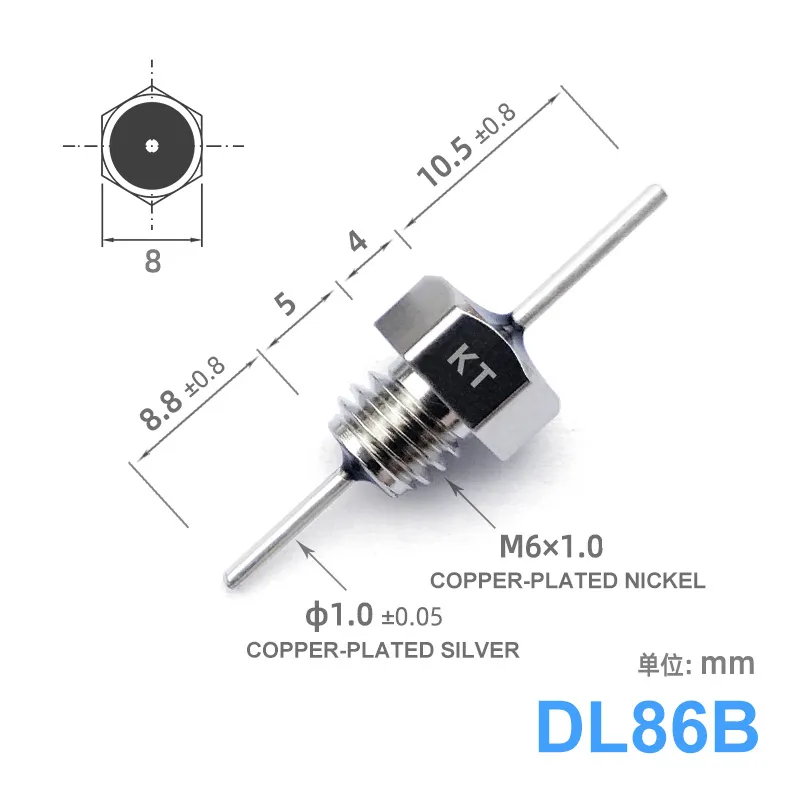

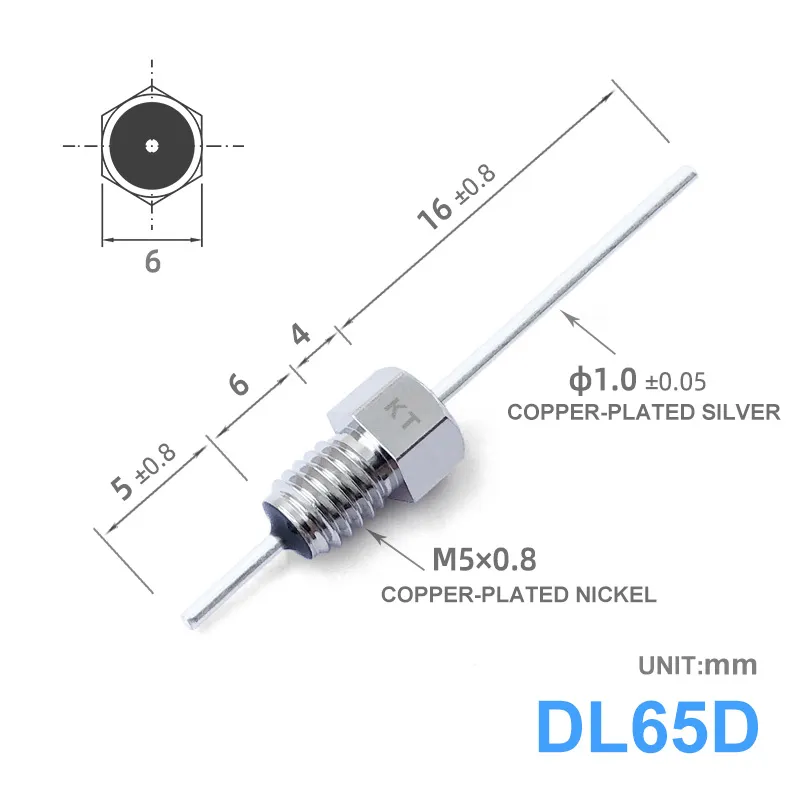

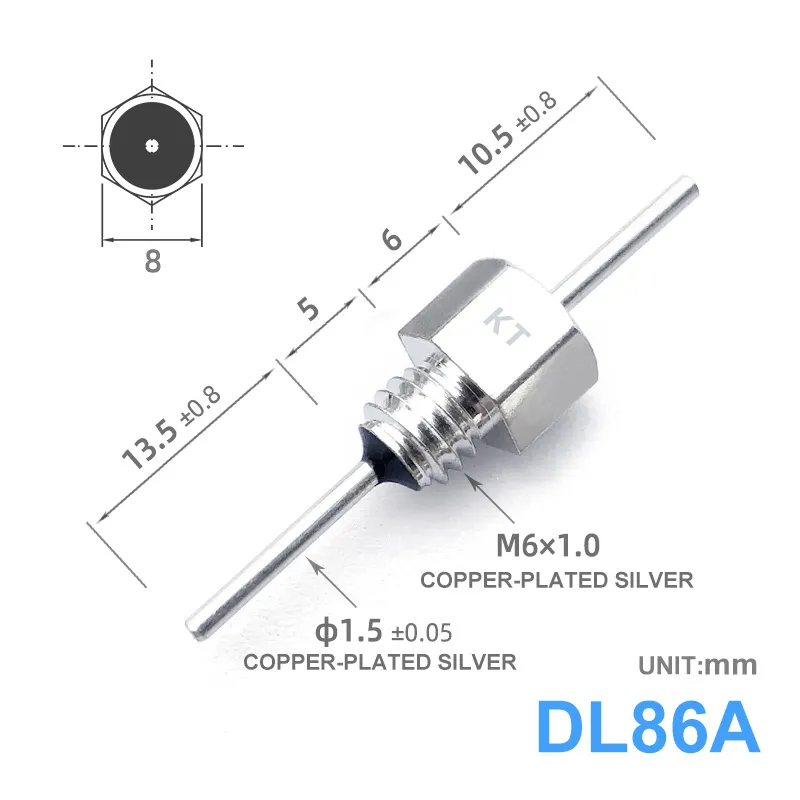

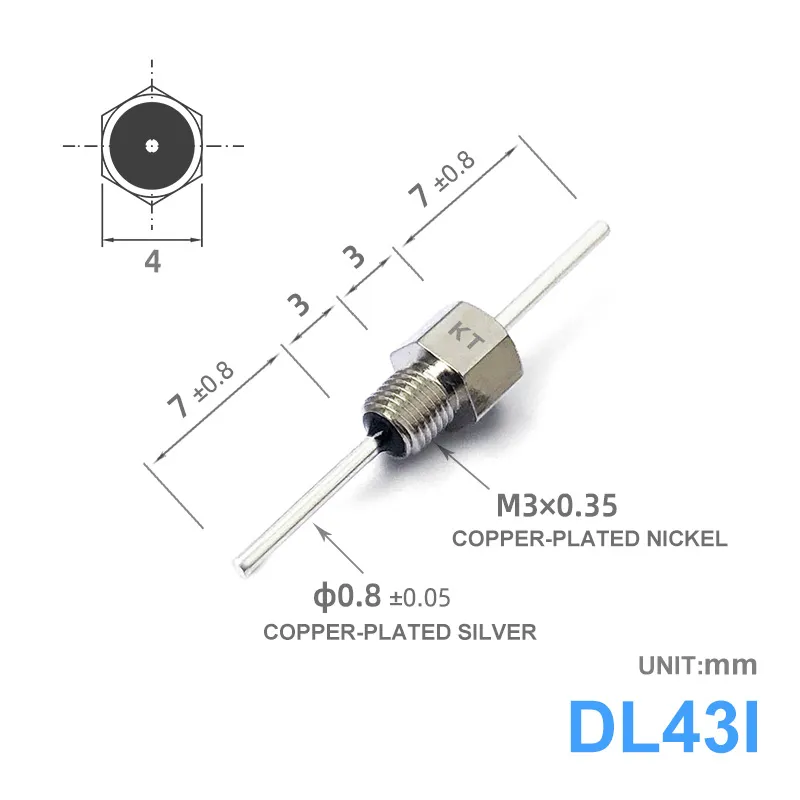

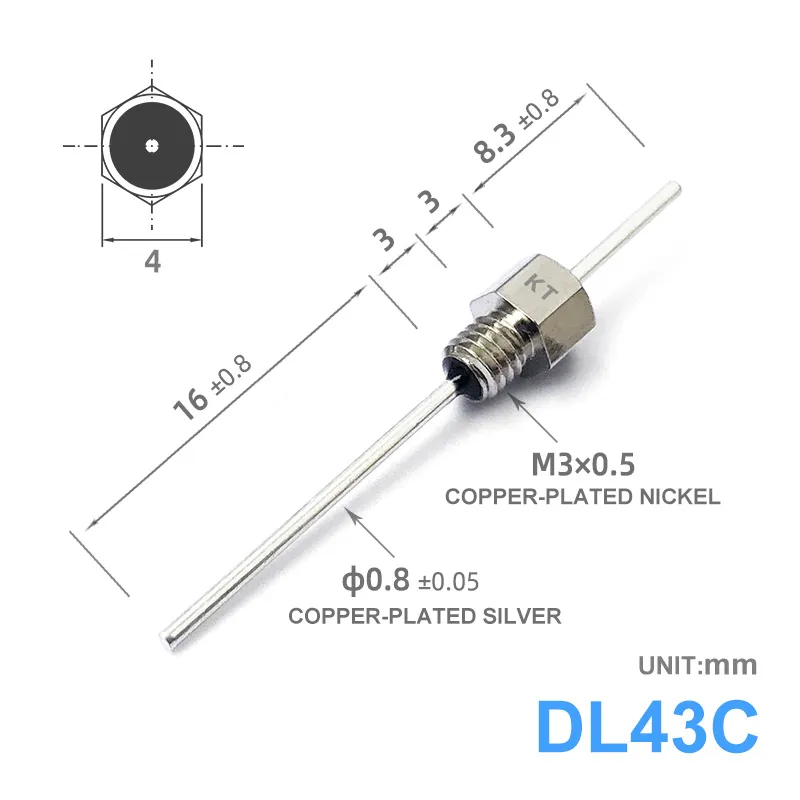

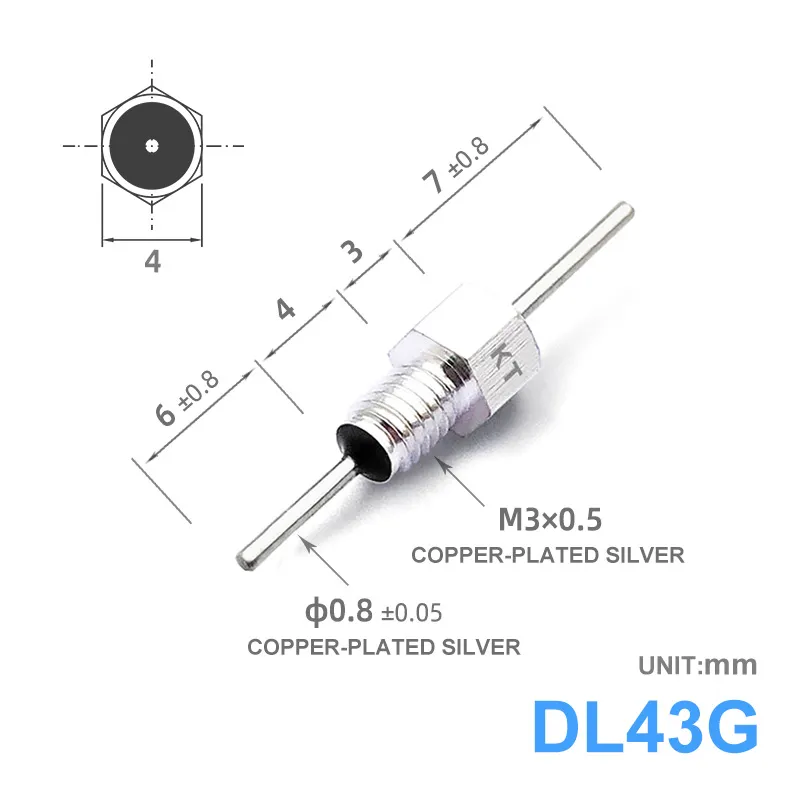

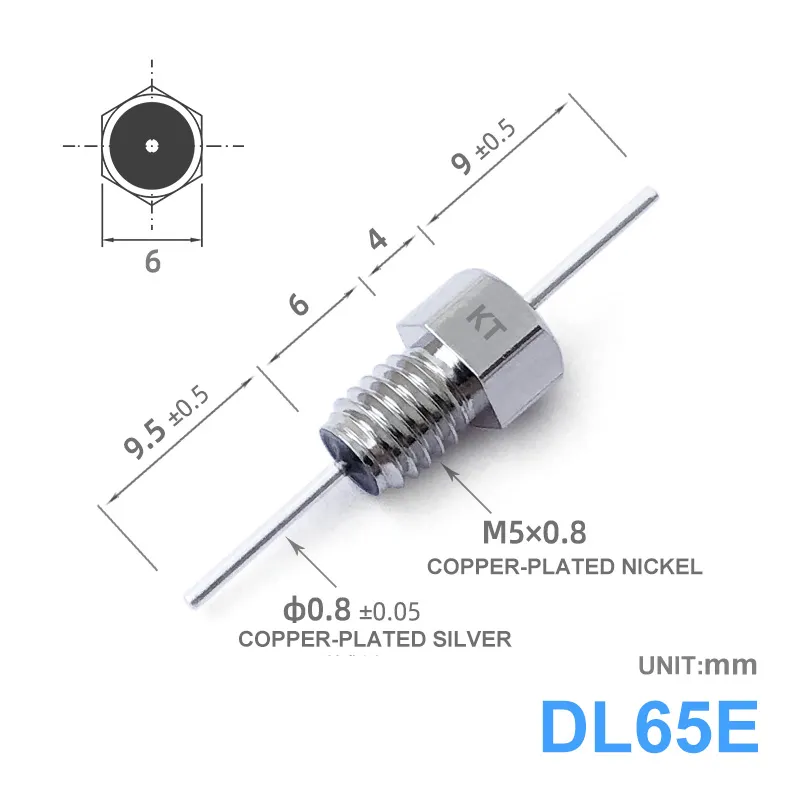

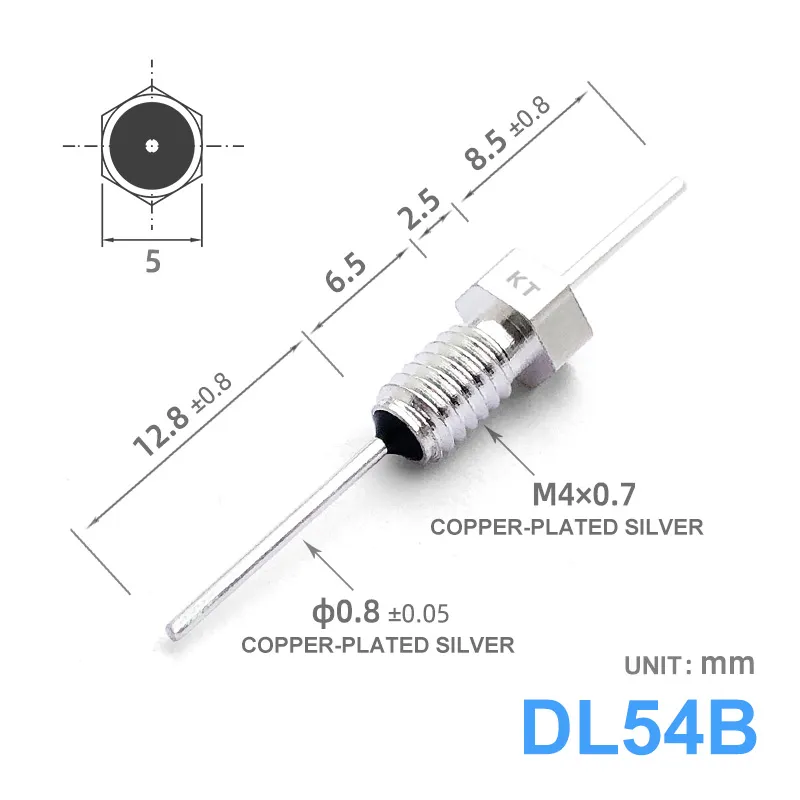

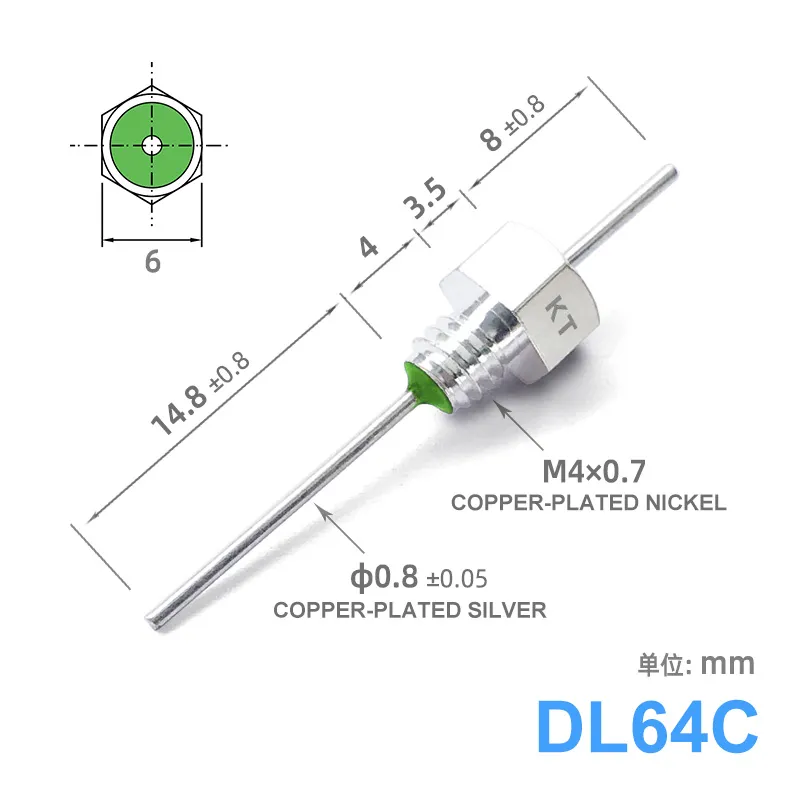

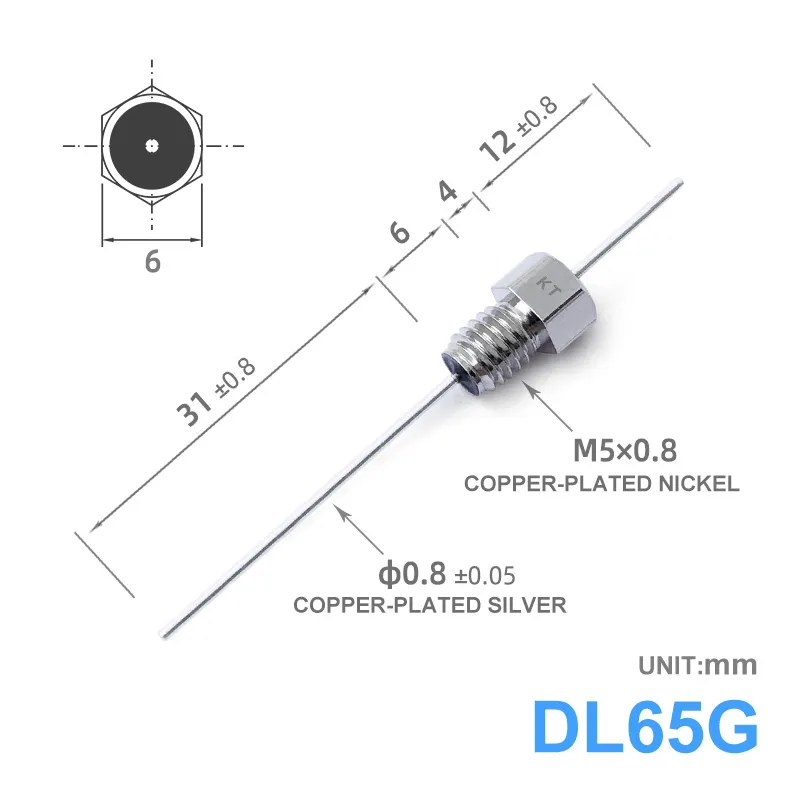

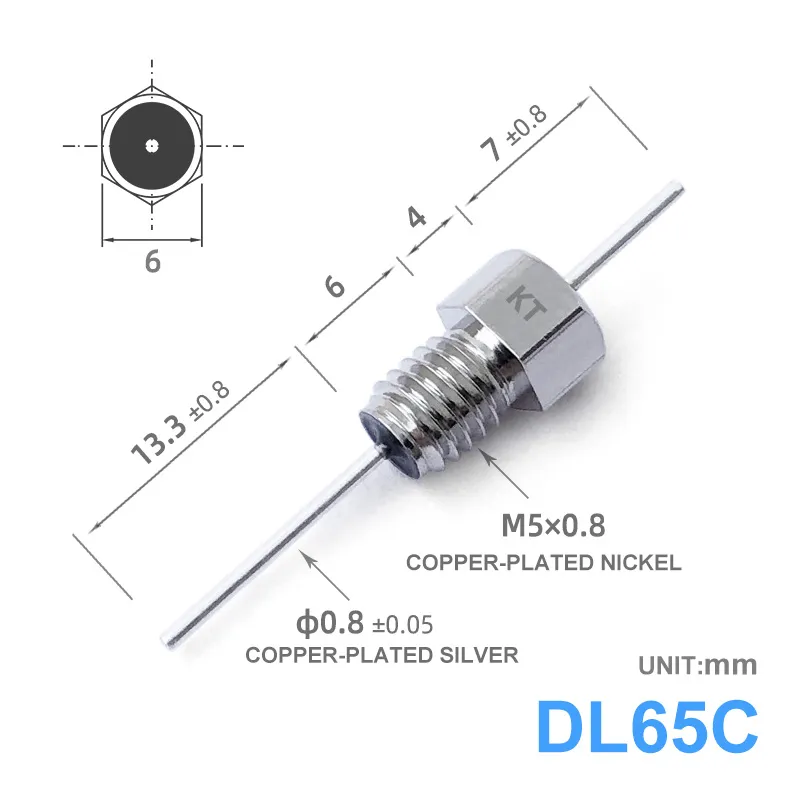

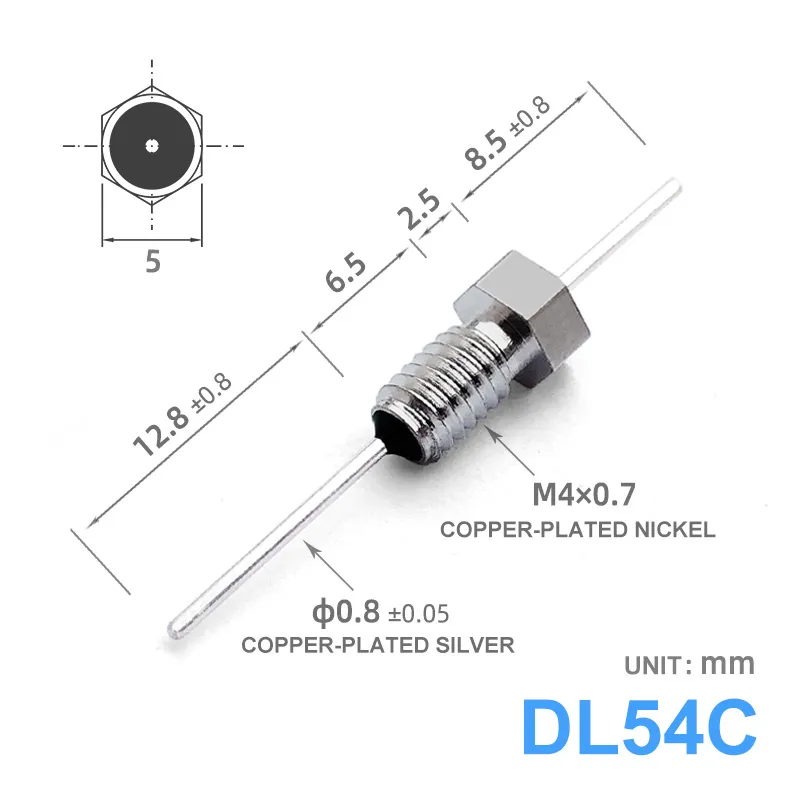

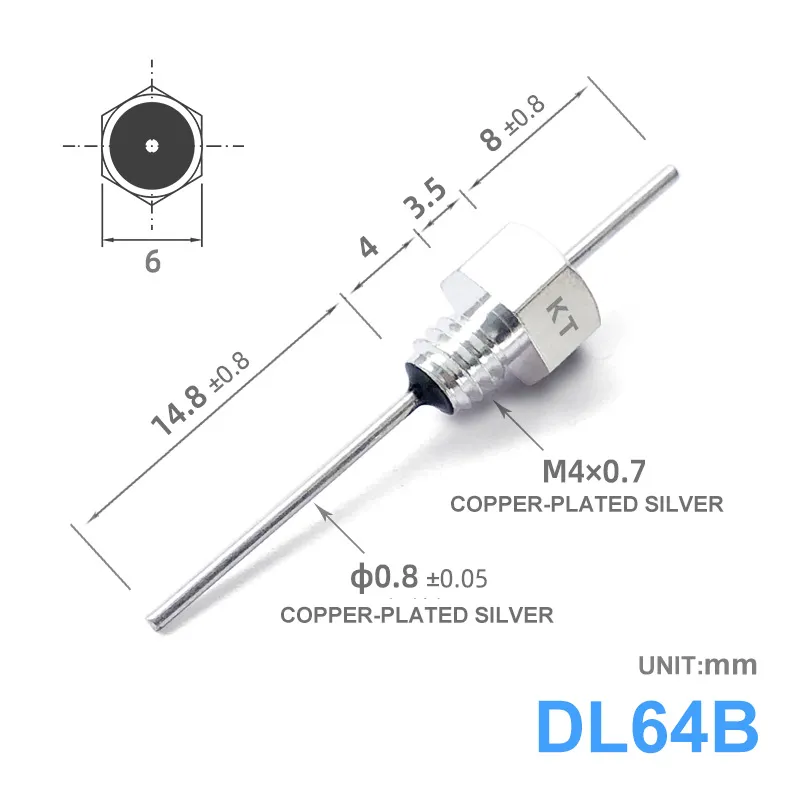

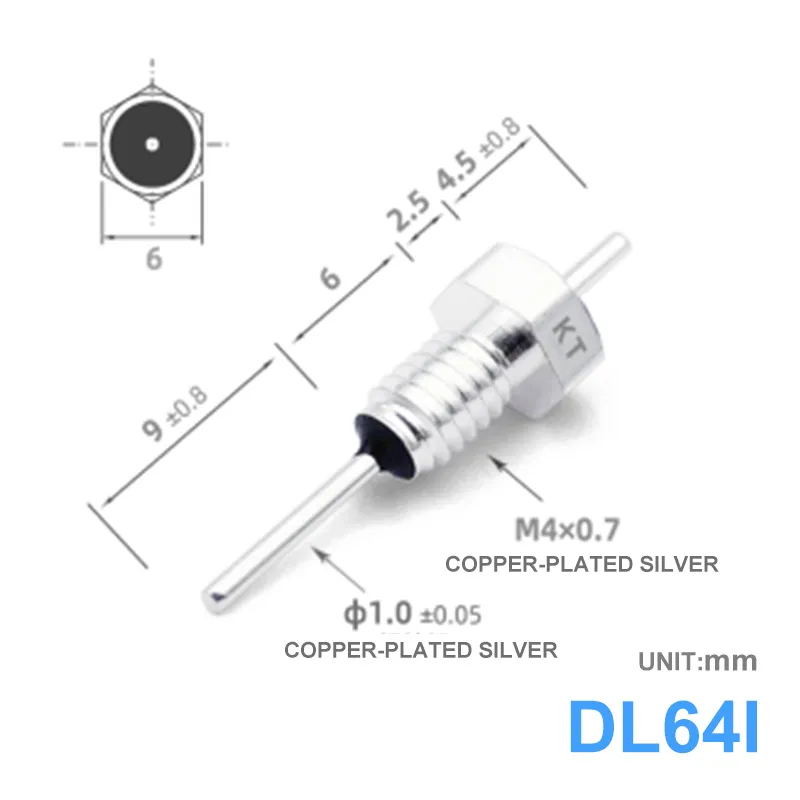

Esquemas eléctricos

Características y beneficios

• Menor autoinductancia
• Mayor frecuencia de resonancia propia
• Alta calidad y confiabilidad
• Mejorar la seguridad del sistema y de la información.
• Fácil instalación atornillada

Aplicaciones típicas

• Líneas de alimentación CC/CA y líneas de datos.
• Telecomunicaciones, transmisión, control industrial, equipos de instrumentación.
• Conmutadores y equipos de red.
• Equipo medico
• Servidores informáticos
• Electrónica automotriz

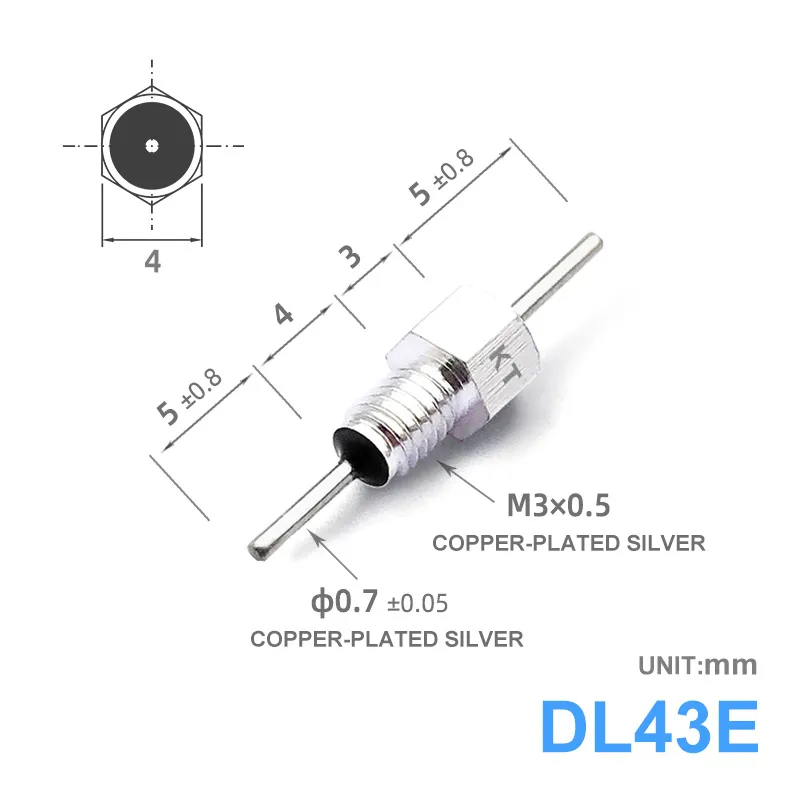

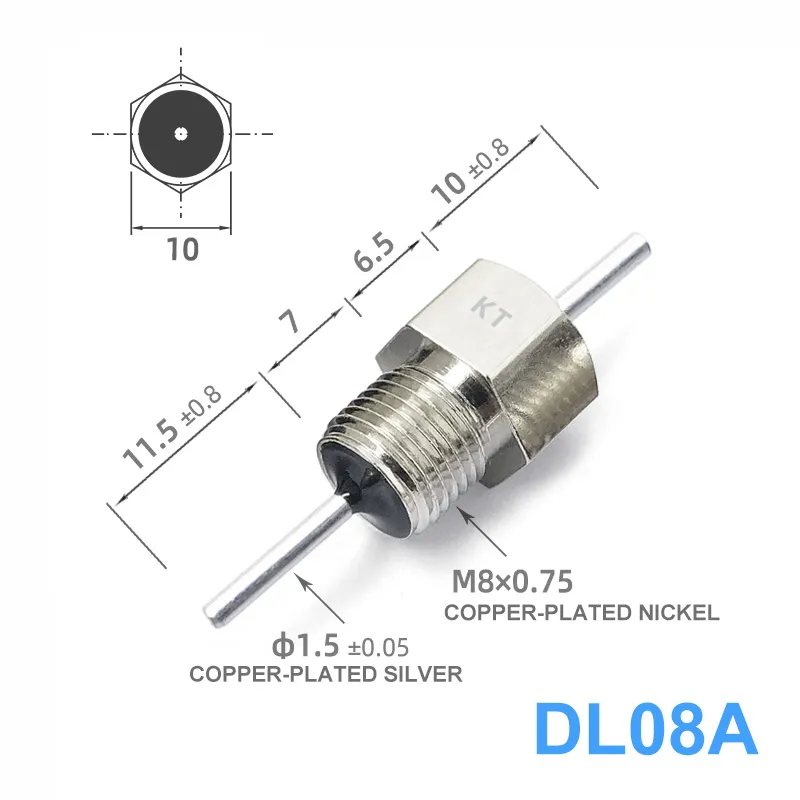

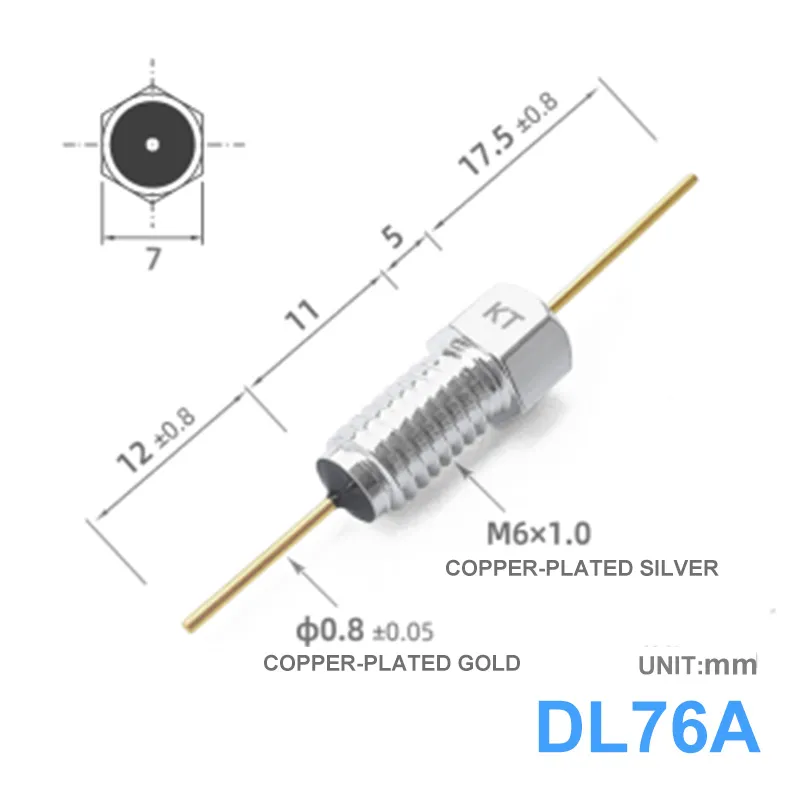

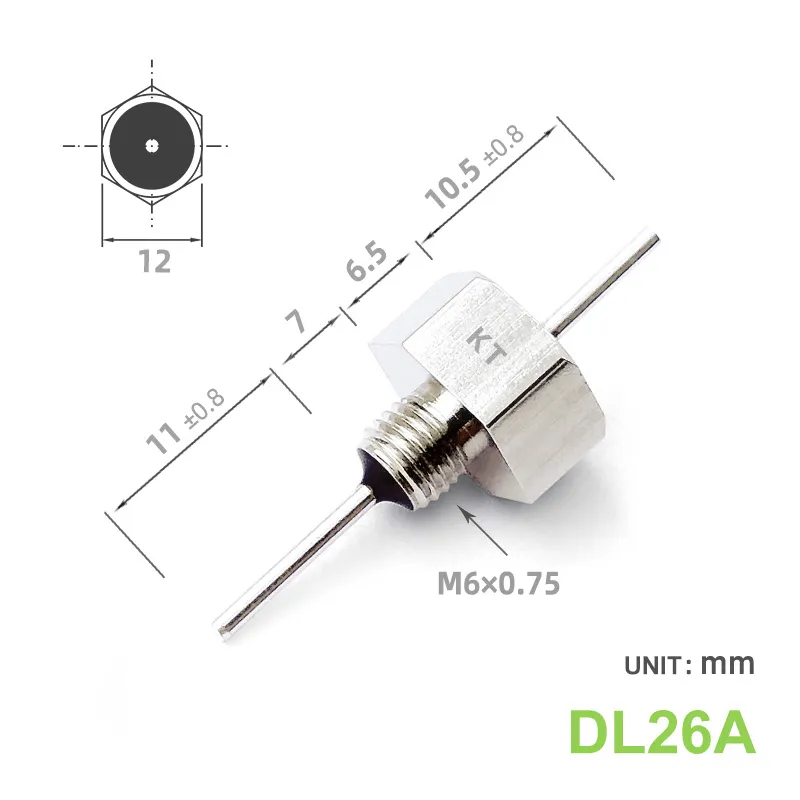

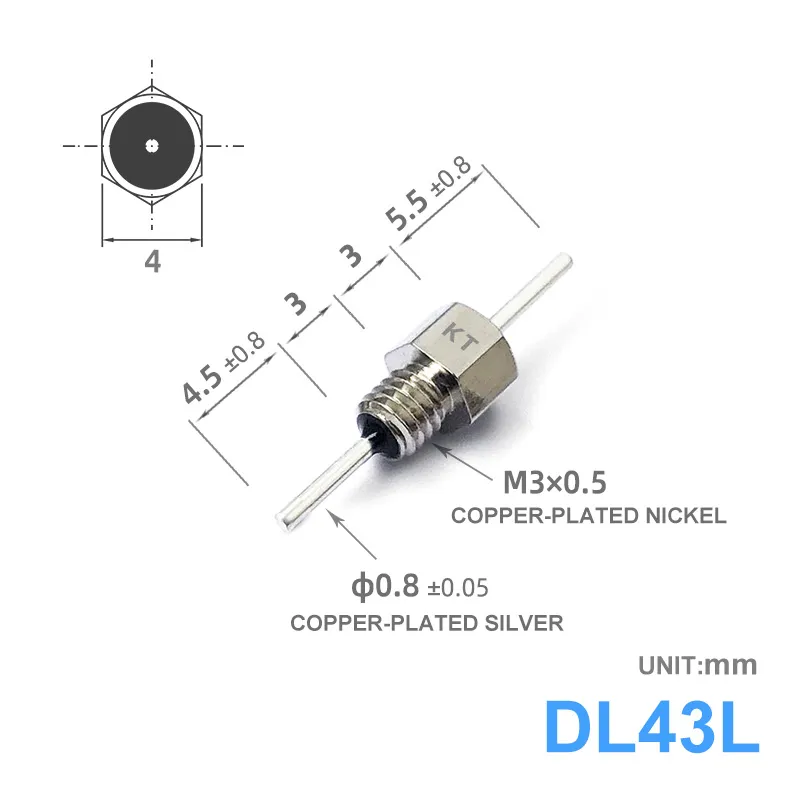

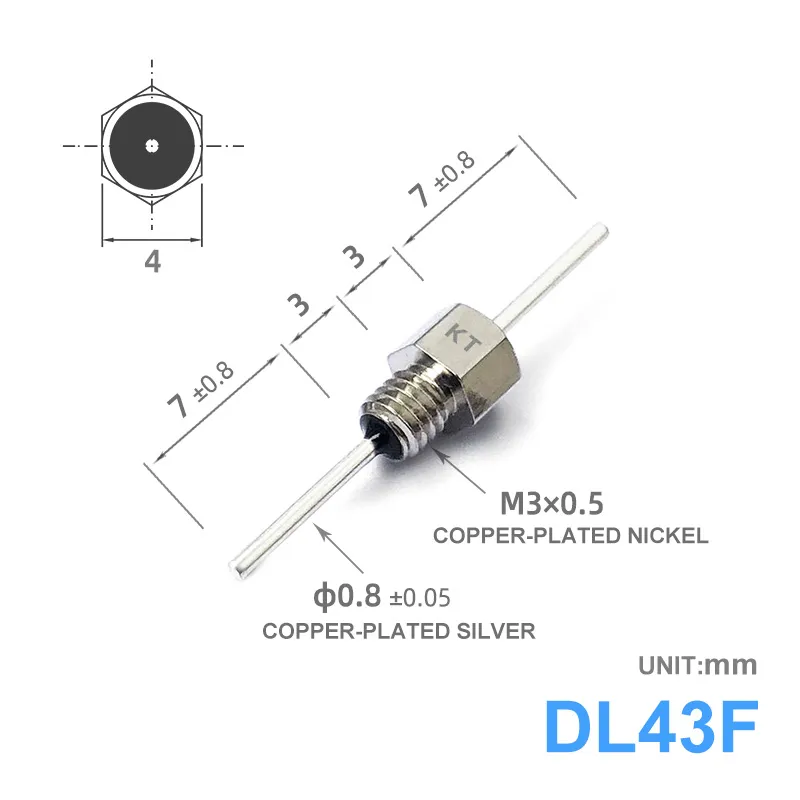

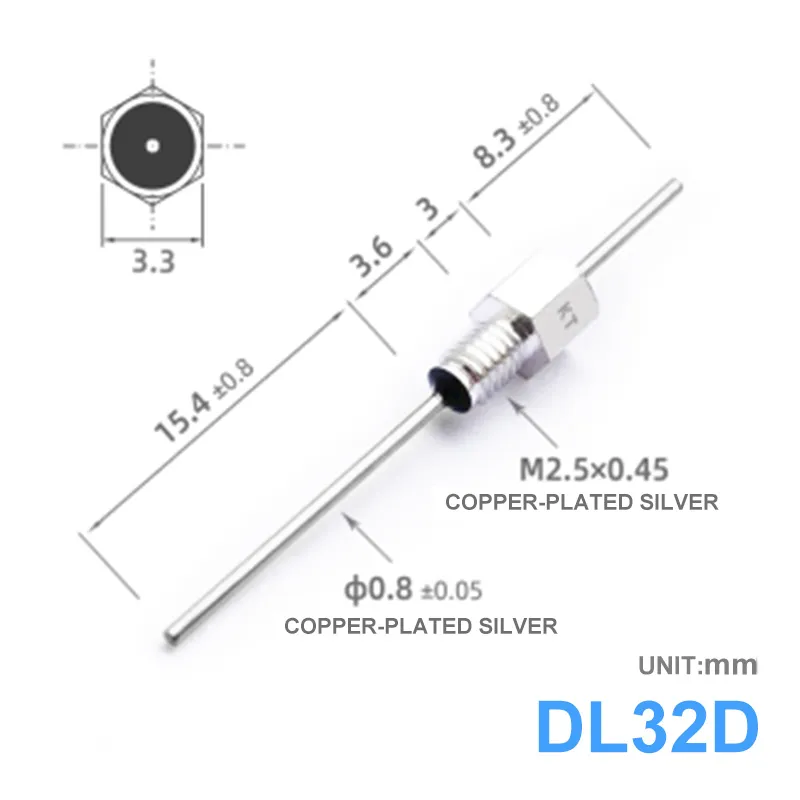

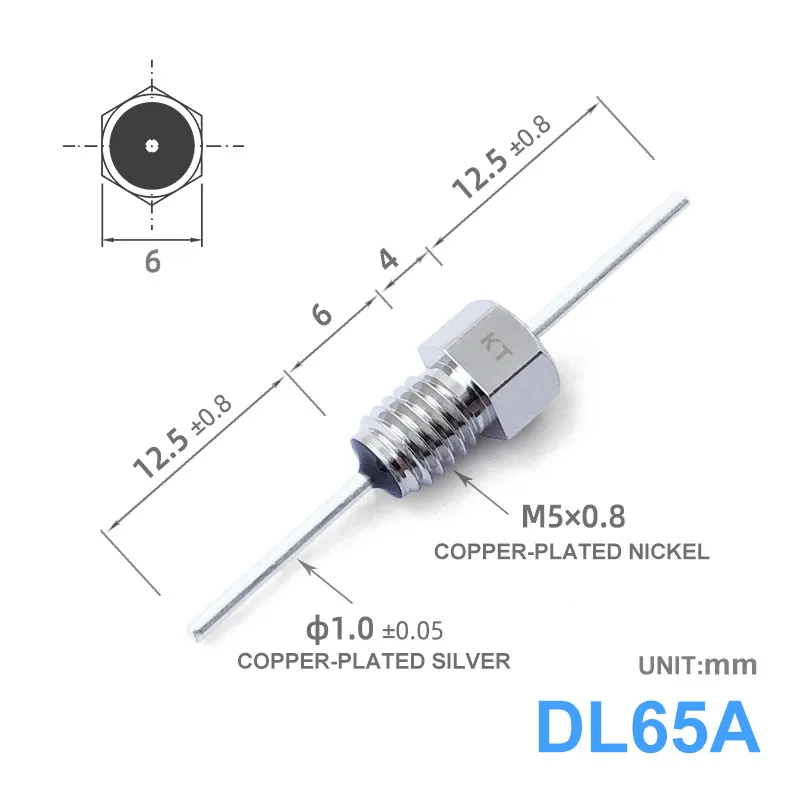

Selección de condensadores pasantes
