Top Filters VFD para una mejor protección del motor
Filtros de unidad de frecuencia variable (VFD)son un componente importante en la protección de los motores de la interferencia de accionamiento de frecuencia variable (VFD). Mitigan la distorsión armónica, reducen la interferencia electromagnética (EMI) y evitan los picos de voltaje, asegurando una operación más suave y una mejor protección del motor. Este artículo lo guiará a través de los tipos de filtros de accionamiento de frecuencia variable (VFD) y sus funciones específicas para mejorar la eficiencia y la confiabilidad del motor.
Puntos clave
Los filtros de los inversores son esenciales para mitigar la interferencia armónica, reducir la interferencia electromagnética y protegercomponentes del motor, mejorando así la eficiencia general del sistema.
Los diferentes tipos de filtros de inversores, incluidos los filtros de entrada, los filtros de salida y los reactores de carga, pueden mejorar el rendimiento del motor al abordar problemas específicos como picos de voltaje ydistorsión armónica.
Seleccionar el filtro del inversor derecho requiere evaluar la distorsión armónica, los picos de voltaje y las condiciones ambientales para optimizar la protección del motor y la eficiencia operativa.
Los diferentes tipos de filtros de inversores, incluidos los filtros de entrada, los filtros de salida y los reactores de carga, pueden mejorar el rendimiento del motor al abordar problemas específicos como picos de voltaje ydistorsión armónica.
Seleccionar el filtro del inversor derecho requiere evaluar la distorsión armónica, los picos de voltaje y las condiciones ambientales para optimizar la protección del motor y la eficiencia operativa.

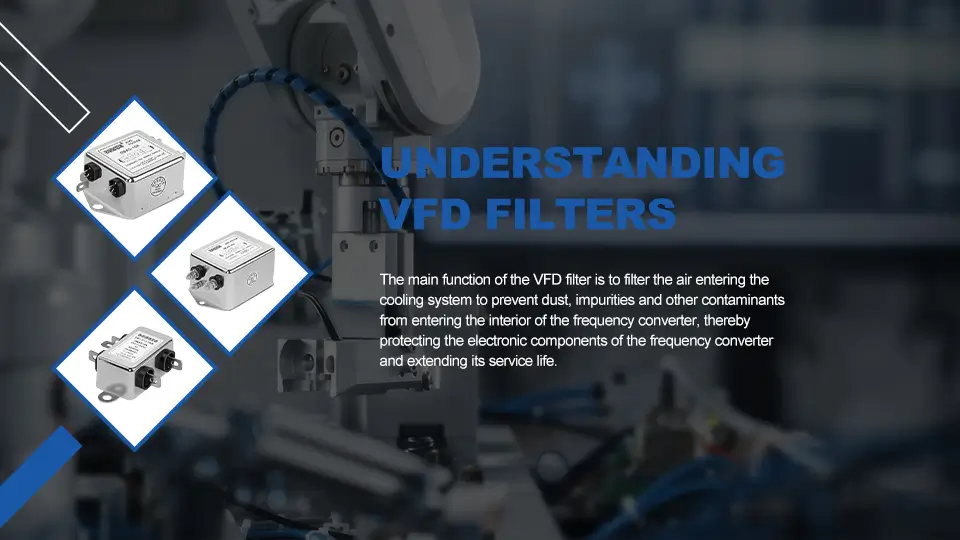

Comprensión de los filtros VFD
Los unidades de frecuencia variable (VFD) son esenciales en el control moderno del motor, proporcionando una velocidad precisa y control de par. Sin embargo, pueden introducir perturbaciones armónicas y transitorios en el sistema. Aquí es donde entran los filtros VFD, que combinan inductores y condensadores.
Los filtros VFD son un componente crítico en cualquier sistema VFD. Ayudan a reducir la distorsión armónica, la interferencia electromagnética (EMI) y los picos de voltaje. Esta protección también se extiende a componentes del motor sensible, mejorando la eficiencia general del sistema. Comprender los diversos tipos de filtros VFD y sus funciones específicas es fundamental para cualquier aplicación industrial.
Los filtros VFD son un componente crítico en cualquier sistema VFD. Ayudan a reducir la distorsión armónica, la interferencia electromagnética (EMI) y los picos de voltaje. Esta protección también se extiende a componentes del motor sensible, mejorando la eficiencia general del sistema. Comprender los diversos tipos de filtros VFD y sus funciones específicas es fundamental para cualquier aplicación industrial.
Tipos de filtros VFD
Los filtros VFD vienen en varios tipos, cada uno con un propósito único para proteger y mejorar el rendimiento de los sistemas de motor. Estos incluyenfiltros de entrada,Filtros de salida, yreactores de carga. Cada tipo de filtro aborda desafíos específicos, desde la reducción de la interferencia electromagnética hasta la mitigación de picos de voltaje.
Reconocer estas diferencias se refiere a ayudarlo a comprender al seleccionar el filtro de blog apropiado para sus necesidades.
Reconocer estas diferencias se refiere a ayudarlo a comprender al seleccionar el filtro de blog apropiado para sus necesidades.
Filtros de entrada
Los filtros de entrada son la primera línea de defensa en un sistema VFD. Estos filtros mejoran el rendimiento de VFD por:
- Reducción de la interferencia electromagnética (EMI), que puede interrumpir los dispositivos electrónicos
- Mejora de la eficiencia de VFD reduciendo la interferencia en el lado de la energía entrante
- Asegurar una operación más suave
- Proteger el equipo sensible de las interrupciones como las lecturas de sensores incorrectos o los problemas de comunicación
Los filtros armónicos son otro tipo importante de filtro de entrada. Estos filtros reducen la distorsión armónica causada por cargas no lineales, evitando el sobrecalentamiento de equipos y extendiendo la vida útil general. Para ser efectivos, los filtros armónicos pasivos deben cumplir con el estándar IEEE519, que define niveles aceptables de distorsión armónica en los sistemas de energía.
Dependiendo de la aplicación específica, se pueden seleccionar diferentes tipos de filtros de entrada, incluidos los filtros pasivos y activos, para crear la abordación de varios efectos instalados el problema de manera efectiva.
Dependiendo de la aplicación específica, se pueden seleccionar diferentes tipos de filtros de entrada, incluidos los filtros pasivos y activos, para crear la abordación de varios efectos instalados el problema de manera efectiva.
Filtros de salida
Los filtros de salida juegan un papel crítico en el acondicionamiento de la potencia de salida de VFDS. Estos filtros ayudan a reducir el ancho de pulso PWM modulado, el tiempo de aumento de voltaje y generar una onda sinusoidal más suave. Los filtros de onda sinusoidal, por ejemplo, convierten la salida PWM de un VFD en una forma de onda sinusoidal más suave, ayudando a reducir la calentamiento y el ruido del motor.
Los estranguladores de salida son otro tipo de filtro de salida que limita el aumento de corriente en los devanados del motor, protegiendo contra picos de voltaje y estrés de salidas de alta frecuencia. Los filtros de salida protegen el aislamiento de los picos de voltaje de salida y reducen el calentamiento del motor, extendiendo significativamente la vida útil del motor y la confiabilidad.
Los estranguladores de salida son otro tipo de filtro de salida que limita el aumento de corriente en los devanados del motor, protegiendo contra picos de voltaje y estrés de salidas de alta frecuencia. Los filtros de salida protegen el aislamiento de los picos de voltaje de salida y reducen el calentamiento del motor, extendiendo significativamente la vida útil del motor y la confiabilidad.
Reactores de carga
Los reactores de carga juegan un papel crucial en los sistemas VFD por:
- Gestión de las características eléctricas que afectan el rendimiento del motor
- Ayudando a reducir el voltaje máximo
- Mitigando picos de voltaje que pueden dañar los componentes del motor
- Extender la vida operativa de los motores manejando estas características eléctricas
El tiempo de aumento de voltaje es crítico; El uso de reactores de entrada puede ayudar a mitigar los transitorios que pueden dañar los componentes del motor. Los reactores de carga son esenciales para mantener la integridad del sistema motor, asegurando un funcionamiento suave y reduciendo el riesgo de falla del motor prematuro.
Jugadores clave en el mercado de filtro de inversores
El mercado del filtro de inversores consta de varios actores clave que han hecho contribuciones significativas al desarrollo e innovación de las tecnologías de protección del motor. Las compañías líderes como ABB Group, Siemens AG y Schneider Electric son conocidas por sus soluciones avanzadas y líneas de productos ricos que satisfacen las necesidades de varias aplicaciones industriales.
Estas compañías continúan innovando para enfrentar los desafíos siempre cambiantes en la protección del motor y la eficiencia.
Estas compañías continúan innovando para enfrentar los desafíos siempre cambiantes en la protección del motor y la eficiencia.
Filtro EMI del inversor dorexs
Dorexs es un jugador prominente en el mercado de filtro de inversor, y su filtro EMI de entrada de la serie F tiene las siguientes características:
-
Capacidad de supresión de alta interferencia
-
Filtrado de banda ancha
-
Alta pérdida de inserción
-
Método de instalación de alta seguridad
-
Adaptarse a entornos duros
-
Cumplir con los estándares internacionales de EMC
ElSerie Ftiene un rango de corriente operativa nominal de6a-2000ay puede manejar250VAC/440VACVoltaje, adecuado para varias aplicaciones industriales.
Los filtros EMI de entrada de la serie F se usan comúnmente en:
Los filtros EMI de entrada de la serie F se usan comúnmente en:
-
Automatización industrial
-
Sistemas HVAC
-
Controles de ascensor
-
Grúa
-
Aplicaciones de energía renovable
El equipo de diseño de Dorexs ofrece un completoservicio de personalizaciónpara garantizar que los filtros se adapten a variaciones de aplicación específicas.
Los filtros también están disponibles para aplicaciones de entrada y salida, lo que proporciona flexibilidad para diferentes sistemas.
Los filtros también están disponibles para aplicaciones de entrada y salida, lo que proporciona flexibilidad para diferentes sistemas.
Filtros de onda sinusoidal de Magnetics CTM
CTM Magnetics ofrece filtros de onda sinusoidal diseñados para mejorar las aplicaciones de accionamiento del motor al proporcionar protección del motor de alta frecuencia. Estos filtros característicos:
-
El mejor rendimiento y confiabilidad de la clase a un bajo costo
-
Protección y eficiencia efectivas
-
Condensadores de cine avanzados
-
Tecnología de inductores patentados para un mejor rendimiento
Los filtros Highsine ™ de CTM están diseñados para proyectos complejos, lo que garantiza la facilidad de uso para cualquier proyecto. Con un rango de frecuencia de operador de 60 Hz a 500 Hz, estos filtros son adecuados para una amplia gama de aplicaciones y son una opción sólida para mejorar los sistemas de accionamiento de motor.
Serie de filtro VFD de KEB
KEB ofrece una amplia gama de filtros adaptados para VFD. Diseñados para satisfacer las necesidades específicas de las aplicaciones de accionamiento de frecuencia variable, estos filtros aseguran la máxima eficiencia operativa y extender la vida útil del sistema. La línea de productos VFD de KEB es reconocida por su confiabilidad y capacidad para satisfacer las necesidades de una amplia gama de aplicaciones industriales.
Con un enfoque en la innovación y la calidad, los filtros VFD de KEB proporcionan soluciones efectivas para la protección del motor y la eficiencia del sistema. Estos filtros están diseñados para abordar los desafíos específicos que enfrentan los sistemas VFD, lo que los convierte en una valiosa adición a cualquier configuración de control de motor.
Con un enfoque en la innovación y la calidad, los filtros VFD de KEB proporcionan soluciones efectivas para la protección del motor y la eficiencia del sistema. Estos filtros están diseñados para abordar los desafíos específicos que enfrentan los sistemas VFD, lo que los convierte en una valiosa adición a cualquier configuración de control de motor.

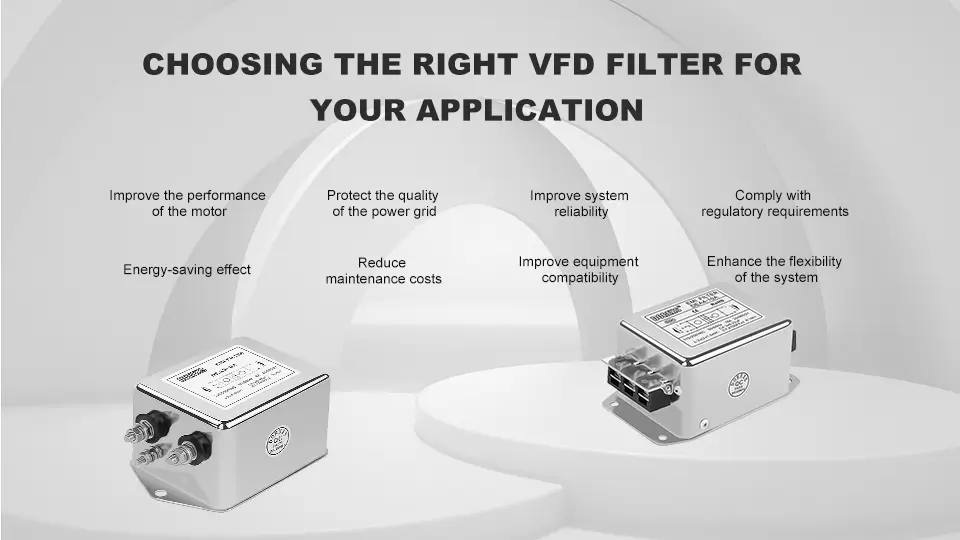

Elegir el filtro VFD correcto para su aplicación
Elegir el filtro VFD correcto es clave para maximizar la eficiencia operativa de su sistema VFD. Los filtros VFD están disponibles para aplicaciones de entrada y salida, lo que proporciona flexibilidad para diferentes sistemas.
Los filtros de VFD pueden reducir significativamente los costos operativos al mejorar la eficiencia energética y la optimización del rendimiento del motor, especialmente cuando se consideran un VFD.
Los filtros de VFD pueden reducir significativamente los costos operativos al mejorar la eficiencia energética y la optimización del rendimiento del motor, especialmente cuando se consideran un VFD.
Evaluación de la distorsión armónica
La distorsión armónica puede afectar significativamente el rendimiento y la confiabilidad de un VFD, al igual que la distorsión de voltaje. Se puede cuantificar utilizando herramientas como analizadores de espectro para garantizar el cumplimiento de los estándares de la industria comoIEEE519. Al seleccionar un filtro VFD, considere el tipo de aplicación, la frecuencia de funcionamiento y los requisitos específicos de protección del motor.
Comprender las necesidades específicas de la aplicación, incluida la frecuencia operativa y la protección del motor requerida, es fundamental para seleccionar elFiltro VFD derecho. Abordar efectivamente la distorsión armónica garantiza la longevidad y la confiabilidad de su sistema VFD.
Comprender las necesidades específicas de la aplicación, incluida la frecuencia operativa y la protección del motor requerida, es fundamental para seleccionar elFiltro VFD derecho. Abordar efectivamente la distorsión armónica garantiza la longevidad y la confiabilidad de su sistema VFD.
Considere los picos de voltaje y los tiempos de aumento
Los picos de voltaje pueden dañar gravemente las devanadas motoras, lo que lleva a una falla prematura y al aumento de los costos de mantenimiento. Los reactores de entrada se utilizan para reducir los transitorios de voltaje y limitar el tiempo de elevación del voltaje de entrada, protegiendo así el motor y reduciendo el estrés mecánico. Además, los reactores de entrada pueden mejorar el rendimiento del sistema mediante la mitigación de problemas de voltaje, asegurando una restauración confiable para una operación óptima.
Los filtros VFD reducen significativamente el desperdicio de energía al mejorar el factor de potencia general de la operación motor. Otro beneficio de los filtros VFD es su capacidad para minimizar la corriente de entrada al inicio, lo que ayuda a proteger el motor y reducir el estrés mecánico.
Los filtros VFD mejoran la eficiencia general y la confiabilidad del sistema motor al administrar estas características eléctricas.
Los filtros VFD reducen significativamente el desperdicio de energía al mejorar el factor de potencia general de la operación motor. Otro beneficio de los filtros VFD es su capacidad para minimizar la corriente de entrada al inicio, lo que ayuda a proteger el motor y reducir el estrés mecánico.
Los filtros VFD mejoran la eficiencia general y la confiabilidad del sistema motor al administrar estas características eléctricas.
Evaluar las condiciones ambientales
Al seleccionar un filtro VFD, es importante considerar los requisitos de aplicación específicos, incluidos el tipo de motor y el entorno operativo. Los filtros diseñados para entornos duros deben poder resistir factores comohumedad, polvo y temperaturas extremas. Estos factores pueden afectar significativamente el rendimiento y la vida del filtro.
Es fundamental seleccionar un filtro que pueda soportar temperaturas extremas, humedad y exposición al polvo o productos químicos. Esto asegura que el filtro funcione de manera efectiva y extienda su vida incluso en condiciones duras.
Es fundamental seleccionar un filtro que pueda soportar temperaturas extremas, humedad y exposición al polvo o productos químicos. Esto asegura que el filtro funcione de manera efectiva y extienda su vida incluso en condiciones duras.
Beneficios del uso de filtros VFD
El uso de filtros VFD ofrece numerosos beneficios, incluida la longevidad del motor mejorado, la eficiencia mejorada del sistema e interferencia electromagnética reducida. Estos filtros juegan un papel vital en la protección de los sistemas motores y en garantizar su rendimiento óptimo.
Reconocer estos beneficios ayudas a tomar decisiones informadas sobre la selección de filtros VFD.
Reconocer estos beneficios ayudas a tomar decisiones informadas sobre la selección de filtros VFD.
Longevidad del motor mejorado
Los filtros VFD protegen a los motores y unidades por:
- Protección contra sobretensiones de voltaje y irregularidades de alimentación que pueden dañar los componentes sensibles.
- Reducción de picos de voltaje y tiempos de aumento rápidos que causan estrés de voltaje en el aislamiento del motor.
- Protección de los devanados del motor.
- Extendiendo la vida útil operativa de los motores.
El uso de filtros VFD apropiados puede aumentar significativamente la durabilidad de los motores al reducir los picos de voltaje dañinos y el estrés térmico. Esto mejora la confiabilidad general del sistema y reduce los costos de mantenimiento, lo que hace que los filtros de VFD sean una inversión valiosa para cualquier sistema basado en motor.
Eficiencia del sistema mejorada
Los filtros de onda sinusoidal optimizan la señal de salida del VFD para parecerse mucho a una verdaderaOnda sin sinuso, reduciendo las pérdidas de energía. Mantener condiciones de operación consistentes con filtros VFD conduce a una mejor eficiencia general del sistema. Estos filtros minimizan las pérdidas de energía durante la operación, lo que permite un rendimiento motor más suave y eficiente.
La integración de los filtros de VFD en los sistemas de motor optimiza el rendimiento y minimiza el desperdicio de energía, mejorando la eficiencia. Esto no solo reduce los costos operativos, sino que también contribuye a una operación más sostenible y ecológica.
La integración de los filtros de VFD en los sistemas de motor optimiza el rendimiento y minimiza el desperdicio de energía, mejorando la eficiencia. Esto no solo reduce los costos operativos, sino que también contribuye a una operación más sostenible y ecológica.
Interferencia electromagnética reducida
Los filtros VFD disminuyen efectivamente la interferencia electromagnética, lo que ayuda a mantener el cumplimiento de las regulaciones de compatibilidad electromagnética (EMC). Esto es crucial para reducir el potencial de interferencia de la señal y garantizar el funcionamiento suave de los dispositivos electrónicos.Filtros de la serie F de Dorexs, por ejemplo, están diseñados para mejorar la protección de EMI en varios entornos industriales.
Los filtros VFD evitan el sobrecalentamiento y las fallas eléctricas mediante la protección del aislamiento del devanado del motor. Esta protección extiende la vida útil de los componentes del motor y mejora la confiabilidad general del sistema motor.
Los filtros VFD evitan el sobrecalentamiento y las fallas eléctricas mediante la protección del aislamiento del devanado del motor. Esta protección extiende la vida útil de los componentes del motor y mejora la confiabilidad general del sistema motor.
Consejos de instalación y mantenimiento para filtros VFD
La instalación adecuada y el mantenimiento regular de los filtros VFD son críticos para garantizar su efectividad y longevidad. Los puntos clave a considerar incluyen:
- Después de un proceso paso a paso para la instalación y el mantenimiento.
- Evitar trampas comunes como el cableado incorrecto.
- Evitando la colocación incorrecta de los filtros.
Los controles de rutina y las prácticas de limpieza ayudan a detectar problemas emergentes temprano, siguiendo las pautas para mantener un rendimiento óptimo.
Técnicas de instalación adecuadas
La instalación adecuada de los filtros VFD es primordial para su efectividad. Las consideraciones clave incluyen:
- Asegurar todas las conexiones eléctricas correctamente, ya que el cableado incorrecto puede causar fallas VFD que son difíciles de diagnosticar.
- Siguiendo las especificaciones del fabricante para la longitud del cable para evitar necesidades de filtrado adicionales, lo que puede afectar el rendimiento.
- Asegurar un enfriamiento adecuado para VFD para evitar el sobrecalentamiento, lo que puede dar como resultado fallas del sistema y tiempo de inactividad operativo.
Elegir una ubicación apropiada para el VFD también es crítica. Asegurar una buena ventilación y evitar la exposición al polvo y la humedad puede mejorar significativamente la vida útil del VFD.
Las imágenes térmicas durante las verificaciones de mantenimiento son efectivas para detectar componentes de sobrecalentamiento. La instalación mecánica adecuada de los sopladores y garantizar que estén configurados correctamente puede evitar el sobrecalentamiento del motor y las fallas en el VFD.
Las imágenes térmicas durante las verificaciones de mantenimiento son efectivas para detectar componentes de sobrecalentamiento. La instalación mecánica adecuada de los sopladores y garantizar que estén configurados correctamente puede evitar el sobrecalentamiento del motor y las fallas en el VFD.
Prácticas de mantenimiento regulares
Las inspecciones de rutina de las conexiones y componentes VFD son esenciales para identificar problemas antes de que conduzcan a fallas del sistema. Mantener el VFD y su entorno limpio es vital para mantener el flujo de aire adecuado y evitar el sobrecalentamiento. La limpieza y el mantenimiento de los sistemas de enfriamiento para VFD asegura que funcionen dentro de los límites de temperatura seguros, lo cual es crucial para su confiabilidad.
Las prácticas de mantenimiento regular son esenciales para garantizar que los filtros VFD funcionen de manera eficiente y para evitar posibles problemas. Un cronograma de rutina para los controles y la limpieza ayuda a detectar problemas emergentes temprano, manteniendo un rendimiento óptimo del sistema VFD.
Las prácticas de mantenimiento regular son esenciales para garantizar que los filtros VFD funcionen de manera eficiente y para evitar posibles problemas. Un cronograma de rutina para los controles y la limpieza ayuda a detectar problemas emergentes temprano, manteniendo un rendimiento óptimo del sistema VFD.
Resumen
Los filtros VFD son herramientas indispensables en los sistemas modernos de control de motor, proporcionando mejoras de protección esencial y eficiencia. Al comprender los tipos de filtros VFD y sus roles específicos, puede tomar decisiones informadas que garanticen la longevidad y la confiabilidad de sus sistemas motorizados. Compañías comoDorexs, CTM Magnetics y Kebestán a la vanguardia de la innovación, ofreciendo soluciones avanzadas para satisfacer diversas necesidades industriales.
Elegir el filtro VFD correcto implica evaluar la distorsión armónica, considerar los picos de voltaje y el tiempo de aumento, y la evaluación de las condiciones ambientales. La instalación adecuada y el mantenimiento regular son críticos para maximizar los beneficios de los filtros VFD. Con el enfoque correcto, puede lograr una mejor longevidad del motor, una mayor eficiencia del sistema y una interferencia electromagnética reducida, asegurando un rendimiento óptimo y costos operativos reducidos.
Elegir el filtro VFD correcto implica evaluar la distorsión armónica, considerar los picos de voltaje y el tiempo de aumento, y la evaluación de las condiciones ambientales. La instalación adecuada y el mantenimiento regular son críticos para maximizar los beneficios de los filtros VFD. Con el enfoque correcto, puede lograr una mejor longevidad del motor, una mayor eficiencia del sistema y una interferencia electromagnética reducida, asegurando un rendimiento óptimo y costos operativos reducidos.
Preguntas frecuentes
¿Cuáles son los principales tipos de filtros VFD?
Los principales tipos de filtros VFD incluyen filtros de entrada, filtros de salida y reactores de carga, cada uno diseñado para reducir de manera efectiva la interferencia electromagnética, mitigar los picos de voltaje y administrar la distorsión armónica.
¿Cómo elijo el filtro VFD correcto para mi aplicación?
Para seleccionar el filtro VFD correcto para su aplicación, evalúe la distorsión armónica, los picos de voltaje, el tiempo de aumento y las condiciones ambientales. Esta evaluación asegurará que el filtro cumpla efectivamente con sus requisitos específicos. Si no puede juzgar por su cuenta, comuníquese con nuestros ingenieros y recomendaremos una solución adecuada para usted.
¿Cuáles son las ventajas de los filtros VFD?
Los filtros VFD mejoran significativamente la vida del motor y la eficiencia del sistema al tiempo que reducen la interferencia electromagnética. Esta combinación puede reducir los costos operativos y mejorar la confiabilidad.
¿Cuáles son las características principales de los filtros EMI de entrada de la serie Dorexs F?
Los filtros EMI de entrada de la serie Dorexs F proporcionan supresión de interferencia eficiente y filtrado de banda ancha al tiempo que garantizan el cumplimiento de los estándares internacionales de EMC y la adaptabilidad a entornos hostiles. Sus características principales incluyen una alta pérdida de inserción y métodos de instalación seguros.
¿Por qué es importante mantener su filtro VFD regularmente?
El mantenimiento regular de su filtro VFD es esencial para un rendimiento y confiabilidad óptimos porque detecta posibles problemas temprano y garantiza un funcionamiento eficiente. Descuidar el mantenimiento puede dar lugar a un rendimiento reducido y aumentar el riesgo de falla del sistema.
