EMI-Probleme bei der 5G-Telekommunikationsstromversorgung

Die weltweite Einführung von 5G, die etwa 2019 begann, hat den Strombedarf in der Mobilfunkinfrastruktur grundlegend verändert. Diese Netze, die in Bändern wie 3,5 GHz und dem Millimeterwellenspektrum zwischen 26 und 39 GHz betrieben werden, erfordern eine beispiellose Leistungsdichte und Schaltaktivität von Telekommunikationsstromsystemen. Diese neue Ära der drahtlosen Kommunikation bringt komplexe elektromagnetische Interferenzprobleme mit sich, mit denen die herkömmliche 3G- und 4G-Infrastruktur nie konfrontiert war.

Hochfrequente HF-Übertragung in Kombination mit hocheffizienten Schaltnetzteilen führt zu EMI-Problemen, die sich über mehrere Quellen und Pfade gleichzeitig ausbreiten. Dieser Artikel konzentriert sich speziell auf EMI-Probleme in 5G-Telekommunikationsstrompfaden – Wechselstromnetze, Gleichstromeinspeisungen, DC-DC-Wandler und Batterie-Backup-Systeme – und nicht nur auf das Verhalten von HF-Verbindungen.

Typische 5G-Stromversorgungsarchitekturen basieren auf –48-V-Gleichstromsystemen, die von Gleichrichtern gespeist werden, mit DC/DC-Wandlern, die über Funkgeräte und kleine Zellen verteilt sind. Eine saubere Stromversorgung ist für die Aufrechterhaltung geringer Latenz und hoher Verfügbarkeit unerlässlich – die zentralen Wertversprechen, die 5G von früheren Generationen unterscheiden.

DOREXS, aHersteller von EMI-Filtern und Transformatorenarbeitet direkt mit Herstellern von Telekommunikationsgeräten zusammen, um leitungsgebundene und abgestrahlte elektromagnetische Störungen in diesen 5G-Stromketten zu kontrollieren. Von dreiphasigen AC-Eingangsfiltern bis hin zu kompakten Lösungen für die Leiterplattenmontage ist die ordnungsgemäße Filterung zu einer grundlegenden Designanforderung und nicht zu einem nachträglichen Gedanken geworden.

Moderne 5G-Basisstationen verbrauchen typischerweise 3–6 kW pro Standort, wobei einige Massive-MIMO-Konfigurationen sogar noch mehr verbrauchen. Diese deutliche Steigerung der Belastbarkeit in Kombination mit engen Geräteabständen macht die elektromagnetische Verträglichkeit zu einer entscheidenden technischen Priorität.

Warum 5G-Telekommunikationsstrom anfälliger für elektromagnetische Störungen ist als frühere Generationen

5G-Makro-Basisstationen und Massive-MIMO-Funkgeräte haben die Energielandschaft grundlegend verändert. Standorte mit einer Leistung von 3–6 kW oder mehr erzeugen wesentlich höhere Stromstärken auf Stromleitungen, was direkt zu einem erhöhten Schaltgeräusch führt, das sich in der gesamten Anlage ausbreitet. Dies stellt eine dramatische Abkehr von den Machtprofilen früherer Generationen dar.

Hocheffiziente Gleichrichter und DC/DC-Wandler in modernen Telekommunikationsgeräten schalten mit Frequenzen von Hunderten von kHz bis zu mehreren MHz. Diese Schaltfrequenzen erzeugen breitbandige elektromagnetische Störungen, die über mehrere Wege in HF-Schaltkreise und Steuersysteme eingekoppelt werden. Gerade die Effizienzgewinne, die die Energiekosten senken, schaffen gleichzeitig neue Interferenzherausforderungen.

Aktive Antenneneinheiten stellen eine besonders anspruchsvolle Konfiguration dar. Diese Geräte werden direkt in der Nähe von strahlenden Elementen montiert und erfordern kompakte Anordnungen, bei denen Strom- und HF-Abschnitte extrem kurze Entfernungen haben. Durch die Nähe entstehen Kopplungspfade, die nicht existierten, als die Stromversorgungsgeräte in bodennahen Schränken untergebracht waren, die von den auf dem Turm montierten Antennen getrennt waren.

Der Kontrast zur 4G-Infrastruktur ist krass:

Parameter	4G LTE	5G NR
Primäre Frequenzbänder	Sub-3 GHz	3,3–3,8 GHz, 24–39 GHz
Stromrichter pro Sektor	Wenige	Viele
Kleine Zellen pro km²	Geringe Dichte	Hohe Dichte
Typische Wandlerumschaltung	Niedrigere Frequenzen	Hunderte von kHz bis MHz

Wichtige EMI-Mechanismen in 5G-Telekommunikationsnetzen

Um EMI in 5G-Stromversorgungssystemen zu verstehen, ist Klarheit über die grundlegenden Mechanismen erforderlich. Geleiteter Lärm breitet sich entlang elektrischer Pfade durch Stromleitungen und Kabel aus, während abgestrahlte elektromagnetische Störungen sich durch elektromagnetische Wellen im Weltraum ausbreiten. Sowohl Gleichtaktrauschen (bezogen auf Chassis/Erde) als auch Gegentaktrauschen (zwischen Stromleitungen) wirken sich auf unterschiedliche Weise auf Telekommunikationsgleichrichter, Wechselrichter und Gleichstrombusse aus.

Zu den wichtigsten EMI-Pfaden an einem 5G-Standort gehören:

• Wechselstromnetz zum Gleichrichter: Netzseitige Störungen und Gleichrichterschaltgeräusche, bidirektionale Kopplung

• Gleichrichter an –48-V-Bus: Hochfrequente Schaltharmonische, die sich zur Verteilung ausbreiten

• –48-V-Bus zu Funkeinheiten: Geleitetes Rauschen, das sich über lange Kabelstrecken zu empfindlicher Elektronik ausbreitet

• Interne Funk-DC-DC- und HF-Ketten: Point-of-Load-Wandler-Rauschkopplung an HF-Frontends

Digitale Hochgeschwindigkeits-Steuerungsschnittstellen verschärfen diese Herausforderungen. Ethernet-, CPRI- und eCPRI-Verbindungen teilen sich in modernen Installationen oft die Kabelwege mit der Stromverkabelung. Zeitkritische Netzwerkanforderungen bedeuten, dass selbst geringfügige Störungen die Synchronisation stören können, die für die Versprechen von 5G mit geringer Latenz entscheidend ist.

Oberwellen von Hochleistungs-HF-Leistungsverstärkern – die oft mehrere zehn bis hundert Watt pro Kanal liefern – können mit Schaltrauschen von Leistungsmodulen intermodulieren. Diese Intermodulation erhöht das In-Band-Grundrauschen, verschlechtert die Signalqualität und verringert die effektive Empfängerempfindlichkeit. Die Interaktion zwischen mehreren Quellen erzeugt Interferenzmuster, die komplexer sind, als es jede einzelne Quelle erzeugen würde.

Übertragene elektromagnetische Störungen auf Wechsel- und Gleichstromleitungen

AC/DC-Gleichrichter in 5G-Installationen werden normalerweise mit dreiphasigen 380–480-V-AC-Eingängen betrieben. Diese Einheiten injizieren sowohl Gegentakt- als auch Gleichtaktrauschen gleichzeitig in zwei Richtungen – zurück zum Versorgungsnetz und vorwärts in den –48-V-DC-Bus, der Funkgeräte versorgt. Ohne ordnungsgemäße Filterung breitet sich dieser leitungsgebundene Lärm in der gesamten Installation aus.

Telekommunikations-Stromversorgungsgeräte sind häufig darauf angewiesenEMI/EMC-Leistungsfilterum die Grenzwerte für leitungsgebundene Emissionen im Bereich von 150 kHz bis 30 MHz gemäß CISPR 11/32 und ETSI-Standards einzuhalten. Dieser Frequenzbereich überschneidet sich direkt mit den Schaltfrequenzen des Wandlers und deren Oberwellen, was die Einhaltung der Vorschriften bei hocheffizienten Stromversorgungsdesigns grundsätzlich zu einer Herausforderung macht.

Gleichstromeinspeisungen zu Remote Radio Heads verlaufen bei Turminstallationen oft 10–60 Meter oder länger. Bei diesen Längen fungieren ungefilterte Kabel als wirksame Antennen, die sowohl elektromagnetische Störungen abstrahlen als auch externe elektromagnetische Felder auffangen. Lange Kabelstrecken ohne ordnungsgemäße Filterung und Abschirmung verwandeln die eigentlich saubere Stromverteilung in einen primären Störpfad.

Die realen Stromstärken in diesen Systemen reichen von mehreren zehn Ampere für einzelne Funkeinheiten bis hin zu Hunderten von Ampere an Hauptverteilungspunkten, was Filter erfordert, die sowohl für die elektrische als auch für die EMI-Leistung geeignet dimensioniert sind.

Abgestrahlte elektromagnetische Störungen von Leistungswandlern und Kabeln

Schnelle Schaltflanken in Leistungsfaktorkorrekturstufen und DC-DC-Wandlern erzeugen durch schnelle Spannungs- und Stromübergänge starke elektromagnetische Felder. Anstiegszeiten im Bereich von mehreren zehn Nanosekunden erzeugen dv/dt- und di/dt-Signaturen, die von Leiterplattenschleifen, Leiterbahnen und Bauteilanschlüssen ausgehen. Durch Kabeldurchführungen und Lüftungsöffnungen entweichen diese Strahlungsemissionen auch bei gut konstruierten Gehäusen.

Kompakte 5G-Funkeinheiten, die auf Türmen oder Dächern montiert werden, integrieren Strom-, HF- und Digitalplatinen in einem einzigen Gehäuse. Diese Integration ist zwar für das Wärmemanagement und den Wetterschutz notwendig, erhöht jedoch das Risiko der Strahlungskopplung erheblich. Elektromagnetische Strahlung von einem Schaltwandler, der nur wenige Zentimeter von einem empfindlichen LNA-Frontend entfernt ist, kann die Empfängerleistung direkt beeinträchtigen.

Schlecht gefilterte –48-V- oder 12-V-Kabel, die aus diesen Gehäusen austreten, wirken als unbeabsichtigte Antennen. Emissionen im VHF- und UHF-Bereich können sich entlang von Kabelschirmen ausbreiten und möglicherweise in Empfangsbänder einkoppeln, wenn Routing und Filterung unzureichend sind.

Stellen Sie sich ein praktisches Diagnoseszenario vor: Ein Ingenieursteam führt eine Fehlerbehebung bei einer 5G-Kleinzelle durch, die eine verminderte Empfindlichkeit bei 3,5 GHz zeigt. Kammertests zeigen, dass die Emissionen des internen 48-zu-5-V-Abwärtswandlers Oberwellen abstrahlen, die in der Nähe der ZF-Frequenz liegen. Die Lösung besteht darin, auf der Leiterplatte montierte EMI-Filter direkt am Wandlerausgang hinzuzufügen und die Rückstrompfade zu verbessern – Eingriffe, die bei einem ordnungsgemäßen Vorentwurf von Anfang an berücksichtigt worden wären.

Gleichtakt- und Gegentaktrauschen in der Telekommunikationsstromversorgung

Gleichtaktstörungen erscheinen als Signale, die sich auf beiden Stromleitern in die gleiche Richtung bewegen, bezogen auf Gehäuse oder Erdung. Differenzialrauschen tritt zwischen dem Plus- und dem Minusleiter (oder dem Außenleiter und dem Neutralleiter) als beabsichtigte Leistungssignale auf, die durch Hochfrequenzkomponenten verfälscht werden.

Bei Standorten mit hohen Masten stellt Gleichtaktrauschen eine besondere Gefahr dar. Lange vertikale Kabel erzeugen starke Gleichtaktströme, die durch Erdpotentialunterschiede und gekoppelte elektromagnetische Felder verursacht werden. Diese Ströme finden Rückwege durch HF-Kabelschirme und Gerätechassis und stören empfindliche Empfänger, die in bestimmten Frequenzbändern arbeiten, direkt.

Für Telekommunikationsanwendungen konzipierte EMI-Leistungsfilter kombinieren typischerweise mehrere Unterdrückungselemente:

• Gleichtaktdrosseln: Hohe Impedanz gegen Rauschen, das sich auf beiden Leitungen in die gleiche Richtung ausbreitet

• X Kondensatoren: Differenzmodusfilterung zwischen Stromleitungen

• Y-Kondensatoren: Gleichtaktfilterung von jeder Leitung zur Gehäusemasse

DOREXS entwickelt EMI-Filter, die beide Rauscharten gleichzeitig bekämpfen und dabei die Dämpfungsanforderungen ordnungsgemäß mit den Leckstromgrenzwerten abwägen, die für die Einhaltung der Sicherheitsvorschriften wichtig sind. Bei Telekommunikationsgleichrichtern, die 10–100 A verarbeiten, müssen die Filter so dimensioniert sein, dass sie Dauerstrom bewältigen und gleichzeitig eine ausreichende Unterdrückung über den erforderlichen Frequenzbereich bieten.

Echte EMI-Probleme in 5G-Basisstationen, Kleinzellen und Kraftwerken

5G-Bereitstellungen umfassen verschiedene Installationstypen, die jeweils unterschiedliche EMI-Herausforderungen mit sich bringen. Makro-Basisstationen mit auf Masten montierten Funkgeräten, kleine Außen- und Innenzellen in städtischen Gebieten und zentralisierte Gleichstromkraftwerke erfordern allesamt maßgeschneiderte Ansätze zur elektromagnetischen Verträglichkeit. Das Verständnis dieser spezifischen Szenarien hilft Ingenieuren bei der Auswahl geeigneter Abhilfestrategien.

Makro-5G-Basisstationen und Remote-Radio-Einheiten

Ein typischer Makro-5G-Standort positioniert eine Basisbandeinheit auf Bodenhöhe, wobei mehrere aktive Antenneneinheiten oder Remote-Funkeinheiten an der Turmstruktur montiert sind. Der Strom fließt vom Bodenschrank über lange vertikale Leitungen mit –48-V-Gleichstromkabeln zur Versorgung der am Turm montierten Geräte.

Diese langen vertikalen Gleichstromkabel stellen mehrere EMI-Herausforderungen dar:

• Spannungsabfall: Widerstandsverluste erfordern höhere Quellenspannungen und belasten die Eingangsbereiche des Wandlers

• Leitungsgebundene Schallausbreitung: Schaltgeräusche von Gleichrichtern breiten sich über die gesamte Kabellänge aus

• Blitz- und ESD-Anfälligkeit: Auf Masten montierte Kabel wirken als hervorragende elektromagnetische Kollektoren

• Gleichtaktstromschleifen: Erdpotenzialunterschiede führen zu Störströmen

Ein typisches Problem tritt auf, wenn das Schaltrauschen eines 3-kW-Gleichrichters übermäßige leitungsgebundene Emissionen im 150-kHz-1-MHz-Band verursacht. Bei Abnahmetests vor Ort überschreiten die Messungen die CISPR-Grenzwerte um mehrere dB und verstoßen damit gegen die gesetzlichen Compliance-Anforderungen. Die Ursache liegt in einer unzureichenden Filterung sowohl am AC-Eingang als auch am DC-Ausgang des Gleichrichters.

DOREXSdreiphasige AC-EMI-FilterDie am Gleichrichtereingang platzierten Module unterdrücken netzseitige Emissionen und verhindern, dass Störungen aus dem Versorgungsnetz in das System gelangen. Komplementäre Gleichstromfilter am –48-V-Ausgang reinigen den Strom, bevor er den Turm hinaufsteigt, und stellen so sicher, dass Funkgeräte Strom erhalten, der den Anforderungen der elektromagnetischen Verträglichkeit entspricht.

Kleine Zellen, Indoor-DAS und 5G-Knoten auf Straßenebene

Kleine Zellen und verteilte Antennensysteme beziehen ihren Strom je nach Installationskontext aus verschiedenen Quellen:

• Wechselstromnetz: 230/277 V-Anschlüsse für größere Außengeräte

• Gleichstrom über Kupfer: –48 V oder andere Gleichspannungen aus zentralen Quellen

• Power over Ethernet: PoE für Innenknoten mit geringem Stromverbrauch

Kompakte Gehäuse, die an Laternenmasten, Gebäudefassaden oder Innendecken montiert werden, schränken die Möglichkeiten des PCB-Layouts ein. Elektronische Geräte in diesen Gehäusen packen Stromumwandlung, HF und digitale Verarbeitung in Räume, die in Kubikzentimetern statt in Kubikmetern gemessen werden. Diese Dichte erhöht die Wahrscheinlichkeit, dass EMI von DC-DC-Wandlern sowohl über abgestrahlte als auch über leitungsgebundene Wege in HF-Frontends einkoppelt.

Ein konkretes Problem verdeutlicht die Herausforderung: Eine 5G-Kleinzelle, die mit 3,5 GHz betrieben wird, weist eine verminderte Empfindlichkeit auf, die je nach Verkehrslast variiert. Untersuchungen ergaben, dass der interne 48-zu-5-V-Abwärtswandler Oberwellen abstrahlt, die nahe der Zwischenfrequenz des Empfängers liegen. Das Schaltrauschen wird durch gemeinsame Masseebenen und unzureichend gefilterte Stromschienen eingekoppelt.

Auf Leiterplatten montierte EMI-Filter und Durchführungskondensatoren lösen dieses Problem wirksam. DOREXS12 V DC EMI-FilterDirekt an DC-Eingängen und in der Nähe von rauschbehafteten Wandlern platziert, enthalten sie Schaltstörungen, bevor sie sich ausbreiten. Durchführungsfilter an Gehäusedurchdringungen verhindern, dass leitungsgebundene Emissionen entlang externer Kabel entweichen.

Zentralisierte Gleichstromkraftwerke und Batterie-Backup-Systeme

Größere 5G-Hubs und Zentralbüros verwenden wie andere zentralisierte Kraftwerke mit mehreren Gleichrichterregalen, Gleichstromverteilertafeln und umfangreichen BatteriesträngenAnwendungen für Lösungen zur Stromqualitätwo komplexe Belastungen und strenge EMV-Anforderungen aufeinandertreffen. Die Batteriekapazität erreicht häufig Dutzende bis Hunderte von kWh, um die Netzwerkverfügbarkeit bei Netzausfällen sicherzustellen – eine wichtige Rolle in der modernen Kommunikationsinfrastruktur.

Batterieladegeräte und Gleichstromverteiler können elektromagnetische Störungen erzeugen und sich entlang von Sammelschienen und langen Kabelstrecken ausbreiten, wenn sie nicht ordnungsgemäß gefiltert werden. Ältere Gleichrichtergeräte erfüllen möglicherweise die EMV-Standards ihrer Zeit, erweisen sich jedoch als unzureichend, wenn sie die Infrastruktur mit modernen 5G-Basisbandgeräten teilen, die empfindlicher auf Stromleitungsrauschen reagieren.

Ein praktisches Szenario verdeutlicht den Nachrüstungsbedarf: In einer Zentrale, die für 5G aufgerüstet wurde, treten zeitweise Fehler bei Basisbandeinheiten auf, die auf DC-Bus-Rauschen von älteren Gleichrichtern zurückzuführen sind. Die ursprünglichen Gleichrichter haben die Emissionstests bereits vor Jahren bestanden, aber ihr Rauschprofil beeinträchtigt den Betrieb neuerer Geräte, die bei höheren Frequenzen und strengeren Anforderungen an die Signalintegrität arbeiten.

In der Nähe von Busausgängen installierte Hochstrom-Gleichstrom-EMI-Filter für die Chassismontage reinigen den Strom, bevor er in Funkgeräteräume oder Dachschränke eingespeist wird. DOREXS entwickelt diese Filter für die anspruchsvollen Bedingungen von Telekommunikationskraftwerken, einschließlich großer Temperaturbereiche und hoher Dauerströme.

EMV-Standards und Compliance-Anforderungen für 5G-Stromversorgungssysteme

5G-Telekommunikations-Stromversorgungsgeräte müssen vor der Netzwerkbereitstellung sowohl den Sicherheits- als auch den EMV-Vorschriften entsprechen. Während die Betreiber darum kämpfen, die Abdeckung zu erweitern, führen Geräte, die die Vorab-Compliance-Tests nicht bestehen, zu kostspieligen Verzögerungen und erzwingen Neukonstruktionen von Leistungsmodulen und Filternetzwerken. Regulierungsbehörden auf der ganzen Welt setzen diese Anforderungen durch, um die menschliche Gesundheit zu schützen und die elektromagnetische Kompatibilität aller Geräte sicherzustellen.

Das Verständnis der regulatorischen Compliance-Landschaft hilft Ingenieurteams, bereits in den frühesten Entwurfsphasen fundierte Entscheidungen über Strategien zur EMI-Minderung zu treffen.

Relevante EMV-Standards für Telekommunikations-Stromversorgungsgeräte

Mehrere Normenfamilien regeln die EMV für Telekommunikationsstromsysteme:

CISPR-Standards:

• CISPR 11: Emissionen industrieller, wissenschaftlicher und medizinischer Geräte

• CISPR 32: Emissionen von Multimediageräten, anwendbar auf die Telekommunikation

ETSI/EN-Standards:

• EN 301 489-Reihe: Harmonisierte EMV-Normen für Funk- und Telekommunikationsgeräte

• Deckt 5G NR-Basisstationen, kleine Zellen und Benutzerausrüstung ab

IEC-Standards:

• IEC 61000-6-2: Allgemeine Immunität für Industrieumgebungen

• IEC 61000-6-4: Allgemeine Emissionen für Industrieumgebungen

• Wird auf 5G-Schränke und Stromversorgungssysteme im Freien angewendet

Die Grenzwerte für leitungsgebundene elektromagnetische Störungen beginnen typischerweise bei 150 kHz – genau dort, wo sich die Schaltfrequenzen und Oberwellen moderner Leistungswandler konzentrieren. Ein Gleichrichter, der bei 200 kHz schaltet, erzeugt Oberwellen bei 400 kHz, 600 kHz, 800 kHz und darüber hinaus, die alle in regulierte Bänder fallen. Um die Emissionsgrenzwerte einzuhalten, ist eine Unterdrückung bei diesen spezifischen Frequenzen erforderlich.

Pre-Compliance vs. abschließende Konformitätsprüfung

Ingenieurteams führen in der Regel Vorabprüfungen in firmeninternen Einrichtungen durch, bevor sie sich zur formellen Zertifizierung in akkreditierten Labors verpflichten. Halbreflexionsarme Kammern und LISN-basierte leitungsgebundene Emissionsaufbauten ermöglichen eine schnelle Iteration während der Entwicklung und erkennen Probleme, bevor teure Werkzeug- und Produktionsentscheidungen Designs festlegen.

EMI-Ausfälle während der Pre-Compliance treten häufig als Spitzen in der Nähe der Schaltfrequenz des Wandlers und seiner Oberwellen auf. Die charakteristische Signatur zeigt deutliche Spitzen in regelmäßigen Frequenzintervallen, die der Grundschaltfrequenz entsprechen. Anschließend passen die Ingenieure die Filter an, optimieren das PCB-Layout und verbessern die Erdung, um diese Emissionen zu reduzieren.

Die Zusammenarbeit mit Filterspezialisten zu Beginn des Designzyklus reduziert kostspielige Iterationen. Ein aktuelles 5G-Funkmoduldesign verdeutlicht diesen Vorteil: Erste Vorabscans zeigten, dass leitungsgebundene Emissionen die Grenzwerte bei 400 kHz um 8 dB überschritten. Durch den Einsatz eines dreistufigen DOREXS-Gleichstromfilters konnten die Emissionen um 5 dB unter den Grenzwert gesenkt werden, wodurch ein komfortabler Spielraum für Produktionsschwankungen und Alterungseffekte geschaffen wurde.

EMI an 5G-Standorten mehrerer Anbieter und Betreiberanforderungen

Viele 5G-Standorte kombinieren Geräte von mehreren OEMs, wodurch elektromagnetische Umgebungen entstehen, die komplexer sind als bei Installationen einzelner Anbieter. Das EMI-Verhalten des Stromversorgungssystems eines Anbieters kann sich auf die Funkgeräte eines anderen Anbieters auswirken, wenn dieser den gleichen Strombus nutzt – ein Szenario, das bei Netzwerkplanern und Geräteintegratoren Bedenken hervorruft.

Große Betreiber setzen häufig strengere interne Grenzwerte als veröffentlichte Standards und verlangen typischerweise Spielräume von 3–6 dB unter den gesetzlichen Grenzwerten. Diese strengeren Anforderungen gewährleisten die Interoperabilität über Herstellergrenzen hinweg und bieten Spielraum für Feldbedingungen, die sich von Laborumgebungen unterscheiden.

DOREXS passt Filterdämpfungskurven und Stromwerte an, um betreiberspezifische EMI-Anforderungen für gemeinsame Einsätze zu erfüllen. Kundenspezifische Designs richten sich an einzigartige Frequenzbereiche, ungewöhnliche Formfaktoren oder aktuelle Pegel, die über die Standardkatalogangebote hinausgehen. Diese Flexibilität erweist sich in heterogenen Netzwerken als unerlässlich, in denen Standardlösungen möglicherweise keine ausreichende Leistung bieten.

Strategien zur Schadensbegrenzung: EMI-Filter, Layout und Design auf Systemebene

Die EMI-Kontrolle in 5G-Stromversorgungssystemen erfordert eine Kombination aus Schaltungsdesign, mechanischem Layout, Verkabelungspraktiken und dedizierten EMI-Filtern, die zusammenarbeiten. Keine einzelne Technik bietet vollständigen Schutz; Ein effektives EMI-Management integriert mehrere Ansätze über die gesamte Signal- und Energiekette hinweg.

In diesem Abschnitt werden praktische Abhilfemaßnahmen beschrieben, wobei der Schwerpunkt auf EMI-Abschirmungslösungen und DOREXS-EMI-Filteranwendungen für verschiedene Stromschnittstellen liegt, insbesondere inDaten- und Kommunikationsenergiesysteme.

Rolle von EMI-Leistungsfiltern in 5G-Telekommunikationssystemen

AC-Eingangsfilter in 5G-Gleichrichterschränken erfüllen zwei Funktionen: Sie dämpfen Gleichtakt- und Gegentaktrauschen, das in das Versorgungsnetz zurückfließt, und verbessern gleichzeitig die Margen zur Einhaltung der Emissionsvorschriften. Diese Filter bieten auch Immunitätsvorteile, indem sie verhindern, dass Netzstörungen in empfindliche Gleichrichter-Steuerkreise gelangen.

DC-EMI-Filter auf dem –48-V-Bus verhindern, dass sich Schaltstörungen von Gleichrichtern und DC/DC-Wandlern über lange Kabelzuführungen in empfindliche Funkgeräte ausbreiten. Richtig ausgelegte Gleichstromfilter verbessern die Empfindlichkeit des Empfängers, indem sie Rauschen auf Stromschienen reduzieren, das andernfalls durch Einschränkungen der Stromversorgungsunterdrückung in HF-Schaltkreise eingekoppelt werden könnte.

DOREXS bietet mehrere Filterkategorien, die für 5G-Telekommunikationsanwendungen relevant sind:

Filtertyp	Anwendung	Wichtige Spezifikationen
Dreiphasige Wechselstromfilter	Eingänge des Gleichrichterschranks	380–480 V, hohe Stromstärke
Hochstrom-Gleichstromfilter	–48-V-Busverteilung	Zehn bis Hunderte Ampere
IEC-Einlassfilter	Zusatzausrüstung	Standard-Panelmontage
Filter für die Leiterplattenmontage	Point-of-Load-Wandler	Kompakte Integration auf Platinenebene

Best Practices für Erdung, Verkabelung und Layout

Die Erdungsstrategie beeinflusst die EMI-Leistung in 5G-Installationen grundlegend. Zu den wichtigsten Grundsätzen gehören:

• Einzelpunktreferenz: Die Herstellung eines klaren Massebezugs verhindert zirkulierende Ströme

• Niederohmiges Bonden: Verbindungen zum Turm oder zur Gebäudeerde müssen die Induktivität minimieren

• Eliminierung von Erdschleifen: Vermeiden mehrerer Erdungspfade, die Rahmenantennen erzeugen

Durch die Trennung von Strom- und HF-/Digitalkabelwegen wird die Kopplung zwischen Störquellen und empfindlichen Schaltkreisen verringert. Wenn Kreuzungen unvermeidbar sind, minimiert die rechtwinklige Kabelführung die Kopplungslänge. Große Schleifenbereiche, die durch Kabelläufe und Rückwege gebildet werden, schaffen effiziente Antennen – die Minimierung dieser Bereiche verringert direkt sowohl die abgestrahlten Emissionen als auch die Anfälligkeit.

EMI-Filter sollten so nah wie möglich an Plattendurchführungen und Steckereinführungen montiert werden. Diese Platzierung stoppt Geräusche, bevor sie sich im Inneren des Gehäuses ausbreiten, und verhindert so eine Kontamination gefilterter Umgebungen. Tief im Gerät montierte Filter ermöglichen die Ausbreitung von Geräuschen durch das Gehäuse, bevor sie unterdrückt werden, wodurch die Wirksamkeit verringert wird.

In besonders lauten Umgebungen bieten abgeschirmte Kabel oder verdrillte Adernpaare für DC-Einspeisungen zusätzlichen Schutz. Die Abschirmung an den Eintrittspunkten des Schranks mithilfe von DOREXS-Durchgangsfiltern schafft eine kontinuierliche elektromagnetische Barriere und sorgt gleichzeitig für eine Unterdrückung von leitungsgebundenem Rauschen.

Techniken auf Komponentenebene in 5G-Leistungsmodulen

Die Reduzierung elektromagnetischer Störungen an der Quelle erweist sich häufig als effektiver als die Filterung nachgeschalteter Störungen. Mehrere Techniken helfen:

Snubber-Netzwerke: RC- oder RCD-Snubber verlangsamen die Schaltübergänge und reduzieren den Hochfrequenzanteil auf Kosten leicht erhöhter Schaltverluste.

Spread-Spectrum-Modulation: Eine unterschiedliche Schaltfrequenz verteilt die harmonische Energie über größere Bandbreiten und reduziert so Spitzenemissionen bei jeder einzelnen Frequenz.

Optimierter Torantrieb: Die Steuerung der Ein- und Ausschaltraten von MOSFETs und IGBTs gleicht die EMI-Erzeugung gegen Schaltverluste aus.

Einzelne DC-DC-Wandler, die HF-Leistungsverstärker, LNAs und digitale ASICs versorgen, profitieren von einer speziellen Filterung. Gleichtaktdrosseln, X- und Y-Kondensatoren und LC-Filterstufen an jedem Wandlerausgang reduzieren die Ausbreitung elektromagnetischer Störungen auf rauschempfindliche Lasten.

DOREXS bietet EMI-Filter für die Leiterplattenmontage und kundenspezifische Magnetelemente – Transformatoren und Drosseln – an, die direkt in Leistungsplatinen integriert werden können. Diese Komponenten verbessern die EMI-Leistung, ohne dass große externe Filter erforderlich sind, die möglicherweise nicht in die kompakten Räume passen, die für moderne drahtlose Geräte typisch sind.

DOREXS EMI-Filterlösungen für 5G-Telekommunikationsstrom

DOREXS ist spezialisiert aufEMI-Filter, Transformatoren und zugehörige NetzqualitätsprodukteEntwickelt für anspruchsvolle Anwendungen in der Telekommunikation, Industrieautomation, medizinischen Geräten und anderen Bereichen, die eine zuverlässige elektromagnetische Verträglichkeit erfordern. Als B2B-Hersteller arbeitet DOREXS während des gesamten Designprozesses direkt mit OEM-Ingenieurteams zusammenführender Anbieter von EMI-Filtern.

Für 5G-Telekommunikationsstromanwendungen liefert DOREXS sowohl Katalogprodukte als auch kundenspezifische EMI-Filter, die für Basisstationen, kleine Zellen und zentrale Kraftwerke optimiert sind. Technische Beratung, Installationsanleitung und Kundendienst unterstützen Kunden dabei, über den gesamten Lebenszyklus der Geräte hinweg eine robuste EMV-Leistung zu erzielen.

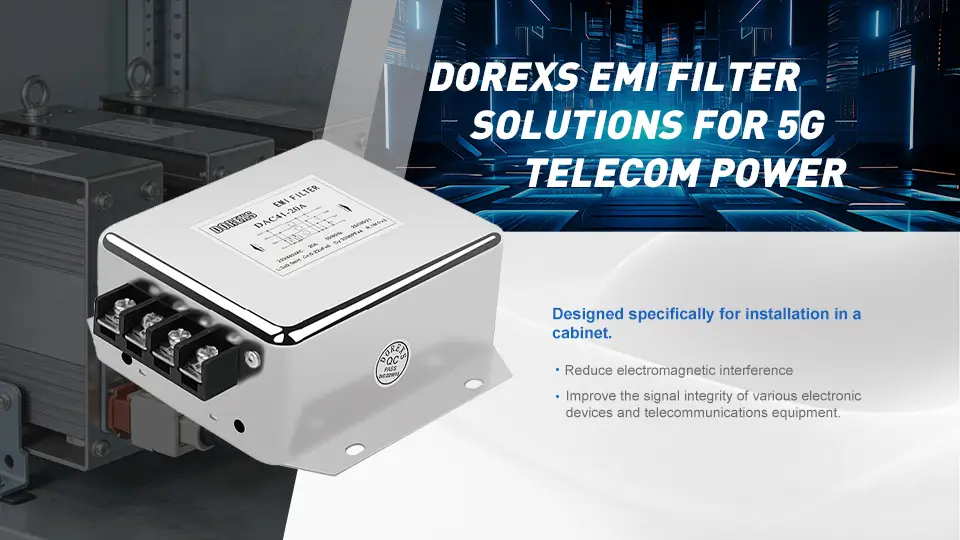

AC-Eingangsfilter für 5G-Gleichrichter und Leistungsschränke

Die dreiphasigen EMI-Filter von DOREXS bekämpfen leitungsgebundene Emissionen von Eingangsgleichrichtern mit 380–480 V Wechselstrom in Telekommunikationskraftwerken. Diese Filter bieten eine hohe Gleichtaktdämpfung von 150 kHz bis zu mehreren MHz – dem kritischen Frequenzbereich, in dem sich die Oberschwingungen des Wandlerschaltvorgangs konzentrieren.

Zu den Hauptattributen dieser Filter gehören:

• Hohe Dämpfung: Ausreichende Unterdrückung, um die CISPR-Grenzwerte mit Marge einzuhalten

• Robuste Konstruktion: Konzipiert für Außenschrankumgebungen

• Sicherheitszulassungen: Wichtige Zertifizierungen für weltweite Marktakzeptanz

• Wärmeleistung: Betrieb in weiten Temperaturbereichen

Um den geeigneten Filter auszuwählen, muss der Nennstrom an die Spezifikationen des Gleichrichters angepasst werden. Die Wahl der Konfiguration (Dreieck- oder Sternschaltung) hängt von der Topologie des Stromnetzes ab. Der technische Support von DOREXS unterstützt Kunden bei der Auswahl dieser Auswahlmöglichkeiten auf der Grundlage spezifischer Anwendungsanforderungen.

DC-EMI-Filter für –48-V-Einspeisungen und Funkeinheiten

DOREXS-Hochstrom-Gleichstromfilter zielen auf die –48-V-Telekommunikationsbusse ab, die entfernte Funkeinheiten, aktive Antenneneinheiten und kleine Zellen versorgen. Die aktuellen Nennwerte reichen von mehreren zehn bis mehreren hundert Ampere pro Zweig und decken den gesamten Bereich der 5G-Stromverteilungsanforderungen ab.

Diese Filter reduzieren die Ausbreitung elektromagnetischer Strahlung zwischen Gleichrichtereinschüben und Funkgeräten und verbessern so direkt die Empfindlichkeit des Empfängers und die Compliance-Spielräume. Durch die Reinigung des Stroms an Verteilungspunkten verhindern die Filter, dass sich Lärm in Installationen ausbreitet, in denen sich mehrere empfindliche Systeme die Strominfrastruktur teilen.

Umweltverträglichkeit ist für Telekommunikations-Einsatzszenarien von entscheidender Bedeutung:

• Großer Betriebstemperaturbereich: –40°C bis +70°C für Außeninstallationen

• Vibrationsfestigkeit: Geeignet für Mastmontage- und Dachgehäuse

• Dichtungsmöglichkeiten: Schutz vor Feuchtigkeit und Verschmutzung

Platzierungsempfehlungen positionieren Gleichstromfilter vor den Abzweigleitungen, die zu 5G-Funkgeräten führen, und erfassen so Rauschen an Verteilungspunkten, anstatt an jedem Endpunkt Filter zu erfordern.

Leiterplatten- und Durchführungsfilter für kompakte 5G-Geräte

DOREXS EMI-Filter für die Leiterplattenmontage eignen sich für Niederspannungsschienen (12 V, 5 V, 3,3 V), die in 5G-Radio- und Kleinzellenelektronik verwendet werden. Diese kompakten Komponenten lassen sich direkt auf Leistungsplatinen integrieren und sorgen für Filterung bei Point-of-Load-Konvertern, bei denen Platzbeschränkungen externe Filter ausschließen.

Durchführungsfilter und gefilterte Steckverbinder kombinieren mechanische Durchführungsfunktionen mit EMI-Unterdrückung und erweisen sich besonders bei Schottdurchführungen in kleinen Gehäusen als nützlich. Diese Komponenten gewährleisten die Wirksamkeit der Gehäuseabschirmung und ermöglichen gleichzeitig die notwendigen Strom- und Signalverbindungen.

Zu den Anpassungsoptionen gehören:

• Induktivitäts- und Kapazitätswerte: Optimiert für bestimmte Geräuschprofile

• Mechanische Formate: SMD-, Durchsteck- und kundenspezifische Leadframes

• Thermische Überlegungen: Materialien und Nennwerte passend zur Betriebsumgebung

DOREXS arbeitet mit OEM-Layout-Teams zusammen, um die Filterplatzierung in der Nähe von DC-Buchsen, Konvertern und HF-Modulen zu optimieren. Durch die richtige Positionierung werden Schleifenbereiche minimiert und die Filtereffektivität maximiert.

Kundenspezifisches Design, technischer Support und Lifecycle-Services

Viele 5G-OEMs benötigen kundenspezifische EMI-Filterdesigns, die auf spezifische Betreiberanforderungen, ungewöhnliche Formfaktoren oder aktuelle Werte eingehen, die über die Standardkatalogangebote hinausgehen. DOREXS bietet umfassende Unterstützung während des gesamten Design- und Produktionszyklus:

Beratung im Frühstadium: Zusammenarbeit mit Ingenieurteams vor der Fertigstellung der Layouts, um geeignete Filteransätze auszuwählen und den erforderlichen Platz zu reservieren.

Simulationsunterstützung: SPICE-Modelle und S-Parameter für Filter ermöglichen eine genaue Systemsimulation während des Entwurfs.

Beispielaufbauten: Prototypenfilter für Pre-Compliance-Tests vor Produktionsverpflichtung.

Anwendungsberatung: Vor-Ort-Unterstützung bei Installation und Fehlerbehebung.

Qualifizierungstests anhand von Temperatur-, Feuchtigkeits- und Vibrationsprofilen, die üblicherweise für 5G-Außeninstallationen spezifiziert werden, stellen sicher, dass Filter die Zuverlässigkeitsanforderungen für Geräte erfüllen, die in anspruchsvollen Umgebungen eingesetzt werden.

Für Telekommunikationsnetze mit einer erwarteten Lebensdauer von 10 bis 15 Jahren ist die langfristige Versorgungsstabilität von Bedeutung. DOREXS hält die Produktionskapazität aufrecht und bietet technischen After-Sales-Support während der gesamten Lebensdauer der Ausrüstung, wobei regionale Teams über sie erreichbar sindEMI-Filter-Kontaktkanäle.

Fazit: Aufbau zuverlässiger 5G-Stromversorgung mit robuster EMI-Kontrolle

Die hohe Leistungsdichte, die dichte Bereitstellung und die komplexen HF-/Digitalketten von 5G machen EMI in Stromversorgungssystemen zu einer kritischen Designherausforderung, die nicht durch nachträgliche Lösungen gelöst werden kann. Die Kombination aus höheren Frequenzen, schnellerem Schalten und kompakter Ausrüstung schafft elektromagnetische Umgebungen, die weitaus anspruchsvoller sind als frühere Generationen der drahtlosen Kommunikation.

Nicht verwaltete leitungsgebundene und abgestrahlte Emissionen führen zu messbaren Konsequenzen: unterbrochene Verbindungen, verminderter Durchsatz, fehlerhafte Standortakzeptanz und Nichteinhaltung gesetzlicher Vorschriften. Jedes dieser Ergebnisse wirkt sich auf die Netzwerkzuverlässigkeit und die Wirtschaftlichkeit des Betreibers aus und macht eine effektive EMI-Kontrolle neben einer technischen Anforderung auch zu einer geschäftlichen Notwendigkeit.

Ein umfassender Ansatz, der sorgfältiges Layout, ordnungsgemäße Erdung und ausgereifte EMI-Filter kombiniert, ist für einen zuverlässigen 5G-Betrieb unerlässlich. Keine einzelne Technik bietet vollständigen Schutz – ein effektives EMI-Management integriert Minderungsstrategien über die gesamte Strom- und Signalkette hinweg.

DOREXS fungiert als strategischer Partner für Telekommunikationshersteller und bietet AC-, DC-, PCB- und kundenspezifische EMI-Filter sowie Transformatoren und technische Unterstützung. Diese umfassende Fähigkeit hilft Kunden, eine robuste elektromagnetische Verträglichkeit zu erreichen und gleichzeitig strenge Bereitstellungspläne einzuhalten.

Entwicklungs- und Beschaffungsteams profitieren von der frühzeitigen Einbindung von DOREXS in die Entwicklung von 5G-Stromversorgungssystemen. Eine frühzeitige Einbindung ermöglicht die Auswahl geeigneter Filter, reserviert den erforderlichen Platz in Layouts und verhindert kostspielige Iterationen, die sich aus der Entdeckung von EMI-Problemen zu einem späten Zeitpunkt der Entwicklung ergeben. Das Ergebnis: eine risikoärmere EMI-Konformität, kürzere Zertifizierungsfristen und eine langfristige Netzwerkzuverlässigkeit, die die Versprechen von 5G hinsichtlich hoher Leistung und kontinuierlicher Verfügbarkeit unterstützt.
