DAI1 1A-10A 220V IEC-Filter
Model No: DAI1

DAI1 1A–10A 220V IEC Netz-EMI-Filter | Lösung zur Rauschunterdrückung von Stromleitungen

IEC-Netzeingangsfilter – Einphasig

Nennstrombereich: 1A–10A für einphasige IEC-Anwendungen

Hervorragendes Verhältnis von Filterleistung zu Baugröße

Zertifizierungen: cUL, CE, RoHS

Kundenspezifische Anpassung gemäß den Anforderungen des Kunden möglich

Kostenlose Muster zur Produktprüfung und Validierung verfügbar
Menge :
Kontakt senden

Der IEC-Netz-EMI-Filter DAI1 ist ein leistungsstarker 1A–10A-IEC-Steckdosen-EMI-Filter, der zur Unterdrückung leitungsgebundener elektromagnetischer Störungen (EMI) entwickelt wurde und eine stabile Stromversorgung für elektronische Geräte gewährleistet. Mit einem hervorragenden Verhältnis von Leistung zu Größe und internationalen Sicherheitszertifizierungen ist es ideal für Industriemaschinen, Automatisierungsgeräte, Verbrauchergeräte und medizinische Geräte.

Hauptmerkmale

  • Nennstrom bis 10A
  • Die frontseitigen Steck- und Ausgangsklemmen können als Schnellsteckklemmen oder als Lötfahnen ausgeführt sein
  • Optionale Version mit geringem Ableitstrom
  • Optionale medizinische Version
  • Kundenspezifische Versionen von Aussehen und Parametern können auf Anfrage bereitgestellt werden
  • Erfüllen Sie die Sicherheitszertifizierungen cUL, CE, ROHS und CQC

Technische Spezifikationen


Spezifikation
Einzelheiten
Modell:
DAI1
Anwendung:
Gewerbe-/Industrie-/Verbrauchergeräte
Phase:
Einphasig
Struktur:
Einstufig
Maximale Betriebsspannung:
275VAC
Nennstrom:
1A - 10A
Leckstrom:
≤ 0,5 mA
Spannungspegel aushalten:
1750VAC
Frequenzbereich:
50/60Hz
Betriebstemperatur:
-25°C ~ +85°C
Zertifizierungen:
UL, CQC, CE
Abmessungen (mm):
55 × 28 × 31 (B×H×T)
Gewicht (g):
40
Verbindungstyp:
Einsteck-/Netzkabel

download date sheetrequest a quote

Technische Vorteile

  1. Unterdrückt sowohl Gleichtakt- als auch Gegentaktrauschen über einen breiten Frequenzbereich und verbessert so die EMV-Leistung.
  2. Das IEC-Einlassdesign vereinfacht die Installation und gewährleistet eine zuverlässige Stromschnittstellenverbindung in globalen Systemen.
  3. Hochleistungs-Einfügedämpfung mit stabiler Filterung bei wechselnden Lasten.

Produktbilder

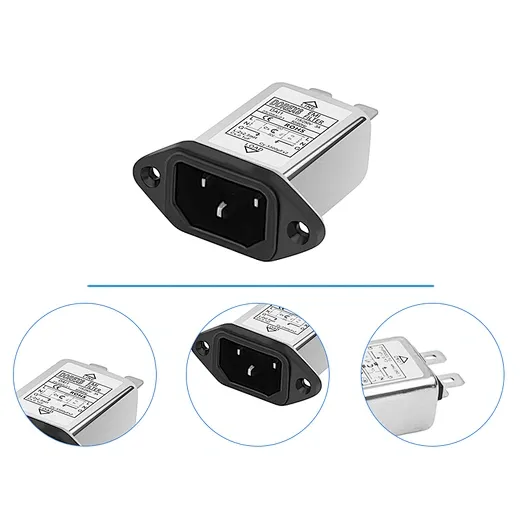

Detailbild

DAI1 Detail Picture

Gesamtabmessungen (±1 mm)



DAI1 Overall Dimension（±1mm)



Schaltbild

DAI1 Circuit Diagram

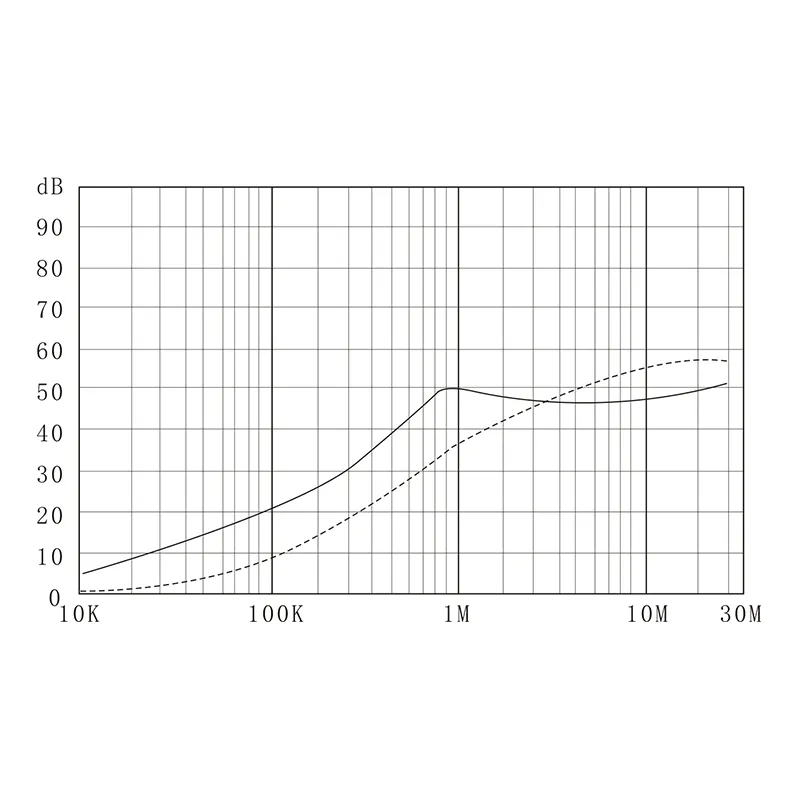

Einfügedämpfung

DAI1 IEC EMI filter insertion loss curve

Anpassungsoptionen

Kabellänge und Schnittstellentyp können je nach Kundenwunsch angepasst werden. DOREXS kann auch die EMI-Filterparameter und Erscheinungsabmessungen entsprechend den Geräteanforderungen des Kunden anpassen. Bei DOREXS orientiert sich alles an den Kundenanforderungen und wir sind bestrebt, exklusive EMI-Lösungen für Kunden zu schaffen.

Zulassungen und Konformitäten

Approvals and Compliances

Anwendungen

Der IEC-EMI-Filter DAI1 wird häufig verwendet in:
  • Industrielle Steuerungssysteme und Automatisierungsgeräte
  • Unterhaltungselektronikgeräte
  • Büroautomatisierungsgeräte
  • Medizinische und Prüfinstrumente
  • Stromversorgungssysteme und Laborgeräte


Einführung in den Energieeintrag

Stromeingangsmodule sind für den sicheren und effizienten Betrieb moderner elektronischer Geräte von grundlegender Bedeutung. Ein Stromeingangsmodul fungiert als Gateway zwischen der Netzstromversorgung und Ihrem Gerät und integriert typischerweise einen IEC-Eingang, einen Filter und häufig einen Schalter oder eine Sicherung. Diese Kombination soll empfindliche Geräte vor elektromagnetischen Störungen (EMI) schützen und die Einhaltung internationaler Sicherheitsstandards wie UL gewährleisten. Durch das Herausfiltern unerwünschter Geräusche und Interferenzen direkt an der Stromeingangsstelle tragen diese Module dazu bei, die Stabilität und Zuverlässigkeit Ihres Geräts aufrechtzuerhalten. Unabhängig davon, ob Sie für Industrie-, Medizin- oder Verbraucheranwendungen entwerfen, ist die Auswahl des richtigen Stromeingangsmoduls von entscheidender Bedeutung. Überlegungen wie Spannungsauswahl, Sicherung und die Art der erforderlichen Filterung spielen alle eine Rolle dabei, sicherzustellen, dass Ihre Geräte sicher funktionieren und die gesetzlichen Anforderungen erfüllen.

FAQ

1. Wer sind wir?

DOREXS wurde 2008 gegründet und ist ein Hersteller mit Schwerpunkt auf EMI-Lösungen und Netzqualitätslösungen mit umfassender Branchenerfahrung. Ein professionelles technisches F&E-Team und fortschrittliche Produktionsausrüstung unterstützen uns bei der Bereitstellung kostengünstiger Produkte und Lösungen.

2. Wie stellen wir die Produktqualität sicher?

Unsere Filterprodukte verfügen über UL-, CE-, ISO9001- und ROHS-Zertifizierungen und jedes Produkt wird einer Endkontrolle unterzogen, bevor es das Werk verlässt.

3. Unterstützen wir die Anpassung?

DOREXS bietet nicht nur Standardprodukte, sondern unterstützt auch die Anpassung des Produktauftritts und der Produktparameter. Wir bieten kostengünstige EMI-Lösungen und Power-Quality-Lösungen.

4. Welche Dienstleistungen können wir anbieten?

Lieferbedingungen: FOB, CFR, CIF, EXW, FCA
Zahlungswährung: USD, EUR, RMB
Zahlungsmethode: T/T, L/C, MoneyGram, Western Union, Bargeld

5. Welche Produkte kann ich bei Ihnen kaufen?

EMI/EMC-Filter, Transformatoren, Drosseln, isolierte Drähte und Steckdosen usw.


6. Überlegungen zum IEC-Eingang

Der IEC-Eingang ist ein wesentlicher Bestandteil jedes Stromeingangsmoduls und sorgt für eine standardisierte und sichere Verbindung zum Stromnetz. IEC-Einlässe wurden zur Erfüllung strenger internationaler Sicherheitsstandards wie UL entwickelt und sind in verschiedenen Konfigurationen erhältlich, darunter sowohl gefilterte als auch ungefilterte Versionen. Bei der Auswahl des richtigen IEC-Eingangs müssen der zur Reduzierung elektromagnetischer Störungen erforderliche Filtertyp, die Strom- und Spannungswerte sowie die Kompatibilität mit dem Strombedarf Ihres Geräts bewertet werden. IEC-Filter spielen eine Schlüsselrolle bei der Minimierung von Störungen und stellen sicher, dass Ihre Geräte auch in Umgebungen mit erheblichen elektrischen Störungen zuverlässig funktionieren. Durch die Auswahl der geeigneten IEC-Eingangs- und Filterkombination können Sie die Leistung und Sicherheit Ihres Geräts verbessern und sicherstellen, dass es sowohl die gesetzlichen als auch die betrieblichen Anforderungen erfüllt.

7. Spannungsauswahl

Die Auswahl der richtigen Spannungskonfiguration ist ein entscheidender Schritt beim Entwurf eines Stromeingangsmoduls. Das Modul muss für die maximale Spannung und den maximalen Strom ausgelegt sein, die Ihr Gerät benötigt, unabhängig davon, ob es mit 120 V, 230 V, 240 V oder einem anderen Standard betrieben wird. Stromeingangsmodule sind in einphasiger und dreiphasiger Ausführung erhältlich und ermöglichen so Flexibilität für ein breites Anwendungsspektrum. Es ist wichtig, nicht nur die Spannungsanforderungen des Geräts zu berücksichtigen, sondern auch die regulatorischen Standards der Märkte, in denen die Geräte verwendet werden. Durch die Wahl eines Stromeingangsmoduls, das für Ihre spezifischen Spannungsanforderungen richtig dimensioniert und ausgelegt ist, gewährleisten Sie einen sicheren, effizienten Betrieb und die Einhaltung aller erforderlichen Vorschriften.

8. Komponentenauswahl

Die Zuverlässigkeit und Leistung eines Stromeingangsmoduls hängen stark von der Qualität seiner Komponenten ab. Die Auswahl des richtigen IEC-Eingangs, Filters, Schalters und der richtigen Sicherung ist von entscheidender Bedeutung, um sicherzustellen, dass das Modul den Anforderungen Ihres Geräts und den Erwartungen Ihrer Endbenutzer entspricht. Komponenten sollten auf der Grundlage ihrer Nennleistung, Kompatibilität mit dem Gerät und Einhaltung internationaler Sicherheitsstandards wie UL ausgewählt werden. Es ist auch wichtig, den physischen Platz zu berücksichtigen, der für Komponenten innerhalb des Moduls zur Verfügung steht, sowie die Möglichkeit von Problemen wie Rauchentwicklung oder Ausfällen aufgrund minderwertiger Materialien. Die Entscheidung für hochwertige, gut konzipierte Komponenten erleichtert nicht nur die Wartung und Reparatur, sondern minimiert auch das Risiko von Problemen und stellt sicher, dass Ihr Stromeingangsmodul langfristig zuverlässige Leistung liefert.


9. Optionen für das Stromeingangsmodul

Bei den Stromeingangsmodulen gibt es eine große Auswahl an Optionen, um den Anforderungen verschiedener Geräte und Anwendungen gerecht zu werden. Einige Module sind unkompliziert und verfügen nur über einen IEC-Eingang für den grundlegenden Stromanschluss, während andere mehrere Funktionen wie Filterung, Schaltung und Sicherung in einer einzigen, kompakten Einheit vereinen.
Hochleistungs-Stromeingangsmodule sind für Anwendungen konzipiert, bei denen geringe Geräuschentwicklung und hohe Zuverlässigkeit unerlässlich sind, beispielsweise in medizinischen Geräten oder professionellen Audiogeräten. Für den allgemeinen Einsatz liegt der Schwerpunkt der Module möglicherweise auf einfacher Installation und umfassender Kompatibilität. Zu den wichtigsten zu berücksichtigenden Faktoren gehören der Typ des verwendeten Filters, die Nennleistung und der Typ des Schalters oder der Sicherung sowie die Frage, wie gut der IEC-Eingang den Stromanforderungen des Geräts entspricht. Durch die sorgfältige Auswahl des richtigen Stromeingangsmoduls können Sie eine optimale Filterung, einen zuverlässigen Betrieb und die Einhaltung von Sicherheitsstandards gewährleisten.
