DBI5 IEC-Steckerfilter ， Schalter, Sicherung ， 50/60 Hz, 1-10a
Model No: DBI5

DBI5 IEC-Stecker EMI-Filter | Einphasige Stromleitungs-Rauschunterdrückung | Sicherung und Schalter

EC-Netzeingangsfilter – Einphasig

Nennstrombereich: 1A–10A für einphasige IEC-Anwendungen

Hervorragende Dämpfungsleistung für eine effektive EMI-Unterdrückung

Zertifizierungen: cUL, CE, RoHS

Kundenspezifische Anpassung entsprechend den Anforderungen des Kunden möglich

Kostenlose Muster zur Produktprüfung verfügbar
Menge :
Kontakt senden

Der DBI5EMI-Filter für IEC-Steckerist eine HochleistungsmaschineEinphasiger EMI-Filter für Wechselstromnetzemit integriertem Sicherungshalter und Schalter. Entwickelt für1A–10ANennstrom und stabiler Betrieb bei50/60HzEs unterdrückt effektiv leitungsgebundene elektromagnetische Störungen auf Stromleitungen und trägt dazu bei, dass Ihre Geräte problemlos die EMV-Konformitätsanforderungen erfüllen. Zertifizierungen umfassenUL, CE und RoHSfür eine zuverlässige weltweite Markteinsetzbarkeit.

EMI-Filter sind Schlüsselkomponenten zur Unterdrückung unerwünschter elektromagnetischer Störungen auf Stromleitungen und sorgen so für eine stabile Systemleistung und EMV-Konformität.

Hauptmerkmale

  • DBI5 IEC-Steckerfilter für schnelle und einfache Installation
  • Hinten/vorne oder Snap-In-Montage
  • Einzel- oder Doppelsicherungshalter
  • Drosseln mit hochpermeablem Kernmaterial und hervorragenden thermischen Eigenschaften
  • Alle EMI-Filter verfügen über eine hervorragende Leitungsdämpfung
  • Kundenspezifische Versionen auf Anfrage erhältlich

Technische Spezifikationen


Spezifikation
Details
Modell:
DBI5
Anwendung:
Gewerbe-/Industrie-/Verbrauchergeräte
Phase:
Einphasig
Struktur:
Einstufig
Maximale Betriebsspannung:
275VAC
Nennstrom:
1A - 10A
Leckstrom:
≤ 0,5 mA
Spannungspegel aushalten:
1750VAC
Frequenzbereich:
50/60Hz
Betriebstemperatur:
-25°C ~ +85°C
Zertifizierungen:
UL, CQC, CE
Abmessungen (mm):
44 × 28 × 65 (B×H×T)
Gewicht (g):
80
Verbindungstyp:
Einsteck-/Netzkabel

download date sheetrequest a quote

Technische Vorteile

  • Das integrierte Sicherungs- und Wippschalterdesign vereinfacht die Verkabelung und verbessert die Sicherheit.
  • Eine effektive Gleichtakt- und Gegentaktrauschdämpfung verbessert die Leistung der elektromagnetischen Verträglichkeit (EMV).
  • Im gesamten Netzfrequenzbereich von 50/60 Hz wird eine stabile Geräuschunterdrückung erreicht.

Produktbilder

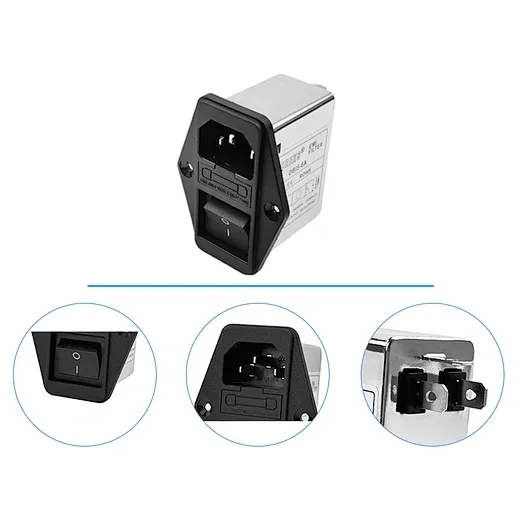

Detailbild

DBI5 Detail Picture

Gesamtabmessungen (±1 mm)



DBI5 Overall Dimension（±1mm)



Schaltbild

DBI5 Circuit Diagram

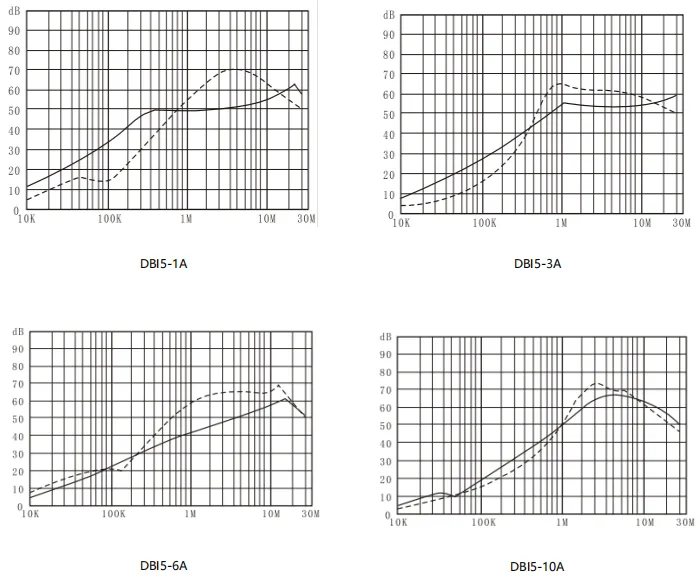

Einfügedämpfung

DBI5 IEC connector filter Insertion loss

Anpassungsoptionen

Kabellänge und Schnittstellentyp können je nach Kundenwunsch angepasst werden. DOREXS kann auch die EMI-Filterparameter und Erscheinungsabmessungen entsprechend den Geräteanforderungen des Kunden anpassen. Bei DOREXS orientiert sich alles an den Kundenanforderungen und wir sind bestrebt, exklusive EMI-Lösungen für Kunden zu schaffen.

Zulassungen und Konformitäten

Approvals and Compliances

Anwendung

  • Computer
  • Server
  • Internetausrüstung
  • Modem
  • Router
  • Schalten
  • Medizinische Bildgebungsgeräte
  • Elektrokardiograph
  • Blutdruckmessgerät
  • Industrielles Steuerungssystem
  • Automatisierungsroboter
  • Sensor
  • Fernseher
  • Soundsystem
  • Elektronische Systeme für Kraftfahrzeuge

Installationsanleitung

  • Stecken Sie den IEC-Stecker in die Wechselstromsteckdose.
  • Stellen Sie sicher, dass die stromführenden, neutralen und Erdungskabel richtig angeschlossen sind.
  • Installieren Sie die entsprechende Sicherung entsprechend dem Anwendungsstrom.
  • Halten Sie die Ausgangsverkabelung sauber, um eine optimale Rauschunterdrückung zu gewährleisten.


Für Preisangebote, Muster, technische Beratung und maßgeschneiderte Lösungen, die auf Ihre spezifischen Projektanforderungen zugeschnitten sind,Bitte kontaktieren Sie uns.

FAQ

1. Wer sind wir?

DOREXS wurde 2008 gegründet und ist ein Hersteller mit Schwerpunkt auf EMI-Lösungen und Netzqualitätslösungen mit umfassender Branchenerfahrung. Ein professionelles technisches F&E-Team und fortschrittliche Produktionsausrüstung unterstützen uns bei der Bereitstellung kostengünstiger Produkte und Lösungen.

2. Wie stellen wir die Produktqualität sicher?

Unsere Filterprodukte verfügen über UL-, CE-, ISO9001- und ROHS-Zertifizierungen und jedes Produkt wird einer Endkontrolle unterzogen, bevor es das Werk verlässt.

3. Unterstützen wir die Anpassung?

DOREXS bietet nicht nur Standardprodukte, sondern unterstützt auch die Anpassung des Produktauftritts und der Produktparameter. Wir bieten kostengünstige EMI-Lösungen und Power-Quality-Lösungen.

4. Welche Dienstleistungen können wir anbieten?

Lieferbedingungen: FOB, CFR, CIF, EXW, FCA
Zahlungswährung: USD, EUR, RMB
Zahlungsmethode: T/T, L/C, MoneyGram, Western Union, Bargeld

5. Welche Produkte kann ich bei Ihnen kaufen?

EMI/EMV-Filter, Transformatoren, Drosseln, isolierte Drähte und Steckdosen usw.
