plc EMI filter
Model No: DBA7-40A

SPS-EMI-Filter | DBA7-40A Hochleistungs-Einphasenfilter

Nennspannung: 110 VAC-250 VAC,

Nennstrom: 40 A,

ertifikat: cUL, CQC, CE, ROHS.

Kann entsprechend den Kundenanforderungen angepasst werden.

Unterstützen Sie kostenlose Muster
Menge :
Kontakt senden

Der DBA7-40A ist ein leistungsstarker einphasigerSPS-EMI-Filterentworfen fürSPS-Systeme (Programmable Logic Controller).,elektrische Automatisierungsgeräte, Industrieroboter, medizinische Instrumente und Laserbearbeitungsgeräte.
Es verfügt überstarke Gleichtakt-/Gegentaktunterdrückung, geringe Größeund hohe Zuverlässigkeit, wodurch leitungsgebundene Störungen auf Stromleitungen effektiv reduziert, die Betriebsstabilität der Ausrüstung verbessert und eine stabile Kommunikation, genaue Reaktion und langfristige Zuverlässigkeit des SPS-Steuerungssystems sichergestellt werden.
Es eignet sich für Anwendungen, die eine höhere Störfestigkeit und den Betrieb in starken elektromagnetischen Umgebungen erfordern.

Hauptmerkmale

  • 40 A Nennstrom, geeignet für Hochleistungs-Industriesysteme
Erfüllt die Anforderungen an die Stromversorgung in Industriequalität und sorgt für eine stabile Stromversorgung von SPS-Mainframes, Motorsteuerungssystemen, Servoantrieben usw.
  • Kompaktes Design, einfache Installation
Kompakte Struktur, geeignet für SPS-Schränke und Steuerkästen mehrerer Marken, flexibel anpassbar an verschiedene Industrieszenarien.
  • Hochleistungsfähige bipolare Filterstruktur
Das bipolare Filterdesign verbessert die Gleichtakt- und Gegentakt-Rauschdämpfung und macht die SPS-Kommunikation stabiler.
  • Starke Anti-Interferenz-Leistung (EMI/EMV)
Unterdrückt effektiv Netzteilrauschen im Bereich von 150 kHz bis 30 MHz und reduziert so Gerätefehlfunktionen und Steuerungsanomalien.
  • Speziell für industrielle und medizinische Anwendungen entwickelt
Hohe Spannungsfestigkeit und hervorragende Isolationsleistung, geeignet für Geräte mit strengen EMV-Anforderungen.
  • OEM/ODM-Anpassung unterstützt
Anschlüsse, Gehäusematerialien, Leistungskurven und Strukturdesigns können je nach Kundenwunsch angepasst werden; Rapid Prototyping wird unterstützt.

Technische Parameter

Spezifikation
Einzelheiten
Modell:
DBA7-40A
Anwendung:
SPS-Steuerungssystem
Phase:
Einphasig
Struktur:
Zweistufig
Hipot-Testspannung:
1000 VDC (LL)
1700 VAC (LG)
Nennstrom:
40A
Isolationswiderstand:
>50 MΩ bei 500 VDC
Frequenzbereich:
50/60Hz
Betriebstemperatur:
-25°C ~ +85°C
Zertifizierungen:
UL, CQC, CE
Abmessungen (mm):
73 × 104 × 77 (B×H×T)
Gewicht (g):
100
Verbindungstyp:
Einsetzen/Bolzen
download date sheet     request a quote

Produktbilder

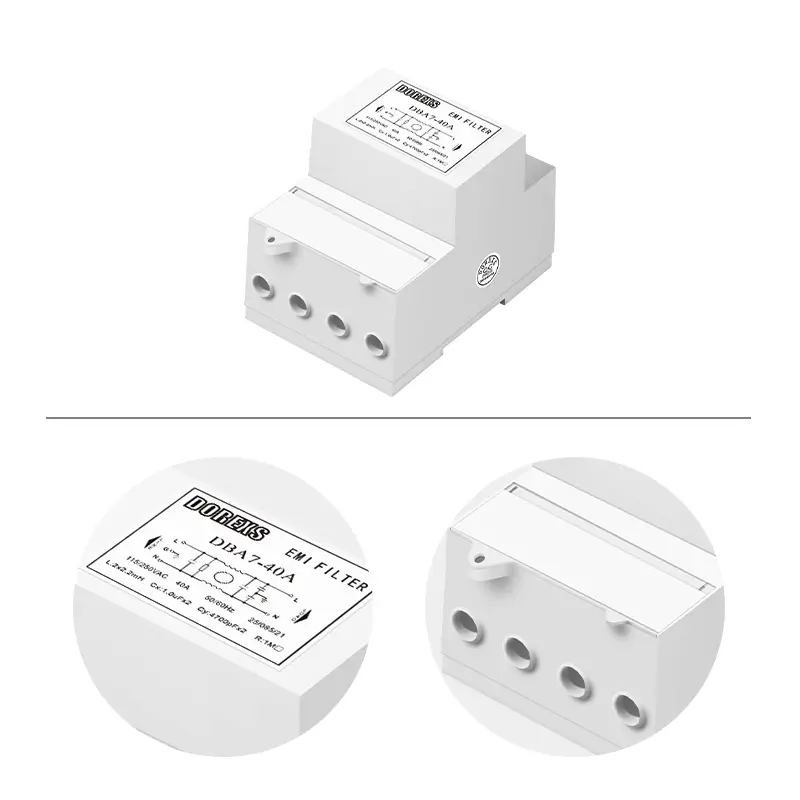

Detailbild

DBA7-40A PLC EMI FILTER DETAIL PICTURE

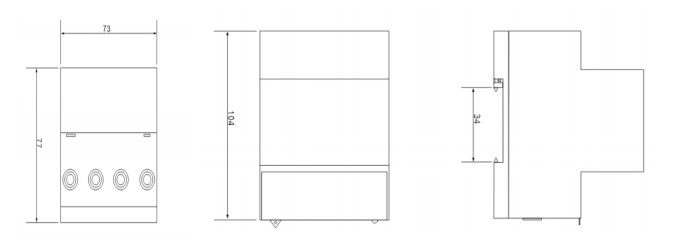

Gesamtabmessungen (±1 mm)


DBA7-40A PLC FILTER Overall Dimension
  • Kompakte Bauform, geeignet für SPS-Schaltschränke
  • Unterstützt Wand-/Panelmontage

Einfügungsdämpfung – (Gleichtakt)

DBA7 PLC single-phase EMI filter insertion loss curve
Der DBA7-40A bietet eine hervorragende Rauschunterdrückungsleistung im gesamten EMI-Frequenzband von 150 kHz bis 30 MHz, insbesondere in:
  • Gleichtaktstörung
  • Interferenz im Differenzmodus
Beide weisen eine gute Dämpfung auf, was die Qualität der SPS-Kommunikation und die Steuerungsgenauigkeit erheblich verbessert.

Zulassungen und Konformitäten

Approvals and Compliances

Typische Anwendungen

Der SPS-Filter DBA7-40A wird häufig in Szenarien eingesetzt, die eine stabile Steuerung und eine starke EMV-Leistung erfordern:
  • Industrielle Automatisierungsanlagen verwalten SPS-basierte Steuerungssysteme mit starken elektromagnetischen Störungen durch Produktionsanlagen
  • Smart-Grid-Betreiber sorgen für eine zuverlässige Kommunikation über Stromverteilungsnetze, die sich über mehrere geografische Gebiete erstrecken
  • Gebäudeautomationsspezialisten installieren eine Smart-Meter-Infrastruktur, die trotz elektrischer Störungen durch HVAC- und Beleuchtungssysteme funktionieren muss
  • Solarinstallationsfachleute, die mit Mikro-Wechselrichter-Kommunikationssystemen arbeiten und saubere Stromleitungssignale zur Überwachung und Steuerung benötigen
  • Produktionsanlagen in Umgebungen mit hoher elektromagnetischer Strahlung, in denen Motorantriebe und Schweißgeräte die Signalqualität ständig beeinträchtigen

Technische Vorteile

  • Verbesserte Signalqualität und weniger Kommunikationsfehler. Beseitigen Sie Datenbeschädigungen und Übertragungsfehler, die sich auf intelligente Zähler, Gebäudeautomation und industrielle Steuerungssysteme auswirken, die auf denselben Stromleitungen betrieben werden.
  • Schutz vor hochfrequenten elektromagnetischen Störungen aus Industriequellen Schützen Sie Ihre Leitungskommunikation vor Störungen durch Frequenzumrichter, Schweißgeräte und andere schwere Maschinen, die die Signalintegrität beeinträchtigen.
  • Verbesserte Leistung über mehrere SPS-Standards hinweg Gewährleisten Sie die Kompatibilität mit den Protokollen CENELEC, FCC, ARIB und IEEE1901.2 und sorgen Sie gleichzeitig für eine saubere Signalübertragung für alle angeschlossenen Geräte.
  • Netzwerktrennungsfunktionen bei einphasigen Systemen verhindern Interferenzen zwischen mehreren SPS-Netzwerken, die auf derselben AC-Phase installiert sind, und ermöglichen so einen kontinuierlichen Betrieb ohne Signalverschlechterung.
  • Verlängerte Gerätelebensdauer durch Rauschunterdrückung. Reduzieren Sie die elektrische Belastung von Stromleitungs-Kommunikationsgeräten, indem Sie schädliche Transienten und Spannungsspitzen herausfiltern, die zu einem vorzeitigen Komponentenausfall führen können.

Warum benötigen SPS-Systeme EMI-Filter?

Bei SPS-Geräten treten häufig die folgenden Probleme auf:
  • Stromversorgungsrauschen verursacht SPS-Kommunikationsfehler
  • Ungewöhnliche I/O-Modul-Resets
  • Schwere Störungen in industriellen Steuerungsumgebungen, die zu Signaldrift führen
  • Hochleistungsgeräte wie Laser und Motoren verursachen Fehlfunktionen der SPS
Die EMI-Filterstruktur des DBA7-40A kann Folgendes erheblich lösen:
  1. Reduzieren Sie leitungsgebundene Störungen
  2. Verbessern Sie die Kommunikationsstabilität
  3. SPS-Störungen vorbeugen
  4. Verlängern Sie die Lebensdauer Ihrer Geräte

Auswahlhilfe

ModellnummerNennstromLeistungsklasseGehäuseTerminaltyp
DBA7-40A40AHohe LeistungGehäuse aus vernickeltem EisenAnpassbar (Bolzen/Kabel/Einsätze)
Das optimale Modell kann basierend auf Systemstrom, Installationsmethode und Störpegel angepasst werden.
Als Unterstützung bei der Modellauswahl kann ich Ihnen basierend auf Ihren Anwendungsparametern die beste Lösung anbieten.
