Reactor
Model No: DSR

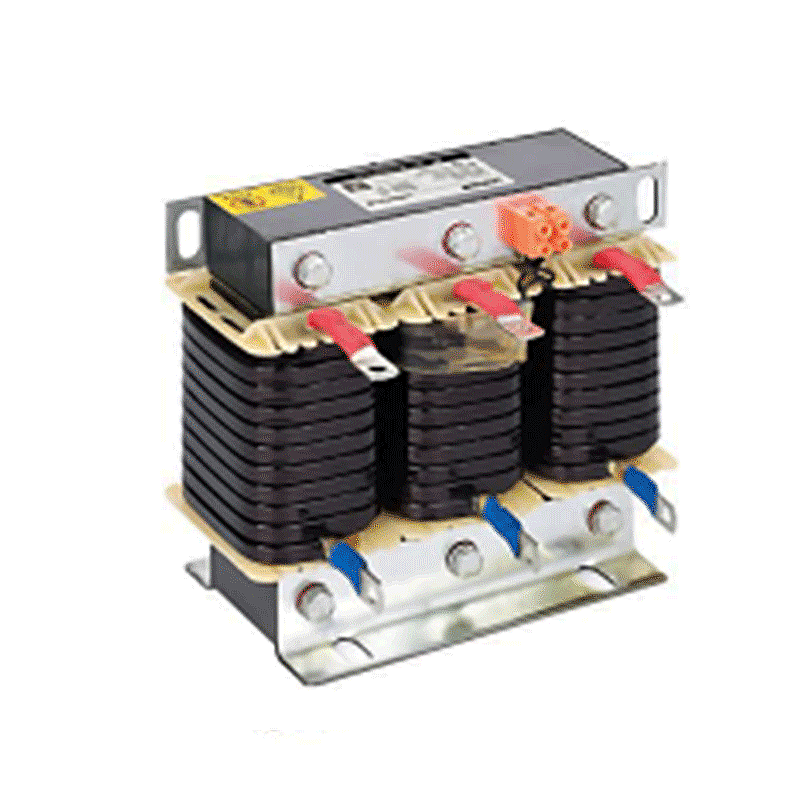

Serienreaktor (Blindleistungskompensationsreaktor)

Zur Kondensator-Blindleistungskompensation 5-60KVar
Menge :
Kontakt senden
Seriendrosseln bestehen üblicherweise aus Spulen und Kernen. Abhängig von ihren Auslegungsparametern (wie Induktivität, Stromkapazität usw.) können sie in verschiedenen Spannungsebenen und Systemen eingesetzt werden. Sie werden im Allgemeinen an bestimmten Schlüsselknoten von Transformatoren, Kondensatorbänken oder Übertragungsleitungen installiert, um den besten Steuerungseffekt für das Stromversorgungssystem zu erzielen.


Serienreaktor (Blindleistungskompensationsreaktor)

Drei Phasen ergänzen einander
Oberwellen effektiv unterdrücken
Lebensdauer des Schutzkondensators


Technische Spezifikationen

  • Maximale Dauerarbeitsspannung: 3x450VAC; 3x525VAC
  • Nennkapazität: 5-60KVar
  • Reaktanzrate: 6 %; 7 %; 12 %; 14 %
  • Überlastfähigkeit: 1,6-facher Nennstrom für 1 Minute, einmal pro Stunde
  • Kühlmethode: natürliche Kühlung
  • Schutzstufe: IP00
  • Isolationsniveau: T40/F (155 °C)
  • Temperaturbereich:
-40℃-45℃ Volllastbetrieb
45 °C–100 °C Betrieb mit reduzierter Kapazität
-40℃-100℃ Transport und Lagerung
Funktionen und Vorteile
  • Nachdem der Kondensator in Reihe mit der Drossel geschaltet ist, ist die Resonanzfrequenz niedriger als die niedrigste im System (im Allgemeinen der 5. bis 7.), wodurch er bei der Netzfrequenz kapazitiv wird, um den Leistungsfaktor zu verbessern, und es gibt keinen Filter zur Verstärkung der Oberwellen bei Resonanz. Nach einer guten Impedanzanpassung kann die Kondensatorgruppe 30–60 % des Oberschwingungsstroms (z. B. die 5.) absorbieren.
  • Die harmonische Ordnung des Systems liegt hauptsächlich über der 5. Ordnung und die Reaktanzrate wird zwischen 6 % und 7 % gewählt.
  • Die harmonische Ordnung des Systems liegt hauptsächlich in der 3. Ordnung und die Reaktanzrate wird zwischen 12 % und 14 % gewählt.

Anwendung

  • Sekundärseite von Leistungstransformatoren
  • Hochspannungsleitungen
  • Vorderes Ende von Kondensatorbänken
  • Zugangspunkte für die dezentrale Stromerzeugung

DOREXS bietet mehrSerienreaktorOptionen, bittekontaktiere unsfür ein Angebot.


Was ist ein Serienreaktor?

Die Reihendrossel wird auch als Verstimmungsdrossel bezeichnet und dient der leistungslosen Kompensation, indem sie an geeigneten Stellen eine Impedanz hinzufügt, um den Kurzschlussstrom zu begrenzen und/oder den Lastausgleich zwischen parallelen Leitungen zu steuern. Es handelt sich um ein übliches Stromversorgungsgerät im Stromversorgungssystem.

Funktionen von Reihenreaktoren

  • Unterdrücken Sie Harmonische höherer Ordnung
  • Begrenzen Sie den Einschaltstrom beim Einschalten
  • Verbessern Sie den Leistungsfaktor des Systems
  • Verhindern Sie, dass Oberschwingungskondensatoren Schäden verursachen
  • Vermeiden Sie eine übermäßige Verstärkung von Netzoberwellen und Resonanzen, die durch den Anschluss von Kondensatorgeräten verursacht werden
  • Regulierung der Leistung verteilter Stromquellen


Was ist der Unterschied zwischen Reihenreaktor und Nebenschlussreaktor?

1. Verschiedene Funktionen
Seriendrosseln werden im Stromkreis in Reihe geschaltet, um die Spannungs- und Stromphase des Stromkreises anzupassen. Parallelschaltdrosseln werden im Stromkreis parallel geschaltet, um nutzlose Arbeit im Stromkreis zu verbrauchen und so die Stromversorgungsqualität des Stromnetzes zu verbessern.
2. Verschiedene Prinzipien
Seriendrosseln passen den Leistungsfaktor des Stromkreises an, indem sie den Induktivitätswert des Stromkreises ändern. Shunt-Reaktoren passen die Blindleistung des Stromkreises an, indem sie den Induktivitätswert im Stromkreis ändern.
3. Verschiedene Anwendungsszenarien
Reihenreaktoren werden häufig in Hochspannungsübertragungsleitungen und großen Umspannwerken eingesetzt, während Parallelreaktoren eher für Niederspannungsnetze geeignet sind.


Wie wählt man einen geeigneten Reihenreaktor aus?

Bei der Auswahl eines geeigneten Reihenreaktors sollten folgende Faktoren berücksichtigt werden:
  • Systemspannungsniveau
  • Kurzschlussstromstärke
  • Induktivitätswert und Stromkapazität
  • Arbeitsumgebung (Temperatur, Luftfeuchtigkeit usw.)
  • Gerätegröße und Installationsort


Welche Probleme können Reihendrosseln verursachen?

  1. Es können Geräusche und Vibrationen auftreten
  2. Eine Überhitzung oder Beschädigung des Reaktors kann zu einem Ausfall des Stromversorgungssystems führen
  3. Bei unsachgemäßer Auslegung kann es sein, dass der Kurzschlussstrom nicht effektiv begrenzt oder die Spannungsqualität nicht verbessert wird

DOREXS bietet eine hochwertige Auswahl an Reaktoren.Kontaktieren Sie unser Team für das aktuelle Angebot.
