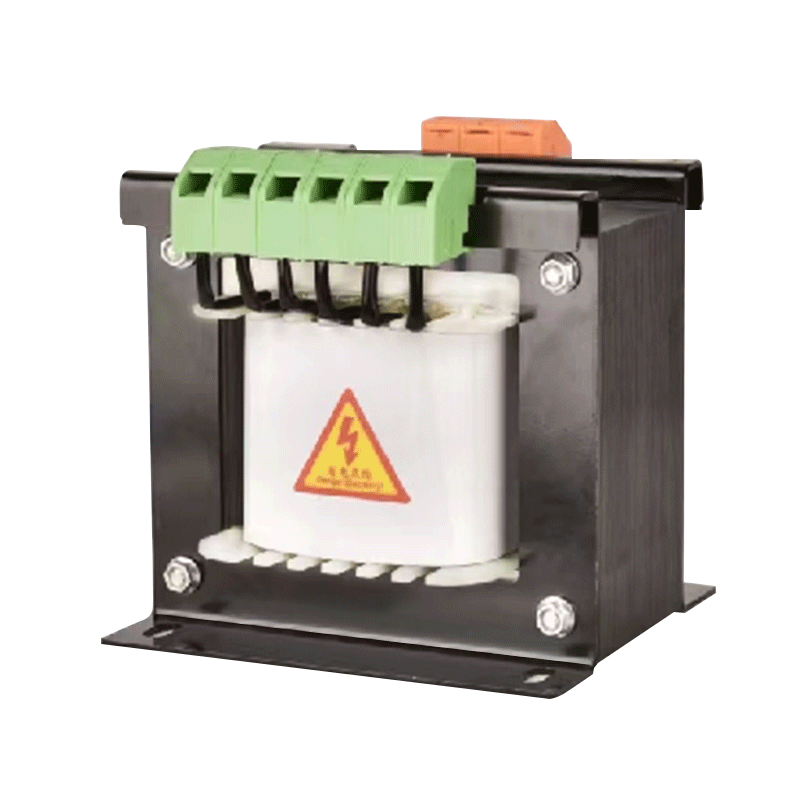

Model No: JBK
JBK 500–1120 V Steuertransformator
CE ROHS
Unterstützen Sie die Anpassung
Unterstützen Sie die Anpassung
Menge :
Subscribe to our Newsletter

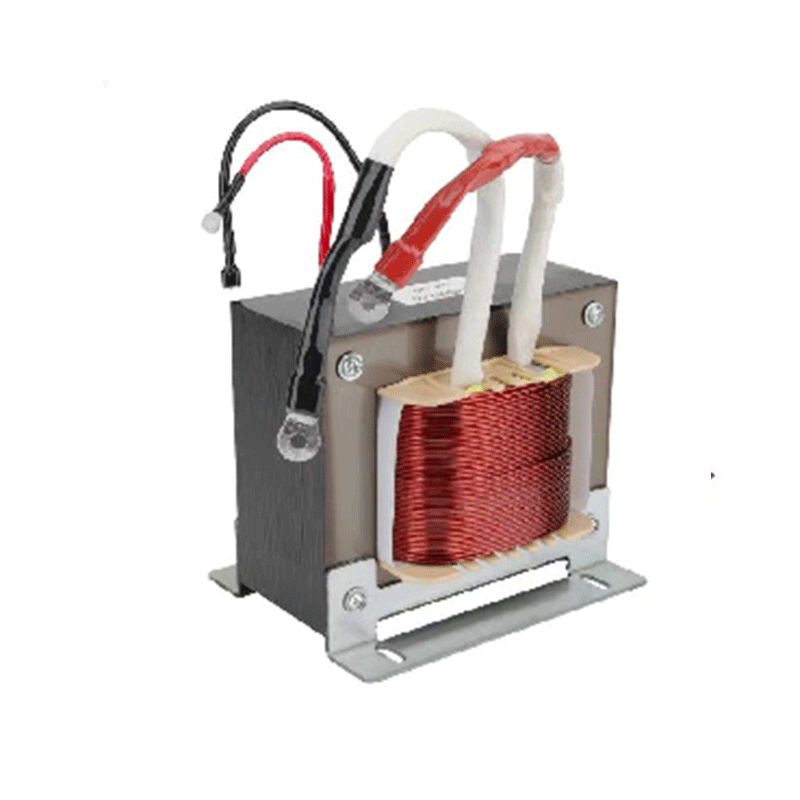

 | Einphasiger Hochstrom-Steuertransformator DBK |
| Zertifizierung: CE, Rohs | |
| IP-CODE: IP00 | |
| Isolierung: Klasse B |
Der einphasige Niederspannungs- und Hochstrom-Steuertransformator der DBK-Serie ist ein Transformator der neuen Generation, der unabhängig nach aktuellen Marktinformationen entworfen, entwickelt und hergestellt wird. Es wird häufig in Industrieanlagen verwendet und hat eine Nennfrequenz von 50/60 Hz und eine Versorgungsspannung von nicht mehr als 500 V, wodurch die Geräte mit niedriger Spannung und hohem Strom versorgt werden.
Betriebsumgebung
1. Wenn die Umgebungstemperatur zwischen -5℃ und 40℃ liegt und die monatliche Durchschnittstemperatur 30℃ nicht überschreitet, kann es lange Zeit ununterbrochen arbeiten;
2. Der Installationsort liegt nicht mehr als 1000 Meter über dem Meeresspiegel.
2. Der Installationsort liegt nicht mehr als 1000 Meter über dem Meeresspiegel.

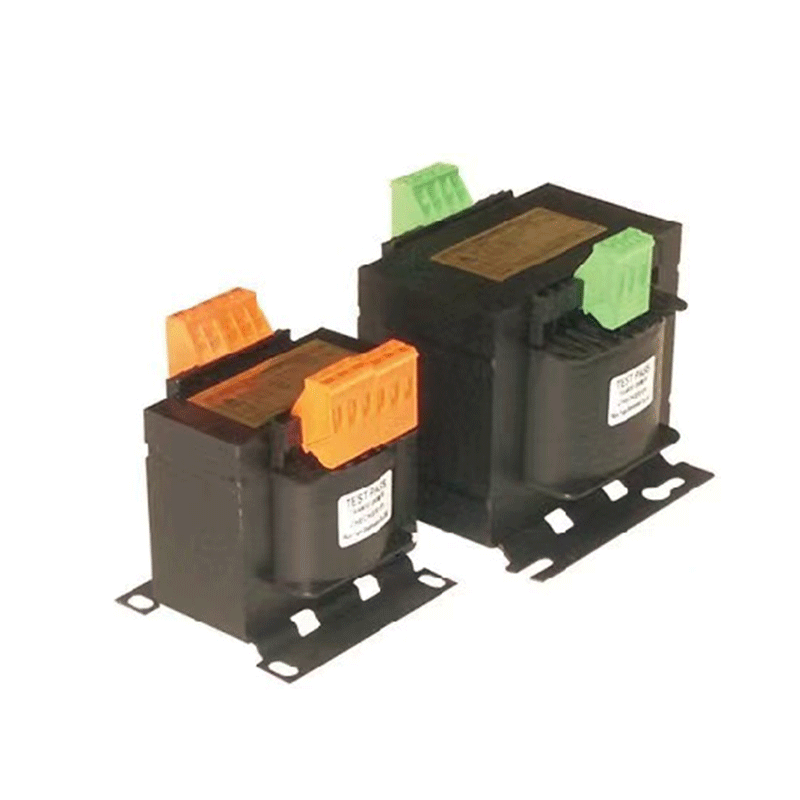

 | Steuertransformator der Serie JBK3 |
| Zertifizierung: CE, Rohs | |
| IP-CODE: IP20 | |
| Isolierung: Klasse B |
Der Steuertransformator der Serie JBK3 ist ein neues Produkt, das in Anlehnung an den Prototyp von Siemens, Deutschland, hergestellt wurde und relevanten internationalen und nationalen Normen wie VDE0550, IEC204-1, IEC439, JB5555 und GB5226 entspricht.
Der Steuertransformator der JBK3-Serie ist für Wechselstrom 50/60 Hz geeignet, mit einer Ausgangsnennspannung von nicht mehr als 220 V und einer Eingangsnennspannung von nicht mehr als 500 V. Es wird als Steuerstromversorgung für mechanische Geräte in verschiedenen Branchen, allgemeine Elektrogeräte und als Stromversorgung für Arbeitsbeleuchtung und Signalleuchten verwendet.

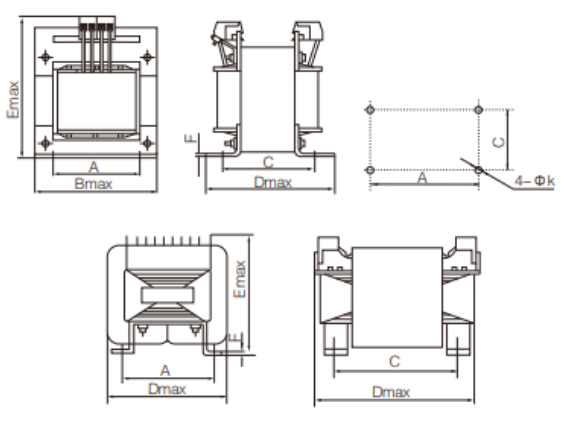

Form und Einbaumaße
Technische Parameter
| Modell | VA | Länge B | Breite D | Höhe E | Lochabstand A | Lochabstand C | Lochabstand K | F max |
| JBK3-40/63 | 40-63 | 78 | 72 | 89 | 56 ± 0,4 | 51±2 | 4.8 | 2 |
| JBK3-100 | 100 | 84 | 85 | 94 | 64 ± 0,4 | 66±2 | 4.8 | 2 |
| JBK3-160 | 160 | 96 | 92 | 109 | 84 ± 0,4 | 73±2 | 5.8 | 2 |
| JBK3-250 | 250 | 96 | 105 | 109 | 84 ± 0,4 | 87±2 | 5.8 | 2 |
| JBK3-400 | 400 | 120 | 109 | 123 | 90 ± 0,4 | 90±2 | 7 | 2.5 |
| JBK3-630 | 630 | 150 | 112 | 150 | 122 ± 0,5 | 90±2 | 6 | 2.5 |
| JBK3-1000 | 1000 | 160 | 195 | 151 | 130±2 | 152±2 | 7 | 3 |
| JBK3-1600 | 1600 | 170 | 225 | 163 | 144±2 | 176±2 | 7 | 3 |
| JBK3-2500 | 2500 | 200 | 250 | 171 | 170±2 | 200±2 | 7 | 4 |
 | Steuertransformator der Serie JBK5 |
| Zertifizierung: CE, Rohs | |
| IP-CODE: IP20 | |
| Isolierung: Klasse B |
Der Steuertransformator der Serie JBK5 ist die neueste Steuertransformatorserie, die unser Unternehmen aus Deutschland Mitte der 1990er Jahre eingeführt hat. Basierend auf dem inländischen Steuertransformator der JBK3-Serie wurde nach Jahren der weiteren Aufnahme ähnlicher ausländischer Produkte die Klemmenstruktur ausländischer fortschrittlicher Methoden ausgewählt und die Klemme und der Rahmen kombiniert, um den Schutzgrad auf IP2LX zu erhöhen und einen versehentlichen Kontakt mit dem Stromkreis zu verhindern . Der kaltgepresste Haushalts-T-Anschluss wird übernommen, und die Verkabelungsmethode kann die Verkabelungsdichte erhöhen.
Die Verbindung zwischen den Siliziumstahlblechen des Transformators und die Verbindung zwischen den Siliziumstahlblechen und der Bodenplatte werden alle durch Argon-Lichtbogenschweißen zu einem Ganzen verschweißt, das einfach und klar ist. Insbesondere wird die Bodenplatte in einem Arbeitsgang geformt und die Einbaugröße ist praktischer als bei der JBK3-Serie. Die Verwendung hochwertiger Korrosionsschutzlegierungsmaterialien verbessert die Zuverlässigkeit der Erdungsleistung erheblich und verbessert die Produktqualität umfassend. Dieses Produkt entspricht relevanten internationalen und nationalen Standards wie VDE0550, IEC204-1, IEC439, JB5555, GB5226 und hat die „CE“-Zertifizierung der Europäischen Gemeinschaft erhalten, die austauschbar mit ausländischen Produkten verwendet werden kann.
Steuertransformatoren der Serie JBK5 sind für Wechselstrom 50/60 Hz, eine Eingangsspannung von nicht mehr als 1120 V und eine Ausgangsnennspannung von nicht mehr als 1120 V geeignet. Sie werden als Stromversorgungen für mechanische Geräte in verschiedenen Branchen, als allgemeine elektrische Steuerstromversorgungen sowie als Arbeits- und Signalleuchten eingesetzt.
Die Verbindung zwischen den Siliziumstahlblechen des Transformators und die Verbindung zwischen den Siliziumstahlblechen und der Bodenplatte werden alle durch Argon-Lichtbogenschweißen zu einem Ganzen verschweißt, das einfach und klar ist. Insbesondere wird die Bodenplatte in einem Arbeitsgang geformt und die Einbaugröße ist praktischer als bei der JBK3-Serie. Die Verwendung hochwertiger Korrosionsschutzlegierungsmaterialien verbessert die Zuverlässigkeit der Erdungsleistung erheblich und verbessert die Produktqualität umfassend. Dieses Produkt entspricht relevanten internationalen und nationalen Standards wie VDE0550, IEC204-1, IEC439, JB5555, GB5226 und hat die „CE“-Zertifizierung der Europäischen Gemeinschaft erhalten, die austauschbar mit ausländischen Produkten verwendet werden kann.
Steuertransformatoren der Serie JBK5 sind für Wechselstrom 50/60 Hz, eine Eingangsspannung von nicht mehr als 1120 V und eine Ausgangsnennspannung von nicht mehr als 1120 V geeignet. Sie werden als Stromversorgungen für mechanische Geräte in verschiedenen Branchen, als allgemeine elektrische Steuerstromversorgungen sowie als Arbeits- und Signalleuchten eingesetzt.

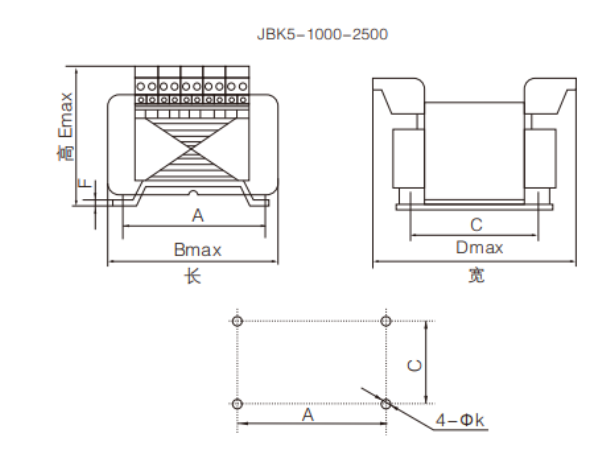

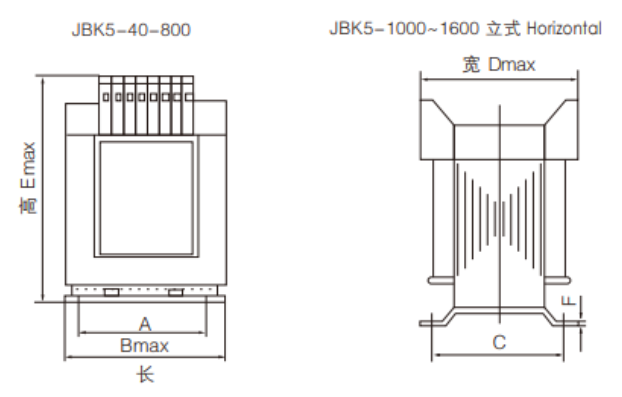

Form und Einbaumaße
Technische Parameter
| Modell | VA | Effizienz (%) | Ausgangsspannung laden | Ausgangsspannung entladen | Nenneingangsspannung | Nennausgangsspannung | Bemerkungen | ||
| Signalwicklung | Steuerwicklung | Signalwicklung | Steuerwicklung | ||||||
| JBK5-40 | 40 | 80 | 6≥Um>5 12≥Um>10 | 95 %–105 % ÄH | 6 oder 12 | 1.1 Ähm | Wechselstrom 380 V ±5 % Wechselstrom 220 V ±5 % | Steuerung: Wechselstrom 220 V, 127 V, 110 V Licht oder Steuerung: 48 V, 35 V, 24 V Signal: 12V, 6V | Die Kapazität Verteilung von jede Wicklung kann angepasst werden entsprechend Kundenanforderungen |
| JBK5-63 | 63 | ||||||||
| JBK5-100 | 100 | ||||||||
| JBK5-160 | 160 | 85 | |||||||
| JBK5-250 | 250 | ||||||||
| JBK5-400 | 400 | ||||||||
| JBK5-630 | 630 | ||||||||
| JBK5-800 | 800 | 90 | |||||||
| JBK5-1000 | 1000 | ||||||||
| JBK5-1600 | 1600 | 6≥Um>4,5 12≥Um>9 | |||||||
| JBK5-2500 | 2500 | ||||||||
| JBK5-3000 | 3000 | 12,8≥Um>9,6 13,5≥Um>10 | |||||||
| JBK5-4000 | 4000 | ||||||||
| JBK5-5000 | 5000 | 90 | 15,2≥Um>11 | 0-380V oder 0-220V ohne 5 % | |||||
| JBK5-6000 | 6000 | ||||||||
| JBK5-7000 | 7000 | ||||||||
| JBK5-8000 | 8000 | ||||||||
| JBK5-10000 | 10000 | ||||||||
| JBK5-15KVA | 15000 | ||||||||
| JBK5-20KVA | 20000 | ||||||||
| JBK5-30KVA | 30000 | ||||||||
| JBK5-40KVA | 40000 | ||||||||
| JBK5-50KVA | 50000 | ||||||||
| JBK5-60KVA | 60000 | ||||||||
Einphasige Steuertransformatoren spielen im täglichen Leben und in der industriellen Produktion eine wichtige Rolle und stellen sicher, dass elektrische Geräte bei angemessenen Spannungen sicher betrieben werden können.
DOREXS bietet mehrSteuertransformatorOptionen, bittekontaktiere unsfür ein Angebot.
