Model No: JBK

Transformateur de contrôle JBK 500-1120V

CE ROHS
Personnalisation du support

Quantité :

envoyer le contact

Subscribe to our Newsletter

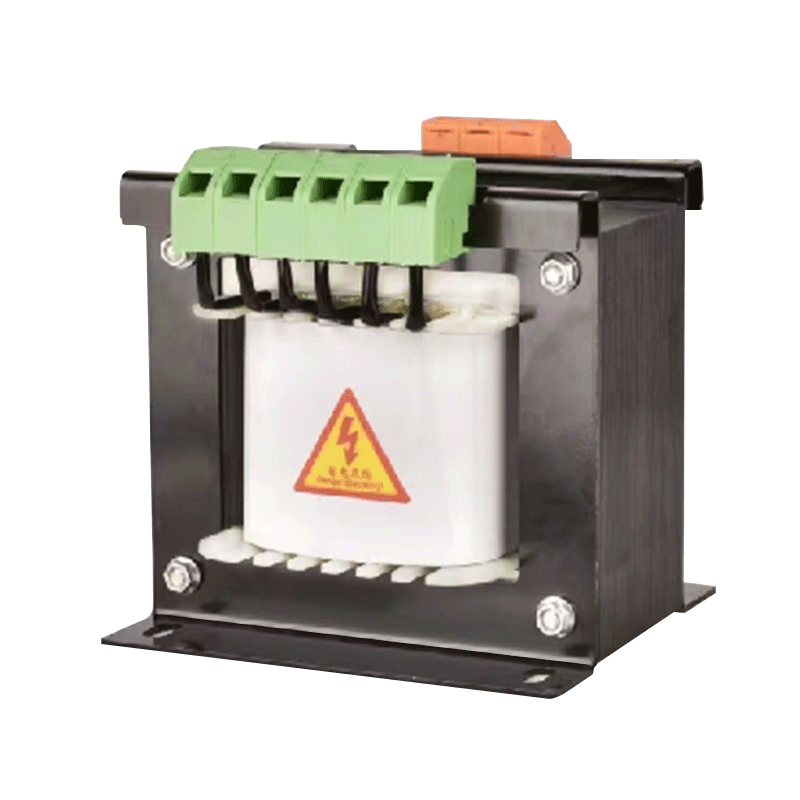

	Transformateur de commande monophasé à courant élevé DBK
	Certification : CE, Rohs
	CODE IP : IP00
	Isolation : classe B

Le transformateur de commande monophasé basse tension et courant élevé de la série DBK est un transformateur de nouvelle génération conçu, développé et fabriqué indépendamment selon les informations actuelles du marché. Il est largement utilisé dans les équipements industriels, avec une fréquence nominale de 50/60 Hz et une tension d'alimentation ne dépassant pas 500 V, fournissant une basse tension et un courant élevé pour l'équipement.

Environnement d'exploitation

1. Lorsque la température ambiante est comprise entre -5 ℃ et 40 ℃ et que la température moyenne mensuelle ne dépasse pas 30 ℃, il peut fonctionner sans interruption pendant une longue période ;

2. Le lieu d'installation ne dépasse pas 1 000 mètres au-dessus du niveau de la mer.

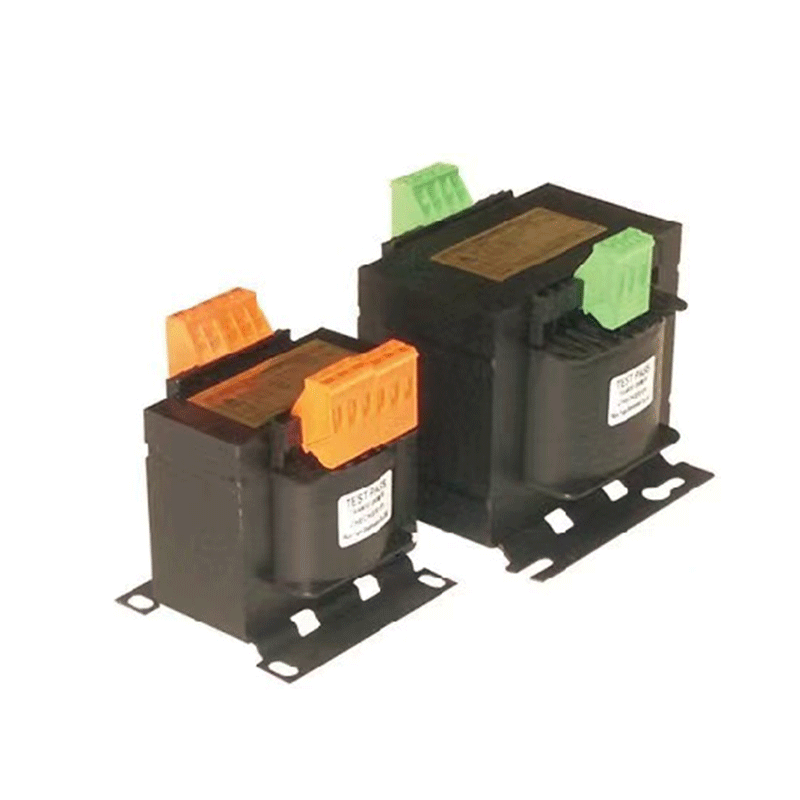

	Transformateur de commande série JBK3
	Certification : CE, Rohs
	CODE IP : IP20
	Isolation : classe B

Le transformateur de commande série JBK3 est un nouveau produit fabriqué en référence au prototype de Siemens, Allemagne, et est conforme aux normes internationales et nationales pertinentes telles que VDE0550, IEC204-1, IEC439, JB5555 et GB5226.

Le transformateur de commande de la série JBK3 convient au courant alternatif 50/60 Hz, avec une tension nominale de sortie ne dépassant pas 220 V et une tension nominale d'entrée ne dépassant pas 500 V. Il est utilisé comme alimentation de contrôle pour les équipements mécaniques dans diverses industries, les appareils électriques généraux et comme alimentation pour l'éclairage de travail et les feux de signalisation.

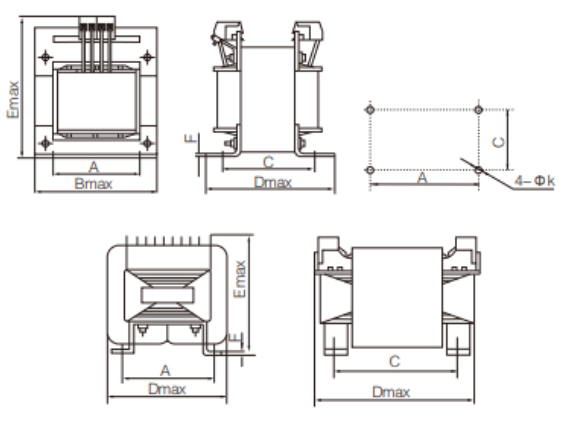

Forme et dimensions d'installation

Paramètres techniques

Modèle	Virginie	Longueur B	Largeur D	Hauteur E	Distance du trou A	Distance du trou C	Distance du trou K	F-Max
JBK3-40/63	40-63	78	72	89	56 ± 0,4	51 ± 2	4.8	2
JBK3-100	100	84	85	94	64 ± 0,4	66 ± 2	4.8	2
JBK3-160	160	96	92	109	84 ± 0,4	73 ± 2	5.8	2
JBK3-250	250	96	105	109	84 ± 0,4	87 ± 2	5.8	2
JBK3-400	400	120	109	123	90 ± 0,4	90 ± 2	7	2.5
JBK3-630	630	150	112	150	122 ± 0,5	90 ± 2	6	2.5
JBK3-1000	1000	160	195	151	130 ± 2	152 ± 2	7	3
JBK3-1600	1600	170	225	163	144 ± 2	176 ± 2	7	3
JBK3-2500	2500	200	250	171	170 ± 2	200 ± 2	7	4

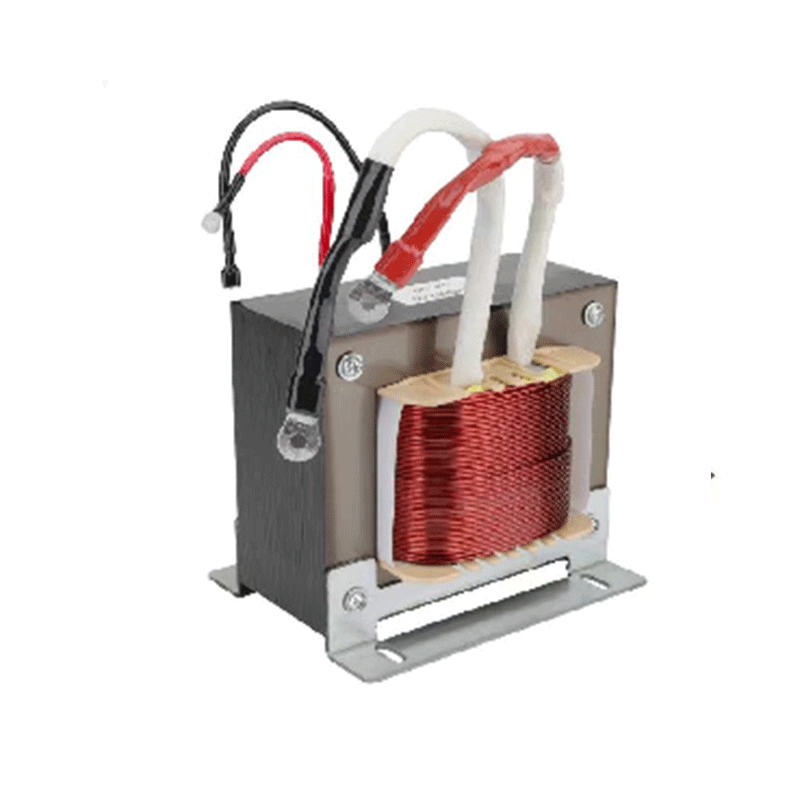

	Transformateur de commande série JBK5
	Certification : CE, Rohs
	CODE IP : IP20
	Isolation : classe B

Le transformateur de commande de la série JBK5 est la dernière série de transformateurs de commande introduite par notre société allemande au milieu des années 1990. Basé sur le transformateur de commande domestique de la série JBK3, après des années d'absorption de produits étrangers similaires, la structure du terminal des méthodes avancées étrangères est sélectionnée, et le terminal et le cadre sont combinés pour augmenter le niveau de protection à IP2LX afin d'éviter tout contact accidentel avec le circuit. . Le terminal domestique T pressé à froid est adopté et la méthode de câblage peut augmenter la densité du câblage.

La connexion entre les tôles d'acier au silicium du transformateur et la connexion entre les tôles d'acier au silicium et la plaque inférieure sont toutes soudées par soudage à l'arc sous argon pour former un tout simple et clair. En particulier, la plaque inférieure est formée en une seule fois et la taille d'installation est plus pratique que celle de la série JBK3. L'utilisation de matériaux en alliage anticorrosion de haute qualité améliore considérablement la fiabilité des performances de mise à la terre et améliore considérablement la qualité du produit. Ce produit est conforme aux normes internationales et nationales pertinentes telles que VDE0550, IEC204-1, IEC439, JB5555, GB5226 et a remporté la certification « CE » de la Communauté européenne, qui peut être utilisée de manière interchangeable avec des produits étrangers.

Les transformateurs de commande de la série JBK5 conviennent au courant alternatif 50/60 Hz, à une tension d'entrée ne dépassant pas 1 120 V et à une tension nominale de sortie ne dépassant pas 1 120 V. Ils sont utilisés comme alimentations pour les équipements mécaniques dans diverses industries, comme alimentations de commande électrique générale et comme feux de travail et de signalisation.

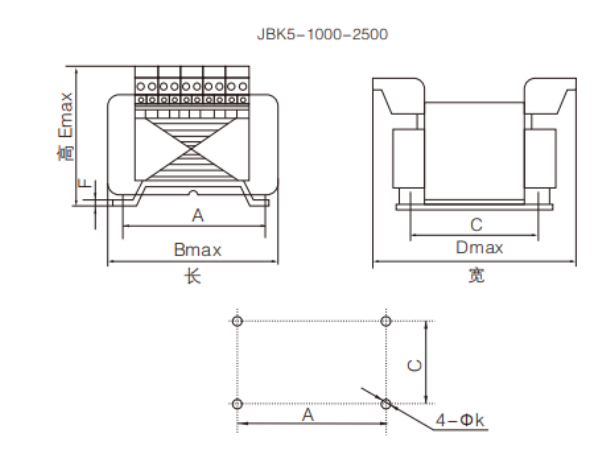

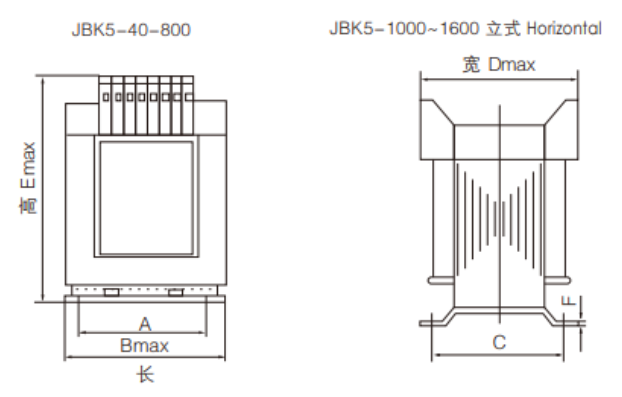

Forme et dimensions d'installation

Paramètres techniques

Modèle	Virginie	Efficacité (%)	Tension de sortie de charge		Décharger la tension de sortie		Tension d'entrée nominale	Tension de sortie nominale	Remarques
			enroulement de signal	enroulement de commande	enroulement de signal	enroulement de commande
JBK5-40	40	80	6≥Um>5 12≥Um>10	95%-105% EUH	6 ou 12	1.1 Euh	C.A. 380 V ±5% C.A. 220 V ±5%	Contrôle : C.A. 220 V, 127 V, 110 V Lumière ou contrôle : 48 V, 35 V, 24 V Signal: 12V, 6V	La capacité distribution de chaque enroulement Peut être personnalisé selon les exigences des clients
JBK5-63	63
JBK5-100	100
JBK5-160	160	85
JBK5-250	250
JBK5-400	400
JBK5-630	630
JBK5-800	800	90
JBK5-1000	1000
JBK5-1600	1600		6≥Um>4.5 12≥Um>9
JBK5-2500	2500
JBK5-3000	3000		12,8≥Um>9,6 13,5≥Um>10
JBK5-4000	4000
JBK5-5000	5000	90	15,2≥Um>11				0-380 V ou 0-220V sans 5%
JBK5-6000	6000
JBK5-7000	7000
JBK5-8000	8000
JBK5-10000	10000
JBK5-15KVA	15000
JBK5-20KVA	20000
JBK5-30KVA	30000
JBK5-40KVA	40000
JBK5-50KVA	50000
JBK5-60KVA	60000

Les transformateurs de commande monophasés jouent un rôle important dans la vie quotidienne et dans la production industrielle, garantissant que les équipements électriques peuvent fonctionner en toute sécurité à des tensions appropriées.

DOREXS offre plustransformateur de commandeoptions, s'il vous plaîtContactez-nouspour un devis.
