DAP1 1A-10A 250VAC PCB Filtre de bruit PCB
Model No: DAP1

Filtre EMI monté sur carte PCB DAP1 | Suppression du bruit des lignes électriques PCB 1A-10A

Filtre EMI Monophasé

Courant nominal de 1A à 10A pour applications monophasées

Excellente performance d’atténuation pour une suppression EMI efficace

Certifications : cUL, CE, RoHS

Personnalisation possible selon les exigences du client

Échantillons gratuits disponibles pour essais
Quantité :
envoyer le contact

LeFiltre de bruit EMI monté sur carte PCB série DAP1est un fiablefiltre CEM monophasé conçu pour les systèmes d'alimentation secteur 115/250VAC. Avec des courants nominaux de1A à 10A, le filtre DAP1 supprime efficacement les interférences en mode commun et en mode différentiel sur les lignes d'entrée d'alimentation PCB pour améliorer les performances CEM et garantir un fonctionnement stable des appareils électroniques. Il est idéal pour l'intégration de PCB dans les applications industrielles, de communication et d'électronique de puissance.

Principales fonctionnalités

  • Plage de courant nominal : 1 A à 10 A, adaptée à diverses conceptions d'alimentation.
  • L'interface de montage des broches PCB simplifie l'installation au niveau de la carte de circuit imprimé.
  • Supprime efficacement les interférences électromagnétiques conduites (y compris le bruit en mode commun et en mode différentiel).
  • Large compatibilité de tension 115/250 V CA, adaptée aux systèmes d'alimentation universels à l'échelle mondiale.
  • Certifié haute fiabilité et sécurité (CUL, CE, RoHS, CQC).
  • Taille compacte et rentabilité élevée.
  • Les paramètres peuvent être personnalisés en fonction de conceptions de PCB spécifiques.

Spécifications techniques


Spécification
Détails
Modèle:
DAP1
Application:
Appareils commerciaux/industriels/grand public
Phase:
Monophasé
Structure:
En une seule étape
Tension de fonctionnement maximale :
275 VCA
Courant nominal :
1A - 10A
Courant de fuite :
≤ 0,5mA
Niveau de tension de tenue :
2150 VCA
Gamme de fréquences :
50/60Hz
Température de fonctionnement :
-25°C ~ +85°C
Certifications :
UL, CQC, CE
Dimensions (mm)：
25 × 25 × 21 (L×H×P)
Poids (g) :
30
Type de connexion :
Monté sur PCB

download date sheetrequest a quote

Avantages techniques :

  • Supprime les interférences électromagnétiques conduites, aidant ainsi les cartes de circuits imprimés (PCB) à répondre aux normes EMC/EMI.
  • La conception de type broche permet un montage direct sur le PCB sans avoir besoin de composants externes volumineux.
  • Performances stables aux fréquences secteur standard (50/60 Hz).

Photos du produit

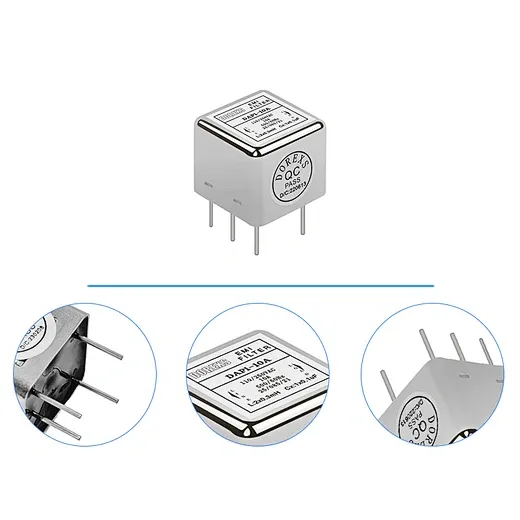

Image détaillée

DAP1 Detail Picture

Dimension globale (± 1 mm)



DAP1 Overall Dimension（±1mm)



Schéma de circuit

DAP1 Circuit Diagram

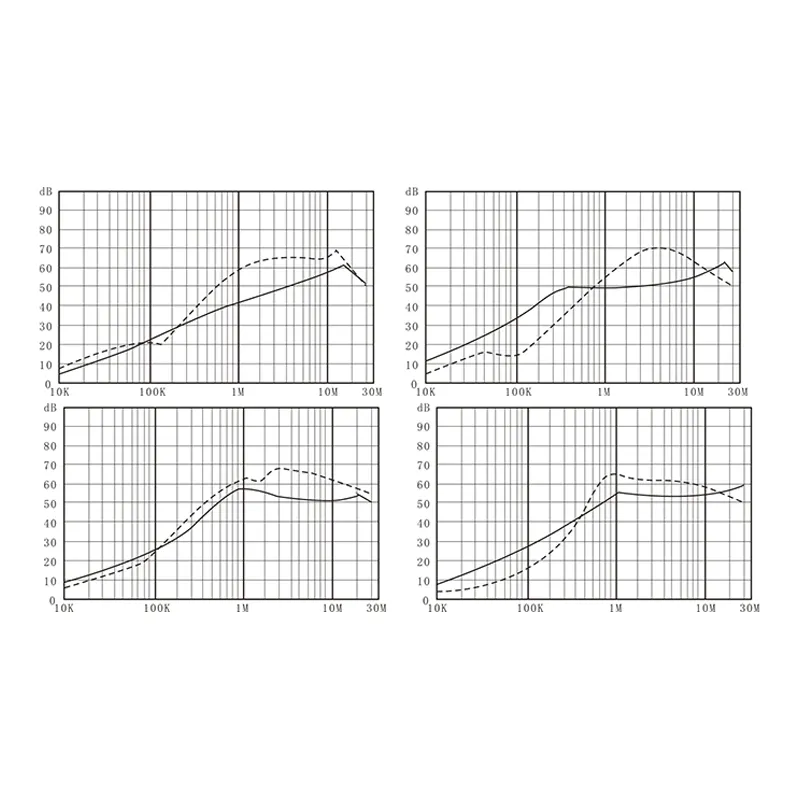

Perte d'insertion

DAP1 Insertion Loss


Options de personnalisation

La longueur du câble et le type d'interface peuvent être personnalisés en fonction des besoins du client. DOREXS peut également personnaliser les paramètres du filtre EMI et les dimensions d'apparence en fonction des exigences de l'équipement du client. Chez DOREXS, tout est basé sur les exigences des clients et nous nous engageons à créer des solutions EMI exclusives pour les clients.

Approbations et conformités

Approvals and Compliances

Applications

  • Appareils électroménagers
  • Équipements de test et de mesure
  • Matériel médical
  • Système de protection incendie
  • Système de surveillance de la sécurité urbaine
  • Matériel d'éclairage de scène
  • Système de contrôle du réseau électrique
  • Système d'entraînement d'éclairage LED
  • Robot d'automatisation industrielle

Instructions d'installation

  1. Insérez les broches du filtre dans la zone d'entrée d'alimentation du PCB.
  2. Assurer l’orientation correcte des lignes d’entrée et de charge.
  3. Broches de refusion ou de soudure selon le processus d'assemblage du PCB.
  4. Maintenez un dégagement approprié des circuits haute fréquence pour un filtrage optimal.
