Model No: DAP3

Filtre EMI DAP3 Mini Pin PCB

Courant nominal: Certificat de conception de conception de conception à deux étapes 1A-20A Haute atténuation Certificat de conception PCB: CUL, CQC, CE, ROHS peuvent être personnalisés en fonction des exigences du client. Prise en charge des échantillons gratuits

Quantité :

envoyer le contact

Subscribe to our Newsletter

Dorexs propose une large gamme de standard standardFiltres EMI Miniature DAP3Conçu pour réduire efficacement les interférences et le bruit. Le filtre monté sur PCB monophasé DAP3 est une conception unique avec un boîtier compact pour un montage à broches faciles, assurant une application flexible sur une variété de cartes de circuits imprimées.
La gamme actuelle nominale standard de cette série de filtres est1-20Aet des versions personnalisées peuvent être fournies en fonction des besoins spécifiques pour répondre aux exigences de performance de différents scénarios d'application. Ces filtres améliorent non seulement la clarté du signal, mais améliorent également considérablement la stabilité globale et la fiabilité du système.

Caractéristiques clés

Évalué le courant jusqu'à 20A
Adopter le lien PIN
Version actuelle en option de faible fuite
Conception compacte, prête à installer et à remplacer.
Bon couplage à haute fréquence avec un boîtier d'équipement
Des versions personnalisées de l'apparence et des paramètres peuvent être fournies à la demande
Conformez-vous aux certifications de sécurité CUL, CE, ROHS, CQC

Spécifications techniques

Spécification

Détails

Modèle:

DAP3

Application:

Appareils commerciaux / industriels / consommateurs

Phase:

Phase monophasée

Structure:

À un seul étage

Tension de fonctionnement maximale:

275vac

Courant nominal:

1A - 20A

Courant de fuite ：

≤ 0,5 mA

Niveau de tension avec

2150VAC

Plage de fréquences:

50 / 60Hz

Température de fonctionnement:

-25 ° C ~ + 85 ° C

Certifications:

UL, CQC, CE

Dimensions (mm):

40 × 29 × 21 (W × H × D)

Poids (g) ：

115

Type de connexion:

PCB monté

Images de produits

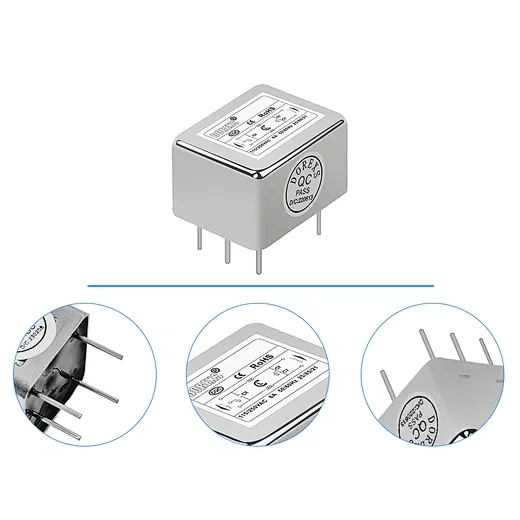

Image de détail

Dimension globale （± 1 mm)

DAP3 PCB EMI filter Overall Dimension（±1mm)

Diagramme de circuit

Options de personnalisation

La longueur du câble et le type d'interface peuvent être personnalisés en fonction des besoins des clients. Dorex peut également personnaliser les paramètres du filtre EMI et les dimensions d'apparence en fonction des exigences de l'équipement du client. Chez Dorex, tout est basé sur les exigences des clients et nous nous engageons à créer des solutions EMI exclusives pour les clients.

Approbations et conformes

Applications

Appareils électroménagers
Équipement médical
Équipement de test et de mesure
Équipement de communication de données
Systèmes d'automatisation industrielle

DorexOffre plus d'options de filtre EMI 220 V, s'il vous plaîtContactez-nous.
