single phase power line filter
Model No: single phase emc filter

Filtre CEM monophasé pour équipements industriels et suppression EMI conduite

Fabricant de filtres de puissance CEM monophasés hautes performances
✔ Plage de courant nominal de 1 A à 300 A
✔ 110 VAC / 250 VAC / options de tension personnalisées
✔ Excellente atténuation du mode commun et du mode différentiel
✔ Conception de boîtier métallique compact
✔ Versions à faible courant de fuite disponibles
✔ Solutions de filtres CEM OEM et personnalisées
✔ Conforme UL、CE et RoHS
Quantité :
envoyer le contact

Filtres CEM monophasés DOREXSsont conçus pour supprimer efficacement les interférences électromagnétiques conduites dans les systèmes électriques industriels et les équipements électroniques. Ces filtres de ligne électrique CEM contribuent à réduire les bruits électriques indésirables, à améliorer la stabilité du système et à assurer la conformité aux normes CEM internationales.
Nos filtres EMI monophasés sont largement utilisés danséquipements d'automatisation industrielle, systèmes de servomoteurs, applications VFD, alimentations à découpage, dispositifs médicaux, systèmes d'énergie renouvelable et équipements de communication.

Principales fonctionnalités

Conçu pour des performances CEM fiables

  • Excellente suppression EMI conduite

Les performances d'atténuation optimisées suppriment efficacement le bruit en mode commun et en mode différentiel.

  • Large plage de courant

Disponible depuis les conceptions à faible courant jusqu'aux solutions industrielles à courant élevé.

  • Structure mécanique compacte

Conçu pour les armoires électriques et les équipements industriels à espace limité.

  • Options de courant de fuite faible

Convient aux systèmes sensibles et aux applications CEM spéciales.

  • Capacité de conception personnalisée

Prend en charge les valeurs nominales de courant personnalisées, les exigences de fuite, les méthodes de montage et les caractéristiques d'atténuation.

  • Longue durée de vie

Les composants de qualité industrielle garantissent un fonctionnement fiable dans des environnements difficiles.

Spécifications techniques

Paramètre

Spécification

Type de produit :Filtre CEM monophasé
Courant nominal :1A-300A
Tension nominale :110/250 VCA
Fréquence de fonctionnement :50/60Hz
Courant de fuite :Faible fuite en option
Tension d'essai (LL) :1500 V CC
Tension d'essai (LG) :2250 V CC
Température de fonctionnement :-25°C à +85°C
Matériau du boîtier :Boîtier en fer nickelé
Type d'installation :Montage sur panneau / Montage à vis
Conformité:UL/CE/RoHS
Des spécifications personnalisées sont disponibles selon les exigences du client.

download date sheetrequest a quote

Photos du produit

Image détaillée

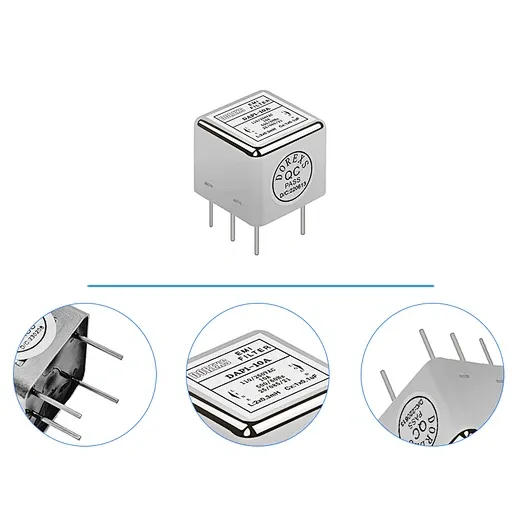

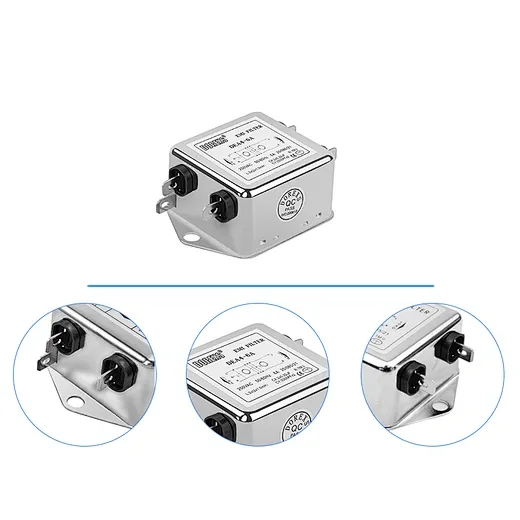

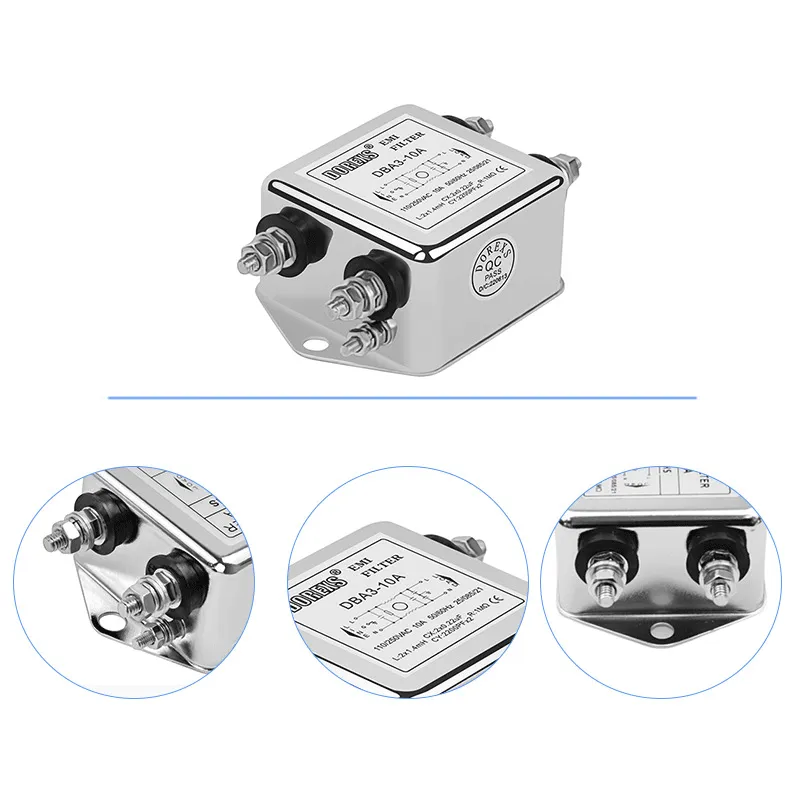

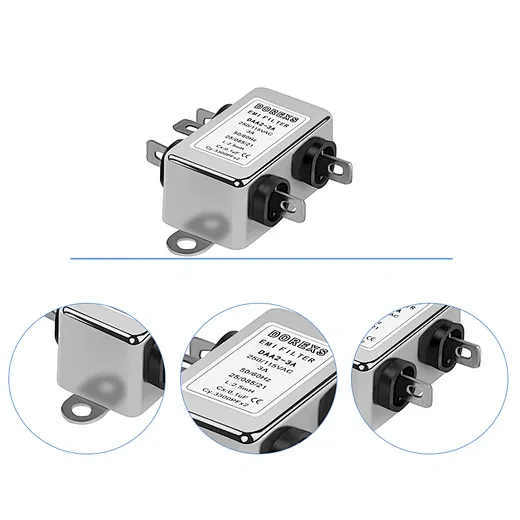

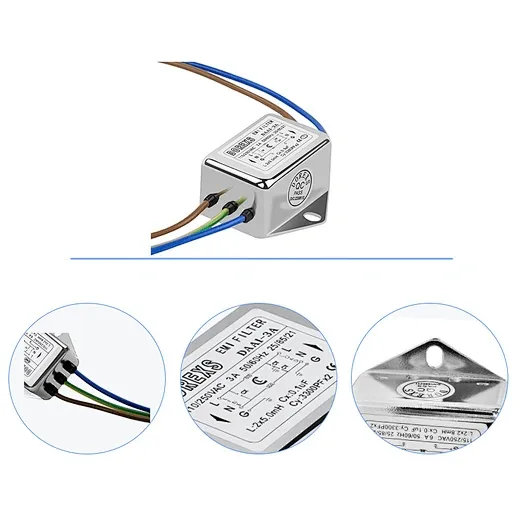

DAA1 SINGLE PHASE EMI FILTERdaa2 single phase power line emi filterDBA3 single phase emi filterdap1 PIN PCB EMI FILTER
DAA1DAA2DBA3DAP1

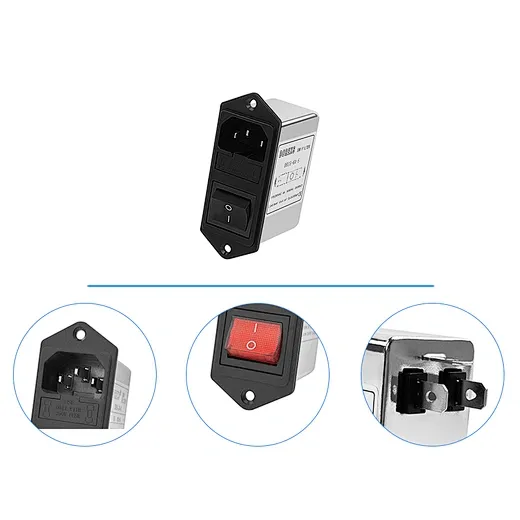

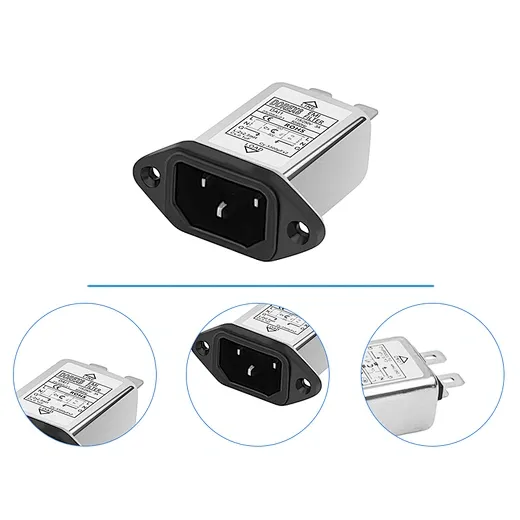

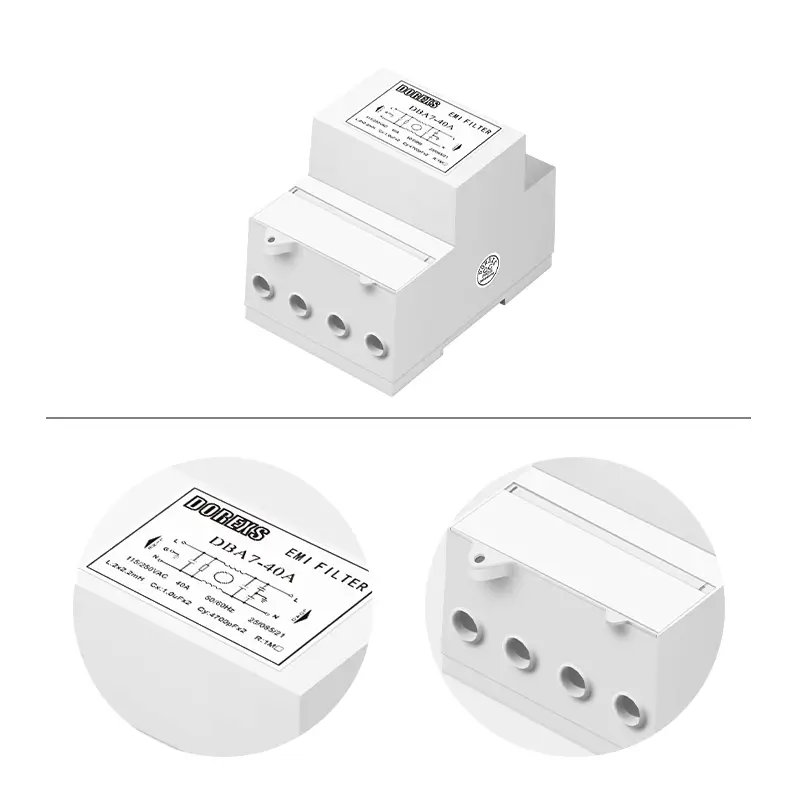

DAI1 MEDICAL EMI FILTERDBI5 IEC INLET EMI FILTERDEA4 single phase emc filterPLC SINGLE PHASE EMI FILTER
DAI1DBI5DEA4API



Dimension globale (± 1 mm)

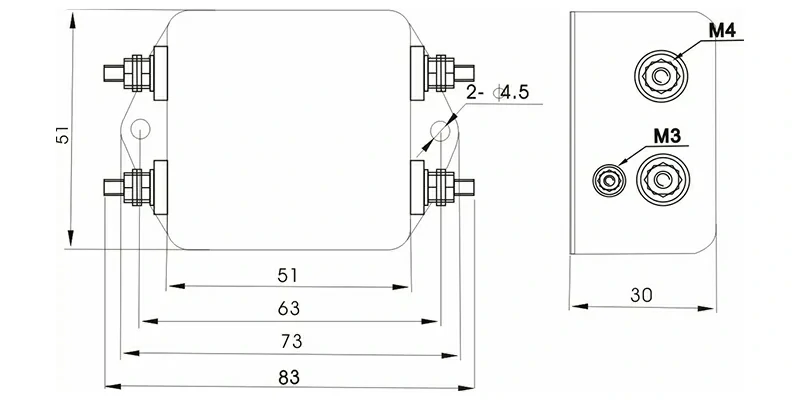

DAA1 Dimensional DrawingDAA2 Dimensional DrawingDAI1 Dimensional Drawing
DAA1DAA2DAI1
DAP1 Dimensional DrawingDBA3 Dimensional DrawingDBI5 Dimensional Drawing
DAP1DBA3DBI5

Schéma de circuit


DAA1 EMI Filter Circuit DiagramDAA2 EMI Filter Circuit DiagramDAI1 EMI Filter Circuit Diagram
DAA1DAA2DAI1
DAP1 EMI Filter Circuit DiagramDBA3 EMI Filter Circuit DiagramDBI5 EMI Filter Circuit Diagram
DAP1DBA3DBI5


Performances CEM et perte d'insertion

Atténuation stable sur de larges plages de fréquences
Les filtres CEM monophasés DOREXS sont optimisés pour l'atténuation en mode commun et en mode différentiel.
Les avantages en termes de performances incluent :
  • Émissions conduites réduites
  • Qualité de l’énergie améliorée
  • Propagation réduite du bruit de commutation
  • Meilleures marges de test CEM
  • Stabilité améliorée du système
Les performances de perte d'insertion peuvent être personnalisées en fonction des exigences de l'application.

DEA4 single phase emc filter Insertion Loss

Structure mécanique et installation

Conception d'installation compacte
Nos filtres de lignes électriques monophasés sont conçus pour une intégration facile dans les équipements industriels.
Les options disponibles incluent :
  • Connexion par borne à vis
  • Borne rapide
  • Connexion du fil
  • Installation sur rail DIN
  • Montage sur panneau
Les dimensions mécaniques personnalisées sont prises en charge.

Solutions de filtres CEM personnalisées

Fabricant de filtres CEM OEM et ODM
DOREXS fournit des solutions de filtres CEM personnalisées basées sur les exigences électriques des clients.
Les options de personnalisation incluent :
  1. Notes actuelles personnalisées
  2. Modèles de tension spéciaux
  3. Structures à faibles fuites
  4. Courbes d'atténuation modifiées
  5. Personnalisation du terminal
  6. Personnalisation du montage
  7. Versions haute température
  8. Optimisation de la taille compacte
Notre équipe d'ingénierie travaille directement avec les fabricants d'équipements pour optimiser les performances CEM et accélérer la certification.


Certifications et conformité

Prise en charge internationale de la conformité EMC
Les filtres CEM monophasés DOREXS sont fabriqués selon des procédures de contrôle de qualité strictes.
Les exigences de conformité prises en charge incluent :
  • Conformité UL
  • Conformité CE
  • Conformité RoHS
  • Exigences de conception CEM
  • Normes de sécurité industrielle
  • Processus de fabrication de qualité ISO
Approvals and Compliances
Notre équipe d'ingénierie peut prendre en charge l'optimisation CEM pendant le développement de produits.

Applications typiques des filtres CEM monophasés

Les filtres CEM monophasés sont largement utilisés dans de multiples industries et applications.

  • Équipement d'automatisation industrielle

Utilisé dans les systèmes PLC, les panneaux de commande, les systèmes d'automatisation d'usine et les armoires électriques.

  • Filtre EMI pour servomoteurs

Les systèmes d'asservissement génèrent un bruit de commutation important qui peut affecter le retour du codeur et les systèmes de communication. Les filtres EMI monophasés contribuent à améliorer la stabilité du signal.
  • Filtre EMI pour systèmes VFD
Les variateurs de fréquence génèrent des interférences conduites en raison de la commutation PWM. Un filtrage approprié réduit les problèmes CEM et améliore la conformité.
  • Alimentations à découpage
Réduisez le bruit de commutation généré par les circuits de conversion de puissance.

  • Équipement médical

Des versions à faible courant de fuite sont disponibles pour les applications médicales sensibles.

  • Systèmes d'énergie renouvelable

Utilisé dans les systèmes de stockage d'énergie, les équipements solaires et les dispositifs de conversion d'énergie.

  • Équipement de communication

Améliorez la qualité de l’énergie et réduisez les perturbations conduites.

  • Machines CNC et robotique

Améliorez la fiabilité des équipements dans des environnements très bruyants.


Typical Applications of Single Phase EMC Filters

Besoin d’une solution de filtre CEM monophasée personnalisée ?

Réduisez les EMI conduits, améliorez la conformité EMC et optimisez les performances de votre équipement avec le support technique DOREXS.
