Model No: EIT

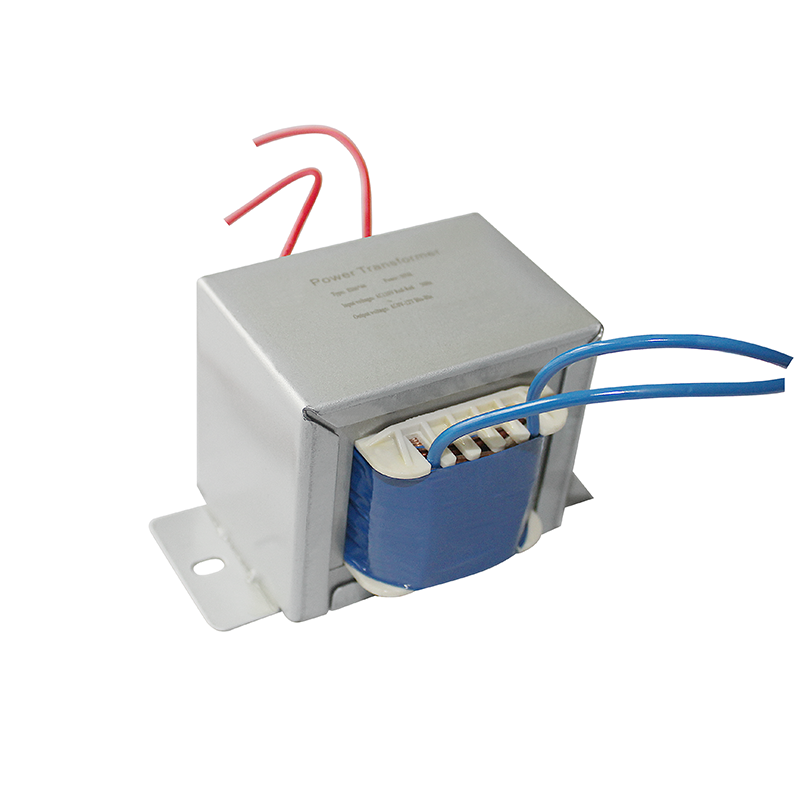

Transformateur à noyau EI
Personnalisation du support 10VA-1,5KVA
Quantité :
Subscribe to our Newsletter
 | Transformateur à noyau EI série EIT | |
Certification : CE, Rohs | Capacité : 10VA-1200VA | |
| Augmentation de la température : <60K | Tension nominale : <660 V | |
| Niveau sonore : <60dB | Résistance d'isolation : > 100 MΩ (DC1000V) |
Le transformateur à noyau EI est un transformateur basse fréquence traditionnel. Étant donné que le noyau de fer du transformateur EI est composé d'une feuille de type « E » et d'une feuille de type « I », il est appelé transformateur EI. Il est composé d'un noyau de fer et de son support de cadre, d'un cadre de support et d'une base en fer, et est largement utilisé dans les équipements électroniques et industriels.
Caractéristiques
- Structure simple et entretien facile.
- Rentable, économique et pratique.
- Structure solide et forte résistance aux chocs.
- Bonnes performances de dissipation thermique
- Performances stables
Paramètres techniques
| Modèle | Watt | Saisir | Sortir | Longueur*Largeur*Hauteur（mm) | Dimensions d'installation |
| EIT-1 | 1W | personnalisation | personnalisation | 58*26*27 | 46 |
| EIT-2 | 2W | 58*40*32 | 47 | ||
| EIT-3 | 3W | 66*35*35 | 54 | ||
| EIT-4 | 4W | 66*38*35 | 54 | ||
| EIT-5 | 5W | 66*44*35 | 54 | ||
| EIT-6 | 6W | 76*40*42 | 67 | ||
| EIT-8 | 8W | 76*43*42 | 65 | ||
| EIT-10 | 10W | 76*50*42 | 65 | ||
| EIT-15 | 15W | 86*52*50 | 76 | ||
| EIT-20 | 20W | 96*60*57 | 76 | ||
| EIT-25 | 25W | 96*68*57 | 82 | ||
| EIT-30 | 30W | 96*71*57 | 82 | ||
| EIT-35 | 35W | 96*75*57 | 82 | ||
| EIT-40 | 40W | 96*75*57 | 82 | ||
| EIT-50 | 50W | 96*80*57 | 82 | ||
| EIT-60 | 60W | 78*86*88 | 65*63 |
FAQ sur les transformateurs à noyau EI
1. Qu'est-ce qu'un transformateur EI ?
Le transformateur EI est un transformateur de puissance traditionnel nommé d'après la forme de son noyau qui ressemble aux lettres « E » et « I ». Les transformateurs EI sont généralement des transformateurs industriels à fréquence (basse fréquence) (50 Hz ou 60 Hz) et sont largement utilisés dans les équipements électroniques et électriques et les équipements industriels.
2. Quels sont les avantages et les inconvénients des transformateurs EI ?
En tant que représentant des transformateurs traditionnels, les transformateurs EI présentent les caractéristiques d'une structure simple, d'une durabilité, d'un coût élevé, d'un entretien facile et d'excellentes performances de dissipation thermique. Cependant, en raison de la structure du noyau, les fuites magnétiques sont importantes et le rendement est inférieur à celui des transformateurs toroïdaux. Dans le même temps, à même puissance, le transformateur EI est plus grand en taille et en poids et occupe plus d'espace.
3. Quels sont les principaux domaines d’application des transformateurs EI ?
Système d’alimentation : utilisé pour la distribution d’énergie et la transmission d’énergie.
Équipement électronique : utilisé comme transformateur de puissance.
Contrôle industriel : utilisé dans les systèmes de contrôle industriel.
Équipement électronique : utilisé comme transformateur de puissance.
Contrôle industriel : utilisé dans les systèmes de contrôle industriel.
4. Comment installer le transformateur EI ?
- Méthode de fixation : généralement fixé à la base de l'équipement ou à la plaque de montage avec des boulons ou des vis.
- Faites attention à la dissipation thermique : assurez-vous d'un espace de ventilation et de dissipation thermique suffisant pour éviter la surchauffe.
5. Comment choisir un transformateur EI approprié ?
- Exigences de puissance : Choisissez un transformateur approprié en fonction des exigences de puissance de l’équipement.
- Exigences de tension : assurez-vous que les tensions primaire et secondaire répondent aux exigences d'utilisation.
- Conditions environnementales : Tenez compte de facteurs tels que la température et l’humidité dans l’environnement de travail.
- Normes de sécurité : assurez-vous que le transformateur répond aux normes de sécurité et certifications pertinentes.
6. Quelle est la différence entre les transformateurs EI ettransformateurs toroïdaux?
- Efficacité : les transformateurs EI ont un rendement inférieur, tandis que les transformateurs toroïdaux ont un rendement plus élevé.
- Flux de fuite : les transformateurs EI ont un flux de fuite important, tandis que les transformateurs toroïdaux ont un faible flux de fuite.
- Structure : les transformateurs EI ont une structure simple, tandis que les transformateurs toroïdaux ont une structure compacte.
- Coût : les transformateurs EI ont un faible coût, tandis que les transformateurs toroïdaux ont un coût relativement élevé.
- Applications : les transformateurs EI conviennent aux applications basse fréquence et faible puissance, tandis que les transformateurs toroïdaux conviennent aux applications haute fréquence et haute puissance.
