Эффективная конструкция фильтра электромагнитных помех для повышения производительности в электронике

Ключевые выводы

• Конструкция фильтра электромагнитных помех нацелена как на кондуктивные излучения (150 кГц–30 МГц), так и на излучаемые излучения (30 МГц–1 ГГц), при этом соответствие стандартам CISPR и FCC заложено в конструкцию с первого дня.
• В основе большинства фильтров электромагнитных помех для линий электропередачи лежат LC-ступени дифференциального режима с синфазными дросселями, размер которых определяется на основе измеренных спектров, а не на основе догадок.
• DOREXS следует методу проектирования, основанному на импедансе и измерениям, чтобы избежать использования слишком больших и дорогостоящих фильтров, гарантируя при этом пределы соответствия требованиям ЭМС.
• Компоновка, паразитные характеристики и безопасные зазоры часто доминируют над реальными характеристиками фильтра больше, чем идеальные схемы — их следует рассматривать как основные ограничения проектирования.
• В этой статье рассматриваются конкретные этапы проектирования, примеры топологий, типичные диапазоны компонентов, а также то, как DOREXS поставляет специальные фильтры и трансформаторы, адаптированные к конкретным преобразователям.

Введение в EMI и необходимость фильтров

Современные импульсные источники питания произвели революцию в электронике благодаря своим компактным размерам и высокой эффективности, но у них есть скрытая цена: электромагнитные помехи. Независимо от того, разрабатываете ли вы адаптер USB-PD мощностью 65 Вт для потребительских устройств или сервопривод мощностью 1 кВт для промышленной автоматизации, быстрые фронты переключения и высокие переходные процессы di/dt в этих преобразователях неизбежно создают шум, который может нанести ущерб близлежащему оборудованию. Каждый раз, когда МОП-транзистор или GaN-транзистор переключается на частоте сотен килогерц или даже мегагерц, он создает всплески напряжения и гармоники тока, которые распространяются по линиям электропередачи и излучаются в окружающую среду.

Нормативные ограничения вынуждают разработчиков бороться с этим шумом напрямую. Такие стандарты, как CISPR 11, CISPR 22/32 и часть 15 FCC, определяют строгие пределы кондуктивных излучений в диапазоне от 150 кГц до 30 МГц и пределы излучаемых излучений в диапазоне от 30 МГц до 1 ГГц, требуя, чтобы источники питания включали в себя правильно спроектированные каскады входных фильтров.

Риски нефильтрованных электромагнитных помех выходят далеко за рамки неудачных сертификационных испытаний:

• Помехи медицинского оборудования: Высокочастотный шум может искажать сигналы мониторинга в устройствах, подключенных к пациенту, создавая угрозу безопасности в клинических условиях.

• Коррупция в сфере промышленного контроля: Ошибки шины данных и сбои связи в ПЛК и сетях автоматизации могут привести к остановке производственных линий.

• Аудио/визуальные артефакты: Потребительские товары могут иметь гудение, мерцание экрана или проблемы с беспроводным подключением.

• Ошибка сертификации: Превышение лимита на один дБ в аккредитованной испытательной лаборатории означает затраты на перепроектирование и задержку выхода на рынок.

Для многих автономных источников питания фильтр электромагнитных помех может легко потреблять 20–30% общего объема и составлять значительную часть спецификации. Это делает проектирование электромагнитного фильтра важной задачей оптимизации, а не второстепенной задачей, прикрученной к готовому проекту.

ДОРЭКС специализируется наФильтры и трансформаторы электромагнитных помехкак производитель B2B, поддерживающий такие отрасли, как медицинское оборудование, промышленная автоматизация и бытовая техника, с помощью как стандартных фильтров каталога, так и полностью индивидуальных решений. Философия дизайна компании сосредоточена на оптимизации, основанной на измерениях, — поставке совместимых фильтров без чрезмерных затрат и размеров, присущих перепроектированным альтернативам.

Типы электромагнитных помех: излучаемые и кондуктивные, синфазные и дифференциальные.

Понимание «типа» электромагнитных помех — это первый шаг к выбору правильной топологии и компонентов фильтра. Без этой классификации инженеры часто тратят время и деньги, применяя неправильные методы подавления неправильных режимов шума.

Кондуктивные выбросы

Кондуктивные излучения относятся к шуму, который появляется в линиях электропередачи и обычно измеряется в диапазоне частот от 150 кГц до 30 МГц. В процедурах тестирования, определенных стандартами CISPR или FCC, используется сеть стабилизации линейного импеданса (LISN), подключенная между тестируемым оборудованием и анализатором спектра. LISN обеспечивает стандартизированное сопротивление 50 Ом и изолирует измерения от внешних помех сети, обеспечивая повторяемую количественную оценку помех, которые ваш преобразователь вводит обратно в линии питания переменного или постоянного тока.

Радиационные выбросы

Излучаемые излучения занимают диапазон от 30 МГц до 1 ГГц (а иногда и выше). Эти излучения часто возникают из-за узлов быстрой коммутации и кабельных конструкций, действующих как непреднамеренные антенны. Хотя линейные фильтры не могут напрямую подавлять излучаемые поля, они играют решающую роль, уменьшая высокочастотные токи, питающие эти антенные структуры. Хорошо спроектированный фильтр отсекает источник шума до того, как он попадет в кабели и элементы шасси.

Дифференциальный шум

Шум дифференциального режима течет между линией и нейтралью (или между положительной и отрицательной шинами постоянного тока). Этот шум напрямую связан с пульсирующим входным током, потребляемым преобразователями: каждый понижающий преобразователь, ступень PFC или входной каскад инвертора потребляют ток импульсами, синхронизированными с его частотой переключения. Результирующие гармоники проявляются в линиях электропередачи как шум DM. Токи DM протекают по петле через преобразователь и обратно через источник питания, что позволяет относительно легко ослабить их с помощью последовательной индуктивности и шунтирующей емкости.

Синфазный шум

Синфазный шум передается от обеих линий одновременно к шасси или заземлению через паразитную емкость. Основными причинами являются емкость стока MOSFET-радиатора, межобмоточная емкость трансформатора и соединение печатной платы с металлическим корпусом. Токи CM могут быть особенно неприятными, поскольку они находят непреднамеренные пути возврата через провод защитного заземления, потенциально вызывая проблемы с электромагнитными помехами, которые кажутся оторванными от очевидного потока энергии.

В большинстве практических систем ДМ доминирует вблизи частоты переключения и ее низких гармоник (десятки-сотни кГц), тогда как СМ имеет тенденцию доминировать на более высоких частотах (несколько МГц и выше). Такое частотно-зависимое поведение напрямую влияет на выбор компонентов: фильтры DM требуют эффективного ослабления в нижней части проводимой полосы, тогда как фильтры CM должны поддерживать высокий импеданс в диапазоне МГц.

Нормативные ограничения и проектные цели

Проектировщики должны преобразовать абстрактные стандарты электромагнитных помех в конкретные пределы дБмкВ на графике измерений. Без четких числовых целей конструкция фильтра становится догадкой, что приводит либо к неудачным тестам, либо к нерациональному созданию фильтров.

Соответствующие стандарты

Стандарты, актуальные для клиентов DOREXS, охватывают множество отраслей, в которых используютсярешения по обеспечению качества электроэнергии и приложения для фильтров электромагнитных помех:

Стандартный	Приложение	Типичный диапазон частот
СИСПР 32	IT/мультимедийное оборудование	150 кГц – 30 МГц (кондуктивный), 30 МГц – 6 ГГц (излучаемый)
СИСПР 11	Промышленное, научное, медицинское оборудование	150 кГц – 30 МГц (кондуктивный), 30 МГц – 1 ГГц (излучаемый)
МЭК 60601-1-2	Медицинское оборудование ЭМС	Согласно CISPR 11 с дополнительными требованиями иммунитета
СИСПР 25	Автомобильная электроника	150 кГц – 108 МГц (проводимая), 150 кГц – 2,5 ГГц (излучаемая)
Федеральная комиссия связи США, часть 15	Бытовая электроника (США)	150 кГц – 30 МГц (кондуктивный), 30 МГц – 40 ГГц (излучаемый)

Методика измерения

Кондуктивные пределы указаны как квазипиковые и средние значения в дБмкВ на порту LISN. Кривые пределов различаются в диапазоне 150 кГц–30 МГц, при этом разные классы оборудования (класс A для промышленных помещений, класс B для жилых помещений) имеют разные пороговые значения. Ограничения класса B обычно на 10 дБ более строгие, чем ограничения класса A, что отражает ожидание более тесной близости к чувствительному потребительскому оборудованию.

Постановка целей проектирования

DOREXS обычно проектирует запас по уровню как минимум на 6 дБ ниже нормативных пределов, чтобы учесть разброс в производстве, старение компонентов и отклонения в испытательных лабораториях. Фильтр, прошедший сертификацию с запасом всего в 1–2 дБ, может выйти из строя при производстве, когда допуски компонентов складываются неблагоприятно.

Установка четких целевых показателей затухания определяет размер компонентов:

• «Требуется ослабление DM на 40 дБ на частоте 300 кГц» → определяет минимальные значения дросселя DM и конденсатора X.

• «Затухание CM не менее 25 дБ выше 5 МГц» → устанавливает требования к индуктивности дросселя CM и конденсатору Y.

Эти количественные цели превращают проектирование фильтров из метода проб и ошибок в систематическое проектирование.

Систематический процесс проектирования фильтра электромагнитных помех

Слишком многие инженеры подходят к фильтрации электромагнитных помех методом проб и ошибок: берут фильтр из каталога, тестируют систему, настраивают компоненты, когда она выходит из строя, повторяют, пока что-то не заработает. Такой подход приводит к потере циклов разработки и часто приводит к тому, что фильтры оказываются либо неадекватными, либо сильно завышенными. DOREXS использует структурированный процесс проектирования, основанный на измерениях, который сокращает количество итераций и материальные затраты, обеспечивая при этом соответствие требованиям.

Трехэтапный процесс, основанный на импедансе

Системный подход состоит из трех основных этапов:

1. Охарактеризуйте источник шума: Измерьте спектр кондуктивных излучений преобразователя и оцените импеданс его источника во всем интересующем диапазоне частот.

2. Определение импеданса линии и нагрузки: понять поведение LISN и реальные характеристики сети, которые будет видеть фильтр.

3. Синтезируйте фильтр: Разработать сеть, которая формирует общее сопротивление системы, чтобы поддерживать выбросы в пределах допустимых значений с достаточным запасом.

Настройка измерения

Для точного измерения шума подключите тестируемое оборудование к LISN и соберите данные с помощью анализатора спектра, настроенного для соответствующего детектора (квазипиковое и среднее значение согласно требованиям CISPR). Эксплуатируйте преобразователь в наихудших условиях: максимальная нагрузка, минимальное входное напряжение и самая высокая ожидаемая температура окружающей среды. Эти условия обычно вызывают наибольшее напряжение переключения и, следовательно, наихудшие электромагнитные помехи.

Задокументируйте частоты и величины сбоев. Например, понижающий преобразователь постоянного тока на 24 В, 5 А, работающий на частоте 250 кГц, может показывать гармоники, превышающие пределы CISPR на 250 кГц, 500 кГц и 750 кГц на 15–20 дБ, при этом пиковые выбросы CM достигают около 5–10 МГц.

Расчет необходимого затухания

Имея на руках данные измерений, рассчитайте необходимое затухание на каждой проблемной частоте:

Требуемое затухание = Измеренный уровень – Предел + Запас

Если ваши гармоники на частоте 250 кГц составляют 85 дБмкВ, а предел составляет 66 дБмкВ, вам необходимо затухание не менее 19 дБ плюс запас в 6 дБ, что в сумме составляет минимум 25 дБ на этой частоте.

Именно такой подход, основанный на измерениях, является тем, как DOREXS, какПоставщик и производитель фильтров электромагнитных помех, размеры как стандартных фильтров каталога, так и индивидуальных решений. Когда клиенты обмениваются предварительными данными об электромагнитных помехах, инженеры могут быстро прийти к подходящей топологии без итеративных предположений.

Проектирование дифференциальных фильтров электромагнитных помех

Фильтрация DM реализуется с помощью последовательных индукторов и шунтирующих конденсаторов, образующих сети нижних частот, обычно размещаемых сразу после входного разъема или мостового выпрямителя. Эти ступени lc-фильтра предотвращают распространение пульсирующего тока, потребляемого преобразователем, обратно в сеть.

Базовый этап ЖХ

Простейший фильтр DM состоит из последовательного фильтрующего дросселя (LDM) и конденсатора шунтирующего фильтра (CX, конденсатор с номиналом X между линией и нейтралью). Частота среза соответствует стандартному соотношению:

fc ≈ 1 / (2π√(LDM × CX))

Эта граница должна находиться как минимум на десятилетие ниже самой низкой проблемной гармоники шума, чтобы обеспечить адекватное затухание на важных частотах.

Числовой пример

Для импульсного преобразователя 200 кГц с сильным шумом на частоте 200–400 кГц:

• Целевая частота среза: 20–30 кГц

• Типичные значения компонентов: LDM ≈ 1–3 мГн, CX ≈ 47–220 нФ (класс безопасности X2 для систем 230 В переменного тока)

Дроссель емкостью 2 мГн в сочетании с конденсатором емкостью 100 нФ дает fc ≈ 11 кГц, обеспечивая затухание примерно 40 дБ на частоте 200 кГц, что часто достаточно для однокаскадной схемы.

Реальные ограничения

Идеальные расчеты предполагают идеальные компоненты, но реальные паразиты сглаживают затухание на более высоких частотах:

• ESR конденсатора и паразитная индуктивность (ESL) ограничивают эффективность высокочастотного байпаса.

• Емкость обмотки индуктора создает параллельные резонансы, которые могут фактически усиливать шум на определенных частотах.

• Паразитная индуктивность печатной платы добавляет неконтролируемый импеданс на пути фильтра.

Если одна ступень LC не может обеспечить требуемое затухание во всем диапазоне частот, возможны следующие варианты:

• Добавление второй ступени LC для более крутого спада

• Включая демпфирующие сети (RC-демпфирующие устройства или конденсаторы с резисторным демпфированием) для сглаживания резонансных пиков.

• Использование нескольких типов конденсаторов параллельно для расширения эффективной полосы пропускания

Компания DOREXS оптимизирует дроссели DM не только по величине индуктивности, но и по характеристикам насыщения при пиковых пусковых и аварийных токах, тепловому нарастанию при постоянной нагрузке и безопасным путям утечки, соответствующим различным категориям изоляции сети.

Проектирование синфазных фильтров электромагнитных помех

На шум CM сильно влияет паразитная емкость между коммутационными узлами и шасси или землей. Поскольку эти паразитные пути связи существуют в каждом силовом преобразователе, фильтрация CM часто является доминирующим фактором при прохождении тестов на частотах выше нескольких МГц.

Синфазный дроссель

Основным элементом фильтрации СМ является синфазный дроссель: две (или три для трехфазных систем) обмотки на ферромагнитном сердечнике с высокой магнитной проницаемостью. Обмотки устроены так, что дифференциальные токи создают противоположные магнитные поля, которые компенсируются в сердечнике, а синфазные токи создают аддитивные поля, которые сильно намагничивают сердечник.

Эта элегантная конструкция обеспечивает высокое сопротивление токам CM без значительного увеличения падения напряжения в дифференциальном режиме или потерь в меди. Результат: высокое подавление шума CM с минимальным воздействием на нормальный поток мощности.

Диапазоны значений компонентов

Типичные значения индуктивности CM зависят от применения:

Приложение	Типичная индуктивность CM
Однофазный переменный ток (230 В переменного тока)	1–30 мГн на обмотку
Системы постоянного тока (48 В, телекоммуникации)	100 мкГн – несколько мГн
Трехфазный промышленный	1–10 мГн на обмотку

Более высокая индуктивность обеспечивает большее затухание CM, но требует более крупных сердечников и большего количества меди, что увеличивает как размер, так и стоимость.

Y-конденсаторы

Y-образные конденсаторы подключаются от линии и нейтрали к земле (PE), создавая определенный обратный путь CM. Эти конденсаторы улучшают затухание высоких частот, но их ограничения ограничены соображениями безопасности:

• Предельные значения тока утечки: IEC 60950 допускает ток до 3,5 мА для ИТ-оборудования; IEC 60601 для медицинских устройств может требовать менее 100 мкА для оборудования, подключаемого к пациенту.

• Рейтинги безопасности: Конденсаторы CY1 обеспечивают усиленную изоляцию; CY2 обеспечивает базовую изоляцию.

Для медицинских применений в соответствии со стандартом IEC 60601 требования к чрезвычайно низким утечкам часто ограничивают значения конденсаторов Y до однозначных нанофарад, что вынуждает разработчиков в большей степени полагаться на оптимизированные дроссели CM.

Компания DOREXS предлагает как стандартные дроссели CM, так и встроенные фильтрующие модули CM+DM. Для применений, требующих сверхнизкой утечки, например, в медицинском оборудовании с классом BF или CF, компания может перепроектировать материалы сердечника и конструкции обмоток, чтобы максимизировать затухание CM и минимизировать емкостную связь с землей.

Паразиты компонентов, макет и реальная производительность

Даже идеально рассчитанный фильтр будет работать неэффективно, если не будут тщательно контролироваться расположение печатной платы, разводка и паразитные характеристики компонентов. Инженеры часто обнаруживают, что их фильтр обеспечивает ослабление на 20 дБ меньше, чем ожидалось, поскольку шум обходит фильтр по непредусмотренным путям связи.

Конденсаторные паразиты

Каждый конденсатор имеет ESR (эквивалентное последовательное сопротивление) и ESL (эквивалентную последовательную индуктивность), которые ограничивают его эффективность на более высоких частотах:

Тип конденсатора	Типичный ESL	Лучший частотный диапазон
Алюминий электролитический	10–50 нГн	Ниже 100 кГц
Фильм (рейтинг X)	5–15 нГн	До 1–5 МГц
Керамика (MLCC)	0,5–2 нГн	До 100 МГц+

Использование нескольких типов конденсаторов параллельно расширяет эффективную полосу затухания. Пленочный конденсатор обрабатывает низкие частоты, а керамический конденсатор меньшего размера шунтирует высокочастотный шум.

Индуктивные паразиты

Емкость обмотки индуктора создает собственную резонансную частоту (SRF), выше которой индуктор ведет себя как конденсатор. Для индукторов фильтра, намотанных множеством витков тонкой проволоки, SRF может возникать всего на частоте всего в несколько МГц — именно там, где шум CM часто достигает максимума. Выше SRF затухание фактически уменьшается.

Рекомендации по макету

Компоновка определяет, будет ли ваш фильтр функционировать так, как задумано, или служить дорогим украшением:

• Минимизировать площадь петли: Высокочастотные пути должны быть максимально короткими и прямыми.

• Изолируйте шумные узлы: Следы узла коммутатора должны быть физически отделены от входных трасс фильтра.

• Избегайте параллельной маршрутизации: Трассы с высоким dv/dt, идущие параллельно тихим трассам, емкостно связывают шум.

• Используйте короткие, широкие следы: Уменьшите паразитную индуктивность в соединениях фильтра.

• Наземные плоскости: Обеспечить возвратные пути с низким импедансом для конденсаторов фильтра.

Плохо спроектированный фильтр с идеальными значениями компонентов может легко работать на 10–20 дБ хуже, чем ожидалось, что сводит на нет тщательное электрическое проектирование.

Философия дизайна DOREXS включает ранние 3D-анализы и обзоры макетов для пользовательских фильтров. При необходимости компания предоставляет рекомендации по корпусу и экранированию, чтобы гарантировать, что внедренный фильтр обеспечивает смоделированное затухание в механическом контексте заказчика.

Философия проектирования фильтров электромагнитных помех компании DOREXS и интеграция продукции

DOREXS производитоднофазные, трехфазные, входные IEC, для монтажа на печатной плате, проходные и фильтры электромагнитных помех постоянного тока, а также трансформаторы, используемые в силовых каскадах с критическими электромагнитными помехами. Компания обслуживает производителей промышленной автоматизации, медицинского оборудования, бытовой электроники и бытовой техники, которым нужны надежные решения по ЭМС.

Проектирование, основанное на измерениях

DOREXS подчеркивает философию «проектирования путем измерения»: определение размеров фильтров основано на измеренных спектрах и целевых пределах, а не на общих предположениях каталога. Такой подход позволяет избежать как недостаточной фильтрации (что приводит к неудачным тестам), так и чрезмерного перепроектирования (что приводит к потере затрат и места на плате).

Когда инженерные группы делятся своими данными о кондуктивных выбросах (даже предварительными стендовыми измерениями), DOREXS может быстро оценить, подойдет ли стандартный фильтр или необходимы модификации.

Совместное проектирование

DOREXS сотрудничает с инженерными командами клиентов посредством нескольких точек взаимодействия:

• Анализ схем и макетов для устранения критических проблем, связанных с электромагнитными помехами

• Предложение топологий фильтров (двухкаскадный LC, π-фильтры, встроенные дроссели CM+DM).

• Предоставление моделей SPICE или S-параметров для совместного моделирования с силовыми каскадами заказчика.

• Рекомендации по замене компонентов при возникновении ограничений в цепочке поставок

Интегрированные решения

Для таких секторов, как медицинское оборудование и промышленная автоматизация, DOREXS рассматриваетаспекты качества электроэнергии, выходящие за рамки простого подавления электромагнитных помех:

• Пусковое поведение: Встроенные термисторы NTC или ограничители бросков тока предотвращают скачки заряда конденсаторов, вызывающие срабатывание выключателей.

• Ток утечки: Выбор компонентов обеспечивает соответствие строгим ограничениям медицинских утечек.

• Выносливость к перегрузкам: Температурные запасы учитывают неисправности и рабочие точки наихудшего случая.

• Защита от перенапряжения: Устройства MOV и TVS могут быть интегрированы в блок фильтра.

DOREXS поддерживает клиентов от ранней концепции до сертификации, предлагая технические консультации, устранение неисправностей на месте или удаленно в случае сбоев испытаний на электромагнитные помехи, а также индивидуальные модификации для продуктов второго поколения.

Примеры проектирования и особенности применения

Конструкция фильтра электромагнитных помех существенно различается в зависимости от применения. Бытовой адаптер, промышленный привод и медицинский источник питания сталкиваются с уникальными ограничениями, которые определяют топологию фильтров и выбор компонентов.

Потребительский SMPS: адаптер класса II мощностью 150 Вт

Типичный адаптер класса II 90–264 В переменного тока, 150 Вт используетСтупени фильтра электромагнитных помех переменного тока:

• Одноступенчатый фильтр DM LC: Последовательный дроссель (1–2 мГн) плюс конденсатор X2 (100–220 нФ)

• Дроссель СМ: 5–15 мГн с небольшим конденсатором Y (2,2–4,7 нФ), чтобы оставаться в пределах утечки.

• Компактный подход: Модули фильтров для монтажа на печатной плате, объединяющие все элементы в компактном корпусе.

Оборудование класса II (с двойной изоляцией) не имеет заземления, поэтому конденсаторы Y подключаются к плавающей опорной точке, а не к истинной земле, что упрощает некоторые аспекты, но требует пристального внимания к обратным путям CM.

Промышленный привод: 3-фазный, 400 В переменного тока, 5 кВт

Промышленные приводы большей мощности, использующиеоднофазные фильтры электромагнитных помех 220 В переменного токасталкиваются с различными проблемами:

• Более высокие токи DM: Требуются катушки индуктивности большего размера с соответствующими запасами насыщения.

• 3-фазные дроссели CM: Трехобмоточные дроссели на тороидальных сердечниках обеспечивают сбалансированное подавление помех.

• Выбросы на этапе PFC: Сильные кондуктивные излучения в районе частоты переключения PFC (обычно 50–150 кГц) часто требуют специальной фильтрации.

• Механические соображения: Фильтры для монтажа на рейку или панель с прочными клеммами для сильноточных соединений.

Медицинское устройство: подсистема визуализации мощностью 1 кВт (IEC 60601-1-2)

Соответствие медицинского оборудования стандарту IEC 60601-1-2:2014 требует:

• Сверхнизкая утечка: Токи утечки на пациента и прикосновение, измеряемые в микроамперах, сильно ограничивают значения конденсатора Y.

• Усовершенствованные чоки CM: Когда конденсаторы Y не могут обеспечить адекватное шунтирование CM, необходимы дроссели CM большего размера с оптимизированными высокочастотными характеристиками.

• Сертификаты безопасности: Компоненты должны иметь соответствующие сертификаты медицинской безопасности (UL 60601, IEC 60601).

DOREXS может адаптироватьсястандартные конструкции фильтров ЭМП/ЭМС— изменение значений Y-cap, изменение основных материалов, добавление дополнительных этапов DM — в варианты для конкретного применения без необходимости использования полного специального инструмента для каждого проекта.

Изображения и визуальные элементы для включения

В этой статье использованы визуальные элементы, которые подкрепляют технические концепции:

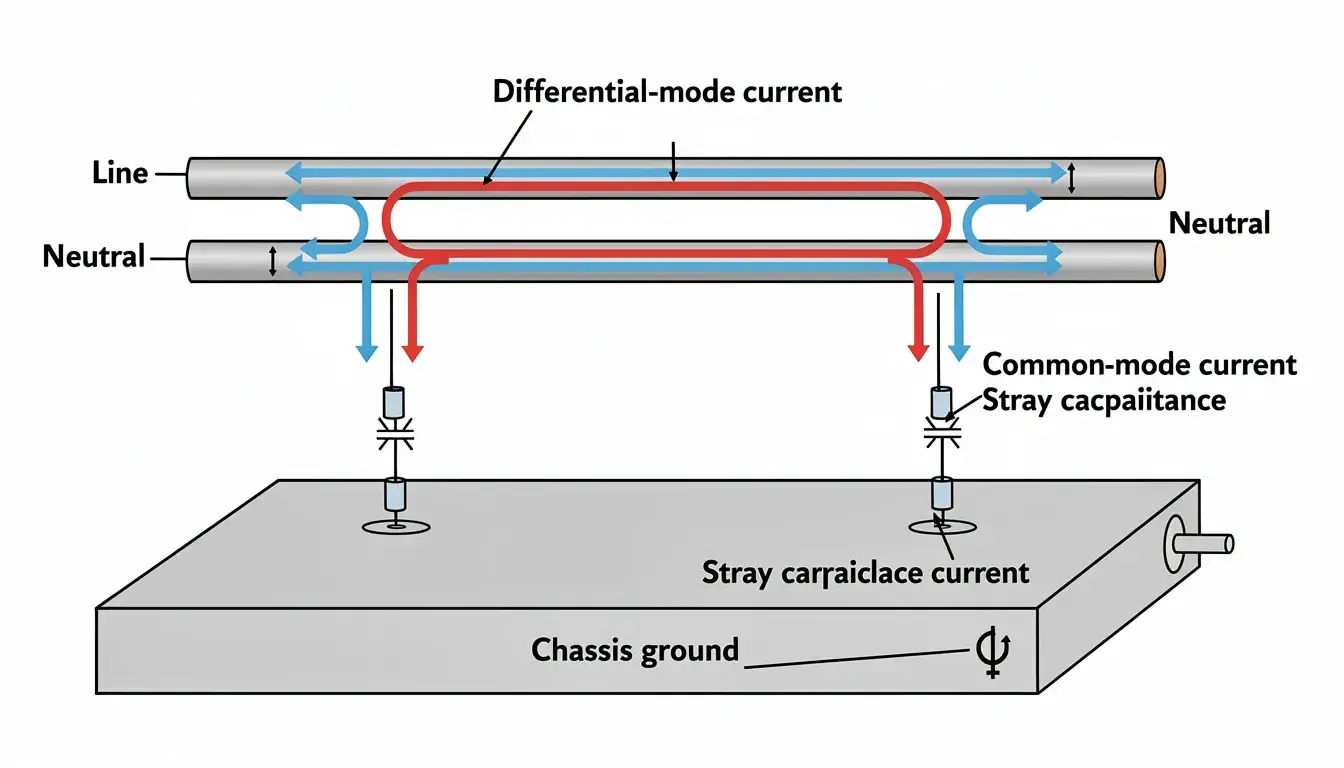

1. Иллюстрация текущего пути CM и DM: Показывает проводники L/N/PE с четко различимыми токовыми петлями.

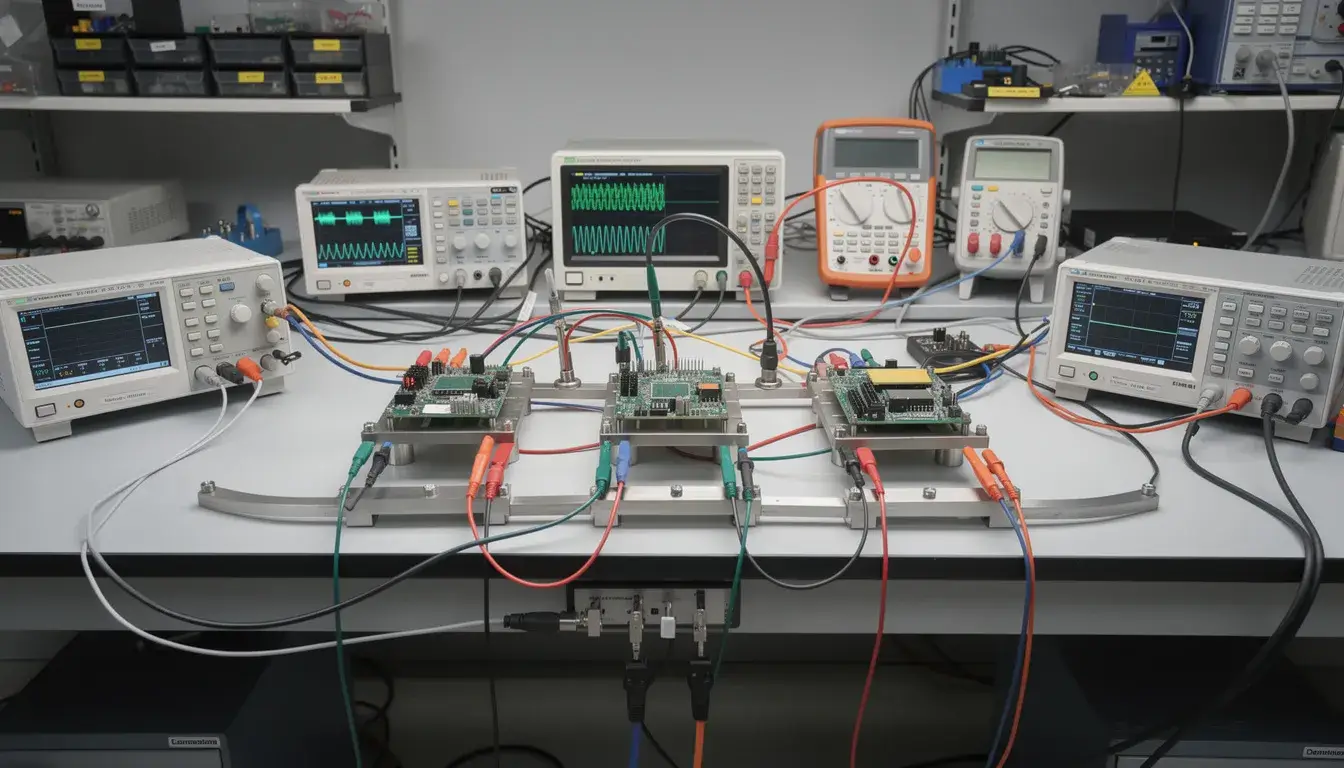

2. Тестовая установка электромагнитных помех: LISN, анализатор спектра, ИО и схема заземления.

3. Базовая схема фильтра LC DM: Предохранитель, ограничитель перенапряжения, мостовой выпрямитель, дроссель DM, X-конденсаторы.

4. Дроссель CM и топология Y-конденсатора: С указанием текущих путей и маркировкой безопасности.

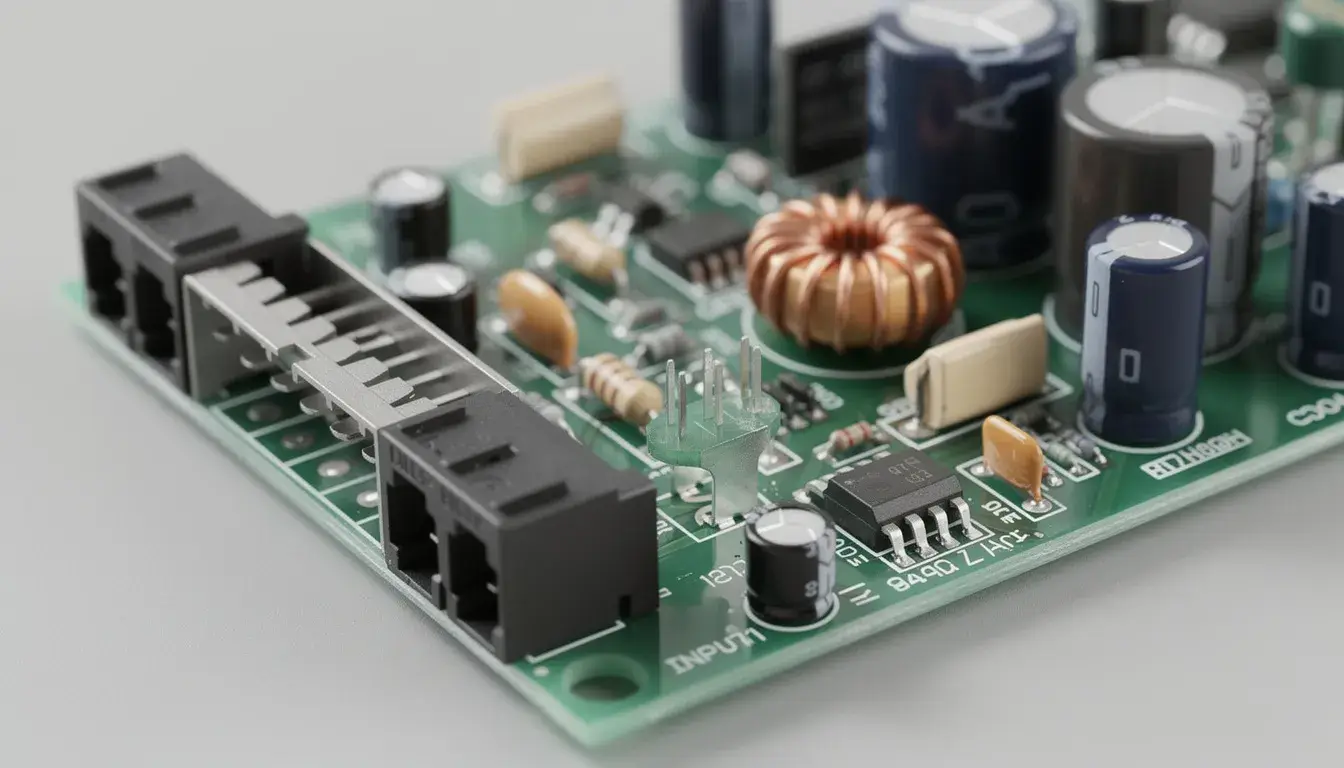

5. Сравнение хорошей и плохой компоновки печатной платы: Идентичные схемы с разной маршрутизацией трасс, демонстрирующие эффекты связи.

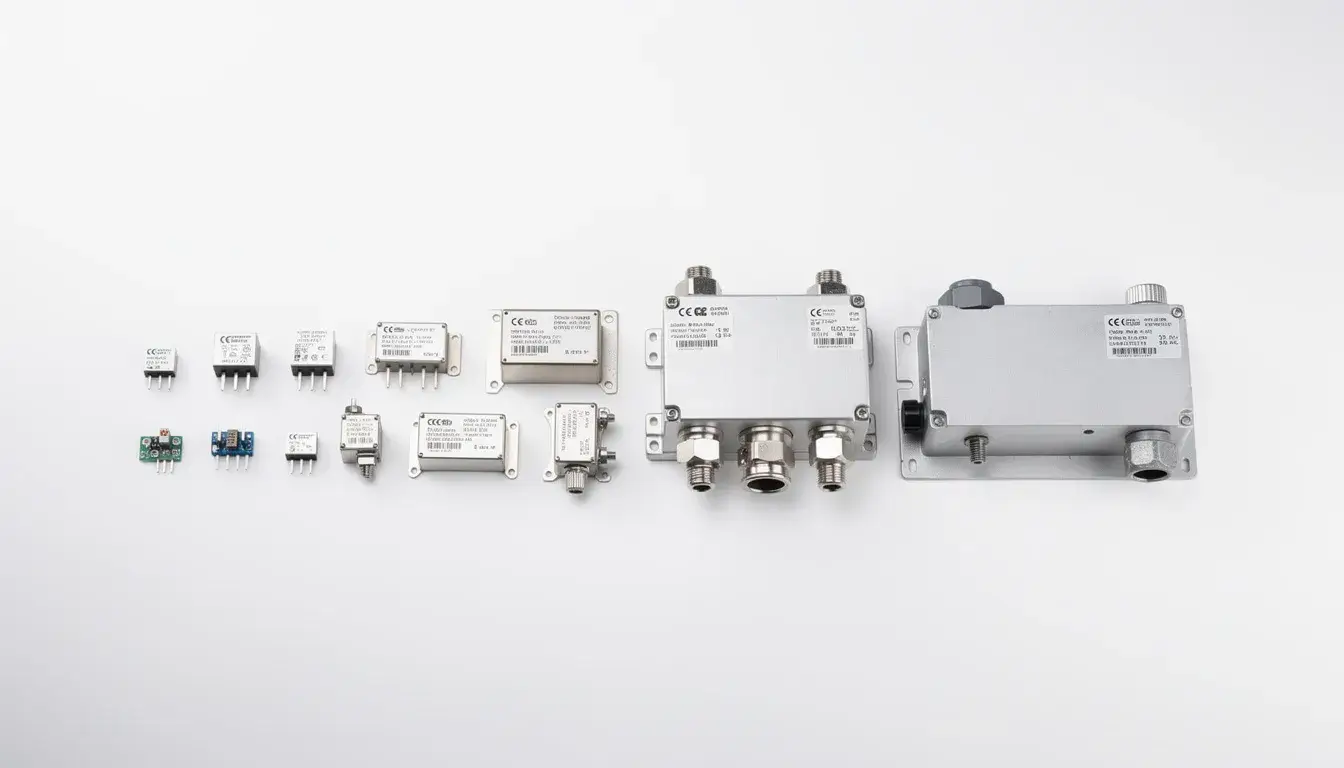

6. Линейка продукции DOREXS: Однофазные и трехфазные фильтры с видимой маркировкой.

7. Блок-схемы приложений: Расположение фильтра относительно сетевого разъема, PFC, каскад DC/DC.

На каждой диаграмме следует использовать согласованные условные обозначения (L для катушек индуктивности, C для конденсаторов, GND/PE для земли) с цветовой кодировкой, чтобы отличать пути тока CM от DM, где это полезно.

Резюме и лучшие практики

• Классифицируйте ЭМП правильно: Прежде чем выбирать топологию фильтра, различайте режимы проводимости/излучения и режимы CM/DM.

• Сначала измерьте, потом спроектируйте: Базируйте спецификации фильтров на фактических данных о выбросах, а не на предположениях.

• Применяйте этапы DM и CM соответствующим образом.: Используйте каскады LC для подавления DM и дроссели CM с конденсаторами Y для CM — каждый режим требует своего собственного решения.

• Уважайте паразиты и макет: Размещение компонентов и трассировка печатной платы часто имеют большее значение, чем идеальные значения схемы.

• Увеличивайте маржу: Проектирование на 6–10 дБ ниже нормативных пределов с учетом производственных изменений.

Успешная конструкция фильтра электромагнитных помех сочетает в себе электрические характеристики, требования безопасности, механические ограничения, целевые затраты и пределы сертификации. Наиболее эффективный подход рассматривает фильтрацию электромагнитных помех как первоклассную задачу проектирования с самой ранней версии схемы, а не проблему, которую нужно решить после первого неудачного предварительного испытания на соответствие.

Всегда проверяйте фильтры в репрезентативных условиях эксплуатации для наихудшего случая. Фильтр, который работает при комнатной температуре и нагрузке 50 %, может выйти из строя при высокой температуре окружающей среды и максимальном выходном токе.

Группам инженеров и закупщиков, ищущим надежные решения по электромагнитным помехам, следует привлекать DOREXS на ранних стадиях цикла проектирования. Нужны ли вам стандартные фильтры каталога или специальные конструкции, адаптированные к уникальным механическим и электрическим ограничениям, раннее сотрудничество сокращает время вывода на рынок и риск сертификации.

Часто задаваемые вопросы

Как мне сделать выбор между фильтром электромагнитных помех по каталогу и индивидуальным дизайном?

Фильтры из каталога хорошо работают для распространенных входных напряжений (115/230 В переменного тока, 24/48 В постоянного тока) и диапазонов мощности с типичными профилями шума. Они обеспечивают более быструю доступность и более низкую стоимость единицы продукции благодаря объемному производству. Специальные фильтры становятся необходимыми, когда вы сталкиваетесь с жестко ограниченной механической компоновкой, необычными спектрами шума или строгими ограничениями на утечку — ситуациями, распространенными в медицинских приложениях.

Начните со стандартного фильтра DOREXS, соответствующего вашим требованиям по току и напряжению. Если предварительные тесты на соответствие показывают недостаточное затухание, чрезмерный запас (предполагающий, что вы платите за ненужную производительность) или проблемы с механической посадкой, перейдите к индивидуальному варианту. Обмен данными испытаний на электромагнитные помехи и механическими ограничениями с DOREXS позволяет быстро оценить осуществимость модифицированных или индивидуальных решений.

Могут ли фильтры электромагнитных помех исправить плохую компоновку печатной платы или конструкцию трансформатора?

Фильтры электромагнитных помех значительно снижают кондуктивный шум, но не могут полностью компенсировать фундаментальные проблемы конструкции. Чрезвычайно плохая компоновка печатной платы с большой площадью шлейфа, неэкранированные трансформаторы, излучающие паразитные поля, или очень высокие паразитные емкости от узлов коммутатора к шасси будут продолжать вызывать проблемы с электромагнитными помехами независимо от размера фильтра.

В первую очередь устраните электромагнитные помехи в источнике шума: добавьте демпферы для уменьшения звона, замедлите фронты переключения там, где это позволяют температурные запасы, оптимизируйте расположение обмоток трансформатора и обеспечьте правильное заземление. Затем используйте фильтр для достижения окончательных нормативных пределов. Компания DOREXS часто анализирует схемы заказчиков и конструкции трансформаторов, чтобы гарантировать, что фильтр и силовой каскад образуют последовательную стратегию электромагнитных помех, а не противоречат друг другу.

Какая информация необходима компании DOREXS для разработки индивидуального фильтра электромагнитных помех?

Ключевые данные для разработки пользовательских фильтров включают в себя:

• Диапазон входного напряжения (например, 90–264 В переменного тока или 18–72 В постоянного тока)

• Требования к максимальному продолжительному и импульсному току

• Частота переключения и топология питания

• Целевые стандарты (класс CISPR, медицинский IEC 60601, автомобильный CISPR 25)

• Механические ограничения (размеры, способ монтажа, предпочтения разъемов)

• Предельные значения тока утечки и требования к утечкам/зазорам

Предоставление предварительных измерений LISN, показывающих кондуктивные излучения в наихудших рабочих точках, позволяет более точно определить цели затухания. Требования документации по безопасности (сертификаты UL, ENEC, CSA) также должны быть доведены до сведения, чтобы DOREXS могла выбрать соответствующие системы изоляции и одобрения компонентов.

Как фильтр электромагнитных помех влияет на качество и эффективность электроэнергии?

Хорошо спроектированный фильтр вносит небольшие дополнительные потери — в основном в медные дроссели и рассеивание в сердечнике, а также потери в конденсаторе — обычно составляющие доли процента от общего КПД источника питания. Для источника питания мощностью 100 Вт с эффективностью 90 % потери на фильтре могут добавить 0,2–0,5 Вт.

Большие индуктивности и емкости могут влиять на другое поведение системы:

• Пусковой ток: Входные конденсаторы требуют зарядного тока при включении.

• Коэффициент мощности: Добавленные реактивные элементы могут повлиять на коэффициент мощности в определенных топологиях.

• Динамический отклик: LC-резонансы могут влиять на стабильность контура управления.

DOREXS учитывает эти эффекты при проектировании, часто интегрируя резисторы сброса для разряда конденсатора или согласованные NTC для управления бросками тока. Проверьте эффективность и тепловые характеристики установленного фильтра, чтобы подтвердить приемлемое воздействие для вашего применения.

Когда мне следует включать разработку фильтра электромагнитных помех в график моего проекта?

Учет электромагнитных помех относится к первой редакции схемы силового каскада и разводке печатной платы, а не за неделю до сертификационных испытаний. Отношение к EMI как к второстепенной мысли приводит к дорогостоящим изменениям конструкции, когда фильтры не помещаются в доступное пространство или когда фундаментальные проблемы компоновки не позволяют любому фильтру обеспечить соответствие требованиям.

Зарезервируйте физическое пространство на печатной плате или в корпусе как минимум для установки двухступенчатого фильтра. Такая гибкость позволяет осуществлять корректировку после первых стендовых испытаний без существенной механической модернизации. DOREXS поддерживает раннюю проверку проекта, помогая командам прогнозировать проблемы EMI ипредварительно выберите подходящие платформы фильтров EMI/EMCпрежде чем оборудование будет заморожено. Такой упреждающий подход сокращает как время разработки, так и риск сертификации.
