ЭМП в панелях управления лифтом: причины, риски и решения на основе фильтров

Ключевые выводы

• ЭМП в панелях управления лифтами возникают в основном из-за частотно-регулируемых приводов, импульсных источников питания и длинных кабелей, что приводит к нежелательным отключениям, ошибкам связи и потенциально небезопасному поведению.

• Такие стандарты, как EN 12015, EN 12016 и серия IEC 61000-x, определяют требования по электромагнитной совместимости, которым должно соответствовать оборудование управления лифтом для доступа на рынок.

• Правильно выбранные и установленные фильтры электромагнитных помех, такие как трехфазные фильтры DOREXS и фильтры цепей управления, являются основным аппаратным решением, обеспечивающим стабильность и соответствие требованиям панелей.

• Практические рекомендации по компоновке, заземлению и фильтрации, характерные для панелей управления лифтом, могут предотвратить большинство проблем с электромагнитными помехами еще до их возникновения.

• Устранение электромагнитных помех на ранних стадиях проектирования позволяет избежать дорогостоящих модификаций, неудачных проверок ЭМС и сбоев на местах, которые наносят ущерб репутации и увеличивают затраты на техническое обслуживание.

Введение: Почему электромагнитные помехи важны в панелях управления лифтом

Современные панели управления лифтами служат операционным мозгом каждой лифтовой установки, от жилых зданий средней этажности до высотных офисных башен, построенных в период с 2010 по 2025 год. Эти панели зависят от чистых и надежных сигналов, проходящих между частотно-регулируемыми приводами, цепями безопасности, дверными контроллерами и коммуникационными интерфейсами. Когда электромагнитные помехи нарушают эти сигналы, последствия варьируются от незначительных неприятностей до серьезных проблем с безопасностью.

Выездные специалисты регулярно сталкиваются с необъяснимыми отключениями привода, неисправностями дверей, из-за которых пассажиры оказываются в затруднительном положении, периодическими потерями связи CAN или RS-485 и случайными сбросами плат контроллера. В лифтовых системах, оснащенных частотно-регулируемым приводом и длинными кабелями, электромагнитный шум неизбежен, но его можно контролировать при правильном подходе.

DOREXS производитФильтры электромагнитных помех и компоненты качества электроэнергииспециально разработан для промышленного применения, включая OEM-контроллеры лифтов и проекты модернизации. В этой статье основное внимание уделяется электромагнитным помехам внутри панелей управления лифтом и демонстрируется, как фильтры, методы компоновки и проектирование, основанное на стандартах, снижают риски, влияющие на производительность и безопасность.

Что такое электромагнитные помехи в контексте панелей управления лифтом?

Электромагнитные помехи, часто называемые EMI ​​или радиочастотными помехами (RFI), относятся к нежелательным электромагнитным сигналам, которые ухудшают работу электронных устройств на панели управления. Эти помехи могут повредить данные, вызвать ложные срабатывания сигнализации и привести к хаотичному поведению компонентов системы.

Понимание различия между кондуктивными и излучаемыми электромагнитными помехами имеет решающее значение для эффективного смягчения последствий:

Тип	Путь передачи	Общие источники
Проведенный ЭМИ	Через силовые и сигнальные проводники	Вход/выход ЧРП, импульсные источники питания, кабели двигателя
Излучаемые электромагнитные помехи	Через воздух от электромагнитных полей	Кабели двигателя, действующие как антенны, инверторы, радиопередатчики.

Конкретные симптомы, которые технические специалисты наблюдают внутри панелей управления, включают:

• Дребезг на входе ПЛК, вызывающий ложные сигналы

• Энкодер или датчик двери неправильно считывают показания.

• Аварийная остановка срабатывания без явной механической причины

• Тормозной контактор дребезжит при нормальной работе.

• Таймауты связи на последовательных шинах

Знание этих типичных механизмов электромагнитных помех представляет собой половину дела, прежде чем добавлять фильтры или перепроектировать проводку.

Распространенные источники электромагнитных помех внутри панелей управления лифтом

Частотно-регулируемые приводы, используемые в тяговых машинах, являются основными источниками электромагнитных помех в современных лифтовых установках. Выпрямительный каскад частотно-регулируемого привода и высокочастотное ШИМ-переключение, обычно работающее в диапазоне от 4 до 12 кГц, создают как кондуктивные помехи в линиях электропередачи, так и излучаемые излучения от кабелей двигателя.

Импульсные источники питания, обеспечивающие напряжение 24 В постоянного тока и 5 В постоянного тока для управляющей электроники, представляют собой еще один значительный источник высокочастотного электромагнитного шума. Эти компактные источники питания работают на частотах от 50 кГц до нескольких МГц, внося шум непосредственно в шины постоянного тока и проводку управления.

Дополнительные источники внутри панели включают в себя:

• Контакторы и реле: Создание скачков переходного напряжения при переключении индуктивных нагрузок.

• Тормозные катушки: Генерация электромагнитных помех без надлежащих демпферов или устройств подавления.

• Длинные кабели двигателя и энкодера: Действуют как антенны, которые одновременно излучают и улавливают шум.

• Внешние источники: Близлежащие инверторы HVAC, распределительные устройства низкого напряжения и базовые радиостанции могут подключаться к панельной среде.

Типичные пути соединения в лифтовых установках

Электромагнитные помехи проникают в чувствительные цепи тремя основными путями, имеющими отношение к панелям лифта:

1. Проводящая связь: Шум распространяется через общие линии электропередачи и заземляющие проводники.

2. Емкостная связь: Электрические поля между параллельными кабелями передают энергию на высоких частотах.

3. Индуктивная связь: Магнитные поля токоведущих проводников индуцируют напряжение в близлежащих проводах.

Длинная параллельная прокладка кабелей двигателя и управления между панелью и машинным отделением создает идеальные условия для емкостной и индуктивной связи. При типичных частотах переключения ЧРП 2–16 кГц и их гармониках, достигающих нескольких МГц, даже скромные кабели могут создавать значительные помехи.

Плохое соединение между панельным корпусом, защитной шиной, рамой автомобиля и землей здания увеличивает синфазные напряжения. Это заставляет шумовые токи возвращаться через провода управления, а не через заземляющие пути с низким импедансом, усиливая эффекты помех.

Фильтры, экранирование и правильное расстояние между кабелями нарушают или ослабляют эти пути связи — стратегии, подробно описанные в последующих разделах.

Как электромагнитные помехи влияют на системы управления лифтом и безопасность

Проблемы с электромагнитными помехами напрямую влияют как на эксплуатационную надежность, так и на безопасность пассажиров. Рассмотрим сценарий в 30-этажном офисном здании в часы пик: повторяющиеся события повторного открытия дверей, вызванные искажением сигнала датчиков, сбивают пассажиров с толку, создают задержки в расписании и вызывают звонки с жалобами в администрацию здания.

Многие «загадочные» неисправности, зарегистрированные примерно с 2012 года в лифтах с ЧРП, связаны с электромагнитными помехами, а не с ошибками программного обеспечения или сбоями датчиков. Отраслевые исследования показывают, что до 70% неисправностей лифтов в установках с ЧРП связаны с электромагнитными помехами в качестве сопутствующего фактора.

Последствия варьируются от нежелательного поведения (отключений, которые сбрасываются при выключении и выключении питания) до опасных ошибок в работе, когда цепи безопасности выходят из строя. Владельцы зданий ощущают эти проблемы из-за более высоких затрат на техническое обслуживание, длительного простоя и неудачных проверок ЭМС, которые задерживают выдачу разрешений на ввод в эксплуатацию.

Эксплуатационные проблемы: отключения, сбросы и ошибки связи

ЭМП вызывает различные защитные неисправности ЧРП, которые останавливают работу лифта:

• Отключения сверхтока: Высокочастотный шум на датчиках тока приводит к ложным показаниям.

• Неисправности перенапряжения: Переходные всплески в цепях измерения шины постоянного тока.

• Ошибки замыкания на землю: Синфазные токи интерпретируются как нарушение изоляции.

Проблемы со связью представляют собой еще один распространенный симптом. RS-485, Modbus, CANopen и собственные протоколы лифтовой шины страдают от электромагнитных помех в витых парах. Технические специалисты наблюдают за потерянными телеграммами, выпадением узлов и ошибками CRC, которые появляются периодически и не поддаются обычному устранению неполадок.

Переходные электромагнитные помехи могут вызвать сброс платы ПЛК или контроллера из-за провалов напряжения на шинах 24 В. Процессор испытывает состояние отключения электроэнергии, хотя электропитание на распределительной панели кажется стабильным. Сигнатуры журналов часто включают случайные «ошибки дверной зоны», «неисправность кодировщика» или «обрыв цепи безопасности» без определенной механической причины.

Риски безопасности и соответствия требованиям

ЭМП могут влиять на критические функции безопасности:

• Цепи контроля цепи безопасности

• Датчики дверных зон и концевые выключатели

• Сигналы обнаружения превышения скорости

• Цепи аварийной остановки

Хотя современные реле безопасности и электронные контроллеры безопасности с рейтингом SIL спроектированы таким образом, чтобы подавлять электрические помехи, на них все же может повлиять игнорирование требований по ЭМС во время установки. Риск небезопасного движения автомобиля или открытия дверей возрастает, когда кондуктивный шум искажает сигналы, критичные для безопасности.

Соответствие стандартам EN 12015 (пределы выбросов) и EN 12016 (требования устойчивости) является обязательным для лифтового оборудования, поставляемого на европейский рынок. Аналогичные требования существуют в GB 7588 и GB/T 15706 для рынков Китая. Неудачные тесты на электромагнитную совместимость задерживают проекты, вынуждают перепроектировать панели и увеличивают затраты, которые усугубляются по мере того, как в 2024 году правила продолжают ужесточаться.

ЭМП в панелях управления лифтами: основные технические механизмы

В этом разделе рассматриваются основные электрические явления — выпрямители, гармоники, ШИМ и dV/dt, — которые создают электромагнитные помехи в панелях лифтов. Понимание этих механизмов помогает дизайнерам выбирать подходящие контрмеры, а не применять общие решения, которые могут оказаться неадекватными.

Входной выпрямитель ЧРП, гармоники и кондуктивный шум

В типичном приводе лифта используется шестипульсный выпрямитель для преобразования трехфазного источника питания 380–480 В переменного тока в напряжение звена постоянного тока, обычно 540–680 В постоянного тока в зависимости от входного напряжения. Этот процесс выпрямления потребляет несинусоидальный ток из сети.

Нелинейное потребление тока приводит к появлению в сети здания гармоник низкого порядка:

Гармонический порядок	Частота (система 50 Гц)	Типичная величина
5-е место	250 Гц	25-40% от фундаментального
7-е место	350 Гц	15-25% от фундаментального
11-е	550 Гц	8-12% от фундаментального
13-е место	650 Гц	5-10% от фундаментального

Без таких мер другие системы здания — панели пожарной сигнализации, парковочное оборудование, системы контроля доступа всовременная строительная среда— могут испытывать внешние помехи, связанные с панелями лифта, использующими одно и то же электрическое распределение.

Выход ШИМ, высокое dV/dt и влияние кабеля двигателя

Современные частотно-регулируемые приводы лифтов используют ШИМ-переключение для формирования формы сигналов тока двигателя, одновременно прикладывая крутые фронты напряжения к обмоткам двигателя. Эти переходы напряжения происходят со скоростью, измеряемой в кВ/мкс, создавая сильные синфазные токи через обмотки двигателя, подшипники и PE-проводники.

Путь передачи этого шума включает в себя:

• Емкость кабеля двигателя относительно земли

• Несущие поверхности и пути заземления вала

• Емкостная связь с соседними кабелями управления

Длинные кабели двигателя между панелью и машинным отделением или подъемником пропорционально увеличивают излучаемые выбросы. Эти кабели действуют как эффективные антенны на гармониках переключения ЧРП, распространяя помехи по всей установке.

Выходные дроссели, синусоидальные фильтры и экранированные кабели двигателя с надлежащим заземлением устраняют этот шум.Фильтры электромагнитных помех переменного токана входной стороне. Эта комбинация затрагивает обе стороны генерации помех ЧРП.

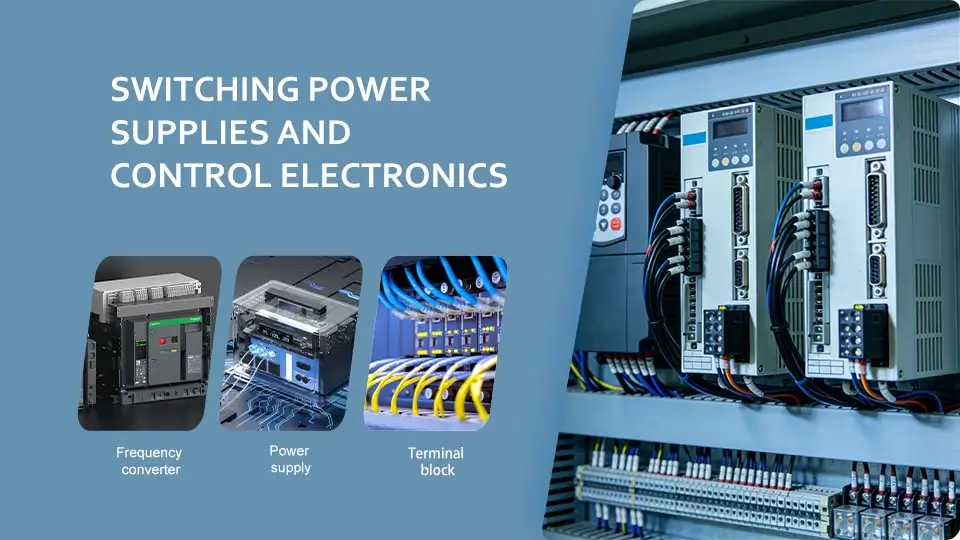

Импульсные источники питания и управляющая электроника

24 В постоянного тока и вспомогательные импульсные источники питания внутри панелей лифта часто создают высокочастотный кондуктивный шум на шинах постоянного тока. Эти компактные устройства, работающие на частотах переключения от 50 кГц до нескольких МГц, могут распространять помехи на входы ПЛК, линии аналоговых датчиков и порты связи.

Дешевые или недостаточно отфильтрованные расходные материалы вызывают периодические неисправности, которые трудно диагностировать. Симптомы включают случайные колебания аналогового входа, необъяснимые битовые ошибки на цифровых шинах и события сброса, которые коррелируют с изменениями вспомогательной нагрузки.

Небольшие фильтры электромагнитных помех на уровне печатной платы, напримерПечатная плата DOREXS и фильтры ЭМС— а развязывающие конденсаторы рядом с контроллерами значительно повышают устойчивость системы. Проектировщикам следует указывать источники питания с документированными результатами испытаний на электромагнитную совместимость и включать локальную фильтрацию вокруг чувствительных печатных плат для обеспечения надежной работы.

Стандарты и нормативная база для ЭМС лифтов

OEM-производители лифтов и производители панелей должны с самого начала разрабатывать проект с учетом требований ЭМС, а не рассматривать это как исправление после испытаний. Попытка исправить проблемы EMI после тестирования прототипа приводит к дорогостоящим изменениям конструкции, срыву сроков и ухудшению отношений с клиентами.

Соблюдение требований помогает избежать дорогостоящих задержек, когда проекты проходят проверки на ЭМС и безопасность в таких регионах, как ЕС, Ближний Восток и Азия. Раннее понимание применимых стандартов позволяет дизайнерам делать осознанный выбор компонентов и решения по компоновке.

Основные стандарты ЭМС для панелей управления лифтами

ЭН 12015определяет пределы выбросов для лифтового и эскалаторного оборудования, подключенного к сетям низкого напряжения. Он охватывает:

• Гармонические выбросы тока

• Мерцание напряжения

• Наведенные электромагнитные помехи на линиях электропередачи (обычно от 150 кГц до 30 МГц)

• Излучаемые электромагнитные помехи (обычно от 30 МГц до 1 ГГц)

ЭН 12016определяет требования к защищенности лифтов, обеспечивая безопасную работу оборудования во время электромагнитных помех:

Тест	Стандартный	Типичный уровень
Электростатический разряд	МЭК 61000-4-2	8 кВ контакт, 15 кВ воздух
Электрические быстрые переходные процессы	МЭК 61000-4-4	2 кВ по мощности, 1 кВ по сигналам
Всплеск	МЭК 61000-4-5	2 кВ линия-земля
Проведено РФ	МЭК 61000-4-6	10 В (от 150 кГц до 80 МГц)
Излучаемое радиочастотное излучение	МЭК 61000-4-3	10 В/м (от 80 МГц до 1 ГГц)
Провалы напряжения	МЭК 61000-4-11	Различные уровни и продолжительность

Последствия для проектировщиков панелей и интеграторов

При тестировании на соответствие ЭМС оценивается вся панель, а не только частотно-регулируемый привод в отдельности. Компоновка панели, качество соединения, выбор фильтра и расположение кабельных вводов — все это влияет на результаты испытаний.

Ключевые соображения для дизайнеров включают в себя:

• Выбирайте компоненты фильтра электромагнитных помех с соответствующими сертификатами безопасности (UL, ENEC, CE).

• Выберите адекватные номиналы тока для приводов современных лифтов (обычно 11–45 кВт и выше).

• Убедитесь, что затухание фильтра соответствует требованиям в диапазоне от 150 кГц до 30 МГц.

• Задокументируйте характеристики фильтра и детали установки для проверки сертификации.

Использование фильтров электромагнитных помех DOREXS с документированными данными испытаний на соответствие стандартам IEC/EN ускоряет сертификацию и обеспечивает предсказуемые результаты приустановлен в соответствии с передовыми практиками. Заблаговременное сотрудничество с лабораториями EMC и поставщиками компонентов позволяет избежать внесения изменений в конструкцию в последнюю минуту после того, как образцы панелей пойдут на тестирование.

Практические стратегии контроля электромагнитных помех в панелях управления лифтом

Представленные здесь стратегии основаны на успешных лифтовых проектах по всему миру примерно с 2015 года. Они сгруппированы по фильтрации, заземлению, прокладке проводки и экранированию — с примерами, относящимися к фильтрам и трансформаторам электромагнитных помех DOREXS, которые используются в различных отраслях промышленности.множество промышленных и строительных применений.

Эффективное использование фильтров электромагнитных помех (входные, выходные и управляющие цепи)

Главный фильтр электромагнитных помех на стороне сети следует устанавливать как можно ближе к входу сети панели, перед преобразователем частоты и другими нагрузками. Такое размещение создает четкую границу между «грязной» проводкой на стороне электросети и «чистыми» цепями на стороне панели.

Критерии выбора трехфазного фильтра(ассортимент продукции DOREXS):

Параметр	Типичные значения	Примечания к выбору
Номинальный ток	16 А, 36 А, 63 А и выше	Совместимость с приводом и вспомогательными нагрузками
Напряжение системы	380–480 В переменного тока	Проверьте совместимость классов напряжения
Ток утечки	<3 мА типично<3 мА типично	Важно для соблюдения безопасности
Затухание	30–50 дБ при 150 кГц–30 МГц	Более высокие значения для строгих ограничений EN 12015
Дополнительные рекомендации по фильтрации:

• Использоватьоднофазные фильтрыдля освещения кабины, вентиляторов и дверных приводов

• Установитьфильтры для печатных платна чувствительных платах контроллеров и интерфейсах связи

• Учитыватьвыходные фильтры или ферритыдля сложных установок с длинными кабелями

В сложных установках со строгими ограничениями по выбросам фильтры на стороне двигателя должны соответствовать рекомендациям производителя привода, чтобы избежать проблем с резонансом или снижением характеристик.

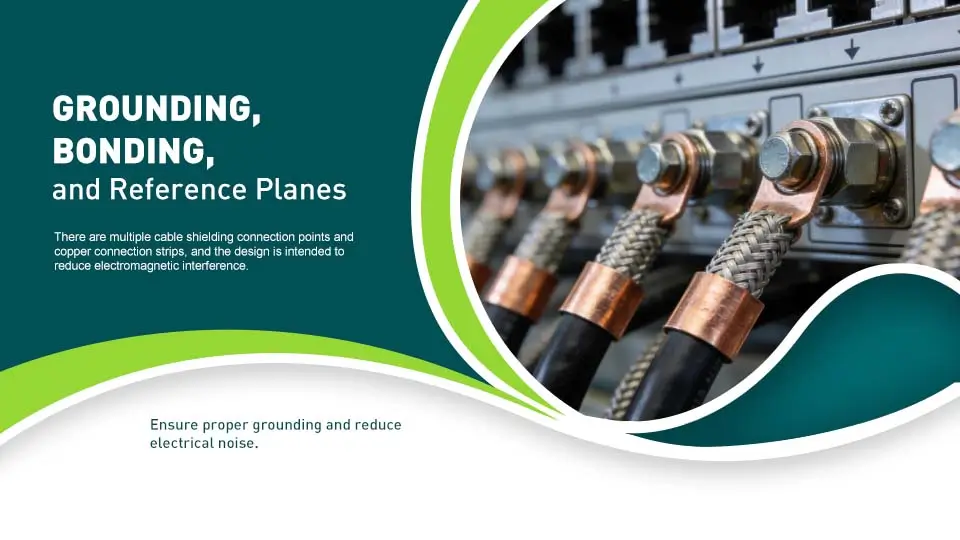

Заземление, соединение и опорные плоскости

Создание системы заземления с низким сопротивлением имеет важное значение для эффективности фильтра электромагнитных помех. Цель состоит в том, чтобы создать единую опорную плоскость, в которой все шумовые токи могут возвращаться без возникновения разницы напряжений на панели.

Лучшие практики включают в себя:

• Используйте широкие медные стержни или пластины, соединяющие вместе заземление фильтра электромагнитных помех, PE преобразователя частоты, каркас шкафа и экраны кабелей.

• Делайте соединения короткими и широкими — избегайте длинных и узких «индуктивных» заземляющих проводов, которые снижают производительность фильтра.

• Завершите экраны кабелей зажимными соединениями на 360° в точке входа в панель.

• Прикрепите экран зажимами непосредственно к заземляющей плоскости шкафа.

Предупреждение: Несколько несогласованных точек заземления вдоль трасс кабеля создают контуры заземления. Эти петли могут усиливать электромагнитные помехи в 10 раз и более по сравнению с правильным одноточечным заземлением.

Прокладка, разделение и заделка кабеля

Правильная прокладка кабеля значительно снижает электромагнитную связь между силовыми и сигнальными цепями:

• Проложите кабели питания и управления вотдельные короба или кабельные лотки

• Соблюдайте минимальное расстояние, рекомендованное производителем лифта (обычно не менее 200 мм, где это возможно).

• Перекрестите силовые и сигнальные кабели напрямые углывместо того, чтобы запускать их по длинным параллельным путям

• Использоватьвитая пара и экранированные кабелидля сигналов энкодера, CAN и RS-485

Заделка экрана требует внимания на обоих концах кабеля. Экраны на панели должны быть соединены с землей через соответствующие ЭМС-сальники или зажимы. На приводе или верхней коробке автомобиля следуйте спецификациям производителя для точек подключения экрана.

Излишняя длина кабеля создает дополнительные проблемы. Если это невозможно, прокладывайте дополнительный кабель плотными петлями рядом с заземляющей поверхностью панели, а не свободными катушками, которые действуют как антенны.

Экранирование и механическая конструкция панели

Металлический шкаф с хорошим соединением действует как клетка Фарадея, уменьшая как излучаемые электромагнитные помехи, выходящие из панели, так и внешние помехи, попадающие в нее. Это встроенное экранирование работает только тогда, когда сохраняется электрическая непрерывность во всех соединениях и отверстиях.

Рекомендации по дизайну:

• Сведите к минимуму ненужные большие отверстия в шкафу.

• Используйте металлические пластины кабельного ввода для ввода кабеля, чтобы обеспечить эффективность экранирования.

• Размещайте компоненты, излучающие сильные поля (большие контакторы, сетевые реакторы), подальше от чувствительных печатных плат.

• Рассмотрите возможность использования внутренних перегородок между секциями питания и управления в больших панелях.

Для высокоскоростных лифтов с мощными приводами могут потребоваться дополнительные внутренние экранирующие слои для достижения требуемого шумоизоляции. Эффективность экранирования снижается примерно на 20 дБ при каждом крупном неконтролируемом открытии корпуса.

Как фильтры электромагнитных помех DOREXS поддерживают надежные панели управления лифтами

DOREXS — производитель B2B, специализирующийся на фильтрах электромагнитных помех и решениях по обеспечению качества электроэнергии, используемых компаниями промышленной автоматизации и OEM-производителями лифтов по всему миру. Продукты компании решают проблемы как кондуктивных, так и излучаемых электромагнитных помех, характерных для шкафов управления лифтами.

Соответствующие семейства фильтров DOREXS для лифтов

Трехфазные силовые фильтры электромагнитных помехобразуют основную линию защиты приводов лифтов. DOREXS предлагает модели, предназначенные для систем переменного тока 380–480 В с номинальным током, подходящим для типичных машинных помещений и тяговых двигателей MRL. Эти фильтры обеспечивают ослабление до 50 дБ в диапазоне частот 150 кГц–30 МГц.

Однофазные входные фильтры и фильтры IECадрес вспомогательных нагрузок внутри панели:

• Блоки питания дверных приводов

• Схемы освещения автомобиля

• Трансформаторы управления

• Расходные материалы для вентиляторов

Монтаж на печатной плате и фильтры постоянного токазащитить наиболее чувствительные компоненты системы:

• Платы контроллера и процессоры

• Интерфейсы связи (Системы передачи данных CAN, RS-485, Ethernet)

• Распределительные шины 24 В постоянного тока

• Аналоговые входные цепи

DOREXS также поставляеттрансформаторыкоторые можно комбинировать с фильтрами для улучшения изоляции и улучшения качества электроэнергии для управляющей электроники. Этот комбинированный подход одновременно устраняет как синфазные, так и дифференциальные помехи.

Кастомизация, инженерная поддержка и типовые точки интеграции

DOREXS предлагает специально разработанные фильтры, адаптированные к конкретным компоновкам панелей OEM-производителей лифтов и текущим характеристикам, запланированным для линеек продукции на 2025 год и далее. Пользовательские параметры включают в себя:

• Удельные значения индуктивности и емкости

• Компактные размеры для панелей с ограниченным пространством

• Измененные конфигурации терминала

• Профили затухания для конкретных приложений

Услуги технического консалтинга помогают командам инженеров оптимизировать производительность EMC вавтоматизированные промышленные среды:

• Обзор схемы панели

• Рекомендации по размещению фильтра

• Рекомендации по заземлению и вводу кабеля

• Поддержка предварительного тестирования на соответствие

DOREXS работает напрямую с группами инженеров и закупщиков, чтобы обеспечить соответствие фильтров целевым стандартам (EN 12015/12016, IEC 61000-4-x) и поддержку международных разрешений, включая сертификацию UL и CE. Руководство по установке, примеры схем подключения и техническая поддержка — как удаленная, так и на месте — помогают при устранении неполадок ЭМС в новых и существующих установках.

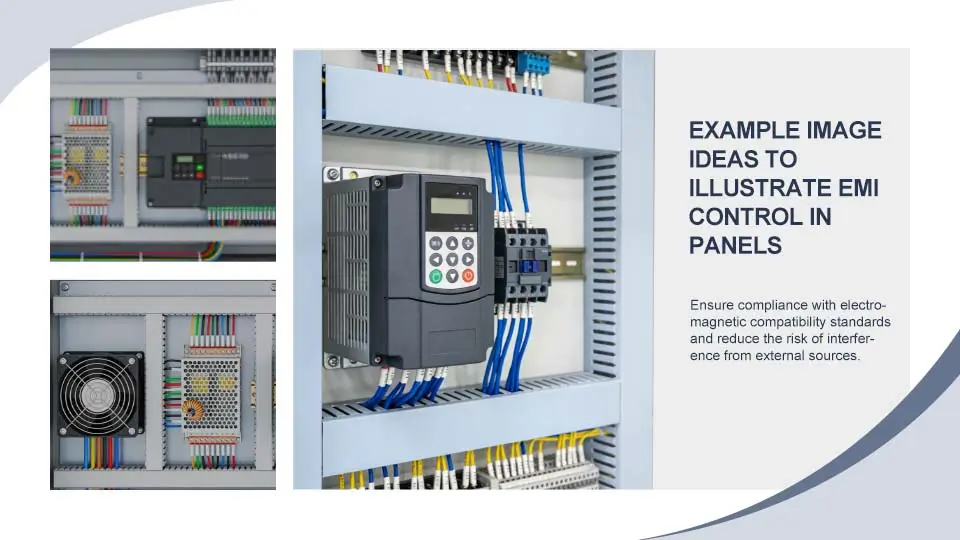

Примеры изображений для иллюстрации контроля электромагнитных помех на панелях

Следующие визуальные элементы помогают проиллюстрировать ключевые концепции контроля электромагнитных помех:

Блок-схема, показывающая, где устанавливаются различные типы фильтров — входной фильтр электромагнитных помех на входе в сеть, вспомогательные фильтры на источниках питания дверных приводов и фильтры печатных плат рядом с платами контроллера — помогает проектировщикам визуализировать стратегию многоуровневой защиты, обеспечивающую безопасную и надежную работу.

Часто задаваемые вопросы

В этом разделе даны ответы на дополнительные практические вопросы, не полностью освещенные в основной статье, предназначенные для инженеров-проектировщиков и специалистов по техническому обслуживанию, работающих с системами управления лифтами.

Как мне узнать, являются ли электромагнитные помехи реальной причиной неисправностей панели управления лифтом?

Ищите закономерности, которые предполагают электромагнитные помехи, а не механические или программные проблемы:

• Неисправности, совпадающие с запуском двигателя или включением близлежащего оборудования

• Ошибки во время грозы или грозы

• Проблемы, которые исчезают при питании панелей от чистого временного источника питания

• Периодические неисправности, которые не поддаются обычному устранению неполадок.

Диагностические инструменты включают портативные анализаторы спектра, осциллографы на линиях электросети и управления, а также регистраторы данных об электромагнитных помехах. Быстрые полевые испытания включают временное добавление прикрепляемых ферритовых сердечников или пробных фильтров, чтобы увидеть, улучшится ли поведение.

Свяжитесь со специалистом по EMC илиТехническая поддержка ДОРЭКСдля просмотра журналов неисправностей и фотографий проводки, когда есть подозрение на электромагнитные помехи, но еще не подтверждено.

Где должен быть физически установлен основной фильтр электромагнитных помех на панели лифта?

Фильтр располагается как можно ближе к входным силовым клеммам, перед преобразователем частоты и силовыми трансформаторами управления. Это создает четкую «чистую» и «грязную» стороны внутри панели.

Критические требования к установке:

• Установите фильтр на хорошо заземленную металлическую поверхность.

• Проложите как можно более короткое соединение PE от фильтра к шине заземления шкафа.

• Избегайте прокладывания длинных кабелей от сетевой клеммы к фильтру и обратно.

Длинные входные кабели между сетевой клеммой и фильтром противоречат назначению фильтра, позволяя кондуктивным шумам обходить его ослабление.

Могу ли я модернизировать фильтры электромагнитных помех в существующие лифтовые установки без изменения конструкции всей панели?

Во многих случаях да. Фильтры электромагнитных помех на стороне сети и дополнительные фильтры на шумных вспомогательных устройствах можно установить дополнительно, если в панели достаточно места и теплового запаса.

Однако успешная модернизация должна также учитывать:

• Улучшения прокладки кабеля

• Проверка качества заземления

• Исправления завершения щита

Эти улучшения компоновки часто требуют минимальных изменений в оборудовании, но значительно повышают производительность по электромагнитным помехам. DOREXS может помочь выбрать компактные фильтры и предложить варианты модернизации электропроводки, которые минимизируют время простоя во время проектов модернизации или корректирующего обслуживания.

Влияют ли фильтры электромагнитных помех на энергоэффективность или производительность привода лифта?

Фильтры электромагнитных помех правильного размера вносят лишь небольшие дополнительные потери — обычно незначительные по сравнению с общим КПД привода и двигателя. Высококачественные фильтры рассчитаны на номинальный ток без перегрева и значительного падения напряжения.

Влияние на производительность ЧРП минимально, если фильтры правильно подобраны для конкретного применения. Вносимые потери фильтра на основной частоте (50/60 Гц) должны быть менее 0,1 дБ для хорошо спроектированных устройств.

Преимущества в надежности, уменьшении количества ненужных поездок и соблюдении стандартов намного перевешивают любые незначительные соображения по эффективности. Полевые данные показывают, что при правильно отфильтрованных установках количество отключений, связанных с электромагнитными помехами, снижается до 90%.

Какая информация необходима компании DOREXS, чтобы порекомендовать подходящий фильтр для моей панели?

Для точного выбора фильтра предоставьте следующие данные:

Информация	Цель
Напряжение и частота питания	Обеспечивает совместимость классов напряжения
Номинальный ток привода или панели	Определяет номинальный ток фильтра
Категория установки (MR, MRL, SMR)	Влияет на пространство и ограничения по монтажу
Длина кабеля двигателя	Указывает на тяжесть излучаемых электромагнитных помех.
Применимые стандарты или уровни испытаний	Определяет требуемые характеристики затухания
