EMI Filter Что Это: Что Такое Фильтр Электромагнитных Помех
С популяризацией электронного и электрического оборудования различные среды, от домашних условий до промышленного производства, полны electromagnetic interference (EMI), что является формой электромагнитных помех. Однако по мере увеличения количества электронных устройств (electronic devices) генерируемые ими electromagnetic interference (EMI) могут привести к ухудшению производительности устройства или даже к неисправности. Для обеспечения надежности и стабильности работы оборудования контроль electromagnetic interference становится решающим. В этом случае фильтры электромагнитных помех становятся важным инструментом, позволяющим эффективно уменьшить или устранить ненужные signals.
Radio frequency interference (RFI) является subset электромагнитного спектра (electromagnetic spectrum) и electromagnetic interference, и возникает из-за signals от различных sources, таких как радиопередатчики, беспроводные устройства, солнечная активность и другие внешние источники. Нежелательные signals могут нарушать работу электронных устройств, поэтому важно использовать фильтры для снижения воздействия EMI и RFI.
Radio frequency interference (RFI) является subset электромагнитного спектра (electromagnetic spectrum) и electromagnetic interference, и возникает из-за signals от различных sources, таких как радиопередатчики, беспроводные устройства, солнечная активность и другие внешние источники. Нежелательные signals могут нарушать работу электронных устройств, поэтому важно использовать фильтры для снижения воздействия EMI и RFI.
Чтобы лучше понять, что такоеЭМИ-фильтрто есть, мы должны сначала знать, что такое EMI
Электромагнитные помехи (EMI) — это нежелательные сигналы, которые могут нарушать работу электронных устройств и оборудования. Они возникают как в сетях электропитания, так и внутри электронных цепей, включая печатные платы (PCB), и способны вызывать сбои, снижение производительности и даже повреждение компонентов.
Одним из наиболее распространённых видов электромагнитных помех являются радиочастотные помехи (RFI), которые представляют собой подмножество электромагнитного спектра и могут исходить как от внешних источников (например, радиостанций, телевизоров, мобильных телефонов), так и от внутренних — самих электронных компонентов и схем.
Для борьбы с EMI и RFI применяются специальные решения, такие как emi filter и rfi filter, которые позволяют эффективно подавлять помехи и обеспечивать стабильную работу электронных устройств, особенно на уровне печатных плат (pcb).
Поэтому важно контролировать уровень электромагнитных помех для обеспечения надежной работы оборудования. Таким образом, фильтр электромагнитных помех стал одним из важных инструментов для эффективного уменьшения или устранения ненужных помех, позволяя значительно reduce уровень нежелательных электромагнитных воздействий.
Поэтому важно контролировать уровень электромагнитных помех для обеспечения надежной работы оборудования. Таким образом, фильтр электромагнитных помех стал одним из важных инструментов для эффективного уменьшения или устранения ненужных помех, позволяя значительно reduce уровень нежелательных электромагнитных воздействий.
Что вызывает электромагнитные помехи (electromagnetic interference)?
Шум в силовых и заземляющих линиях является одним из основных источников электромагнитных помех. Этот шум может возникать из-за паразитной емкости и индуктивности между линией электропередачи и землей, а также из-за колебаний напряжения в линии электропередачи. Чтобы уменьшить этот шум, можно использовать такие методы, как фильтры, регуляторы напряжения и экранирование. Важно отметить, что эффективность этих методов определяется уровнем ослабления (attenuation) электромагнитных помех, который может быть измерен в децибелах (дБ) для оценки степени снижения EMI.
В действительности, распространенной причиной чрезмерного излучения является то, что петля, которую следует поддерживать минимальной, становится большой, или к линии подключаются дополнительные провода и проволочные соединения (wires), что приводит к дополнительному излучению. Антенный эффект, создаваемый этими большими петлями или проводами, будет играть важную роль в общем излучении. Короче говоря, существует множество источников EMI. Понимание этих источников электромагнитных помех и принятие соответствующих мер могут эффективно снизить уровень электромагнитных помех электронного оборудования и систем связи и обеспечить их нормальную работу.
В действительности, распространенной причиной чрезмерного излучения является то, что петля, которую следует поддерживать минимальной, становится большой, или к линии подключаются дополнительные провода и проволочные соединения (wires), что приводит к дополнительному излучению. Антенный эффект, создаваемый этими большими петлями или проводами, будет играть важную роль в общем излучении. Короче говоря, существует множество источников EMI. Понимание этих источников электромагнитных помех и принятие соответствующих мер могут эффективно снизить уровень электромагнитных помех электронного оборудования и систем связи и обеспечить их нормальную работу.
Что такое фильтр электромагнитных помех?
Фильтр электромагнитных помех, также называемый фильтром подавления электромагнитных помех, представляет собой электронное устройство, способное эффективно блокировать или ослаблять сигналы помех в определенном диапазоне частот, тем самым защищая оборудование от электромагнитных помех и обеспечивая нормальную работу оборудования.

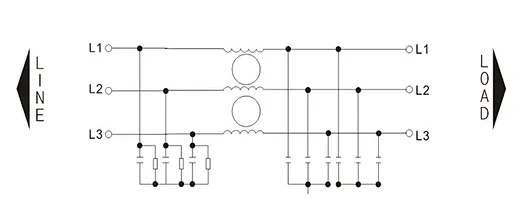

Состав фильтра электромагнитных помех
Фильтры электромагнитных помех обычно состоят из компонентов, таких как конденсаторы, катушки индуктивности, резисторы, дроссели и предохранители. Эти компоненты соединяются в определённых схемах (circuits), образуя схему фильтра, которая используется для уменьшения или блокировки сигналов электромагнитных помех в определённом диапазоне частот. Для эффективной работы фильтра важно правильно выбирать материалы, из которых изготовлены его компоненты, так как свойства материалов напрямую влияют на эффективность подавления ЭМИ и РЧИ.
Как работают фильтры электромагнитных помех
Фильтры электромагнитных помех используют характеристики импеданса катушек индуктивности и конденсаторов на определенных частотах для поглощения или отражения сигналов помех, тем самым уменьшая воздействие электромагнитных помех. Установите соответствующий импеданс на линии электропередачи, чтобы сигналы помех не могли проходить плавно. В то же время фильтр может также отражать сигналы помех обратно к источнику, чтобы уменьшить помехи для другого оборудования. Кроме того, фильтры электромагнитных помех могут также эффективно подавлять синфазные и дифференциальные помехи, улучшая электромагнитную совместимость оборудования.
Применение фильтров электромагнитных помех
Фильтры электромагнитных помех (emi filter) находят широкое применение в самых разных сферах, где требуется защита электронного оборудования от негативного воздействия электромагнитных и радиочастотных помех (rfi). Они используются для повышения электромагнитной совместимости (emc) устройств, предотвращая сбои и обеспечивая стабильную работу компонентов, цепей и оборудования. В промышленности emi фильтры устанавливаются в системах автоматизации, источниках питания и приводах, а в бытовой электронике — в телевизорах, компьютерах и бытовой технике. В военной и медицинской аппаратуре фильтры играют ключевую роль в обеспечении надежности и безопасности работы оборудования. Emi фильтры могут быть интегрированы непосредственно в печатные платы (pcb) или устанавливаться как отдельные модули, что позволяет гибко адаптировать их под конкретные задачи и требования. Кроме того, применение emi и rfi фильтров помогает соответствовать международным стандартам по электромагнитной совместимости (emc), что особенно важно для производителей электронных устройств.
Классификация фильтров
Фильтры электромагнитных помех можно классифицировать по их структурным характеристикам, рабочей частоте и областям применения.
1. Классификация по конструктивным признакам
LC-фильтр: схема фильтра, состоящая из комбинации катушки индуктивности (L) и конденсатора (C), которая может отфильтровывать гармоники определенного порядка.
RC-фильтр: использует комбинацию резистора (R) и конденсатора (C) и обычно используется для простого формирования сигнала.
Фильтр типа Pi: состоит из катушек индуктивности и конденсаторов определенной структуры типа Pi и подходит для конкретных применений.
Фильтр Т-типа: структура аналогична фильтру Пи-типа, но используется другая конфигурация компонентов.
2. Классификация по характеристикам фильтров.
Фильтр нижних частот: пропускает сигналы ниже определенной частоты и фильтрует сигналы помех выше этой частоты.
Фильтр верхних частот: противоположность фильтру нижних частот, который пропускает сигналы выше определенной частоты и отфильтровывает мешающие сигналы ниже этой частоты.
Полосовой фильтр: пропускает сигналы только в определенном диапазоне частот и блокирует сигналы в других диапазонах частот.
Полосовой фильтр (также называемый режекторным фильтром): блокирует сигналы в определенном диапазоне частот, пропуская при этом сигналы в других диапазонах частот.
3. Классификация по применению
Силовой фильтр: применяется в системе электропитания цепей для подавления электромагнитных помех, проводимых линиями электропередачи.
Фильтр сигнала: используется в сигнальных линиях для уменьшения электромагнитных помех в сигнальных линиях.
Фильтр на печатной плате: Обладает способностью уменьшать электромагнитные помехи на печатной плате.
4. Классификация по току применения
Однофазные фильтры электромагнитных помех: Используется в таких устройствах, как приводы однофазных двигателей, источники питания, офисное оборудование, а также испытательное и измерительное оборудование. .
Трехфазный фильтр электромагнитных помех: может использоваться в качестве основного входного фильтра для промышленного оборудования, станков, машин и систем автоматизации.
Фильтры электромагнитных помех постоянного тока: Используется для защиты солнечных панелей, фотоэлектрических систем зарядки/преобразования, систем зарядки и кондиционирования аккумуляторов, приводов двигателей постоянного тока и инверторов/преобразователей.
Преимущества производительности и ослабления (attenuation) фильтров электромагнитных помех
Эффективная фильтрация: фильтры электромагнитных помех могут эффективно фильтровать различные сигналы электромагнитных помех, предотвращать или ослаблять воздействие сигналов внешних помех на электронное оборудование, обеспечивать стабильность и надежность оборудования, а также улучшать качество продукции электронного оборудования. Низкие потери: высококачественные фильтры электромагнитных помех имеют низкое энергопотребление и энергопотребление и не оказывают негативного влияния на общую производительность системы. Эффективность фильтров электромагнитных помех снижает затраты на техническое обслуживание и ремонт. . Высокая надежность: фильтры электромагнитных помех, прошедшие тщательные испытания и проверку, обладают высокой надежностью и стабильностью и могут стабильно работать в течение длительного времени. Соблюдайте требования по электромагнитной совместимости: фильтры электромагнитных помех, изготовленные в соответствии со стандартами и правилами, обеспечивают соответствие оборудования требованиям электромагнитной совместимости (ЭМС). Соблюдайте нормативные требования. Обеспечьте безопасность электронного оборудования и соблюдайте сложные спецификации, правила и стандарты ЭМС.
Широкая применимость: фильтры электромагнитных помех подходят для применения в самых разных средах, включая бытовую технику, системы связи, промышленную автоматизацию, медицинское оборудование, военную авиацию и другие случаи использования, где требуется защита электронного оборудования в различных типах корпусов и кейсов, таких как металлические или пластиковые cases, что влияет на эффективность ЭМС. Такие фильтры являются suitable для широкого спектра электронных и промышленных устройств, обеспечивая надежную защиту в различных условиях эксплуатации. бытовая техника, системы связи, промышленная автоматизация, медицинское оборудование, военная авиация, и т. д.
Note: При выборе фильтра электромагнитных помех важно учитывать конкретные случаи применения и особенности корпусов, чтобы обеспечить максимальную эффективность защиты и соответствие требованиям по ЭМС.
Широкая применимость: фильтры электромагнитных помех подходят для применения в самых разных средах, включая бытовую технику, системы связи, промышленную автоматизацию, медицинское оборудование, военную авиацию и другие случаи использования, где требуется защита электронного оборудования в различных типах корпусов и кейсов, таких как металлические или пластиковые cases, что влияет на эффективность ЭМС. Такие фильтры являются suitable для широкого спектра электронных и промышленных устройств, обеспечивая надежную защиту в различных условиях эксплуатации. бытовая техника, системы связи, промышленная автоматизация, медицинское оборудование, военная авиация, и т. д.
Note: При выборе фильтра электромагнитных помех важно учитывать конкретные случаи применения и особенности корпусов, чтобы обеспечить максимальную эффективность защиты и соответствие требованиям по ЭМС.
Советы по установке фильтров электромагнитных помех
Выбор правильного метода установки фильтра электромагнитных помех может обеспечить эффективную работу и минимизировать электромагнитные помехи. Следующие рекомендации по установке фильтра электромагнитных помех помогут добиться надлежащей работы фильтра электромагнитных помех:
- Выберите подходящее место: Фильтр следует установить в самой короткой точке кабеля, как можно ближе к источнику электромагнитных помех. При выборе места учитывайте доступное пространство и наличие достаточного room внутри корпуса для размещения компонентов shielding, таких как металлические экраны или проводящие покрытия. Некоторые фильтры EMI разработаны для easy установки, что позволяет быстро и удобно внедрять их даже без специальных технических навыков.
- Правильная проводка: убедитесь, что входной и выходной концы фильтра подключены правильно, обратите внимание на полярность проводки и хороший контакт.
- Заземление: убедитесь, что провод заземления фильтра подключен к хорошей точке заземления на оборудовании, чтобы эффективно направлять мешающие сигналы на землю.
- Правильная фиксация: убедитесь, что крепления прочные и надежные, не ослабнут и не упадут.
- Предотвращение перекрестных помех: держите фильтр на определенном расстоянии от других линий, учитывая влияние окружающего space, где могут присутствовать внешние источники радиочастотных и электромагнитных помех.
- Тестирование и настройка. После успешной установки выполните отладку, чтобы обеспечить нормальную работу.
- В качестве дополнительной меры для повышения электромагнитной совместимости можно использовать board level shielding, что позволит снизить уровень электромагнитных излучений и повысить устойчивость устройства к внешним помехам.
Как выбрать фильтр электромагнитных помех
Прежде чем выбрать фильтр электромагнитных помех, важно изучить и оценить требования электрической системы. При выборе фильтра электромагнитных помех commonly учитываются стандарты, такие как IEC 61000-4-3 и IEC 61000-6-4, которые определяют требования к электромагнитной совместимости и процедурам тестирования. Каждый тип фильтра электромагнитных помех имеет ограничения, диапазоны частот и методы подавления.
Для сложных систем могут использоваться integrated решения, объединяющие несколько функций фильтрации и тестирования в одном устройстве для повышения эффективности и удобства эксплуатации. Определите диапазон частот: разные фильтры электромагнитных помех подходят для разных частотных диапазонов, включая низкочастотные, радиочастотные и микроволновые диапазоны. Выберите подходящий тип фильтра: commonly выбирают фильтр в соответствии с конкретными потребностями и стандартными практиками отрасли. При установке фильтра рекомендуется использовать metal enclosures, так как они обеспечивают лучшую защиту от EMI/RFI по сравнению с пластиковыми корпусами, которым часто требуется дополнительное экранирование. Рассмотрим параметры системы:
Для сложных систем могут использоваться integrated решения, объединяющие несколько функций фильтрации и тестирования в одном устройстве для повышения эффективности и удобства эксплуатации. Определите диапазон частот: разные фильтры электромагнитных помех подходят для разных частотных диапазонов, включая низкочастотные, радиочастотные и микроволновые диапазоны. Выберите подходящий тип фильтра: commonly выбирают фильтр в соответствии с конкретными потребностями и стандартными практиками отрасли. При установке фильтра рекомендуется использовать metal enclosures, так как они обеспечивают лучшую защиту от EMI/RFI по сравнению с пластиковыми корпусами, которым часто требуется дополнительное экранирование. Рассмотрим параметры системы:
- Входное напряжение
- Номинальный ток
- Температура окружающей среды и рабочая температура
- ток утечки
- Вносимая потеря
- Тип энергосистемы
- высокий потенциал
- Установочные размеры и способы установки
- Тип оборудования
