Filtro EMI monofásico DAA1-LINE (1A–10A) con conductores

Filtro de ruido de línea de alimentación de CA compacto para la integración de entrada de alimentación de equipos, con chasis metálico y conexiones de cables.
✔Voltaje nominal: 115 VCA-250 VCA
✔Corriente nominal: 1 A, 3 A, 6 A, 10 A
✔ Certificado: cUL, CB, CE, ROHS
✔ Admite muestras gratuitas
✔ Soporte OEM/ODM
✔ Documentación técnica
✔ Revisión de ingeniería del fabricante
Cantidad :
enviar contacto

Filtro de ruido de línea de alimentación de CA compacto | 115/250 VCA | 50/60 Hz | Montado en chasis

ElDOREXS DAA1-LINEAes un compacto, monofásicoFiltro EMI de línea de alimentación de CA con conexiones de cable, diseñado para ayudar a reducir la interferencia electromagnética conducida en la entrada de energía de un equipo. La serie DAA1 ofrece1A, 3A, 6A y 10Acalificaciones actuales y un115/250 VCAespecificación de tensión nominal. El diseño de cable permite la integración en gabinetes de equipos compatibles y conjuntos de entrada de energía.

Su circuito utiliza elementos filtrantes para atenuar el ruido entre línea y neutro, así como el ruido acoplado al camino de protección a tierra. Las aplicaciones incluyen equipos electrónicos, fuentes de alimentación de control industrial, equipos de purificación y circuitos auxiliares de baja corriente en maquinaria. La atenuación real depende del equipo, la impedancia, la conexión a tierra y el diseño de la instalación.

¿Busca un filtro para un nuevo diseño o un problema de EMC?Solicite una cotización o revisión de ingeniería de DAA1-LINE.

Características clave y beneficios de ingeniería

  • Cuatro opciones de corriente nominal:1A, 3A, 6A y 10A para diferentes cargas de entrada de CA.
  • Conexiones de cables:Adecuado para la integración de entrada de energía por cable cuando sea compatible con el gabinete y el proceso de ensamblaje.
  • Caja metálica compacta:Carcasa de hierro niquelado con disposición de montaje, según la hoja de datos de la serie DAA1 y la fotografía del producto.
  • Atenuación en modo común y en modo diferencial:el circuito de referencia incluye inductores acoplados y elementos capacitivos línea a línea/línea a tierra.
  • Aislamiento especificado y pruebas eléctricas:Los datos de la serie enumeran voltajes de prueba de línea a línea de 1500 VCA y línea a tierra de 1500 VCA, además de una resistencia de aislamiento superior a 50 MΩ a 500 VCC.
  • Soporte de personalización:Los ingenieros de DOREXS pueden revisar los requisitos eléctricos y de conexión antes de la producción.

Especificaciones técnicas

Parámetro

Serie DAA1 / Referencia DAA1-LINE

Designación del productoDAA1-LINE (configuración cable-conductor)
Tipo de filtroFiltro EMI de línea de alimentación de CA monofásico
Tensión nominal115/250 VCA
Opciones actuales nominales1A, 3A, 6A, 10A
Frecuencia de línea de CA50/60Hz
corriente de fuga<0,5 mA<0,5 mA
Tensión de prueba, línea a línea1500 VCC
Tensión de prueba, línea a tierra2150 VCA
Resistencia de aislamiento>50MΩ a 500VCC
Aumento de temperatura<30°C<30°C
Categoría climática25/085/21
Material de la carcasaHierro niquelado
ConexiónCables
MontajeMontaje en chasis
Documentación de cumplimientocUL, CE, CB y RoHS

Calificaciones actuales disponibles

Referencia de la serie DAA1

Corriente nominal

Corriente de fuga

Conexión para esta página

DAA1-1A1A<0,5 mA<0,5 mAVariante de cable
DAA1-3A3A<0,5 mA<0,5 mAVariante de cable
DAA1-6A6A<0,5 mA<0,5 mAVariante de cable
DAA1-10A10A<0,5 mA<0,5 mAVariante de cable

Diseño mecánico y conexión de cables

Detalle de conexión de los terminales del filtro EMI DOREXS serie DAA1

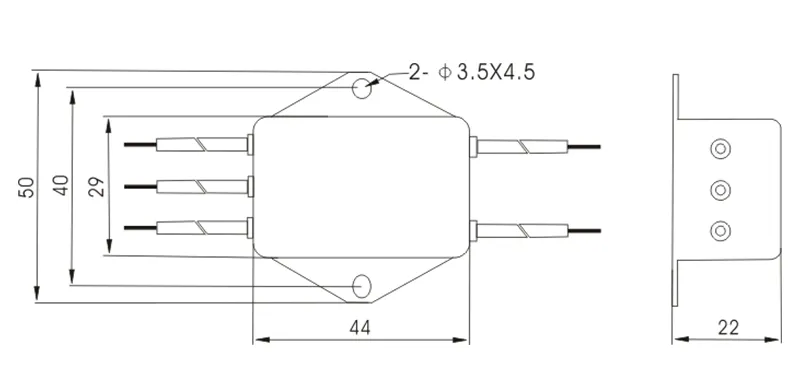

Dimensiones mecánicas y esquema de montaje del filtro EMI DOREXS serie DAA1

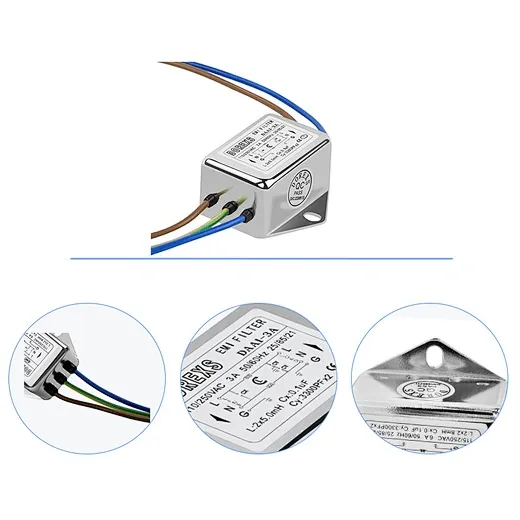

La versión DAA1-LINE fotografiada tiene un chasis metálico con cables que entran y salen del cuerpo del filtro. Este estilo de conexión es diferente delDAA1-Insertar configuración, que utiliza terminales de cuchilla.

El PDF proporcionado contiene unplano dimensional del terminal de la cuchilla, no un dibujo mecánico validado. En consecuencia, la longitud del cable, la sección transversal del conductor, las posiciones de salida de los cables y las dimensiones generales, incluidos los cables, sonno indicado como especificaciones finales en esta página. Solicite el dibujo DAA1-LINE actual antes de diseñar orificios de montaje, recortes o mazos de cables.

Solicite el plano mecánico DAA1-LINE.

Circuito de filtro típico y supresión de ruido

Diagrama del circuito eléctrico del filtro EMI monofásico DOREXS serie DAA1

Circuito en serie DAA1 de referencia de la hoja de datos suministrada de junio de 2023; no es un diagrama de cableado de color de cable.

El circuito típico de la serie DAA1 contiene elementos filtrantes inductivos y capacitivos en los conductores de línea y neutro, con una conexión de protección a tierra utilizada por la red capacitiva de supresión de ruido. Esta disposición puede ayudar a atenuar tantoruido de modo diferencial(entre línea y neutro) yruido de modo común(con respecto a la tierra del equipo).

El circuito mostrado es untopología eléctrica de referencia, no una distribución de pines de color de cable ni un diagrama de cableado de instalación. Confirme las marcas de entrada, salida y protección de tierra en el producto exacto antes de la conexión.

Rendimiento de pérdida de inserción

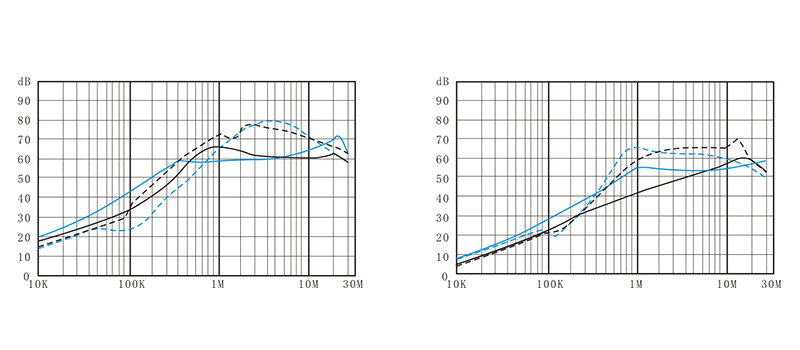

Curvas de pérdida por inserción del filtro EMI DOREXS serie DAA1 bajo condiciones de prueba especificadas
Curvas de pérdida de inserción de referencia de la serie DAA1 de la hoja de datos suministrada. Se deben confirmar las condiciones de prueba y la aplicabilidad de la variante LINE.

Los resultados reales en un sistema instalado pueden diferirdebido a las impedancias de fuente y carga, conexión a tierra, estructura del gabinete, enrutamiento de cables y características de la fuente de ruido. Solicite un informe de prueba específico de variante cuando se requiera un objetivo de atenuación cuantificado.

Aprobaciones y Cumplimientos

Certificaciones del filtro EMI monofásico DOREXS serie DAA1
Este filtro EMI monofásico de la serie DAA1 ha pasado las certificaciones UL,CB, CE y RoHS.

Aplicaciones típicas

Equipos de control industrial y suministro de energía

Para circuitos de entrada compatibles de 115/250 VCA en paneles de control, pequeñas fuentes de alimentación y unidades de control electrónico, se puede considerar DAA1-LINE para ayudar a reducir el ruido de conmutación conducido. La corriente del filtro, la conexión a tierra y el espacio de instalación deben compararse con el diseño del equipo.

Desinfección, Purificación y Equipos Electrónicos

La hoja de datos DAA1 identifica los equipos de desinfección y purificación entre sus áreas de aplicación. La versión con cable puede adaptarse a conexiones de entrada de CA internas donde su clasificación actual y especificaciones de aislamiento cumplen con los requisitos de diseño del equipo.

Energía auxiliar para robótica y maquinaria

La electrónica de control y los suministros auxiliares de baja corriente utilizados en equipos robóticos o de procesamiento láser pueden generar o recibir EMI conducida. DAA1-LINE se puede evaluar en un punto de entrada de CA apropiado; no debe tratarse como un filtro para la potencia total de la red de una máquina de alta potencia sin verificar la carga.

Conjuntos eléctricos y electrónicos generales

Su carcasa metálica compacta y sus cables pueden admitir la integración en otros sistemas electrónicos monofásicos donde se requiere un filtro EMI de red calificado. La idoneidad debe establecerse mediante una revisión de la seguridad eléctrica y, cuando corresponda, pruebas de EMC a nivel del sistema.

Guía de instalación y selección de filtros EMI

1. Confirme el voltaje y la corriente.Verifique si el sistema de CA coincide con la clasificación documentada de 115/250 VCA. Seleccione 1A, 3A, 6A o 10A según la corriente de entrada RMS real, los transitorios relevantes, la temperatura ambiente y el margen de diseño aplicable.

2. Identifique LÍNEA, CARGA y tierra de protección.Siga las marcas y la documentación de cableado confirmada para la unidad exacta. No asuma la función del conductor únicamente por el color del cable.

3. Pegue la carcasa correctamente.Utilice la conexión de protección a tierra aprobada y asegure el chasis del filtro de acuerdo con el diseño de seguridad del equipo. La instalación debe ser realizada por personal cualificado con aislamiento eléctrico.

4. Mantenga separados los cables ruidosos y limpios.Enrute la entrada sin filtrar y la salida filtrada lejos una de la otra cuando sea práctico. Las conexiones cortas y bien gestionadas y la buena conexión a tierra ayudan a evitar el acoplamiento de alta frecuencia alrededor del filtro.

5. Validar el desempeño en los equipos ensamblados.Compare los resultados de las pruebas de emisiones conducidas con y sin el filtro en condiciones de funcionamiento representativas. Un filtro por sí solo no puede garantizar que el dispositivo terminado cumpla con un estándar EMC.

Para obtener una guía de selección más amplia, consulteCómo seleccionar un filtro EMIyFiltros EMI monofásicos.

Personalización OEM/ODM y soporte del fabricante

DOREXS desarrolla y fabrica productos de filtrado EMI y respalda a los fabricantes de equipos, integradores de sistemas y equipos de adquisiciones industriales con la selección de productos y la evaluación de aplicaciones.

Para un proyecto DAA1-LINE, el equipo de ingeniería puede revisar los requisitos de corriente nominal, el espacio disponible, la construcción de los cables, los requisitos de pruebas eléctricas y otras limitaciones de la aplicación. Cualquier modificación propuesta debe confirmarse mediante un dibujo y una especificación aprobados antes de realizar el pedido.

Comparta los requisitos de su proyecto:voltaje de suministro, corriente de entrada continua, tipo de equipo, longitud del cable o requisitos del conector, espacio de instalación, cantidad estimada del pedido y cualquier resultado de prueba de emisiones conducidas disponible.

Documentos técnicos y recursos de productos

  • Dibujo mecánico DAA1-LINE:Solicite la versión actual de cable antes de la publicación del diseño mecánico.
  • Hoja de datos de la serie DAA1:está disponible un documento de referencia de la serie; su ilustración de terminación/dimensional muestra terminales de cuchilla y no debe usarse como el dibujo final del mazo de cables DAA1-LINE.
  • Documentación sobre pérdida de inserción o EMC:Solicite a DOREXS las condiciones de prueba y un informe aplicable a la corriente nominal requerida y a la variante de conexión.
  • Variante relacionada:Filtro EMI monofásico de inserción DAA1.
  • Experiencia en ingeniería:Serie de filtros de potencia EMI DAA1.

Preguntas frecuentes

¿Para qué se utiliza el filtro EMI DAA1-LINE?

DAA1-LINE es un filtro de línea de alimentación de CA monofásico destinado a ayudar a reducir la interferencia electromagnética conducida en las entradas de alimentación de equipos adecuados. Está disponible en varias clasificaciones actuales y utiliza conexiones de cable para integración en conjuntos compatibles.

¿Cuál es la diferencia entre DAA1-LINE y DAA1-Insert?

Ambos pertenecen a la serie DAA1, pero las configuraciones de terminales difieren. DAA1-LINE tiene conexiones de cable, mientras que DAA1-Insert utiliza terminales tipo cuchilla. Se debe verificar el montaje mecánico, los detalles de terminación y el código de pedido final para la versión elegida.

¿Qué calificaciones actuales están disponibles?

La hoja de datos de la serie DAA1 enumera 1A, 3A, 6A y 10A. Elija un modelo que utilice la corriente real del equipo y las consideraciones térmicas y de seguridad relevantes en lugar de seleccionar únicamente una clasificación de potencia nominal.

¿Cuáles son las clasificaciones de voltaje y frecuencia?

La hoja de datos DAA1 suministrada indica 115/250 VCA y 50/60 Hz. Una página publicada anteriormente también menciona un voltaje de funcionamiento máximo de 275 VCA; ese valor más alto no se ha confirmado en la hoja de datos cargada y no se utiliza como voltaje nominal aquí.

¿La corriente de fuga es inferior a 0,5 mA?

La hoja de datos enumera la corriente de fuga por debajo de 0,5 mA para cada una de sus cuatro clasificaciones de corriente DAA1. Como la tabla proporcionada no especifica las condiciones de medición de fugas, verifique el voltaje de prueba, la frecuencia y el límite del equipo final aplicables antes de la selección final.

¿DAA1-LINE hará que mi equipo pase las pruebas de EMC?

Ningún filtro por sí solo puede garantizar el cumplimiento de EMC a nivel del sistema. La atenuación en el equipo final depende de la fuente de ruido, cableado de entrada y salida, disposición de cables, puesta a tierra y otros componentes. Se recomiendan pruebas representativas.

¿Puede DOREXS suministrar una disposición de cables personalizada o un dibujo mecánico?

DOREXS indica soporte de personalización para la serie DAA1. Comparta la longitud de cable requerida, el estilo de terminación, la corriente de carga, los dibujos y la cantidad proyectada para que el equipo de ingeniería pueda confirmar la viabilidad y una especificación de pedido adecuada.

Solicite una cotización o asistencia de ingeniería

Necesito unFiltro EMI de cable DAA1-LINE 1A, 3A, 6A o 10Apara tu equipo? Envíenos su voltaje de entrada, clasificación actual, aplicación prevista, requisitos de conexión y cantidad estimada del pedido. DOREXS puede revisar la información y asesorar sobre opciones estándar o personalizadas adecuadas.

Solicite una cotización DAA1-LINE·Explorar filtros EMI monofásicos
