Model No: DBA7

Filtro EMI DBA7｜Monofásico 40A-100A, Perno, Supresión de Ruido de Alta Potencia

Corriente nominal: 40A–100A para aplicaciones de filtrado EMI de alta potencia

Filtro EMI monofásico para mejorar la compatibilidad electromagnética

Certificaciones: cUL, CQC, CE, RoHS

Personalizable según los requisitos del cliente

Muestras gratuitas disponibles para pruebas

Cantidad :

enviar contacto

Subscribe to our Newsletter

ElDBA7El filtro de fuente de alimentación monofásico de la serie adopta unfiltro unipolardiseño y proporciona una variedad de métodos de instalación, incluidos enchufables y atornillables, adecuados para aplicaciones con un rango de corriente nominal de40-100A. Esta serie de filtros se usa ampliamente en equipos electrónicos de alta potencia, sistemas de control industrial y otros campos que requieren administración de energía de alto rendimiento.
Los filtros DBA7 pueden suprimir eficazmente las interferencias electromagnéticas con su excelente efecto de filtrado ysupresión de interferencias de alta frecuenciacapacidades, asegurando la estabilidad y confiabilidad de equipos y sistemas en entornos complejos. Ya sea en equipos de automatización industrial o aplicaciones de equipos electrónicos de precisión, los filtros DBA7 pueden proporcionar soluciones de filtrado de suministro de energía eficientes y seguras para mejorar el rendimiento general del sistema.

Características clave

Amplio rango de corriente: 40 A–100 A: adecuado para dispositivos de alta potencia.
Suprime eficazmente las interferencias en modo común y en modo diferencial.
Mantiene un rendimiento estable de supresión de interferencias electromagnéticas en un amplio rango de frecuencia.
Diseño compacto y robusto, que ofrece conexiones de perno/enchufe/cable de alimentación.
Personalización disponible para satisfacer diversas necesidades de aplicaciones.
Certificado de seguridad: cUL, CQC, CE, RoHS.
Se proporcionan muestras gratuitas para una evaluación conveniente antes de realizar compras al por mayor.

Especificaciones técnicas

Especificación

Detalles

Modelo:

DBA7

Solicitud:

Industrial/Comercial

Fase:

Monofásico

Estructura:

monoetapa

Voltaje de funcionamiento máximo:

275 VCA

Corriente nominal:

40A - 100A

Corriente de fuga:

≤ 0,5 mA

Soportar nivel de voltaje:

2150 VCA

Rango de frecuencia:

50/60Hz

Temperatura de funcionamiento:

-25°C ~ +85°C

Certificaciones:

UL, CQC, CE

Dimensiones (mm):

96× 80 × 45 (Ancho×Alto×Largo)

Peso (g):

360

Tipo de conexión:

Perno/Inserto/Cable de alimentación

Ventajas técnicas

Construido con condensadores y núcleo de ferrita de MnZn de alta calidad, lo que garantiza una supresión robusta incluso bajo cargas pesadas.
El diseño garantiza una supresión estable en un amplio rango de corriente (40–100 A), adecuado para entornos industriales exigentes.
Factor de forma compacto a pesar de la gran clasificación de corriente: simplifica la integración en gabinetes de control o conjuntos de energía industrial.
Personalizable: el cableado, los terminales y las dimensiones mecánicas se pueden adaptar a las necesidades de los equipos de los clientes.

Imágenes del producto

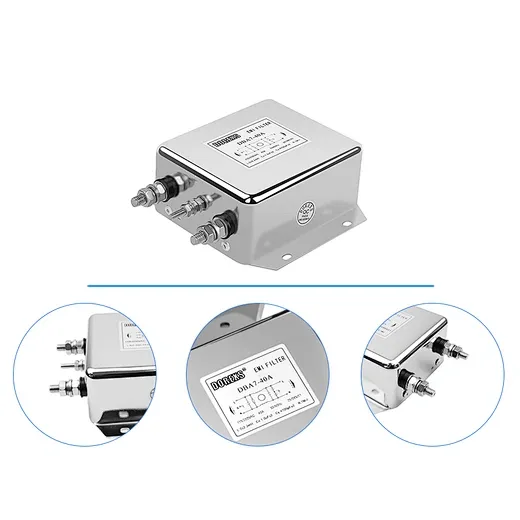

Imagen detallada

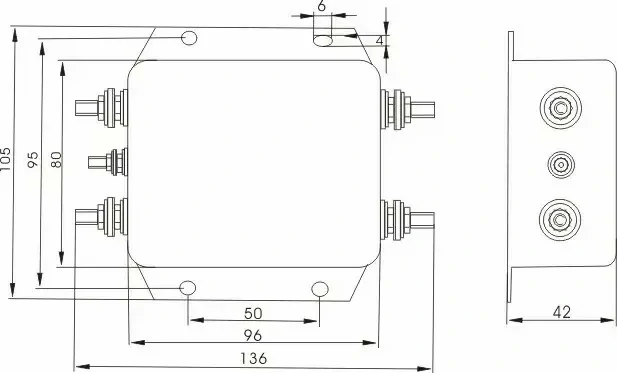

Dimensión total (±1 mm)

Diagrama de circuito

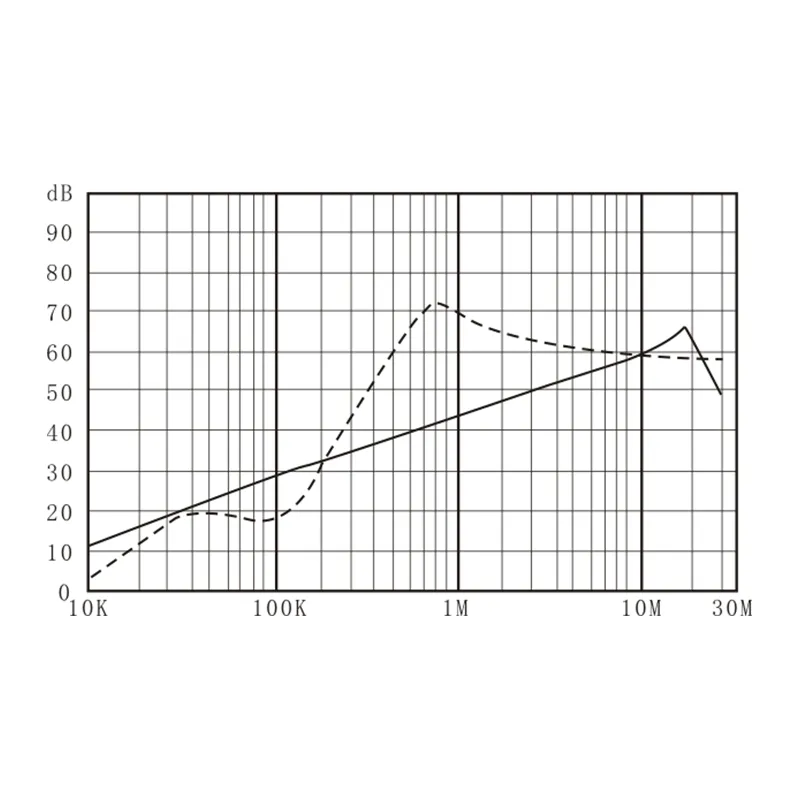

Pérdida de inserción

Opciones de personalización

DOREXS admite la personalización del DBA7 según los requisitos del equipo. La longitud del cable y el tipo de interfaz se pueden personalizar según las necesidades del cliente. DOREXS también puede personalizar los esquemas de voltaje/frecuencia/conexión a tierra/cableado específicos del filtro, las dimensiones mecánicas y la estructura del gabinete, y las marcas/etiquetas OEM/ODM de acuerdo con los requisitos del equipo del cliente. En DOREXS todo está centrado en las necesidades del cliente; Estamos comprometidos a crear soluciones EMI personalizadas para nuestros clientes.

Aprobaciones y Cumplimientos

Aplicaciones

Equipos de automatización
Conductores
Sistemas de protección contra incendios
Equipos electrónicos y eléctricos.

Instrucciones de integración e instalación

Instale DBA7 en serie con la línea de alimentación principal para garantizar un efecto de filtrado completo.
Utilice una conexión con perno o inserto según el entorno de instalación; Garantiza un montaje seguro para cargas de alta corriente.
Para la versión con cable de alimentación, verifique que la conexión del enchufe/terminal sea robusta y cumpla con los estándares de cableado.
Coloque el filtro en un recinto adecuado con ventilación si el equipo genera calor.
Para instalaciones personalizadas, consulte a DOREXS para personalizar las dimensiones, terminales y cableado para que coincidan con su conjunto.

Guía de selección

Al elegir el DBA7 para su sistema, considere:

Corriente nominal:Seleccione un modelo de 40 A a 100 A, según la corriente de carga máxima del dispositivo.
Tipo de conexión:Elija un método de conexión de perno/inserto/cable de alimentación según el entorno de instalación.
Necesidades personalizadas:Personalice la longitud del cable, el tipo de terminal y las dimensiones mecánicas según los requisitos del dispositivo.
Entorno de aplicación:Adecuado para escenarios de carga pesada, como automatización industrial, variadores de alta potencia y sistemas de suministro de energía.
Cumplimiento normativo:El DBA7 ha pasado las principales certificaciones (cUL/CE/RoHS), lo que lo hace adecuado para exportaciones y proyectos con altos requisitos de cumplimiento.

Si está interesado en el filtro EMI DBA7,por favor contáctenos para los siguientes servicios: evaluación de muestras gratuita, soporte técnico y guía de selección, especificaciones personalizadas (corriente, voltaje, método de conexión, tamaño, etc.) y suministro y cotización directos de fábrica.

Preguntas frecuentes

1. ¿Quiénes somos?

DOREXS se fundó en 2008 y es un fabricante que se centra en soluciones EMI y soluciones de calidad de energía con una rica experiencia en la industria. Un equipo técnico profesional de I+D y un equipo de producción avanzado nos respaldan para ofrecer productos y soluciones rentables.

2. ¿Cómo garantizamos la calidad del producto?

Nuestros productos de filtrado cuentan con certificaciones UL, CE, ISO9001 y ROHS, y cada producto estará sujeto a una inspección final antes de salir de fábrica.

3. ¿Admitimos la personalización?

DOREXS no solo proporciona productos estándar, sino que también admite la personalización de la apariencia y los parámetros del producto. Proporcionamos soluciones EMI rentables y soluciones de calidad de energía.

4. ¿Qué servicios podemos brindar?

Condiciones de entrega: MANDO, CFR, CIF, EXW, FCA
Moneda de pago: USD, EUR, RMB
Método de pago: T/T, L/C, MoneyGram, Western Union, Efectivo

5. ¿Qué productos puedo comprarles?

Filtros EMI/EMC, transformadores, reactores, cables aislados y tomas de corriente, etc.
