Filtro de ruido de CA de inserción de DEA4
Model No: DEA4 Insert

DEA4-Insertar filtro EMI | Filtro de ruido de alimentación de CA monofásico 3A-20A

Corriente nominal: 3A–20A para múltiples aplicaciones

Filtro EMI monofásico de doble etapa y alto rendimiento

Certificaciones internacionales: cUL, CQC, CE, RoHS

Personalizable según los requisitos del cliente

Muestras gratuitas disponibles para pruebas y validación
Cantidad :
enviar contacto
ElFiltro EMI DEA4es un filtro de línea eléctrica monofásico de alta atenuación diseñado para eliminar selectivamente señales de ruido dentro de un rango de frecuencia específico. Ofrece potentes capacidades de supresión de interferencias de alta frecuencia, proporcionando energía limpia a dispositivos electrónicos.
El filtro de ruido de potencia DEA4 AC consta de inductores y condensadores, con una corriente máxima de hasta20Ay una tensión máxima de hasta250 VCA. Cuenta con un diseño de filtrado de dos etapas, que ofrece excelentes características de supresión de interferencias en modo diferencial y modo común, lo que lo hace adecuado para entornos electromagnéticos complejos, como equipos industriales, electrodomésticos, controladores LED y equipos de automatización. El filtro admite varios métodos de conexión, ofrece parámetros personalizables y proporciona muestras gratuitas para pruebas y evaluación.

Características clave

  • El diseño de doble circuito de alta atenuación mejora la supresión del ruido de la línea eléctrica (modo común + modo diferencial).
  • Amplio rango de corriente nominal: 3A, 6A, 10A, 20A, que cumple con los requisitos de carga de diferentes equipos.
  • Tensión nominal 115/250 VCA, 50/60 Hz, adecuada para los principales estándares de alimentación de todo el mundo.
  • Fuerte supresión de interferencias tanto en modo común como en modo diferencial en la banda de frecuencia de 10 kHz a 30 MHz (o 100 kHz a 30 MHz).
  • Admite múltiples métodos de conexión/tipos de terminales: tipo inserto, tipo perno/terminal: instalación flexible, adaptable a diferentes estructuras de equipos.
  • Baja corriente de fuga (≤ 0,5 mA o <2,0 mA), adecuada para sistemas con altos requisitos de seguridad y EMC.<2.0 mA), suitable for systems with high safety and EMC requirements.
  • Alta resistencia de aislamiento (>50 MΩ a 500 VCC), fuerte capacidad de resistencia al voltaje (p. ej., 1500 VCC línea a línea, 2150 VCA línea a tierra): alta confiabilidad y funcionamiento estable incluso en entornos eléctricos hostiles.
  • Certificado porCUL/CE/ROHS/CQC, etc., cumpliendo con las normas internacionales de seguridad y medio ambiente.
  • Los parámetros personalizables: corriente, tipo de terminal, cantidad, etc. se pueden personalizar según las necesidades del cliente.

Especificaciones técnicas

Especificación
Detalles
Modelo:
DBA4-Insertar
Solicitud:
Industrial/Comercial
Fase:
Monofásico
Estructura:
Dos etapas
Voltaje de funcionamiento máximo:
275 VCA
Corriente nominal:
10A - 30A
Corriente de fuga:
≤ 0,5 mA
Soportar nivel de voltaje:
2150 VCA
Rango de frecuencia:
50/60Hz
Temperatura de funcionamiento:
-25°C ~ +85°C
Certificaciones:
UL, CQC, CE
Dimensiones (mm):
92 × 51 × 30 (Ancho×Alto×Largo)
Peso (g):
100
Tipo de conexión:
Perno/Inserto/Cable de alimentación
download date sheetrequest a quote
Nota: Para parámetros específicos como corriente de fuga, método de conexión y dimensiones, consulte la hoja de datos/especificaciones del producto más recientes o contáctenos para obtener información personalizada.

Ventajas técnicas

  1. El diseño de filtrado de doble circuito proporciona un filtrado más estable y una atenuación más fuerte, eficaz incluso en entornos de alta potencia y mucho ruido.
  2. La red de filtrado interno optimizada cubre el rango de frecuencia de 10 kHz a 30 MHz (o 100 kHz a 30 MHz), suprimiendo eficazmente las interferencias tanto en modo común como en modo diferencial.
  3. La alta resistencia de aislamiento y la capacidad de soportar voltaje garantizan un funcionamiento seguro y estable del equipo en condiciones de alto voltaje y sobretensiones.
  4. Los métodos de conexión flexibles (enchufable/perno/terminal) se adaptan a diferentes estructuras de equipos; La personalización está disponible para satisfacer las necesidades específicas del usuario.

Imágenes del producto

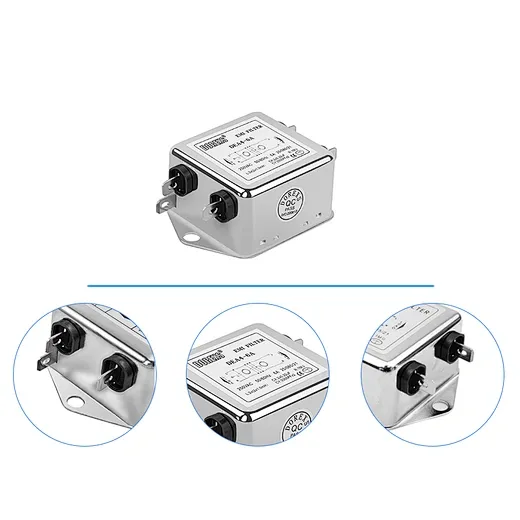

Imagen detallada

DEA4 Detail Picture

Dimensión total (±1 mm)

DEA4 INSERT Overall Dimension（±1mm)

Diagrama de circuito

DEA4 INSERT Circuit Diagram

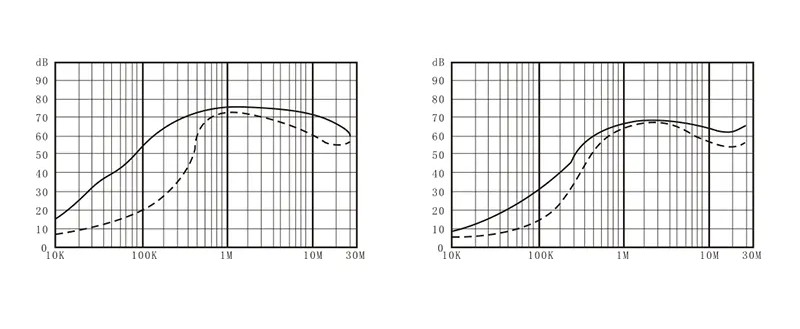

Pérdida de inserción

DEA4 EMI Filter insertion loss common-mode and differential-mode curve

Opciones de personalización

La longitud del cable y el tipo de interfaz se pueden personalizar según las necesidades del cliente. DOREXS también puede personalizar los parámetros del filtro EMI y las dimensiones de apariencia según los requisitos del equipo del cliente. En DOREXS, todo se basa en los requisitos del cliente y estamos comprometidos a crear soluciones EMI exclusivas para los clientes.

Aprobaciones y Cumplimientos

Approvals and Compliances

Aplicaciones

  • Equipos eléctricos y electrónicos.
  • Electrodomésticos de consumo
  • Equipo del hogar
  • Equipo medico
  • Equipos de ofimática
  • Equipos de comunicación de datos.
  • Equipos industriales y sistemas de automatización.
  • Controladores LED y sistemas de iluminación.
  • Instrumentos de prueba/medición
  • Sistemas de conversión de energía y fuentes de alimentación.

Instrucciones de instalación

  • Conecte el filtro DEA4 en serie con la línea de entrada de alimentación de CA, asegurándose de que se filtre el ruido de la línea de alimentación.
  • Minimice la longitud del cableado después del filtro para reducir la inductancia parásita y mantener un rendimiento de filtrado óptimo.
  • Si el sistema tiene requisitos de EMC o de seguridad, asegúrese de que la conexión a tierra sea adecuada.
  • Evite enrutar líneas de señal sensibles paralelas a líneas eléctricas para evitar interferencias de acoplamiento de ruido.
  • Seleccione los terminales/método de conexión apropiados (enchufable/perno/terminal) según la estructura del equipo y los requisitos de instalación.

Guía de selección

Al seleccionar un filtro EMI DEA4, considere los siguientes puntos:
  1. Corriente nominal: elija 3A, 6A, 10A o 20A según la corriente máxima de su equipo.
  2. Tipo de conexión/terminal: el tipo enchufable es adecuado para montaje en PCB/chasis, mientras que el tipo perno/terminal es adecuado para entornos de cableado/instalación industrial.
  3. Requisitos de seguridad y corriente de fuga: si el sistema es sensible a la seguridad/interferencia, elija un modelo de baja fuga.
  4. Entorno operativo y condiciones de carga: confirme que el voltaje, la frecuencia eléctrica, la temperatura ambiente, etc., cumplan con las especificaciones del filtro.
  5. Servicio de personalización: si las especificaciones estándar no satisfacen sus necesidades, contáctenos para personalizar la corriente, los terminales, la longitud del cable, la cantidad, etc.
