Model No: DEA4-D Terminal Block
DEA4-D 3A-20A FILER DEL BLOQUE DE TERMINAL DE ACTURA DE AC DE AC ACA
Filtro EMI monofásico
Bloque de terminales (Terminal Block)
Corriente nominal: 3A–20A
Filtro EMI de alto rendimiento para aplicaciones industriales
Certificaciones: cUL, CQC, CE, RoHS
Personalizable según los requisitos del cliente
Muestras gratuitas disponibles para pruebas
Bloque de terminales (Terminal Block)
Corriente nominal: 3A–20A
Filtro EMI de alto rendimiento para aplicaciones industriales
Certificaciones: cUL, CQC, CE, RoHS
Personalizable según los requisitos del cliente
Muestras gratuitas disponibles para pruebas
Cantidad :
Subscribe to our Newsletter
Los DorexFiltro EMI DEA4-DEs un compacto y de alto rendimiento.filtro de potencia monofásicoconbloque de terminalesconexiones, clasificadas para3 A–20 Ay apto para sistemas de 220 V CA / 50–60 Hz. Su diseño de circuito de doble filtro suprime eficazmente las interferencias de modo común y diferencial en un amplio rango de frecuencia, lo que lo hace adecuado para diversos equipos industriales, comerciales y residenciales. Presenta una instalación sencilla, admite la personalización de parámetros y hay muestras disponibles para su evaluación.
Características clave
- Filtro EMI de alta atenuación adecuado para fuentes de alimentación CA monofásicas (220 V CA, 50/60 Hz)
- Las opciones de corriente nominal incluyen 3 A / 6 A / 10 A / 20 A, con soporte para clasificaciones de corriente personalizadas
- Diseño de circuito dual para la supresión simultánea de interferencias de modo común y modo diferencial
- Fuerte rendimiento de supresión de interferencias en la banda de frecuencia de ruido de 10 kHz a 30 MHz (o 100 kHz a 30 MHz)
- Utiliza conexión de bloque de terminales (perno/riel): adecuado para módulos de entrada de energía o gabinetes de equipos, lo que proporciona una instalación fácil y segura
- Corriente de fuga baja (normalmente < 0,5 mA, según el modelo)< 0.5 mA, depending on the model)
- Cuenta con certificaciones de seguridad de grado industrial que incluyen CE, RoHS, UL/CUL y CQC, adecuadas para diversos equipos y aplicaciones.
- Admite personalización (clasificación actual, método de conexión, etc.) y ofrece pruebas y evaluaciones de muestras gratuitas.
Especificaciones técnicas
Especificación | Detalles |
Modelo: | DEA4-Bloque de terminales |
Solicitud: | Industrial/Comercial |
Fase: | Monofásico |
Estructura: | Dos etapas |
Voltaje de funcionamiento máximo: | 275 VCA |
Corriente nominal: | 3 A / 6 A / 10 A / 20 A (personalizable) |
Corriente de fuga: | ≤ 0,5 mA |
Soportar nivel de voltaje: | 2150 VCA |
Rango de frecuencia: | 50/60Hz |
Temperatura de funcionamiento: | -25°C ~ +85°C |
Certificaciones: | UL, CQC, CE |
Dimensiones (mm): | 97 × 56 × 45 (Ancho×Alto×Largo) |
Peso (g): | 180 |
Tipo de conexión: | Terminal/bloqueTornillo/ Insertar/cable de alimentación |
Imágenes del producto

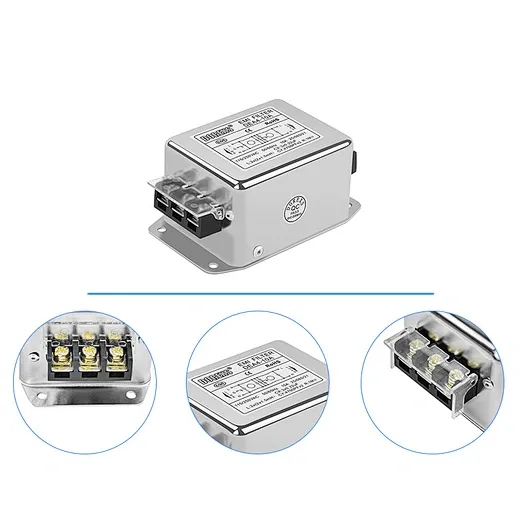

Imagen detallada
Dimensión total (±1 mm)
Diagrama de circuito

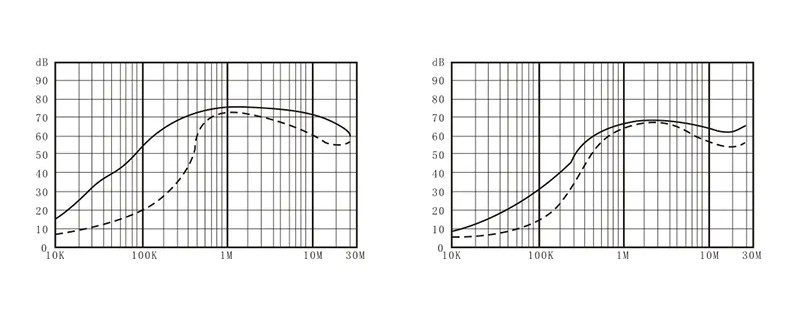

Pérdida de inserción
Opciones de personalización
La longitud del cable y el tipo de interfaz se pueden personalizar según las necesidades del cliente. DOREXS también puede personalizar los parámetros del filtro EMI y las dimensiones de apariencia según los requisitos del equipo del cliente. En DOREXS, todo se basa en los requisitos del cliente y estamos comprometidos a crear soluciones EMI exclusivas para los clientes.
Aprobaciones y Cumplimientos
Aplicaciones
- Fuentes de alimentación para maquinaria industrial y sistemas de automatización.
- Diversos equipos accionados por corriente alterna: motores, bombas, ventiladores, etc.
- Sistemas de iluminación y módulos de potencia de controladores LED.
- Equipos médicos, instrumentos de prueba/instrumentos de laboratorio (para sistemas con requisitos estrictos de corriente de fuga y supresión de EMI)
- Electrodomésticos, equipos de oficina, módulos de entrada de energía, sistemas de interruptores/enchufes
- Cualquier equipo que funcione en entornos con fuertes interferencias electromagnéticas y que requiera el cumplimiento de los estándares EMC/EMI.
Guía de selección
Al seleccionar el filtro EMI DEA4-D, considere los siguientes factores:
- Corriente nominal: elija 3 A / 6 A / 10 A / 20 A según la corriente máxima de su equipo. Hay disponibles versiones personalizadas de alta corriente.
- Método de conexión: la conexión del bloque de terminales (perno/riel) es adecuada para módulos de entrada de energía o montaje en chasis.
- Requisitos de corriente de fuga: los modelos estándar tienen una corriente de fuga inferior a 0,5 mA; Para requisitos de fugas más bajos, contáctenos para personalizarlos.
- Entorno de instalación: garantice una conexión a tierra adecuada y una disposición correcta del cableado para un rendimiento de filtrado óptimo.
- Banda de frecuencia de interferencia EMI: el DEA4-D está optimizado para la supresión de ruido en el rango de 10 kHz a 30 MHz, adecuado para conmutar fuentes de alimentación, inversores, variadores de motor, controladores LED y otros sistemas en sistemas de energía monofásicos.
- Certificaciones y cumplimiento: cumple con CE, RoHS, UL/CUL, CQC y otros requisitos de certificación, lo que lo hace adecuado para proyectos con estrictas normas de seguridad.
Instrucciones de instalación
- Instale el DEA4-D en la entrada de alimentación de CA utilizando bloques de terminales/pernos/rieles DIN.
- El filtro debe conectarse en serie con la línea eléctrica para una supresión óptima de EMI.
- El cableado debe mantenerse lo más corto posible para reducir la inductancia parásita y mejorar la eficiencia del filtrado.
- Si se requiere conexión a tierra, asegúrese de una conexión a tierra confiable para evitar que el ruido de modo común pase por alto el filtro a través del cable de tierra.
- Si el sistema tiene varios dispositivos o cargas de corriente alta, asegúrese de que la corriente nominal del filtro coincida con los requisitos del sistema.
¿Por qué elegir el filtro de potencia monofásico con bloque de terminales DEA4-D?
También se encuentran disponibles en el mercado otras marcas de filtros EMI de bloque de terminales/tipo perno monofásicos, con corrientes nominales que oscilan entre 3 y 20 A. Sin embargo, las ventajas del DEA4-D son:
- Alta rentabilidad
- Diseño de circuito dual para un efecto de supresión más fuerte
- Opciones de conexión flexibles (bloque de terminales/perno/riel DIN/cable)
- Amplia gama de corriente y opciones personalizables
- Certificado con estándares internacionales como CE, RoHS, UL/CUL y CQC.
Preguntas frecuentes
1. ¿Quiénes somos?
DOREXS se fundó en 2008 y es un fabricante que se centra en soluciones EMI y soluciones de calidad de energía con una rica experiencia en la industria. Un equipo técnico profesional de I+D y un equipo de producción avanzado nos respaldan para ofrecer productos y soluciones rentables.
2.¿DEA4-D admite la conexión de bloque de terminales?
Sí, el método de conexión de bloque de terminales/perno/riel es estándar, lo que hace que la instalación sea rápida y segura en módulos de entrada de energía o chasis.
3. ¿Qué rango de frecuencia cubre el filtro?
El filtro DEA4-D está optimizado para suprimir EMI en la banda de frecuencia de 10 kHz–30 MHz (o 100 kHz–30 MHz), típica para conmutar fuentes de alimentación, inversores, motores, controladores LED, etc.
4. ¿Qué servicios podemos brindar?
Condiciones de entrega: MANDO, CFR, CIF, EXW, FCA
Moneda de pago: USD, EUR, RMB
Método de pago: T/T, L/C, MoneyGram, Western Union, Efectivo
Moneda de pago: USD, EUR, RMB
Método de pago: T/T, L/C, MoneyGram, Western Union, Efectivo
5. ¿Qué productos puedo comprarles?
Filtros EMI/EMC, transformadores, reactores, cables aislados y tomas de corriente, etc.
