So wählen Sie einen dreiphasigen EMI-Filter für industrielle Anwendungen aus

Wichtige Erkenntnisse

• Die Auswahl eines dreiphasigen EMI-Filters erfordert die Analyse elektrischer Spezifikationen: Spannung, Nennstrom, Phasenkonfiguration (Delta- oder Sternfilter) und den Frequenzbereich, in dem unerwünschtes Rauschen auftritt.

• Sowohl Gleichtakt- als auch Gegentaktrauschen müssen unterdrückt werden – Dreiphasenfilter decken Strombereiche von 5 A bis 3000 A ab und können eine Dämpfung von 60 dB bei 200 kHz erreichen.

• Praktische Einschränkungen wie Montagebeschränkungen, Umgebungsbedingungen und Sicherheitsleckagegrenzwerte grenzen direkt geeignete Produkte ein.

• Dreiphasenfilter reduzieren elektromagnetische Störungen in Industrieanlagen und schützen Geräte, die an die gleiche Stromleitung angeschlossen sind, vor Fehlfunktionen und Verschleiß.

• DOREXS kann bei der Auswahl oder Anpassung eines 3-Phasen-EMI-Filters behilflich sein, um internationale EMV-Standards wie IEC/EN 61000-6-2 und 61000-6-4 zu erfüllen.

Einführung: Warum dreiphasige EMI-Filter wichtig sind

Moderne Industriesysteme basieren auf Motorantrieben, Gleichrichtern und Wechselrichtern, die erhebliche elektromagnetische Störungen in dreiphasigen Stromnetzen erzeugen. Ein auf L1–L2–L3 (und möglicherweise Neutralleiter) platzierter Phasen-EMI-Filter fungiert als Tiefpassfilter und reduziert leitungsgebundene EMI, bevor sie das Stromnetz oder nahegelegene empfindliche Geräte erreichen. Da die drei Phasenspannungen um 120° phasenverschoben sind, tritt Rauschen in zwei unterschiedlichen Modi auf: Gleichtaktrauschen (alle Phasenleiter zur Erde) und Gegentaktrauschen (Leiter-zu-Leiter zwischen Phasen). Beides muss berücksichtigt werden, um die EMV-Anforderungen vollständig einzuhalten.

Dieser Artikel konzentriert sich eher auf praktische Auswahlkriterien für Konstrukteure und Beschaffungsteams als auf die Theorie des tiefgreifenden Filterdesigns. Als Hersteller von Einphasen- unddreiphasige EMI-Filter, DOREXS wendet die nachstehenden Leitlinien an, um Industrie- und Medizinkunden bei der Auswahl des richtigen Filters zu unterstützen.

Schritt 1 – Definieren Sie die elektrischen und Systemanforderungen

Nicht übereinstimmende Grundwerte machen selbst gut konzipierte EMV-Filter unwirksam oder unsicher. Legen Sie zunächst die folgenden Parameter fest:

• Nenn- und maximale Netzspannung.Für ein 3-Phasen-System mit 400–480 VAC benötigen Sie normalerweise einen Filter mit einer Nennleistung von ≥500 VAC. Die Nennspannung muss sowohl die Spannungen zwischen Phase und Erde als auch zwischen Phase und Erde bewältigen. Passen Sie die Nennspannung an die maximalen Leiter-Leiter- und Leiter-Erde-Betriebsspannungen an.

• Phasenkonfiguration.Delta und WYE sind zwei Konfigurationen von Dreiphasensystemen. A3-Draht-Delta vs. 4-Draht-Sternermittelt, ob ein Neutralleiter vorhanden ist und beeinflusst die konkrete Konfiguration des von Ihnen benötigten Filters.

• Aktuelle Bewertung.Der Nennstrom muss den höchsten Laststrom Ihrer Anwendung überschreiten. Wählen Sie einen Filter mit 20–30 % Spielraum über dem maximalen RMS-Phasenstrom, um Überlastungen und eine Reduzierung der Umgebungstemperatur zu bewältigen. Dreiphasenfilter decken Strombereiche von 5 A bis 3000 A ab.

• Ladetyp.Unterschiedliche Geräte erzeugen unterschiedliche EMI-Eigenschaften, die sich auf die Filterauswahl auswirken. Ein VFD, der bei 8–20 kHz schaltet, erzeugt eine andere harmonische Belastung als Netzteile, die bei Hunderten von kHz schalten. Die Betriebsfrequenz beträgt typischerweise 50/60 Hz, kann aber für bestimmte Anwendungen auch 400 Hz betragen.

• Anwendbare Normen.Stellen Sie fest, ob EN 55011/55032, IEC/EN 61000-6-4 oder eine andere Vorschrift gilt. Die Grenzwerte für Klasse A (Industrie) und Klasse B (Wohnbereich) unterscheiden sich um mehrere dB-µV und bestimmen direkt die Dämpfung, die Ihr Filter liefern muss.

Wählen Sie zunächst Filter basierend auf Spannungs- und Stromstärke aus – alles Weitere folgt von dort.

Schritt 2 – EMI-Typen, Frequenzbereich und Dämpfungsanforderungen verstehen

Pre-Compliance- oder formelle EMV-Tests im Frequenzbereich von 150 kHz bis 30 MHz für leitungsgebundene Emissionen zeigen genau, welche Frequenzen Fehler verursachen. Die Interpretation dieser Ergebnisse ist für die Auswahl eines geeigneten Geräts von entscheidender Bedeutung.

Gleichtaktrauschen ist massegebunden, während Gegentaktrauschen Leitung zu Leitung auftritt. In einem Dreiphasenschaltkreis treten Hochfrequenzstörungen häufig als Differenzmodus bei niedrigeren Harmonischen der Schaltfrequenz und als Gleichtaktmodus bei höheren Frequenzen auf. Beide bedürfen einer Messung und Behandlung:

• X KondensatorenUnterdrücken Sie Gegentaktrauschen zwischen den Phasen.

• Y-KondensatorenVerbinden Sie Phase und Erde, um Gleichtaktstörungen zu unterdrücken.

• Gleichtaktdrosselndämpfen Ströme, die durch die Schutzerde zurückkehren, und sind für Dreiphasensysteme unerlässlich.

• Kernmaterial ist wichtig.Ferritkerne eignen sich für eine geringere MHz-Dämpfung; Nanokristalline Kerne bieten eine breitere Impedanz über einen größeren Bereich und optimieren so die Filterleistung bei hohen Schaltfrequenzen.

Die erforderliche Dämpfung beträgt typischerweise 60 dB bei 200 kHz gemäß CISPR B. Als praktisches Beispiel: Wenn die Emissionen bei 300 kHz um 20 dB und bei 5 MHz um 10 dB ausfallen, muss der ausgewählte dreiphasige EMV-Filter mindestens diese Spielräume plus einen Sicherheitspuffer von 5–10 dB bieten. Die Einfügungsdämpfung misst die Dämpfung des Filters über bestimmte Rauschfrequenzbereiche und die Einfügedämpfung sollte zur Einhaltung der Vorschriften über den gesamten unerwünschten Frequenzbereich überprüft werden. DOREXS-LieferungenEinfügedämpfungsdatensowohl für Differential- als auch für Gleichtaktmodus, um diesen Anpassungsprozess zu vereinfachen. Effektive Filter können eine Dämpfung von 60 dB bei 200 kHz erreichen. Filter müssen internationalen EMV-Standards wie CE und FCC entsprechen. Bei der Auswahl eines EMI-Filters müssen Sie den Filter an Ihr Stromversorgungssystem und die Geräuscharten anpassen.

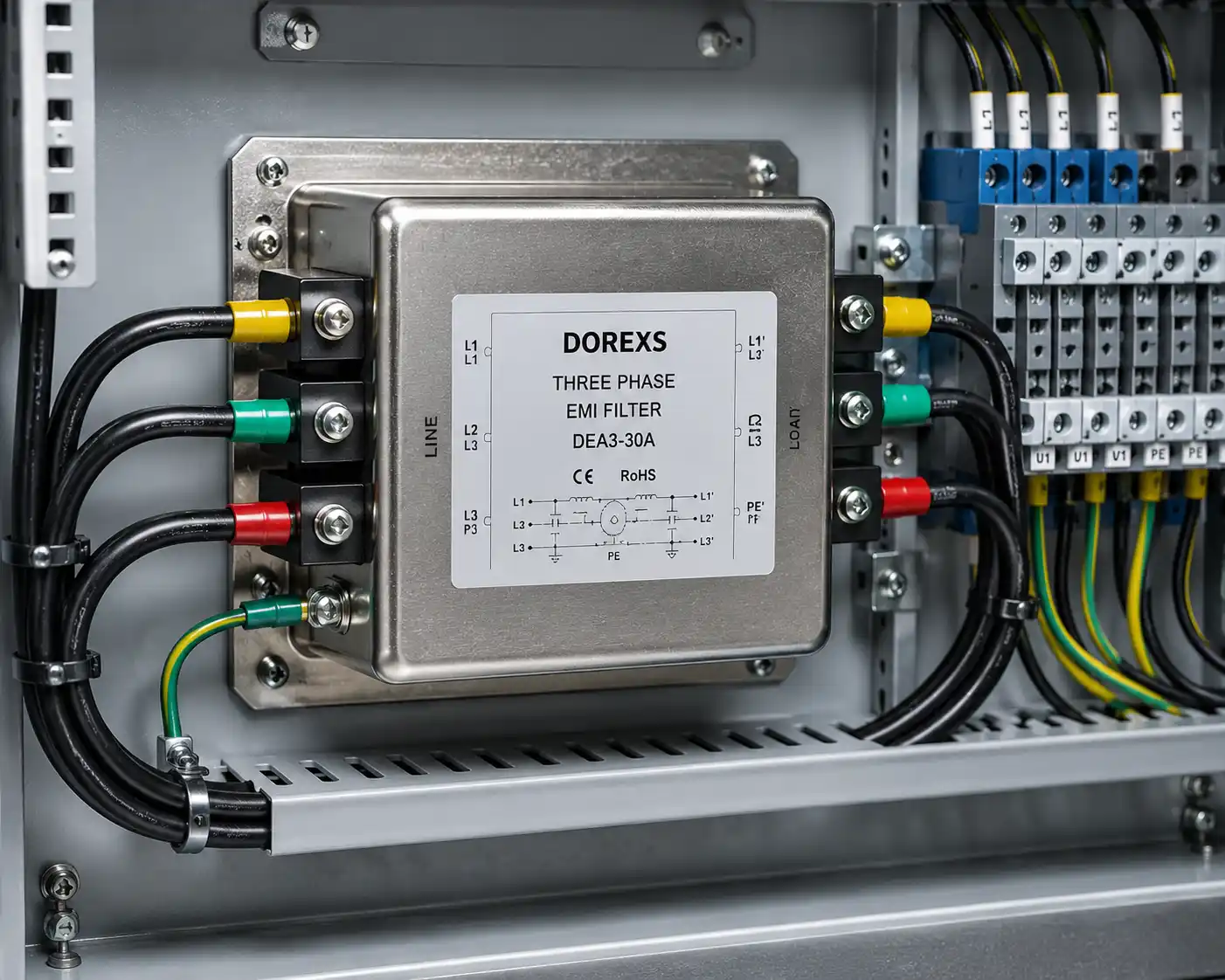

Schritt 3 – Bewerten Sie das mechanische Layout, die Montagebeschränkungen und die Verbindungen

Selbst richtig spezifizierte Netzfilter können bei schlechter Installation oder an der falschen Stelle eine mangelhafte Leistung erbringen. Dreiphasenfilter schützen Geräte nur dann vor Fehlfunktionen und Verschleiß, wenn sie ordnungsgemäß integriert sind.

• Montagearten.Zu den gängigen Optionen gehören Chassismontageplatten, DIN-Schienengehäuse und kompakte Module im Buchstil für schmale Gehäuse.

• Montagebeschränkungen.Berücksichtigen Sie die Gehäusetiefe, den Luftstromabstand zu heißen Komponenten und den Abstand zwischen rauschbehafteten Kabeln (Wechselrichter-/Lastseite) und sauberen Kabeln (Netzseite). Die Montage des Filters in der Nähe des Stromeingangspunkts trägt dazu bei, störende Geräusche zu vermeiden.

• Verbindungen.Schraubklemmen funktionieren für mittlere Ströme; Sammelschienenanschlüsse eignen sich für Hochstromsysteme mit >100 A; Steckbare Klemmen verkürzen die Montagezeit. Für VFD-Anwendungen ist dieDF2-Seriebietet optimierte Terminallayouts.

• Lead-Routing.Halten Sie die Leitungen kurz und verdrillt, um parasitäre Induktivitäten zu reduzieren und die abgestrahlte elektromagnetische Kopplung zu begrenzen.

DOREXS kann Gehäuse, Anschlussausrichtung und Montageflansche an bestehende Schaltschränke anpassen, wenn Standardprodukte nicht zu Ihrem mechanischen Design passen. RezensionBest Practices für die Installationfür zusätzliche Hinweise.

Schritt 4 – Berücksichtigen Sie Umgebungsbedingungen, Sicherheit und Zuverlässigkeit

Reale Umgebungsbedingungen – Umgebungstemperatur, Höhe, Verschmutzung – wirken sich direkt auf die Lebensdauer und die Nennwerte des EMI-Filters aus.

• Temperatur.Die Betriebsumgebungstemperatur ist entscheidend für den Filterbetrieb ohne Leistungsminderung. Die meisten Datenblätter definieren den Strom bei 40 °C; darüber hinaus wenden Sie die Derating-Kurve an. Bei Systemen, die rund um die Uhr in heißen Schränken laufen, besteht ein erhöhtes Risiko einer Kondensatorverschlechterung.

• Raue Umgebungen.Feuchtigkeit, Staub, Vibrationen und chemische Einwirkung erfordern möglicherweise höhere IP-Schutzarten, eine konforme Beschichtung oder eine stoßfeste Montage für Industrie- oder Transportbühnen.

• Sicherheit und Leckage.Hochleistungsfilter verwenden Y-Kondensatoren, die den Leckstrom erhöhen können und eine Überwachung erfordern. Der Leckstrom wird durch Sicherheitsstandards wie UL und IEC begrenzt (z. B. IEC 60601 für).medizinische EMI-Filtermit strengeren µA-Grenzwerten). Für EMI-Filter in Ihrem Zielmarkt können Sicherheitszertifizierungen wie UL-, CSA- oder CE-Konformität erforderlich sein.

• Überspannungsfest.Filter müssen Netztransienten gemäß IEC 61000-4-5 überstehen und dürfen unter anormalen Bedingungen nicht zu einem schwachen Glied werden. Widerstände und Kondensatoren imFilterkreislaufmuss hohe dV/dt ohne Ausfall bewältigen.

Dreiphasenfilter müssen den internationalen EMV-Standards entsprechen, und DOREXS führt Typprüfungen durch, um die Auswahl der Komponenten – Kondensatorklasse, Drosselisolierung, Gehäusematerial – anzupassen, um kundenspezifische Anforderungen an Zuverlässigkeit und Einhaltung gesetzlicher Vorschriften zu erfüllen. Um die Einhaltung aller Regionen zu gewährleisten, müssen die Filter den geltenden EMV-Standards entsprechen.

Schritt 5 – EMV-Testdaten verwenden und mit einem Filterhersteller zusammenarbeiten

Ein typischer Arbeitsablauf sieht folgendermaßen aus: Erstellen Sie einen Prototyp ohne Phasenfilter, führen Sie einen Pre-Compliance-Test mit einem Netzwerk zur Stabilisierung der Leitungsimpedanz durch, identifizieren Sie fehlerhafte Spitzen und wählen Sie dann iterativ einen dreiphasigen EMI-Filter aus oder passen Sie ihn an.

• Ergebnisse interpretieren.Durchgeführte Emissionsdiagramme aus einem LISN-basierten Test (150 kHz–30 MHz) zeigen, ob bei jeder Frequenz der Gleichtakt- oder Differenzialmodus vorherrscht. Dies bestimmt, ob ein einstufiger oder mehrstufiger Filter bzw. zusätzliche Stufen erforderlich sind.

• Überprüfen Sie Nebenwirkungen.Stellen Sie sicher, dass der gewählte EMV-Filter keinen übermäßigen Spannungsabfall oder Erwärmung bei Betriebsstrom verursacht. Der Frequenzgang unter Last und die thermische Leistung bei Dauertests bestätigen die Zuverlässigkeit in der Praxis.

• Auswahlliste und erneuter Test.Erstellen Sie eine Kandidatenliste auf der Grundlage der Einfügungsdämpfung im Datenblatt und lassen Sie das Labor jeden Kandidaten erneut testen, um sicherzustellen, dass die Grenze zum gesetzlich festgelegten Grenzwert liegt.

Eine frühzeitige Zusammenarbeit mit DOREXS beschleunigt den Prozess. Teilen Sie Schaltpläne, Schaltpläne und erste EMI-Berichte, damit Ingenieure Standardteile empfehlen oder vorschlagen könnenKundenspezifische 3-Phasen-EMI-Lösung. Bei großvolumigen Projekten stimmt DOREXS Induktivität, Kapazität und Gehäuse genau ab, um Dämpfung, Größe, Kosten und einfache Installation auszubalancieren. Dadurch wird sichergestellt, dass Filter die Einhaltung internationaler EMV-Standards wie CISPR gewährleisten und gleichzeitig leitungsgebundene elektromagnetische Störungen über den gesamten Frequenzbereich reduzieren. Filter reduzieren elektromagnetische Störungen in Industrieanlagen, wenn sie richtig ausgewählt und installiert werden.

FAQ: Praktische Fragen zur Auswahl eines dreiphasigen EMI-Filters

Diese FAQs befassen sich mit häufigen Problemen, die oben nicht vollständig behandelt wurden, einschließlich Nachrüstungen, Überdimensionierung und Kombination von Filtern.

Kann ich einen dreiphasigen EMI-Filter für einen höheren Strom einfach überdimensionieren?

Für den thermischen Spielraum empfiehlt sich eine geringfügige Überdimensionierung (20–50 % Spielraum). Eine übermäßige Überdimensionierung kann jedoch die Dämpfung im erforderlichen Frequenzbereich verringern, da Einfügungsdämpfungskurven bei bestimmten Impedanzen gemessen werden. Ein sehr großer Filter verhält sich bei einer kleineren Last möglicherweise nicht optimal. Wählen Sie daher ein Gerät aus, das dem tatsächlichen Strom nahe kommt.

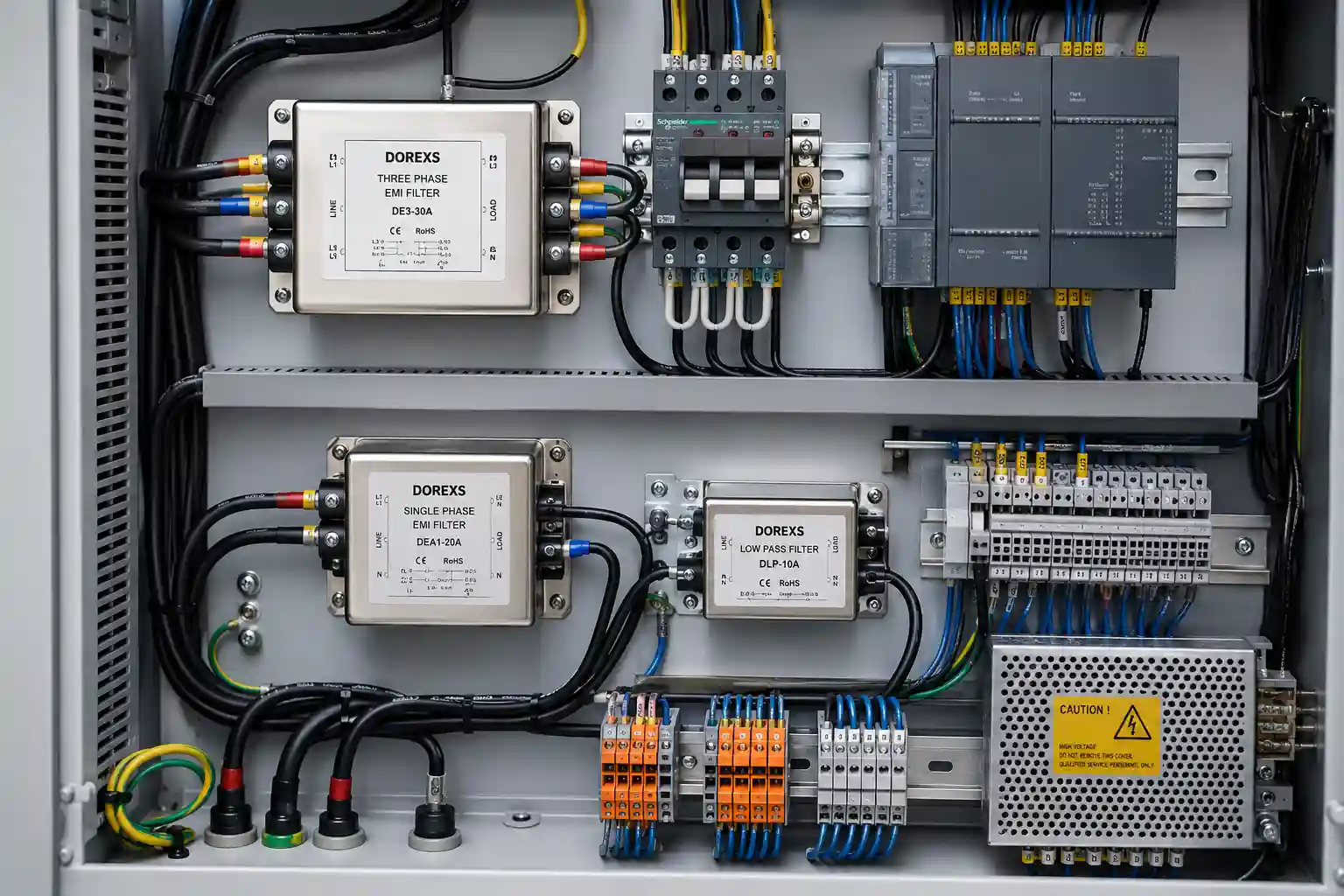

Wo sollte ein 3-Phasen-EMI-Filter im Schrank platziert werden?

Installieren Sie den Filter so nah wie möglich am Netzeingangspunkt, vor langen internen Kabelverläufen. Halten Sie rauschende lastseitige Leitungen klar von sauberen netzseitigen Leitungen getrennt. Die Erdungsverbindung vom Filtergehäuse zur Gehäuserückwand muss kurz und niederohmig sein, um eine gute Gleichtaktleistung zu erreichen.

Benötige ich trotzdem einen Dreiphasenfilter, wenn jedes Gerät bereits über einen Einphasenfilter verfügt?

Einzelne einphasige Filter an separaten Netzteilen steuern möglicherweise nicht die aggregierten Gleichtaktströme oder das zwischenphasige Rauschen auf einem gemeinsamen dreiphasigen Bus. Um die allgemeine elektromagnetische Verträglichkeit der gesamten Maschine oder Anlage sicherzustellen, ist häufig ein spezieller dreiphasiger EMV-Filter am Haupteingang erforderlich.

Wie unterschiedlich sind medizinische und industrielle 3-Phasen-EMI-Filter?

Für medizinische Anwendungen gelten viel strengere Leckstromgrenzwerte, was eine kleinere Y-Kapazität und sorgfältig ausgewählte Layouts bedeutet. Industriefilter können eine höhere Leckage für eine stärkere Gleichtaktdämpfung nutzen. DOREXS bietet dedizierteLeckagearme Designs für medizinische Geräteund Standard-Industriefilter für Automatisierung, Antriebe und Prozesssteuerung.

Wann sollte ich einen maßgeschneiderten dreiphasigen EMI-Filter von DOREXS in Betracht ziehen?

Eine kundenspezifische Lösung ist eine Überlegung wert, wenn Standardfilter die Dämpfungsziele nicht erfüllen, nicht in bestehende Gehäuse passen oder besondere Umwelt- oder Sicherheitsanforderungen erfüllen können. Teilen Sie Ihre Netzspannung, Ihren Strom, Ihre Phasenkonfiguration, Ihren Frequenzbereich und Ihre EMV-Testberichte mit, damit DOREXS einen optimierten 3-Phasen-EMI-Filter mit der richtigen Balance zwischen Leistung, Größe und Kosten entwickeln kann.
