Model No: single phase power filter

Einphasen-Leistungsfilter für zuverlässige EMI-Unterdrückung in industriellen Anwendungen

Die einphasigen Netzfilter von DOREXS wurden entwickelt, um leitungsgebundene EMI auf Wechselstromleitungen zu unterdrücken, die Stromqualität zu verbessern und gleichzeitig dabei zu helfen, dass elektrische Geräte die internationalen EMV-Standards einhalten.
✔ Nennstrom: 1A-100A
✔ Nennspannung: 115/250VAC
✔ Frequenz: 50/60Hz
✔ einstufig und zweistufig
✔ Hervorragende Gleichtakt- und Differentialmodus-Rauschunterdrückung
✔ Kompaktes Metallgehäuse
✔ UL-, CB-, CE- und RoHS-konform
✔ OEM- und kundenspezifische EMI-Filter verfügbar

Menge :

Kontakt senden

Eliminieren Sie elektromagnetische Störungen in Ihren einphasigen Anwendungen

Einphasen-Netzfilter unterdrücken elektrisches Rauschen auf einphasigen Stromleitungen und liefern sauberen, stabilen Wechselstrom an die davon abhängigen Geräte. Unabhängig davon, ob es sich bei Ihrer Anwendung um Schaltnetzteile, Motorantriebe oder empfindliche digitale Schaltkreise handelt, beeinträchtigen elektromagnetische Störungen (EMI), die sich entlang der Stromleitung ausbreiten, die Leistung, verursachen Fehlfunktionen und blockieren die behördliche Genehmigung. Ein gut konzipierter einphasiger EMI-Filter fängt leitungsgebundenes Rauschen – sowohl im Gleichtakt- als auch im Differenzmodus – ab, bevor es Ihre Last erreicht, sodass Ihr Gerät genau wie vorgesehen funktioniert.
Einphasenfilter von DOREXS wurden entwickelt, um empfindliche Geräte vor Spannungsspitzen und RFI aus dem Wechselstromnetz zu schützen, die Einhaltung von EMV-Standards sicherzustellen und eine leistungsstarke Rauschunterdrückung über das wichtigste Frequenzspektrum hinweg zu liefern.

Warum einen einphasigen Netzfilter verwenden?

✔ Überlegene EMI-Unterdrückung	✔ Geräteschutz	✔ Einhaltung gesetzlicher Vorschriften
Einphasige EMI-Filter von DOREXS bieten eine hohe Gegentaktdämpfung sowie eine wirksame Gleichtaktunterdrückung und halten elektrisches Rauschen von Ihrer Stromleitung und Ihren Schaltkreisen fern.	Einphasenfilter erhöhen die Zuverlässigkeit elektronischer Geräte, indem sie Spannungsspitzen in der Stromleitung filtern.	Einphasenfilter tragen dazu bei, die Einhaltung von EMV-Standards einschließlich UL-, CE- und medizinischer Anforderungen sicherzustellen. Wenn DOREXS-Filter installiert sind, ist Ihr Produkt durch Tests in der Lage, die Emissions- und Immunitätsvorschriften bereits beim ersten Mal zu erfüllen.

✔ Gebaut für anspruchsvolle Umgebungen	✔ Einfache Installation	✔ Großer Strombereich
Der Betriebstemperaturbereich von –25 °C bis +85 °C, die robuste Überspannungsfestigkeit und strenge Qualitätsprüfungen bedeuten, dass die einphasigen DOREXS-Filter auch in den härtesten Industrieumgebungen langfristige Zuverlässigkeit bieten.	Mehrere Montageoptionen – Chassismontage, DIN-Schiene, Schalttafelmontage und Anschlussarten einschließlich Klemmenblöcken und Kabelleitungen – erleichtern die Integration. Diese Filter sind kompakt und lassen sich problemlos in kleinere Geräte integrieren, ohne dass Ihr Gehäuse neu gestaltet werden muss.	Erhältlich in mehreren Nennströmen, geeignet für alles, von kompakten elektronischen Geräten bis hin zu leistungsstarken Industriemaschinen.

✔ Kundenspezifische technische Unterstützung
DOREXS bietet maßgeschneiderte elektrische Parameter, Leckstromoptionen, Montagekonfigurationen, Anschlussarten und Dämpfungseigenschaften, um individuelle Kundenanforderungen zu erfüllen.

Technische Spezifikationen

Parameter	Spezifikation
Produkttyp:	Einphasen-Leistungsfilter (einstufig/mehrstufig)
Nennstrom:	1A-100A
Nennspannung:	250 VAC einphasig
Frequenz:	50/60 Hz
EMI-Unterdrückungsbereich:	10 kHz – 30 MHz
Leckstrom (Industrie):	< 2,5 mA bei 250 VAC< 2,5 mA bei 250 VAC
Isolationswiderstand:	≥100 MΩ
Leckstrom (medizinisch):	≤ 0,1 mA (optionale Variante)
Hi-Pot / Isolierung:	1.800–2.500 VDC, 2 Sekunden (Leitung-Leitung und Leitung-Erde)
Betriebstemperatur:	–25°C bis +85°C (bis zu +100°C für Premium-Designs)
Gehäusematerial:	Gehäuse aus vernickeltem Eisen
Terminaloptionen:	Gewindebolzen (M6+), FASTON-Laschen, Klemmenblock
Zertifizierungen:	UL 1283, CB, CE, RoHS-konform

EMI-Filter sind für bestimmte Strom- und Spannungsbereiche ausgelegt. Hochleistungs-EMI-Filter sorgen für eine hohe Dämpfung und einen geringen Leckstrom – der einphasige Netzfilter bietet beides. Vollständige Datenblätter und Einfügedämpfungskurven (Gleichtakt- und Differenzmodus) sind in unserem Download-Center verfügbar.

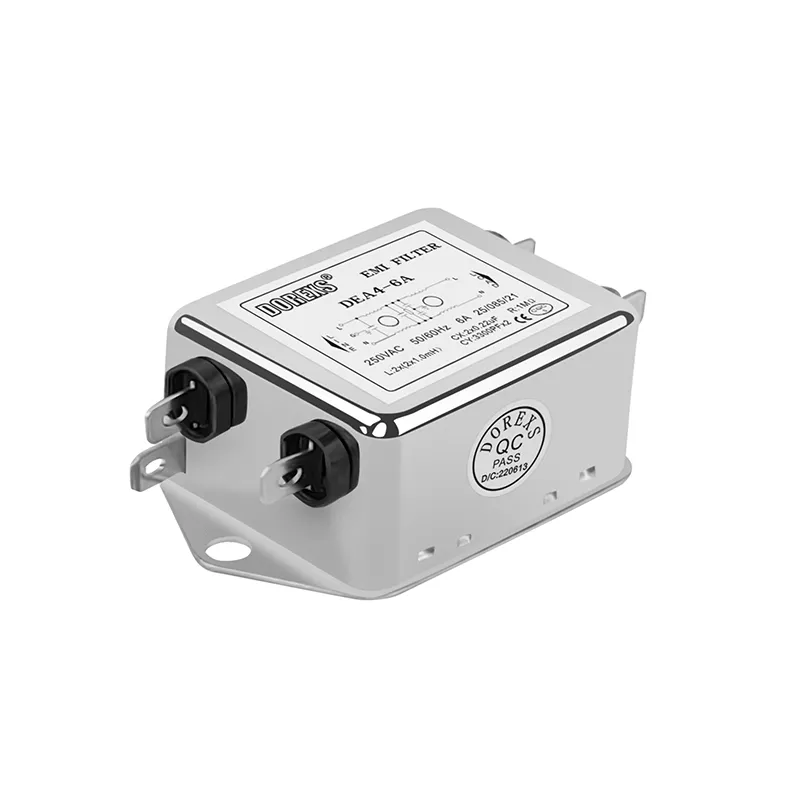

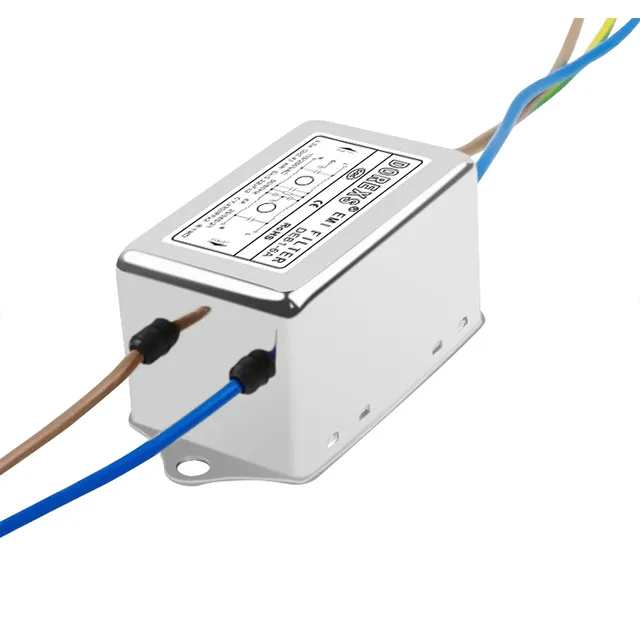

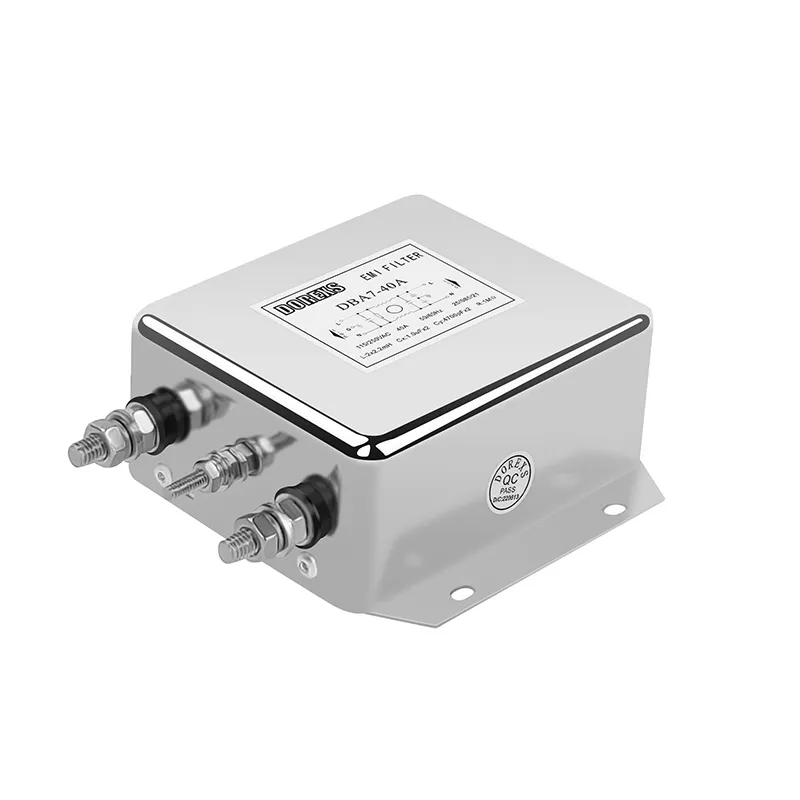

Produktbilder

Detailbild


Schraubklemme	Einfügen	Linie

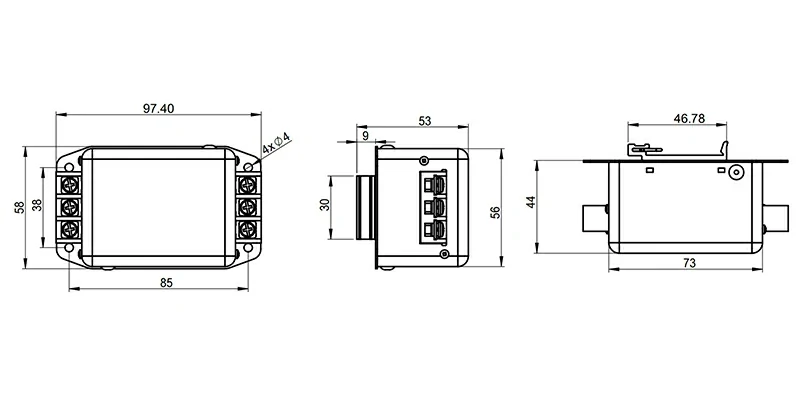

Gesamtabmessungen (±1 mm)


Einfügen	Schraubklemme	DIN-Schiene

Schaltbild


Einstufig		Mehrstufig

Ideale Anwendungen

Einphasige Netzfilter werden in der Unterhaltungselektronik und in medizinischen Geräten sowie in der Telekommunikation und Industrie eingesetzt. Ideal für:

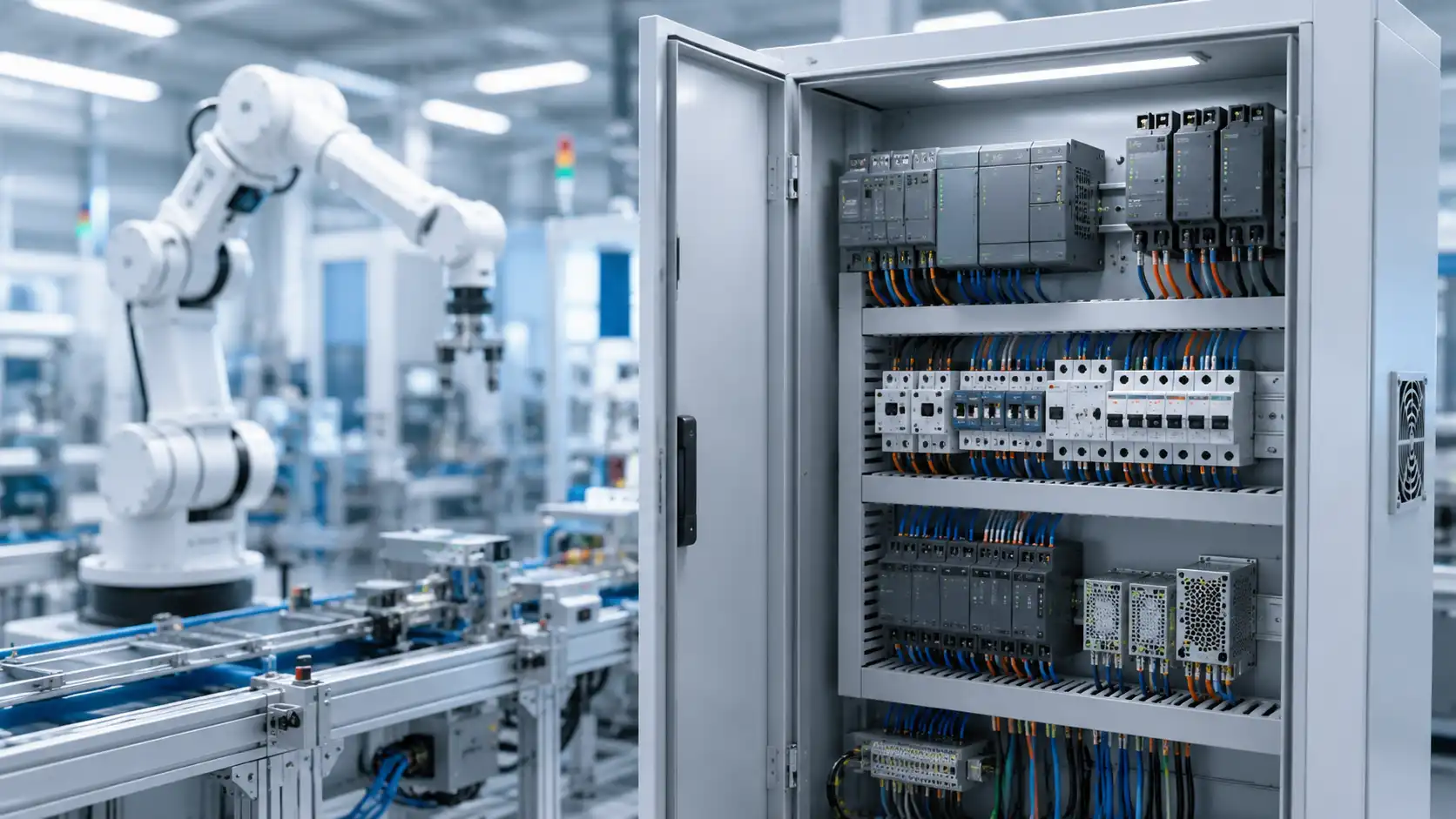

10 A EMI Filter for Industrial Automation Equipment

Industrielle Automatisierungsingenieure

Die industrielle Automatisierung erfordert einphasige Filter, um in lauten Umgebungen zuverlässig zu funktionieren. CNC-Maschinen, Robotersteuerungen, Frequenzumrichter und Sensornetzwerke profitieren alle von sauberer einphasiger Stromversorgung. Erkundenindustrielle EMI-Lösungen.

Beleuchtungs- und LED-Treiberanwendungen

Auf Schaltnetzteilen basierende LED-Treiber erzeugen erhebliches hochfrequentes Rauschen. DOREXS-Filter mit konfigurierbaren Leckstromprofilen erfüllen beleuchtungsspezifische EMV- und Sicherheitsvorschriften.

Hersteller medizinischer Geräte

Einphasenfilter sind auf Anwendungen wie medizinische Geräte zugeschnitten, bei denen strenge Leckstromgrenzwerte und die Einhaltung von IEC 60601-1-2 zwingend erforderlich sind. DOREXS bietetmedizinische Lösungenmit geringer Leckage und hoher Dämpfung.

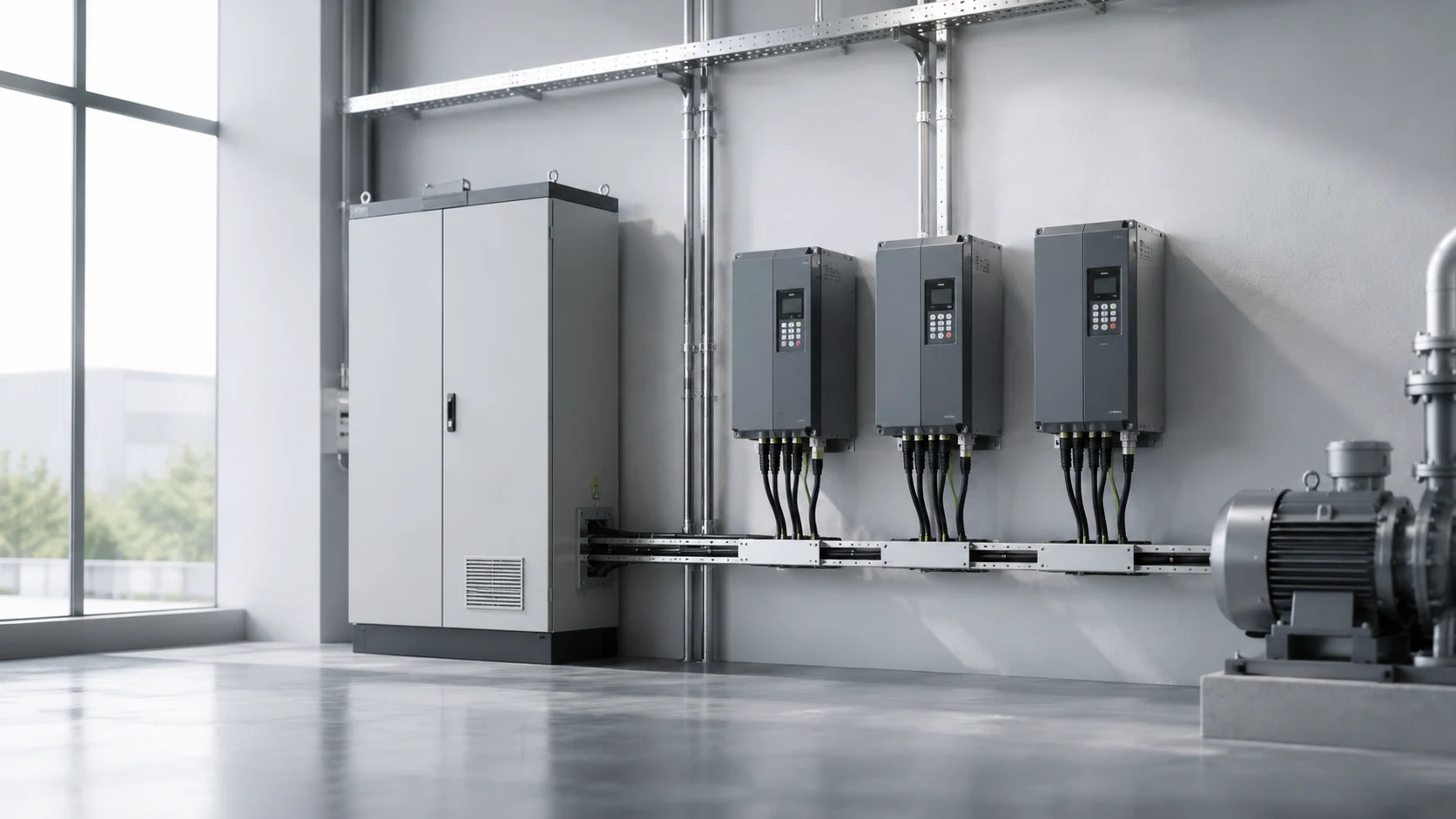

EMI Filter for Variable Frequency Drives

Telekommunikations- und Dateninfrastruktur

Einphasenfilter werden in Telekommunikations- und medizinischen Anwendungen eingesetzt, bei denen Signalintegrität und Geräteverfügbarkeit von entscheidender Bedeutung sind.

Designer von Unterhaltungselektronik und Haushaltsgeräten

Von Computer-Netzteilen bis hin zu Haushaltsgeräten stellen EMV-Filter sicher, dass Produkte die FCC- und CE-Emissionsgrenzwerte einhalten und gleichzeitig interne Schaltkreise vor Störungen in der Stromleitung schützen.

OEMs für verschiedene Anwendungen

HLK-Systeme, Telekommunikationsgeräte, Hochleistungsgeräte, Bürogeräte und Unterhaltungselektronik, die eine zuverlässige Unterdrückung von Hochfrequenzstörungen bei hohen Stromstärken erfordern. Einphasenfilter verbessern die Leistung in der Unterhaltungselektronik und sind für Telekommunikationsgeräte von entscheidender Bedeutung.

Applications in Medical Equipment and Electronic Devices

Wenn elektromagnetische Störungen die Leistung Ihres Geräts beeinträchtigen, die Compliance blockieren oder Feldausfälle verursachen, ist ein ordnungsgemäß spezifizierter einphasiger EMI-Filter die richtige Lösung.

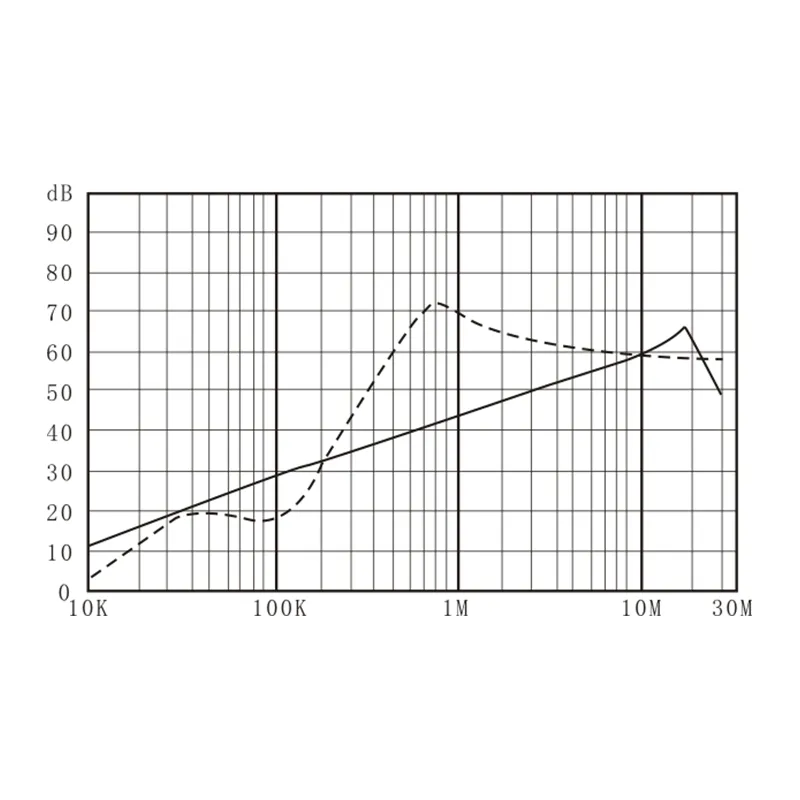

DBA7 SINGLE PHASE EMI FILTER Insertion Loss Performance

Einfügedämpfungsleistung

Der einphasige Leistungsfilter von DOREXS ist so konstruiert, dass er eine stabile Einfügungsdämpfungsleistung gegen beides bietet:

Reduzierung des Gleichtaktrauschens- Hilft bei der Unterdrückung von Interferenzen, die zwischen Außenleitern und Erde übertragen werden.
Rauschunterdrückung im Differenzmodus-Reduziert Geräusche, die direkt über Stromleitern erzeugt werden.

Mechanisches Design

Dieser Filter unterstützt die kompakte Panel-Integration für Industriesysteme.

Installationsempfehlungen:

In der Nähe von Stromeingangspunkten installieren
Minimieren Sie den Kabelschleifenbereich
Separate Eingangs- und Ausgangsverkabelung
Stellen Sie sicher, dass der Erdungsanschluss ordnungsgemäß ist
Vermeiden Sie die parallele Verlegung von rauschbehafteten Kabeln

Eine korrekte Installation verbessert die EMV-Unterdrückungsleistung erheblich.

Zertifizierungen und Compliance

DOREXS EMI-Filter werden unter strengen Qualitätskontrollprozessen hergestellt, um internationalen EMV-Standards zu entsprechen.

Die bereitgestellte Compliance-Unterstützung umfasst:

UL-Konformität
CB-Konformität
CE-Konformität
RoHS-Konformität
Unterstützung bei EMV-Prüfungen
ISO 9001-Zertifizierung
Industrielles Qualitätsmanagement
Unterstützung der OEM-Dokumentation

20A SINGLE PHASE EMI FILTER Approvals and Compliances

Kundenspezifische EMI-Filterlösungen

Als professioneller Hersteller von EMI-Filtern bietet DOREXS OEM- und ODM-EMI-Filterlösungen an, die auf spezifische EMV-Anforderungen zugeschnitten sind.

Zu den Anpassungsoptionen gehören:

Aktuelle Ratinganpassung
Design mit geringem Leckstrom
Terminalkonfiguration
Montagestruktur
Verbesserte Dämpfungsleistung
Medizinisches Design
Hochzuverlässiges Industriedesign

Unser Engineering-Teamkann bei der EMV-Fehlersuche, Filterauswahl und kundenspezifischen Filterentwicklung für anspruchsvolle Industrieanwendungen behilflich sein.

Warum DOREXS wählen?

Professioneller Hersteller von EMI-Filtern

Mit jahrelanger Erfahrung in der EMV-Unterdrückungstechnologie ist DOREXS auf die Entwicklung und Herstellung leistungsstarker EMI-Leistungsfilter für industrielle Anwendungen weltweit spezialisiert.

Komplettes Produktportfolio

Wir bieten umfassende EMI-Filterlösungen, darunter:

Unterstützung bei kundenspezifischem Design

Unser Engineering-Team arbeitet eng mit Kunden zusammen, um maßgeschneiderte Netzfilter zu entwickeln, die auf elektrischen Spezifikationen, Installationsanforderungen, EMV-Zielen und Umgebungsbedingungen basieren.

Qualitätssicherung

Jedes Produkt wird vor dem Versand einer umfassenden elektrischen Leistungsprüfung unterzogen, um eine gleichbleibende Qualität und Zuverlässigkeit sicherzustellen.

Schneller technischer Support

Von der Filterauswahl bis zur EMV-Fehlerbehebung bieten unsere Ingenieure während Ihres gesamten Projekts professionelle technische Unterstützung.

Globaler Kundensupport

DOREXS-Produkte genießen das Vertrauen von Industrieanlagenherstellern, Automatisierungsunternehmen, Herstellern medizinischer Geräte und Systemintegratoren in mehreren internationalen Märkten.

Sind Sie bereit, Ihre Stromqualität zu verbessern?

Lassen Sie nicht mehr zu, dass elektromagnetische Störungen die Leistung Ihres Produkts beeinträchtigen, Ihren Compliance-Zeitplan verzögern oder die Zuverlässigkeit Ihrer Geräte gefährden.
Entscheiden Sie sich für einphasige Netzfilter von DOREXSund erhalten Sie die Rauschunterdrückung, den Schutz und die Einhaltung gesetzlicher Vorschriften, die Ihre Anwendung erfordert – gestützt auf jahrzehntelange Erfahrung im EMV-Filterdesign und ein Team, das bereit ist, kundenspezifische Anforderungen zu erfüllen.
Kontaktieren Sie DOREXS noch heuteFür eine technische Beratung fordern Sie ein Angebot für Standard- oder kundenspezifische Einphasenfilter an oder fragen Sie nach Mengenpreisen und Lagerverfügbarkeit. Schnelle Lieferung und umfassender technischer Support inklusive.

FAQ

Was ist ein einphasiger Netzfilter?

Ein einphasiger Netzfilter ist ein EMI-Filter, der in einer Wechselstromleitung installiert wird, um leitungsgebundene elektromagnetische Störungen zu unterdrücken, elektrisches Rauschen zu reduzieren und die EMV-Leistung zu verbessern.

Wie funktioniert ein einphasiger Netzfilter?

Der Filter kombiniert Induktivitäten und Kondensatoren, um sowohl Gleichtakt- als auch Gegentaktrauschen zu dämpfen und gleichzeitig den normalen Wechselstrom mit minimalen Verlusten durchzulassen.

Was ist der Unterschied zwischen einem Netzfilter und einem EMI-Filter?

Ein einphasiger Netzfilter ist typischerweise eine Art EMI-Filter, der speziell für Wechselstromleitungen entwickelt wurde. Beide Begriffe werden in industriellen Anwendungen häufig synonym verwendet.

Können Ihre Filter dazu beitragen, die EMV-Prüfung zu bestehen?

Ja. Richtig ausgewählte Filter reduzieren die leitungsgebundenen Emissionen erheblich und erhöhen die Wahrscheinlichkeit, internationale EMV-Konformitätsanforderungen zu erfüllen. Die endgültige Konformität hängt vom Gesamtdesign der Ausrüstung ab.

Bieten Sie kundenspezifische Leistungsfilter an?

Ja. Wir bieten OEM- und ODM-Dienstleistungen mit maßgeschneiderten Nennströmen, Gehäusegrößen, Anschlusskonfigurationen, Dämpfungseigenschaften und elektrischen Spezifikationen an.

Was ist der Unterschied zwischen medizinischen Filtern und Standardfiltern?

Einphasige Filter in medizinischer Qualität zeichnen sich durch extrem niedrige Leckströme (typischerweise unter 100 µA) aus, erfüllen die EMV-Anforderungen der IEC 60601-1-2 und verfügen über Sicherheitszertifizierungen speziell für Geräte, die mit Patienten in Kontakt kommen. Standardmäßige Industrieversionen ermöglichen möglicherweise eine höhere Leckage für eine größere Dämpfung.

Wie wähle ich den richtigen Nennstrom für meine Anwendung aus?

Passen Sie den Nennstrom des Filters an die maximale Dauerstromaufnahme Ihrer Ausrüstung an und berücksichtigen Sie dabei Einschaltspitzen und vorübergehende Überspannungen. Die Nennströme für einphasige Filter reichen von 1 bis 60 A. DOREXS bietetAuswahlberatungum Ihnen dabei zu helfen, die ideale Lösung für Ihre Ladung zu finden.

Kann DOREXS kundenspezifische einphasige Filterdesigns anbieten?

Ja. Kundenspezifische einphasige Filter können bestimmte Industriestandards, Dämpfungsziele, Leckstromgrenzen, mechanische Abmessungen und Steckertypen erfüllen. Kontaktieren Sie unser Engineering-Team, um Ihre Anwendungsanforderungen zu besprechen.

Welche Zertifizierungen tragen DOREXS-Filter?

DOREXS-Filter verfügen über UL-, CB-, CE- und RoHS-Zertifizierungen. Medizinische Versionen entsprechen IEC 60601-1-2. Bestimmte Produktlinien verfügen über zusätzliche regionale Zulassungen. Lesen Sie mehr über unsereZertifizierungen und Standards.

Wie unterscheiden sich einphasige Filter im Vergleich zu dreiphasigen Lösungen?

Einphasenfilter sind für einphasige Stromversorgungssysteme (Leitung, Neutralleiter, Erde) konzipiert, während dreiphasige EMI-Filter für Industriestrom mit drei Leitungen ausgelegt sind. Die Wahl hängt ganz von der Topologie Ihres elektrischen Systems ab. Für einen detaillierten Vergleich lesen Sie unseren Leitfaden aufdreiphasige vs. einphasige EMI-Filter.
