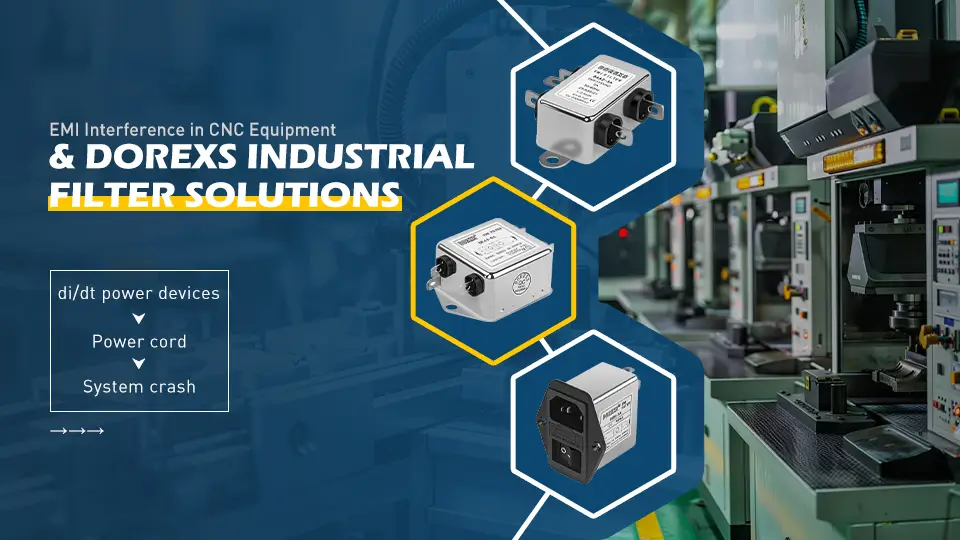

Interférences EMI dans les équipements CNC et les solutions de filtres industriels DOREXS
auteur: DOREXS
2025-12-16
À l'ère de la fabrication intelligente, en pleine croissance,Machines CNCdevraient offrir non seulement une capacité d'usinage, mais aussi une précision constante, une stabilité à long terme et une fiabilité sans temps d'arrêt.
Cependant, à mesure que la puissance des machines augmente et que les composants électroniques fonctionnent à des vitesses plus élevées, les interférences électromagnétiques (EMI) sont devenues l'une des menaces cachées les plus graves dans les systèmes CNC.
Cependant, à mesure que la puissance des machines augmente et que les composants électroniques fonctionnent à des vitesses plus élevées, les interférences électromagnétiques (EMI) sont devenues l'une des menaces cachées les plus graves dans les systèmes CNC.
Selon une étude industrielle, 32,4 % des pannes d'équipements industriels à grande vitesse proviennent d'IEM, et dans des environnements d'usine complexes, les pannes de CNC liées aux EMI peuvent atteindre 25 à 40 %.
Autrement dit
Autrement dit
? 1 machine CNC sur 4 fonctionne sous un risque constant
? Chaque alarme inattendue, redémarrage, pièce mise au rebut ou écart de qualité remonte souvent à EMI
? Et la plupart des établissements ignorent la cause profonde
? Chaque alarme inattendue, redémarrage, pièce mise au rebut ou écart de qualité remonte souvent à EMI
? Et la plupart des établissements ignorent la cause profonde
DOREXSse concentre sur la résolution de ce problème précis avec des solutions de filtration EMI professionnelles et de qualité industrielle.
Comment EMI nuit discrètement à la productivité des CNC
Les pannes EMI apparaissent rarement comme des « pannes catastrophiques ».
Le plus souvent, ils se manifestent sous la forme de problèmes persistants et difficiles à diagnostiquer qui affectent la qualité, le rendement, la stabilité et la continuité de la production.
Le plus souvent, ils se manifestent sous la forme de problèmes persistants et difficiles à diagnostiquer qui affectent la qualité, le rendement, la stabilité et la continuité de la production.
Les symptômes courants des EMI dans les systèmes CNC comprennent
Imprécisions dimensionnelles et écarts de trajectoire (jusqu'à ±5 μm)
Mauvais fonctionnement du servo, gigue, alarmes ou fluctuation de vitesse
Communication instable (taux d'interruption EtherCAT, RS485 jusqu'à 32 % dans les systèmes non protégés)
L'automate se bloque, l'IHM scintille ou redémarre
Surchauffe du module d’alimentation et durée de vie réduite des composants
Les EMI non résolus conduisent également directement à l’échec des tests CEM, empêchant l’équipement d’accéder aux marchés mondiaux.
Ces problèmes coûtent aux entreprises des temps d'arrêt importants, des rebuts, des retouches, des réclamations au titre de la garantie et l'insatisfaction des clients, faisant de l'EMI non seulement un défi technique, mais aussi un risque commercial et de réputation.
Pourquoi les EMI sont-ils si difficiles à éliminer
Parce que les EMI sont partout dans une usine.
Il provient de
- Servomoteurs (commutation PWM haute fréquence)
- Onduleurs et machines à souder
- Rayonnement électromagnétique des enroulements de moteur
- Alimentations à découpage
- Pointes de déconnexion de la bobine du solénoïde du relais
- Le réseau électrique triphasé de la centrale
Et il entre dans les équipements CNC via trois canaux principaux
1) Bruit conduit (la menace la plus critique)
Le bruit haute fréquence dans la bande 9 kHz-30 MHz pénètre directement à travers la ligne électrique.
la cause n°1 de l’instabilité des servos.
la cause n°1 de l’instabilité des servos.
2) Interférence rayonnée
Les câbles non blindés ou mal mis à la terre fonctionnent comme des antennes.
3) Couplage inductif
Le routage mixte de lignes électriques fortes et faibles permet aux harmoniques PWM (par exemple, 8 kHz) de s'infiltrer dans les circuits de signaux.
C’est pourquoi de nombreuses usines remplacent les variateurs, ajoutent des blindages, recâblent les câbles…
mais nous vivons TOUJOURS des alarmes et de l’instabilité.
mais nous vivons TOUJOURS des alarmes et de l’instabilité.
Parce qu'il manque un élément clé
⭐ Filtration EMI au point d'entrée d'alimentation.
⭐ Filtration EMI au point d'entrée d'alimentation.
Le filtrage EMI côté alimentation le plus efficace
Les données de l'industrie révèlent
? Plus de 70 % des EMI pénètrent par le bruit conduit des lignes électriques.
? L'installation d'un filtre EMI au niveau de l'entrée d'alimentation coupe immédiatement le chemin principal des interférences.
? Un filtrage approprié réduit les taux de défaillance des CNC de plus de 60 %.
? Plus de 70 % des EMI pénètrent par le bruit conduit des lignes électriques.
? L'installation d'un filtre EMI au niveau de l'entrée d'alimentation coupe immédiatement le chemin principal des interférences.
? Un filtrage approprié réduit les taux de défaillance des CNC de plus de 60 %.
C'est pourquoi les grandes marques de CNC japonaises et allemandes adoptent en standard un filtrage d'entrée de puissance à deux étages.
DOREXS offre exactement ce niveau de filtration industrielle haute performance.

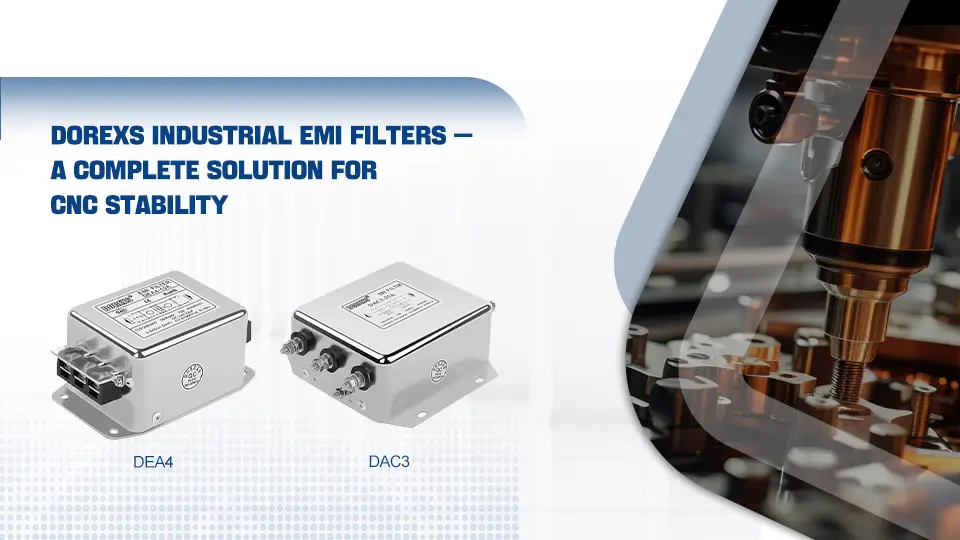

Filtres EMI industriels DOREXS — Une solution complète pour la stabilité des CNC
DOREXS propose deux séries de base conçues spécifiquement pour les environnements CNC
①Série DEA4 — Filtre EMI monophasé (220 V 250 V)
Idéal pour les machines à graver, les petits tours CNC et les systèmes d'usinage compacts.
Avantages clés
- Architecture de filtre de type C pour une forte suppression du mode commun et du mode différentiel
- Condensateurs de haute précision + selfs à grand flux magnétique
- Efficace de 150 kHz à 1 GHz
- Conforme à la norme CISPR 11 classe B
- Performances stables en fonctionnement continu
Améliorations du monde réel
- Défaillances liées aux EMI réduites de 35 %+ à moins de 8 %
- Élimine les pertes de communication, le bruit des servos et l'instabilité de l'IHM
- Réduit les « bourdonnements » et les « gémissements » audibles des servomoteurs
Pour les machines CNC de petite et moyenne taille, DEA4 offre la mise à niveau de stabilité la plus rentable.
②Série DAC3 — Filtre EMI triphasé (380 V)
Conçu pour
Centres d'usinage à cinq axes, fraiseuses à portique, systèmes d'asservissement robustes, production CNC à grande vitesse.
Centres d'usinage à cinq axes, fraiseuses à portique, systèmes d'asservissement robustes, production CNC à grande vitesse.
Points forts
- Conception industrielle triphasée à quatre fils
- Selfs de mode commun triphasées hautes performances
- Résiste à des charges lourdes, à des accélérations élevées et à des commutations haute fréquence
- Forte suppression du bruit de commutation IGBT (jusqu'à 40 % de réduction)
Performances validées
- Dans un véritable centre d'usinage à cinq axes
- Aucune alarme de servo sous un test d'immunité RF de 10 Vm
- Précision de positionnement stabilisée à ±5 μm
- 72 heures de coupe continue sous forte charge sans aucun défaut EMI
- Taux de rebut réduit de 5% à 0,3%
DAC3 transforme les équipements CNC haut de gamme de « capables » à « constamment précis ».
Pourquoi les fabricants du monde entier choisissent DOREXS
✔ Réduction prouvée des taux de défaillance des équipements de 60 %+
✔ Interruption de communication réduite de près de 85 %
✔ Précision d'usinage et rendement du produit améliorés
✔ Investissement extrêmement faible, rendement extrêmement élevé
✔ Aide les machines à passer la certification EMC
✔ Personnalisation OEM et support technique disponibles
✔ Conçu spécifiquement pour les environnements industriels difficiles
✔ Interruption de communication réduite de près de 85 %
✔ Précision d'usinage et rendement du produit améliorés
✔ Investissement extrêmement faible, rendement extrêmement élevé
✔ Aide les machines à passer la certification EMC
✔ Personnalisation OEM et support technique disponibles
✔ Conçu spécifiquement pour les environnements industriels difficiles
Avec DOREXS, les équipements CNC fonctionnent dans la zone de haute stabilité, l'état exigé par chaque usine.
Cas de réussite client
Cas 1 : Instabilité du système servo - résolue grâce à l'optimisation du câblage et à la suppression des interférences électromagnétiques
Problèmes
Taux d'erreur EtherCAT 28 %
L'indicateur de relais 24 V clignote
UVW et conduites de frein regroupées provoquant un couplage haute fréquence
Fil de terre trop fin (0,5 mm²)
Solutions
Anneau de ferrite Φ60 (8 tours) ajouté aux fils UVW + frein
Mise à la terre améliorée avec une tresse de cuivre de 4 mm²
Mise à la terre forte et faible séparée
Résultats
Tension parasite 16–20 V → inférieure à 1 V
Taux d'échec 12% → 0,8%
Problèmes de communication et de relais complètement résolus
Cas 2 : Machine à 5 axes de haute précision – DAC3 améliore la précision et le rendement
Problèmes
Interférences des machines à souder et des onduleurs
Écart de position jusqu'à ±12 μm
Taux de rebut 5%
Solution
Filtre EMI triphasé DOREXS DAC3 installé
Résultats
Déviation stabilisée à ±5 μm
72 heures de coupe à pleine charge sans alarme
Taux de rebut réduit à 0,3%
Cette seule mise à niveau a permis à l’usine d’économiser des centaines de milliers de dollars par an.
Comment choisir le bon filtre DOREXS
Sélectionnez en fonction de la tension de la machine, du courant nominal et de la charge de pointe
Réserver 20 % de marge actuelle
Assurer une installation ferme et à faible impédance (contact 0,1 Ω)
Gardez le filtre à l'écart des champs magnétiques puissants
Câblage d'entrée et de sortie séparé pour éviter le couplage
Assurer une résistance de mise à la terre ＜1 Ω
DOREXS fournit un support technique complet
- Diagnostic EMI sur site
- Plans d'atténuation des interférences CNC
- Sélection du filtre
- Conseils d'installation
Conclusion｜La précision dépend de la stabilité — La stabilité dépend de la CEM
Dans l'usinage moderne, les EMI ne sont plus un détail technique mineur : elles ont un impact direct sur la qualité du produit, le délai de livraison, la durée de vie du système et la confiance des clients.
Un filtre de puissance haute performance fait souvent la différence entre
❌ Alarmes servos répétées
❌ Perte de précision
❌ Augmentation du taux de rebut
❌ Temps d'arrêt inattendu
❌ Alarmes servos répétées
❌ Perte de précision
❌ Augmentation du taux de rebut
❌ Temps d'arrêt inattendu
et
✅ Usinage continu et stable
✅ Productivité plus élevée
✅ Coût de maintenance réduit
✅ Fabrication de haute précision et à haut rendement
✅ Productivité plus élevée
✅ Coût de maintenance réduit
✅ Fabrication de haute précision et à haut rendement
Les séries DOREXS DEA4 (monophasé) et DAC3 (triphasé) offrent une suppression EMI de qualité industrielle qui réduit les pannes de plus de 60 % et améliore la stabilité de la communication de près de 85 %, garantissant ainsi à votre équipement CNC un fonctionnement avec une fiabilité maximale.
Si vos machines rencontrent
• Alarmes servo
• Erreurs de communication
• Dérive de précision
• Instabilité de l'alimentation
• Réinitialisations inexpliquées
• Alarmes servo
• Erreurs de communication
• Dérive de précision
• Instabilité de l'alimentation
• Réinitialisations inexpliquées
DOREXS est prêt à vous aider à restaurer une véritable stabilité industrielle.
