Solutions de filtres EMI pour onduleurs solaires
auteur: DOREXS
2026-01-06
Aperçu
Les onduleurs solaires sont les principales unités de conversion d'énergie des systèmes photovoltaïques (PV), chargés de convertir l'énergie CC des panneaux solaires en énergie CA compatible avec le réseau. En raison de la commutation haute fréquence, de l'augmentation de la densité de puissance et de l'utilisation généralisée des dispositifs IGBT et SiC,interférence électromagnétique (EMI)est devenu l’un des défis les plus critiques dans la conception d’onduleurs solaires modernes.
Des interférences électromagnétiques non contrôlées peuvent entraîner :
-
Échecs des tests CEM
-
Problèmes de conformité du réseau
-
Interférence avec les équipements électroniques à proximité
-
Fiabilité réduite du système
Les interférences électromagnétiques provenant des systèmes d'énergie solaire peuvent affecter les performances des appareils électroniques sensibles, tels que les ordinateurs, les appareils médicaux, les appareils électroménagers, les appareils électriques et autres appareils. Les systèmes d’énergie solaire émettent souvent de fortes amplitudes de tensions harmoniques transitoires qui peuvent interférer avec le fonctionnement de ces appareils électriques. Des interférences électromagnétiques sévères peuvent même causer des dommages permanents aux équipements sensibles.
DOREXS fournit des professionnelsSolutions de filtrage EMI pour onduleurs solaires, aidant les fabricants à réduire les émissions conduites et rayonnées et à répondre efficacement aux normes internationales CEM.
Pourquoi les EMI sont un problème critique dans les onduleurs solaires
Les onduleurs solaires génèrent intrinsèquement des EMI en raison de leurs principes de fonctionnement :
-
Commutation PWM haute fréquence
-
Transitions rapides de tension et de courant (dv/dt et di/dt élevés)
-
De longs câbles DC et AC agissant comme des antennes involontaires
Les interférences électromagnétiques constituent un problème dans les systèmes CA et CC, car les deux peuvent être affectés par des interférences conduites et rayonnées. Les lignes de contrôle et les systèmes de contrôle des onduleurs solaires peuvent également contribuer ou être affectés par les interférences électromagnétiques, ce qui rend essentiel la prise en compte de ces voies pour une suppression et une conformité complètes.
À mesure que la technologie des onduleurs évolue vers des fréquences de commutation plus élevées et des conceptions basées sur SiC, les problèmes EMI deviennent plus graves et plus difficiles à contrôler sans une approche au niveau du système. Les EMI doivent être soigneusement contrôlées pour garantir un fonctionnement fiable de l’ensemble du système.
Les interférences électromagnétiques dans les onduleurs solaires ne constituent pas un problème à un seul composant : il s'agit d'un défi technique au niveau du système.
Comprendre l'électronique de puissance dans les systèmes d'onduleurs solaires
L'électronique de puissance est au cœur de chaque système d'onduleur solaire, servant de pont entre l'énergie CC générée par les panneaux solaires et l'énergie CA requise par les maisons, les entreprises et le réseau électrique. En exploitant des composants avancés tels que les transistors bipolaires à grille isolée (IGBT) et les transistors à effet de champ métal-oxyde-semiconducteur (MOSFET), les onduleurs solaires peuvent gérer efficacement le processus de conversion tout en conservant une taille compacte et des performances élevées. Ces composants sont conçus pour fonctionner à des fréquences élevées, ce qui non seulement améliore l'efficacité de l'onduleur, mais contribue également à répondre aux exigences spécifiques des installations solaires modernes.
Cependant, le fonctionnement à haute fréquence de l'électronique de puissance peut introduire des interférences électromagnétiques (EMI), affectant potentiellement le fonctionnement fiable de l'onduleur et d'autres systèmes électroniques à proximité. Une conception et une intégration efficaces de l'électronique de puissance sont donc essentielles, non seulement pour optimiser la conversion de puissance et la fiabilité du système, mais également pour garantir la conformité aux réglementations EMI strictes. En comprenant l'interaction entre l'électronique de puissance et les interférences électromagnétiques, les ingénieurs peuvent développer des systèmes d'onduleurs solaires qui fournissent une tension de sortie stable, minimisent les interférences et maintiennent des performances constantes dans une large gamme de conditions de fonctionnement.
Problèmes EMI courants dans les systèmes d'onduleurs solaires
Émissions conduites (150 kHz – 30 MHz)
- Bruit injecté dans le réseau AC via les lignes électriques
- Bruit de mode commun se propageant vers les panneaux photovoltaïques via des câbles CC
- Échecs des tests CEM causés par une atténuation insuffisante aux basses et moyennes fréquences
Émissions rayonnées (30 MHz – 1 GHz)
- Longs câbles CC et CA émettant du bruit en mode commun
- Mauvaise mise à la terre ou mauvais couplage du boîtier
- Bruit de commutation haute fréquence provenant des appareils IGBT ou SiC
Ces problèmes apparaissent souvent lors des tests CEM et nécessitent un filtrage EMI efficace combiné à une mise à la terre et une disposition appropriées.
Stratégie de filtrage EMI au niveau du système
Une suppression réussie des interférences électromagnétiques dans les onduleurs solaires nécessite unstratégie de filtrage au niveau du système, y compris:
-
Contrôle des sources de bruit (optimisation du comportement de commutation)
-
Filtrage EMI des côtés AC et DC
-
Conception appropriée de mise à la terre et de blindage
-
Disposition optimisée des circuits imprimés et de l'alimentation
La mise en œuvre d'une approche à plusieurs niveaux peut permettre d'obtenir une réduction optimale du bruit dans les onduleurs solaires. Les solutions EMI des onduleurs solaires utilisent des filtres passifs, des selfs, des condensateurs, un blindage et une mise à la terre pour bloquer le bruit haute fréquence dans les systèmes solaires. Les filtres CC sont spécialement conçus pour filtrer les lignes d'alimentation et de commande CC, offrant une protection ciblée aux panneaux solaires, aux systèmes de batteries et aux moteurs CC. Une installation correcte de l'onduleur et des câbles est essentielle pour réduire les interférences électromagnétiques. Une mise à la terre appropriée implique le montage de filtres directement sur un panneau métallique mis à la terre pour créer un chemin de dissipation du bruit à faible impédance. Une mise à la terre appropriée de l'onduleur est essentielle pour minimiser le risque d'interférences électromagnétiques et empêcher le couplage du bruit dans le système.
Parmi ceux-ci,Les filtres EMI jouent un rôle clé dans le blocage des chemins de propagation du bruitet stabiliser les performances EMC.
Parmi ceux-ci,Les filtres EMI jouent un rôle clé dans le blocage des chemins de propagation du bruitet stabiliser les performances EMC.
Oscillations haute fréquence et leur impact sur les EMI
Les oscillations à haute fréquence constituent un défi fréquent dans les systèmes d'onduleurs solaires, en particulier ceux utilisant des alimentations à découpage. Ces oscillations, qui peuvent couvrir une gamme de fréquences allant de plusieurs kilohertz à plusieurs mégahertz, sont souvent générées par les actions de commutation rapides nécessaires à une conversion de puissance efficace. En conséquence, du bruit à haute fréquence peut être introduit dans le système, rayonnant potentiellement à travers les câbles ou se connectant à d'autres appareils et équipements électroniques, conduisant à des interférences électromagnétiques (EMI).
La présence d'oscillations à haute fréquence menace non seulement les performances de l'onduleur solaire lui-même, mais peut également perturber le fonctionnement d'autres appareils sensibles au sein du même réseau électrique. Pour résoudre ce problème, les concepteurs emploient diverses techniques d'atténuation, notamment l'utilisation de filtres EMI, de noyaux de ferrite et de composants de réduction du bruit soigneusement sélectionnés. Un filtrage et une mise à la terre appropriés sont essentiels pour bloquer efficacement les bruits indésirables et garantir que les oscillations à haute fréquence ne compromettent pas la fiabilité du système ou ne provoquent pas d'interférences radioélectriques (RFI).
En gérant de manière proactive les oscillations à haute fréquence, les systèmes d'onduleurs solaires peuvent atteindre un fonctionnement plus efficace, réduire le risque d'interférence avec d'autres appareils électroniques et maintenir la conformité aux normes internationales CEM. Cette approche est essentielle pour garantir la performance et la fiabilité à long terme des installations solaires résidentielles et commerciales.

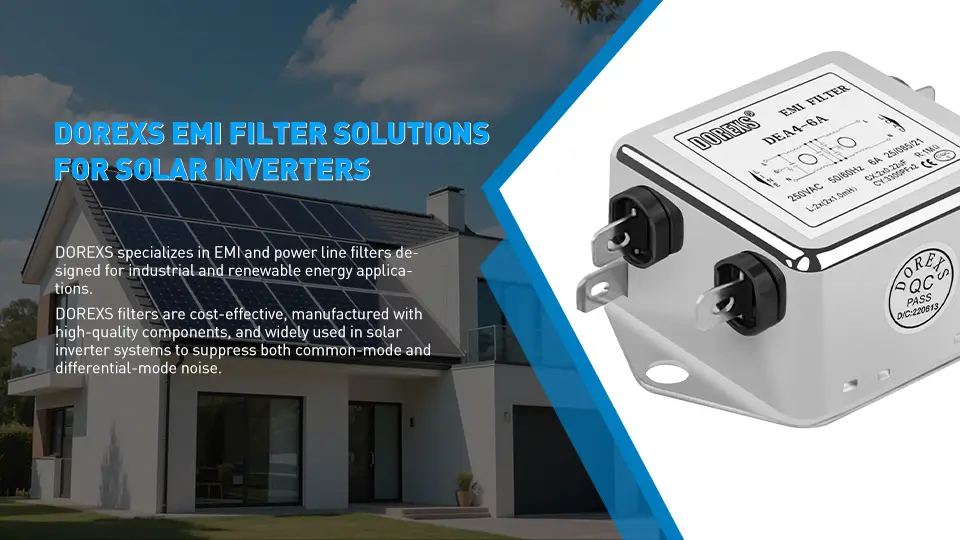

Solutions de filtres EMI DOREXS pour onduleurs solaires
DOREXSse spécialise dans les filtres EMI et de lignes électriques conçus pour les applications industrielles et d'énergies renouvelables. Nos filtres sont économiques, fabriqués avec des composants de haute qualité et sont largement utilisés dans les systèmes d'onduleurs solaires pour supprimer le bruit en mode commun et en mode différentiel.
Filtres EMIsont efficaces sur une large gamme de fréquences, généralement entre 150 kHz et 30 MHz. Ils jouent un rôle essentiel dans la réduction des interférences électromagnétiques dans les entraînements de moteur, les dispositifs médicaux, les appareils électroménagers et les variateurs de fréquence, garantissant ainsi un fonctionnement fiable et la conformité aux normes industrielles.
Astrodyne TDI propose une large sélection de filtres EMI disponibles dans le commerce pour diverses applications, y compris les onduleurs solaires.
Filtres EMI de sortie CA pour onduleurs solaires connectés au réseau
La sortie CA d'un onduleur solaire est directement connectée au réseau électrique public, ce qui rend le contrôle EMI de ce côté essentiel pour la conformité du réseau. Des filtres de ligne sont également placés sur l'entrée CA des onduleurs pour réduire les interférences électromagnétiques avant qu'elles n'entrent dans le système.
Filtres EMI AC DOREXSsont conçus pour :
Filtres EMI AC DOREXSsont conçus pour :
-
Supprime les émissions conduites de 150 kHz à 30 MHz
-
Réduisez le bruit en mode commun et en mode différentiel
-
Empêcher l’injection de bruit dans le réseau électrique
Principales fonctionnalités
- Options de filtres EMI monophasés et triphasés
- Performances d'atténuation élevées
- Faible courant de fuite (conforme au réseau)
- Conception mécanique compacte et compatible avec l'onduleur
- Conforme CE et RoHS
- Les filtres Pi offrent une atténuation de haut niveau pour le bruit haute fréquence sur la sortie CA, garantissant une alimentation propre. La sortie d'onde sinusoïdale pure est importante pour la compatibilité avec les équipements sensibles, et la fourniture d'une alimentation CA propre est un avantage clé de l'utilisation de ces filtres.
Applications typiques
- Onduleurs solaires connectés au réseau
- Onduleurs centraux
- Onduleurs string triphasés
Filtres EMI d'entrée CC pour les applications côté PV
Le côté CC d'un onduleur solaire est souvent négligé, mais il constitue une source majeure de rayonnement EMI en raison des longs câbles photovoltaïques et des fuites de courant en mode commun. Des filtres DC EMI sont installés entre les panneaux photovoltaïques et l'onduleur pour réduire les émissions conduites et protéger les panneaux. Les courants de fuite à haute fréquence peuvent provoquer un vieillissement prématuré des panneaux solaires ; Les filtres EMI côté DC réduisent ces courants. Les filtres CC sont spécialement conçus pour filtrer les lignes d'alimentation et de commande CC, y compris celles utilisées dans les panneaux solaires et les onduleurs.
Filtres EMI DC DOREXSaide:
Filtres EMI DC DOREXSaide:
-
Supprime le bruit de mode commun sur les lignes d'entrée PV
-
Empêche la propagation des interférences électromagnétiques le long de longs câbles CC
-
Réduire les émissions rayonnées causées par le câblage photovoltaïque
Avantages de conception
- Convient aux systèmes photovoltaïques haute tension (1 000 V / 1 500 V DC)
- Haute isolation et fiabilité
- Performances stables dans les environnements extérieurs difficiles
- Optimisé pour un faible courant de fuite
Le filtrage EMI côté CC est essentiel pour empêcher le bruit de mode commun de se propager à travers les panneaux photovoltaïques et les systèmes de câbles.
Solutions de filtres EMI personnalisées pour les onduleurs solaires
Chaque conception d'onduleur solaire est différente. Offres DOREXSsolutions de filtres EMI personnaliséesadapté aux exigences spécifiques de l'onduleur.
Les options de personnalisation incluent :
Les options de personnalisation incluent :
-
Courant et tension nominaux
-
Optimisation du courant de fuite
-
Taille mécanique et structure de montage
-
Topologie de filtre adaptée à l'architecture de l'onduleur
Nos ingénieurs travaillent en étroite collaboration avec les clients pour garantir des performances EMI optimales avec un impact minimal sur l'efficacité et la taille du système.
Pourquoi choisir DOREXS
- Fabricant spécialisé de filtres EMI et lignes électriques
- Vaste expérience dans les applications d'énergie solaire et renouvelable
- Support technique CEM interne
- Échantillonnage rapide et réponse technique
- Solutions conçues pour simplifier la certification CEM
Applications typiques des onduleurs solaires
- Onduleurs solaires connectés au réseau
- Onduleurs de branche
- Onduleurs centraux
- Onduleurs hybrides avec systèmes de stockage d'énergie
- Systèmes d'onduleurs photovoltaïques hors réseau
Conformité aux normes internationales CEM
Solutions de filtres EMI DOREXSprendre en charge la conformité aux principales normes EMC, notamment :
-
CEI 61000-6-3 / CEI 61000-6-4
-
EN 55011 / EN 55032
-
Normes CISPR
Nos filtres sont conçus pour aider les fabricants d'onduleurs solaires à réussir les tests CEM de manière plus efficace et fiable.
Résultats d'ingénierie
Émissions conduites d'onduleur photovoltaïque 1 500 V dépassant les limites - Rectification
Un onduleur photovoltaïque triphasé de 1 500 V a échoué aux tests EMI, avec des émissions conduites dépassant les limites de 8 à 12 dBμV dans la bande de fréquences de 150 kHz à 500 kHz et un pic de mode commun dépassant les limites de 5 à 8 dBμV dans la bande de fréquences de 2 à 10 MHz. Les mesures suivantes ont été prises pour la rectification :
Identification du problème :Grâce à l'analyse du spectre et aux tests de courant, il a été déterminé que les limites dépassées dans la bande de fréquences 150 kHz-500 kHz étaient dues au bruit de mode différentiel provoqué par la fréquence fondamentale PWM et ses harmoniques de rang inférieur, tandis que les limites dépassées dans la bande de fréquences 2-10 MHz étaient dues au bruit de mode commun, provenant principalement d'une fuite de courant de mode commun du côté DC. Dans les onduleurs solaires, les filtres EMI atténuent le bruit haute fréquence généré par les semi-conducteurs de puissance à commutation rapide comme les IGBT ou les MOSFET. Les condensateurs Y fournissent un chemin pour le bruit de mode commun entre les lignes de phase et le châssis ou la masse, aidant ainsi à détourner les signaux indésirables. Les selfs de mode commun sont utilisées sur les câbles CC et CA pour absorber le bruit de mode commun tout en permettant le passage des signaux souhaités, et sont essentielles pour supprimer le bruit de mode commun afin de respecter la conformité du réseau. Les billes de ferrite atténuent le bruit haute fréquence en l'absorbant et sont souvent ajoutées aux câbles. Les filtres suppriment les courants de fuite à haute fréquence, réduisant ainsi la contrainte exercée sur les panneaux solaires et améliorant leur longévité. Un filtrage efficace réduit les émissions rayonnées, évitant ainsi les interférences avec d'autres appareils électroniques. Les filtres garantissent également que l'onduleur répond aux normes internationales CEM, obligatoires pour les systèmes connectés au réseau.
Mesures de rectification :
① Optimisation du filtre EMI côté CC, remplacement de l'inducteur de mode commun par un type à haute perméabilité et augmentation de la capacité du condensateur Y haute tension (pour contrôler le courant de fuite afin de répondre aux normes) ;
② Optimisation de la mise à la terre du châssis, raccourcissement du chemin de mise à la terre du condensateur Y et utilisation de barres omnibus en cuivre pour obtenir une mise à la terre à 360°. Une mise à la terre appropriée implique le montage de filtres directement sur un panneau métallique mis à la terre pour créer un chemin de dissipation du bruit à faible impédance, essentiel pour une suppression et une conformité efficaces des interférences électromagnétiques.
③ Optimisation de la configuration de l'alimentation, réduction de la zone des boucles di/dt élevées et installation des condensateurs du jeu de barres à proximité des deux extrémités des dispositifs SiC.
Résultats de la rectification : après la rectification, les émissions conduites dans la bande de fréquences 150 kHz-500 kHz ont été réduites de plus de 15 dBμV, et le pic de mode commun dans la bande de fréquences 2–10 MHz a été réduit de plus de 10 dBμV, les deux respectant les limites de la norme CEI 61000-6-4 ; et les résultats sont restés stables pendant les tests de charge, sans récidive de dépassement des limites.
Identification du problème :Grâce à l'analyse du spectre et aux tests de courant, il a été déterminé que les limites dépassées dans la bande de fréquences 150 kHz-500 kHz étaient dues au bruit de mode différentiel provoqué par la fréquence fondamentale PWM et ses harmoniques de rang inférieur, tandis que les limites dépassées dans la bande de fréquences 2-10 MHz étaient dues au bruit de mode commun, provenant principalement d'une fuite de courant de mode commun du côté DC. Dans les onduleurs solaires, les filtres EMI atténuent le bruit haute fréquence généré par les semi-conducteurs de puissance à commutation rapide comme les IGBT ou les MOSFET. Les condensateurs Y fournissent un chemin pour le bruit de mode commun entre les lignes de phase et le châssis ou la masse, aidant ainsi à détourner les signaux indésirables. Les selfs de mode commun sont utilisées sur les câbles CC et CA pour absorber le bruit de mode commun tout en permettant le passage des signaux souhaités, et sont essentielles pour supprimer le bruit de mode commun afin de respecter la conformité du réseau. Les billes de ferrite atténuent le bruit haute fréquence en l'absorbant et sont souvent ajoutées aux câbles. Les filtres suppriment les courants de fuite à haute fréquence, réduisant ainsi la contrainte exercée sur les panneaux solaires et améliorant leur longévité. Un filtrage efficace réduit les émissions rayonnées, évitant ainsi les interférences avec d'autres appareils électroniques. Les filtres garantissent également que l'onduleur répond aux normes internationales CEM, obligatoires pour les systèmes connectés au réseau.
Mesures de rectification :
① Optimisation du filtre EMI côté CC, remplacement de l'inducteur de mode commun par un type à haute perméabilité et augmentation de la capacité du condensateur Y haute tension (pour contrôler le courant de fuite afin de répondre aux normes) ;
② Optimisation de la mise à la terre du châssis, raccourcissement du chemin de mise à la terre du condensateur Y et utilisation de barres omnibus en cuivre pour obtenir une mise à la terre à 360°. Une mise à la terre appropriée implique le montage de filtres directement sur un panneau métallique mis à la terre pour créer un chemin de dissipation du bruit à faible impédance, essentiel pour une suppression et une conformité efficaces des interférences électromagnétiques.
③ Optimisation de la configuration de l'alimentation, réduction de la zone des boucles di/dt élevées et installation des condensateurs du jeu de barres à proximité des deux extrémités des dispositifs SiC.
Résultats de la rectification : après la rectification, les émissions conduites dans la bande de fréquences 150 kHz-500 kHz ont été réduites de plus de 15 dBμV, et le pic de mode commun dans la bande de fréquences 2–10 MHz a été réduit de plus de 10 dBμV, les deux respectant les limites de la norme CEI 61000-6-4 ; et les résultats sont restés stables pendant les tests de charge, sans récidive de dépassement des limites.
Obtenez votre solution de filtre EMI pour onduleur solaire
Si vous développez ou fabriquez des onduleurs solaires et que vous êtes confronté à des défis EMI ou EMC,DOREXS est prêt à accompagner votre projet.
Contactez-nous pour recevoir :
Contactez-nous pour recevoir :
-
Solutions de filtrage EMI personnalisées
-
Échantillons gratuits pour les tests de validation
DOREXS – Votre partenaire de confiance en matière de filtres EMI pour les applications d'onduleurs solaires
