EMI Power Filter a expliqué: Principe, fonction et applications
EMI (interférence électromagnétique)est présent dans notre vie quotidienne, que ce soit dans les appareils électroménagers, les équipements médicaux ou les systèmes de contrôle industriel. Ici, EMI fait référence à l'énergie électromagnétique indésirable qui perturbe le fonctionnement normal des dispositifs électroniques. L'EMI RFI est une distinction où l'EMI couvre tout le bruit électromagnétique, tandis que RFI (interférence radiofréquence) est un sous-ensemble dans le spectre électromagnétique, en particulier entre 3 kHz et 300 GHz. Ces interférences peuvent entraîner des performances de dispositif dégradées, une perte de données ou même des défaillances du système, ce qui a un impact significatif sur la productivité et la commodité. Pour résoudre ce problème,Filtres d'alimentation EMIont été développés comme composants essentiels pour supprimer l'interférence électromagnétique. Ces filtres éliminent efficacement le bruit à haute fréquence des lignes électriques, assurant un fonctionnement stable et la conformité à la compatibilité électromagnétique(EMC) Normes, qui peut varier selon le pays. Cet article se plongera dans les principes de travail des filtres à puissance EMI et leurs applications dans différents domaines. Les filtres à puissance EMI sont conçus et fabriqués pour répondre aux normes internationales et spécifiques au pays.
En savoir plus sur la sélection du bon filtre d'alimentation ...
Introduction aux filtres EMI
L'interférence électromagnétique (EMI) est un défi omniprésent dans l'électronique avancée d'aujourd'hui, faisant souvent du dysfonctionnement des équipements sensibles ou même. Les filtres EMI sont des composants importants utilisés pour atténuer les effets de l'EMI, garantissant un fonctionnement fiable des dispositifs et systèmes électroniques dans un large éventail d'industries. ParSuppression du bruit à haute fréquence et rayon de l'EMI rayonné, ces filtres aident à maintenir l'intégrité et les performances des appareils électroniques dans des environnements remplis de sources d'interférence potentielles.
Les filtres EMI sont couramment utilisés dans l'automatisation industrielle, les dispositifs médicaux, les systèmes militaires et l'électronique grand public pour protéger l'équipement sensible contre les courants interférents et le bruit électrique. Qu'ils soient installés dans les alimentations, les lignes électriques ou directement à l'intérieur des appareils électroniques, les filtres à lignes électriques EMI jouent un rôle essentiel dans la réduction du bruit électrique et l'amélioration des performances globales du système. Il existe différents types de filtres EMI disponibles sur le marché, notammentFiltres de montage à panneaux, filtres EMI monophasés et filtres EMI triphasés, chacun conçu pour des applications et des environnements spécifiques.
La fonction principale d'un filtre EMI est de permettre au courant souhaité passer tout en bloquant les courants d'interférence qui pourraient provoquer des interférences ou une défaillance de l'équipement. Une bonne installation de ces filtres est essentielle pour prévenir les temps d'arrêt électronique du système, la perte de données et même la défaillance permanente. Les principaux fabricants, commeFiltres Dorex EMI, offrez un large éventail de normes etFiltres de ligne électrique EMI personnaliséspour répondre aux divers besoins du marché.
La conformité à la réglementation de la compatibilité électromagnétique (EMC) est un autre aspect clé de l'utilisation du filtre EMI. Ces réglementations garantissent que les appareils électroniques peuvent fonctionner dans le même environnement sans provoquer ou être interféré. En intégrant les filtres EMI dans les systèmes électroniques, les fabricants et les utilisateurs peuvent améliorer les performances, améliorer la fiabilité et se conformer aux normes mondiales de CEM.
Les filtres EMI sont couramment utilisés dans l'automatisation industrielle, les dispositifs médicaux, les systèmes militaires et l'électronique grand public pour protéger l'équipement sensible contre les courants interférents et le bruit électrique. Qu'ils soient installés dans les alimentations, les lignes électriques ou directement à l'intérieur des appareils électroniques, les filtres à lignes électriques EMI jouent un rôle essentiel dans la réduction du bruit électrique et l'amélioration des performances globales du système. Il existe différents types de filtres EMI disponibles sur le marché, notammentFiltres de montage à panneaux, filtres EMI monophasés et filtres EMI triphasés, chacun conçu pour des applications et des environnements spécifiques.
La fonction principale d'un filtre EMI est de permettre au courant souhaité passer tout en bloquant les courants d'interférence qui pourraient provoquer des interférences ou une défaillance de l'équipement. Une bonne installation de ces filtres est essentielle pour prévenir les temps d'arrêt électronique du système, la perte de données et même la défaillance permanente. Les principaux fabricants, commeFiltres Dorex EMI, offrez un large éventail de normes etFiltres de ligne électrique EMI personnaliséspour répondre aux divers besoins du marché.
La conformité à la réglementation de la compatibilité électromagnétique (EMC) est un autre aspect clé de l'utilisation du filtre EMI. Ces réglementations garantissent que les appareils électroniques peuvent fonctionner dans le même environnement sans provoquer ou être interféré. En intégrant les filtres EMI dans les systèmes électroniques, les fabricants et les utilisateurs peuvent améliorer les performances, améliorer la fiabilité et se conformer aux normes mondiales de CEM.
Comprendre le bruit électrique
Le bruit électrique fait référence aux signaux électriques indésirables qui peuvent interférer avec le fonctionnement normal des dispositifs et systèmes électroniques. Ce bruit peut provenir de diverses sources, notamment le rayonnement électromagnétique à partir d'alimentation, d'autres dispositifs électroniques, des composants internes tels que les condensateurs et les transformateurs, et des facteurs externes tels que l'éclairage et le câblage.Bruit à haute fréquence et EMI rayonnésont particulièrement problématiques car ils peuvent facilement interférer avec des équipements sensibles et provoquer des dysfonctionnements ou même une défaillance du système complète.
Il existe de nombreux types de bruit électrique, chacun nécessitant des stratégies d'atténuation spécifiques. Par exemple, le bruit à haute fréquence peut voyager le long du signal et des lignes électriques, tandis que l'EMI rayonné peut provenir de dispositifs ou de câbles à proximité. La présence de bruit électrique peut entraîner une perte de données, des temps d'arrêt de l'équipement ou des dommages permanents aux dispositifs électroniques, de sorte que la réduction du bruit électrique est une priorité absolue dans les applications industrielles, médicales et militaires.
Pour lutter contre le bruit électrique,Filtres EMIsont largement utilisés avec d'autres technologies de blindage. Ces filtres sont conçus pour bloquer ou détourner le bruit indésirable tout en permettant aux signaux et à la puissance nécessaires de passer, améliorant ainsi les performances et la fiabilité des systèmes électroniques. L'effet de réduction du bruit peut être mesuré et analysé avec des outils tels que les analyseurs de spectre et les compteurs de bruit, aidant les ingénieurs à identifier les sources de bruit et à mettre en œuvre des solutions appropriées.
Comprendre les sources et les effets du bruit électrique est essentiel pour choisir la bonne stratégie d'atténuation. En utilisantFiltres EMI et blindage approprié, les fabricants et les utilisateurs peuvent s'assurer que leurs appareils et systèmes électroniques fonctionnent en douceur même dans des environnements avec une interférence électromagnétique sévère. Cette approche proactive aide à prévenir les défaillances coûteuses, protégeant ainsi la sécurité de l'équipement et des données.
Il existe de nombreux types de bruit électrique, chacun nécessitant des stratégies d'atténuation spécifiques. Par exemple, le bruit à haute fréquence peut voyager le long du signal et des lignes électriques, tandis que l'EMI rayonné peut provenir de dispositifs ou de câbles à proximité. La présence de bruit électrique peut entraîner une perte de données, des temps d'arrêt de l'équipement ou des dommages permanents aux dispositifs électroniques, de sorte que la réduction du bruit électrique est une priorité absolue dans les applications industrielles, médicales et militaires.
Pour lutter contre le bruit électrique,Filtres EMIsont largement utilisés avec d'autres technologies de blindage. Ces filtres sont conçus pour bloquer ou détourner le bruit indésirable tout en permettant aux signaux et à la puissance nécessaires de passer, améliorant ainsi les performances et la fiabilité des systèmes électroniques. L'effet de réduction du bruit peut être mesuré et analysé avec des outils tels que les analyseurs de spectre et les compteurs de bruit, aidant les ingénieurs à identifier les sources de bruit et à mettre en œuvre des solutions appropriées.
Comprendre les sources et les effets du bruit électrique est essentiel pour choisir la bonne stratégie d'atténuation. En utilisantFiltres EMI et blindage approprié, les fabricants et les utilisateurs peuvent s'assurer que leurs appareils et systèmes électroniques fonctionnent en douceur même dans des environnements avec une interférence électromagnétique sévère. Cette approche proactive aide à prévenir les défaillances coûteuses, protégeant ainsi la sécurité de l'équipement et des données.

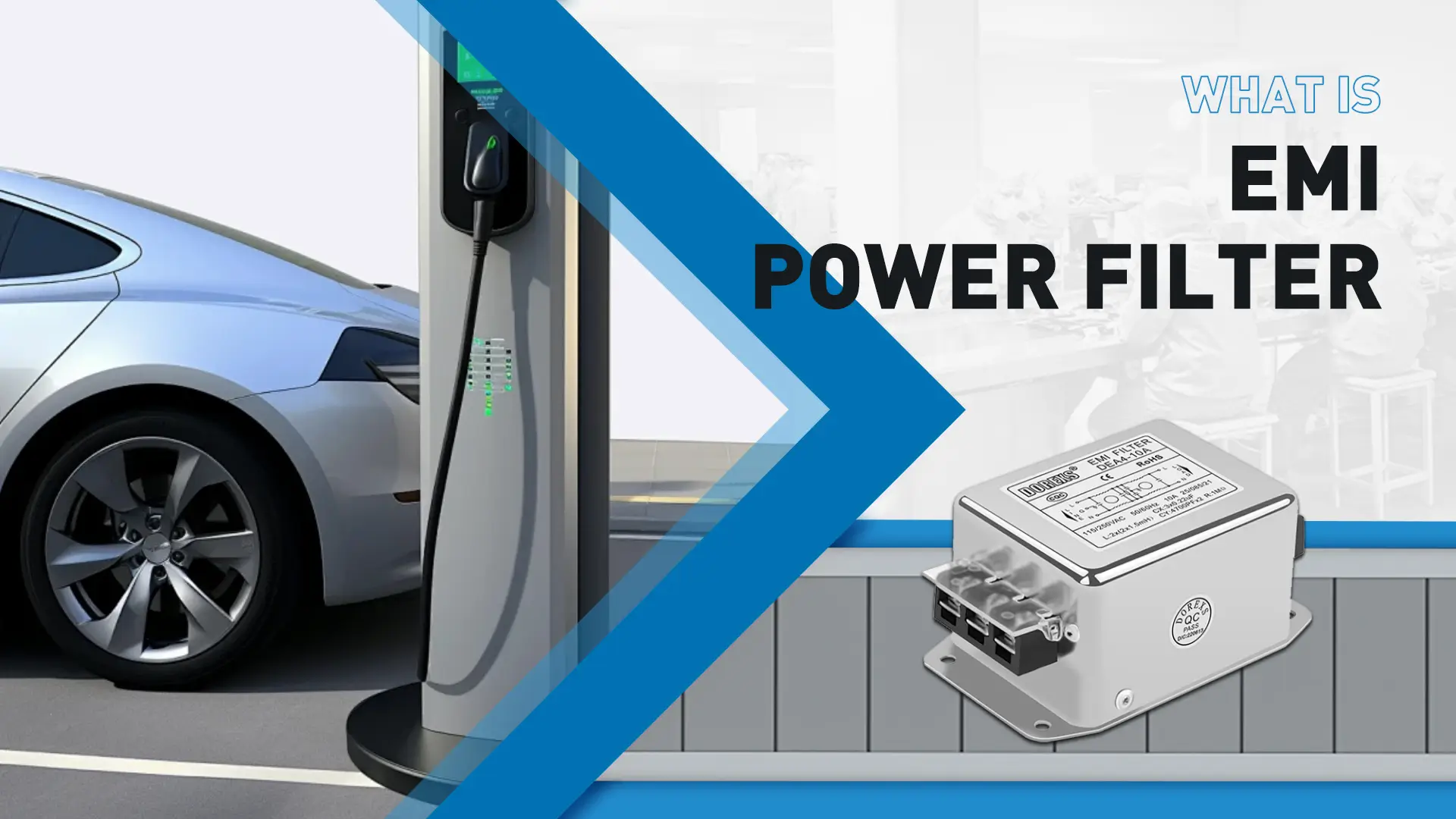

Qu'est-ce qu'un filtre d'alimentation EMI?
UnFiltre d'alimentation EMIest un dispositif électronique qui supprime l'interférence électromagnétique (EMI) en filtrant le bruit à haute fréquence dans la plage de10 kHz à 30 MHz. Les filtres à puissance EMI sont conçus pour des fréquences spécifiques afin d'assurer une atténuation efficace des signaux indésirables. Il est généralement installé à l'entrée d'alimentation et intégré au circuit de l'appareil, et se compose de condensateurs et d'inductances pour bloquer efficacementmode commun et mode différentielInterférence du réseau électrique ou à l'intérieur de l'appareil. Les filtres à puissance EMI résistent efficacement à l'interférence électromagnétique continue, offrant une protection continue contre les sources de bruit continu. Cela empêche l'EMI d'affecter d'autres dispositifs électroniques et réduit les émissions d'interférence générées par l'appareil. La fonction des filtres d'alimentation EMI est essentielle pour maintenir les performances et la communication normales des dispositifs électroniques sensibles. Les filtres à puissance EMI sont largement utilisés dansApplications de l'appareil industriel, médical et domestiquePour assurer un fonctionnement stable et respecter les normes EMC (compatibilité électromagnétique).
Les filtres d'alimentation EMI sont le composant central pour réduire les interférences électromagnétiques. Il améliore considérablement la compatibilité électromagnétique (EMC) de l'équipement électronique et répond aux normes internationales telles queCertification FCC, CE et UL. Les filtres à puissance EMI conviennent à un large éventail d'applications en raison de leur conception et de leur efficacité.
Principe de travail des filtres à puissance EMI
Le principe de travail d'un filtre d'alimentation EMI est basé sur la suppression des interférences électromagnétiques (EMI) par une combinaison d'inductances et de condensateurs, tout en permettant aux courants souhaitables de passer par le filtre. Les filtres d'alimentation EMI sont des dispositifs passifs construits à partir de composants passifs, tels que des inductances et des condensateurs, et ne nécessitent pas de sources d'alimentation externes. Ces filtres peuvent également être intégrés dans une carte de circuit imprimé pour les systèmes électroniques compacts. Lorsque le bruit à haute fréquence (y compris le bruit en mode commun et le bruit de mode différentiel) passe par le filtre:
- Inductances (étouffe): Bloquer les signaux à haute fréquence tout en permettant aux signaux à basse fréquence (comme la puissance de courant alternatif) de passer, permettant ainsi aux courants souhaitables de s'écouler librement.
- Condensateurs: Détourner le bruit à haute fréquence des lignes électriques en achetant les signaux d'interférence vers la terre ou en les contournant.
- Étouffement en mode commun: Supprimer spécifiquement le bruit en mode commun en fournissant une impédance élevée aux signaux indésirables.
- Condensateurs x et y: X Les condensateurs filtrent le bruit en mode différentiel, tandis que les condensateurs Y aident à suppression du bruit en mode commun.
Grâce à ce mécanisme de filtrage à plusieurs étapes, les filtres d'alimentation EMI réduisent considérablement l'interférence électromagnétique dans les lignes électriques, assurant une puissance plus propre et un fonctionnement stable tout en répondant aux exigences de conformité EMC.
Exemple: dansApplications de lecteur de fréquences variables (VFD), unFiltre EMIPeut empêcher le bruit à haute fréquence généré par le fonctionnement du moteur d'affecter d'autres dispositifs électroniques.
Conception du filtre EMI et considérations de ligne électrique
La conception du filtre EMI est un facteur critique pour assurer un fonctionnement fiable des dispositifs et des systèmes électroniques, en particulier lorsqu'il s'agit de gérer les caractéristiques de la ligne électrique et d'atteindre la compatibilité électromagnétique. Les filtres à lignes électriques sont spécialement conçus pour réduire le bruit électrique et améliorer les performances des appareils électroniques, ce qui les rend indispensables dans un large éventail d'applications, des machines industrielles aux dispositifs médicaux et aux systèmes aérospatiaux.
La conception efficace du filtre EMI nécessite une compréhension approfondie de la théorie électromagnétique, du comportement du bruit électrique et des exigences spécifiques de l'application. Les concepteurs utilisent des outils et techniques de simulation avancés pour simuler les performances du filtre et assurer la conformité aux normes de l'industrie et aux exigences réglementaires. Les filtres EMI peuvent être installés dans des lignes électriques pour minimiser l'EMI rayonnée et sont souvent utilisées conjointement avec d'autres stratégies d'atténuation telles que la mise à la terre et la liaison pour des résultats optimaux.
Sélection du bon filtre EMInécessite une considération de facteurs tels queType de filtre, taille, configuration et les besoins uniquesde la demande. Les filtres doivent être conçus pour répondre aux normes strictes des environnements médicaux, militaires et industriels, garantissant que les appareils électroniques peuvent résister aux conditions difficiles sans échec. La conception du filtre EMI est de nature multidisciplinaire, mélangeant l'expertise des domaines de l'ingénierie électrique, de l'électromagnétique et de la science des matériaux pour créer une solution efficace et efficace.
Alors que la technologie continue de progresser, il en va de même pour le développement de filtres EMI, avec de nouveaux matériaux et conceptions conçus pour améliorer les performances, réduire la taille et réduire les coûts. En intégrant les filtres EMI bien conçus dans les lignes électriques et les systèmes électroniques, les fabricants peuvent améliorer les performances, améliorer la fiabilité et réduire le risque de défaillance de l'équipement, garantissant que leurs produits répondent aux normes de compatibilité électromagnétique les plus élevées.
Applications des filtres à puissance EMI
Les filtres EMI ont un large éventail d'applications, couvrant les industries telles que la résidentiel, l'industrie, la médecine et les militaires, et jouent un rôle vital dans la protection des dispositifs électroniques contre les interférences électromagnétiques et la conformité aux réglementations de l'industrie.
Les filtres d'alimentation EMI sont largement utilisés dans l'équipement électronique et électrique pour supprimer l'interférence électromagnétique et améliorer la compatibilité électromagnétique (EMC). Certains des principaux scénarios d'application comprennent:
Les filtres d'alimentation EMI sont largement utilisés dans l'équipement électronique et électrique pour supprimer l'interférence électromagnétique et améliorer la compatibilité électromagnétique (EMC). Certains des principaux scénarios d'application comprennent:
1. Équipement d'automatisation industrielle
- Utilisé dans PLC (contrôleurs logiques programmables), des disques et des capteurs pour protéger les dispositifs de précision contre le bruit à haute fréquence dans les lignes électriques.
- Assure des lignes de production stables et un contrôle de haute précision.
2. Équipement médical
- IRM (imagerie par résonance magnétique), scanners CT, les machines ECG sont très sensibles à l'EMI.
- Les filtres d'alimentation EMI de qualité médicale avec un faible courant de fuite éliminent efficacement le bruit de puissance, garantissant la précision et la sécurité des patients.
3. Appareils ménagers
- Les climatiseurs, les réfrigérateurs, les machines à laver, les téléviseurs et les outils électriques intègrent des filtres EMI pour minimiser les interférences électromagnétiques.
- AméliorerLa fiabilité des appareils, prolonge la durée de vie et améliore la conformité EMCPour une meilleure compétitivité du marché.
4. Secteur des énergies renouvelables
- Utilisé dans les onduleurs solaires, les systèmes d'énergie éolienne et les systèmes de stockage d'énergie pour réduire l'EMI, améliorer l'efficacité et stabiliser la qualité de l'énergie.
- Assure une production et une transmission plus propres et plus efficaces.
5. Militaire et aérospatial
- AssureConformité EMC IN systèmes de contrôle de vol, dispositifs de navigation et systèmes de communication pour améliorer la fiabilité opérationnelle et le succès de la mission.
Qu'il s'agisse d'un filtre EMI industriel, d'une solution EMI de qualité médicale ou d'un filtre EMI militaire, sélectionnant le bon filtre électrique EMI assure un fonctionnement stable et une conformité aux normes de certification de l'industrie.

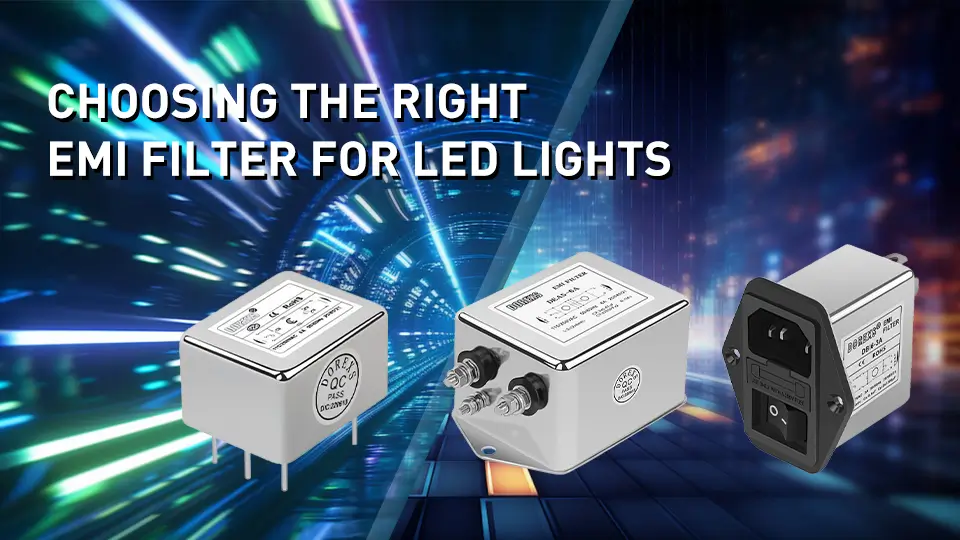

Comment choisir un filtre d'alimentation EMI?
Lors de l'achat d'un filtre d'énergie EMI, considérez les facteurs suivants:
1. Courant et tension nominales
- Sélectionnez un filtre qui correspond à la cote de puissance de votre équipement pour éviter la surcharge.
2. Perte d'insertion
- Assurez-vous que le filtre fournit une suppression EMI suffisante pour la plage de fréquences requise. Différents filtres EMI sont conçus pour différentes bandes de fréquences.
3. Type de filtrage
Choisissez entre:
- Filtres EMI monophasés ou filtres EMI triphasés
- Filtres à un stade à étape, à double étage ou à plusieurs étapes en fonction des exigences d'application.
4. Conformité et certifications
- Assurez-vous que le produit rencontre les certifications UL, CE, ROHS, FCC et conforme aux normes locales d'émission EMI.
5. Méthode d'installation
Envisagez des options de montage, telles que:
- Le montage des boulons, les fils de fil, les bornes rapides ou les bornes à bornes pour s'adapter à différents appareils.
- Une installation appropriée améliore l'efficacité de la suppression de l'EMI.
Exemple: Si vous avez besoin d'un filtre EMI pour les dispositifs médicaux, sélectionnez des produits conformes aux normes de sécurité médicale IEC 60601-1 pour assurer la sécurité des patients et la fiabilité de l'équipement.
En tant que fabricant leader de solutions de filtrage EMI,Dorexpossède une vaste expérience de R&D et des équipements de production avancés. Nous nous engageons à fournir aux clients des produits et services de filtrage EMI de haute qualité pour répondre aux besoins de plusieurs domaines de l'électronique industrielle à l'électronique grand public.
Pour en savoir plus surFiltres d'alimentation EMIetSolutions EMI, s'il te plaîtParcourir notre filtre EMIproduits oucontactez notre équipe technique.
