Igringing i seri dans le filtre EMI 1A-50A
Model No: I Series

Im Filtre EMI de la série I

Module d'entrée d'alimentation Filtre EMI enfichable Filtre d'entrée IEC 1-20A avec fusible et interrupteur
Quantité :
envoyer le contact
DOREXS propose la série I standard disponible dans le commercefiltres EMI enfichablesavec fusibles et interrupteurs. Il existe quelques types de filtres EMI enfichables conçus pour différentes applications de filtres EMI,y compris les applications résidentielles, les équipements industriels et les appareils électroménagers. Cette série de filtres EMI enfichables convient aux équipements électroniques industriels, médicaux et commerciaux. Cette série de filtres d'entrée CEI est certifiée UL et est conforme aux réglementations de sécurité EMC.
Branchez les filtres EMIaider à résoudre les interférences électromagnétiques provenant de diverses sources EMI, telles que les ordinateurs et autres appareils électroniques.

Paramètres techniques

  • Nom du produit: filtre EMI enfichable série I
  • Courant nominal: 1A-20A
  • Tension nominale : 115VAC-250VAC (convient aux lignes électriques AC et DC)
  • Fréquence de travail: 50/60HZ
  • Plage de température : -25 ℃ ~ 85 ℃
  • Tension de test de tenue : 1 500 V CC (ligne/ligne), 2 150 V CA (ligne/terre)
  • Résistance au feu : UL 94V-0

Modèle

Noté

Actuel

Fuite

Actuel

Coquille

modèle

Méthode de connexion

Schéma de circuit

Entrer

Sortir

DAI1-1A1A<0,5mA<0,5mAI1DouilleDoubler
Circuit Diagram

DAI1-3A3A<0,5mA<0,5mAI1DouilleDoubler
DAI1-6A6A<0,5mA<0,5mAI1DouilleDoubler
DAI1-10A10A<0,5mA<0,5mAI1DouilleDoubler
DAI2-1A1A<0,5mA<0,5mAI2DouilleDoubler
DAI2-3A3A<0,5mA<0,5mAI2DouilleDoubler
DAI2-6A6A<0,5mA<0,5mAI2DouilleDoubler
DAI2-10A10A<0,5mA<0,5mAI2DouilleDoubler
DAI3-15A15A<2,0mA<2,0mAI3DouilleDoubler
DAI4-20A20A<2,0mA<2,0mAI4DouilleDoubler
DBI5-3A3A<0,5mA<0,5mAI5DouilleDoublerCircuit Diagram
DBI5-6A6A<0,5mA<0,5mAI5DouilleDoubler
DBI5-10A10A<0,5mA<0,5mAI5DouilleDoubler
request a quatedownload data sheet

Caractéristiques

  • Faible courant de fuite
  • Performances d'atténuation de conduction élevées
  • En option avec interrupteur à bascule bipolaire
  • Porte-fusibles simples et doubles en option
  • Version enfichable en option
  • Installation plug and play pour le confort de l'utilisateur
  • Peut être personnalisé selon les besoins

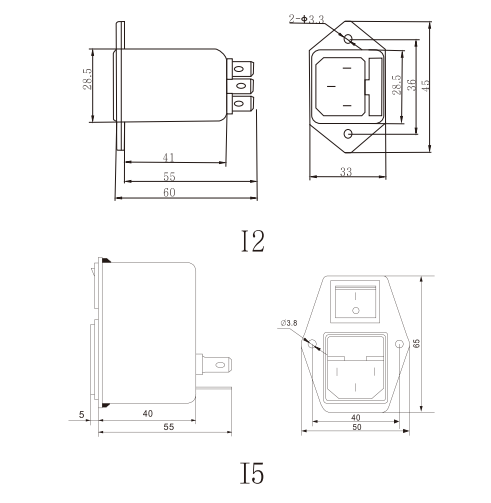

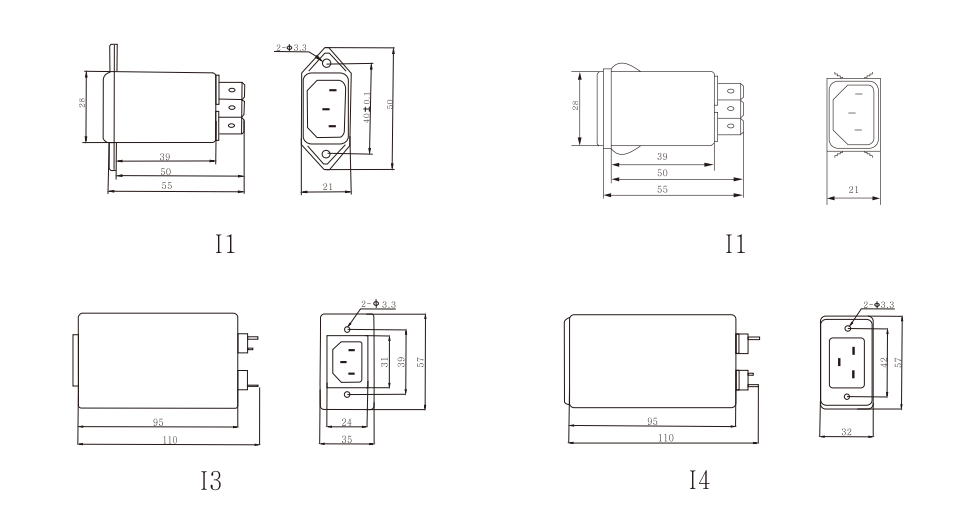

Dimension globale (± 1 mm)

Overall Dimension（±1mm)
Overall Dimension（±1mm)

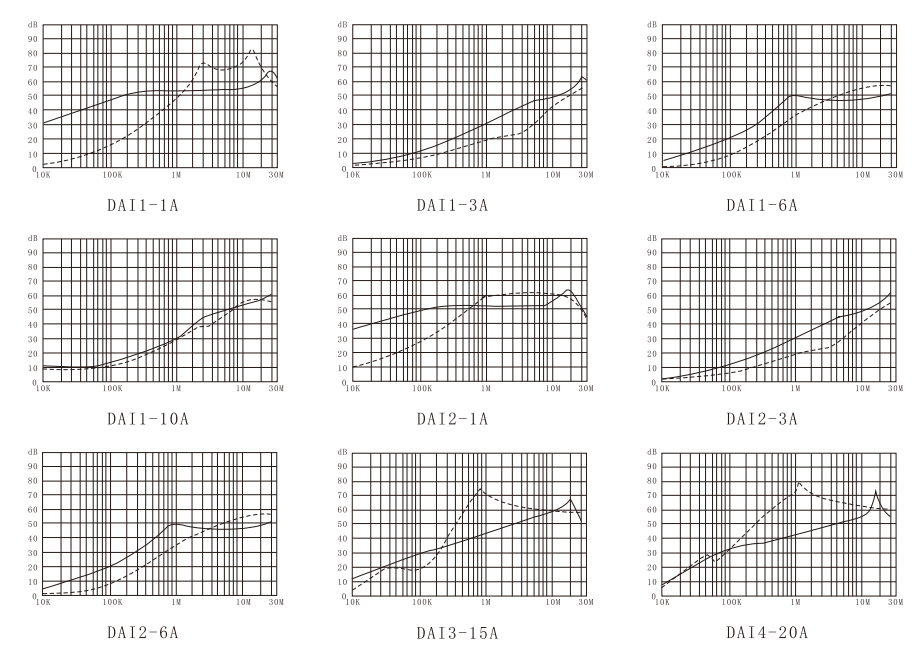

Perte d'insertion (——Mode commun ------Mode différentiel）

Insertion loss (——Common mode ------Differential mode）
Remarque : Le filtre est conçu pour fournir une atténuation efficace aux hautes fréquences, là où se produisent la plupart des interférences électromagnétiques.

Approbations et conformités

Approvals and Compliances

Application

Les filtres EMI enfichables sont principalement utilisés dans les équipements électroniques et électriques pour réduire les interférences électromagnétiques sur les lignes électriques. Pour des performances optimales, les filtres EMI enfichables doivent être installés à proximité de la source EMI, en utilisant des câbles courts et une mise à la terre appropriée pour minimiser les interférences. Ils ont un large éventail d’applications, notamment :
  • Alimentation monophasée
  • Alimentation à découpage
  • Machines de petite et moyenne taille
  • Équipement pour la maison
  • Matériel médical
  • Équipement électrique et électronique
  • Instruments de test et de mesure
  • Moteurs
  •
    Autres appareils

Les filtres EMI enfichables sont efficaces sur les lignes électriques réelles, pas seulement dans des conditions de laboratoire.
En général, tout équipement électronique ou électrique sensible aux interférences électromagnétiques peut bénéficier d'un filtre EMI enfichable car il peut filtrer efficacement le bruit et les interférences sur la ligne électrique, améliorant ainsi les performances et la fiabilité de l'équipement.

DOREXS offre plusbrancher le filtre EMIoptions.Contactez notre équipepour trouver votre solution personnalisée.


Comment fonctionnent les filtres EMI enfichables - Les bases

Les filtres EMI enfichables - ou filtres d'entrée CEI en abrégé, ou parfois simplement appelés filtres d'entrée d'alimentation secteur - sont conçus pour filtrer - ou plutôt bloquer - toutes les interférences électromagnétiques (EMI) et les interférences de radiofréquence (RFI) désagréables qui peuvent entrer sur la ligne électrique. Ce qu'ils font, c'est vous fournir une alimentation électrique agréable, propre et stable, ce qui est essentiel si vous disposez d'appareils électroniques sensibles pour continuer à fonctionner correctement.
Ainsi, à l'intérieur de l'un de ces filtres, il y a un réseau d'inductances et de condensateurs travaillant ensemble pour empêcher le bruit haute fréquence d'entrer qui peut causer des problèmes, tout en laissant passer le courant alternatif normal, pas de problème.
  1. Les inducteurs font leur travail en luttant essentiellement contre les signaux haute fréquence – ce qui tend à réduire le niveau global de bruit que vous obtenez.
  2. Les condensateurs X interviennent pour trier le bruit du mode différentiel - c'est ce qui pose problème en raison de la différence entre la ligne et le neutre.
  3. Les condensateurs Y s'occupent du bruit de mode commun - c'est ce qui cause des problèmes entre la ligne/neutre et la terre.
Ces filtres EMI enfichables fonctionnent sur les lignes électriques, de l'entrée vers la sortie, pour réduire les EMI. Et c'est ce qui permet à tous ces appareils de répondre aux différentes normes de conformité CEM, telles que CE, FCC et CISPR.
Vous voyez ces filtres utilisés dans toutes sortes d'applications : dispositifs médicaux, kits d'automatisation industrielle, équipements de télécommunications, systèmes audio et vidéo et toutes sortes d'instruments de test.

Pourquoi choisir un filtre EMI enfichable ?

Tout d'abord, la fonction principale du filtre EMI CEI est de filtrer efficacement les interférences électromagnétiques sur la ligne électrique, ce qui peut garantir que vos produits sont conformes aux normes de sécurité électrique et CEM et améliorer la compétitivité sur le marché. Deuxièmement, la conception du filtre EMI enfichable est très spéciale. Il a la capacité d'être branché directement sur la prise de courant, sans nécessiter de processus d'installation et de débogage compliqués, ce qui est particulièrement pratique et rapide. Dans le même temps, la conception compacte est facile à intégrer dans les équipements électriques, améliorant considérablement l'utilisation de l'espace et réduisant les coûts. Enfin, les filtres EMI enfichables conviennent à une variété d’équipements électroniques et électriques et peuvent résoudre les problèmes d’interférences électromagnétiques dans les environnements domestiques et commerciaux.
En résumé, les filtres EMI enfichables sont devenus l'une des solutions indispensables et importantes dans le domaine du contrôle des interférences électromagnétiques en raison de leur installation et de leur utilisation pratiques, de leurs performances de filtrage multifonctionnelles et de leur adéquation à une variété d'équipements.

DOREXS Filtre EMI enfichable série I

Chez DOREXS, vous pouvez trouver une large gamme de filtres EMI enfichables standard de la série I. Cette série de filtres EMI enfichables avec interrupteurs et fusibles simples/doubles convient à une variété d'environnements et vous aide à vous conformer aux réglementations CEM strictes. Cette série de filtres EMI a une tension nominale de 115VAC-250VAC et un courant nominal allant jusqu'à 20A. Si vous avez d'autres exigences, chez DOREXS, vous pouvez également profiter des services complets de personnalisation de notre équipe de designers.
Parcourez notre gamme de filtres EMI enfichables série Ichoixoucontactez notre équipepour en savoir plus sur les produits qui peuvent vous aider à répondre à vos besoins.
