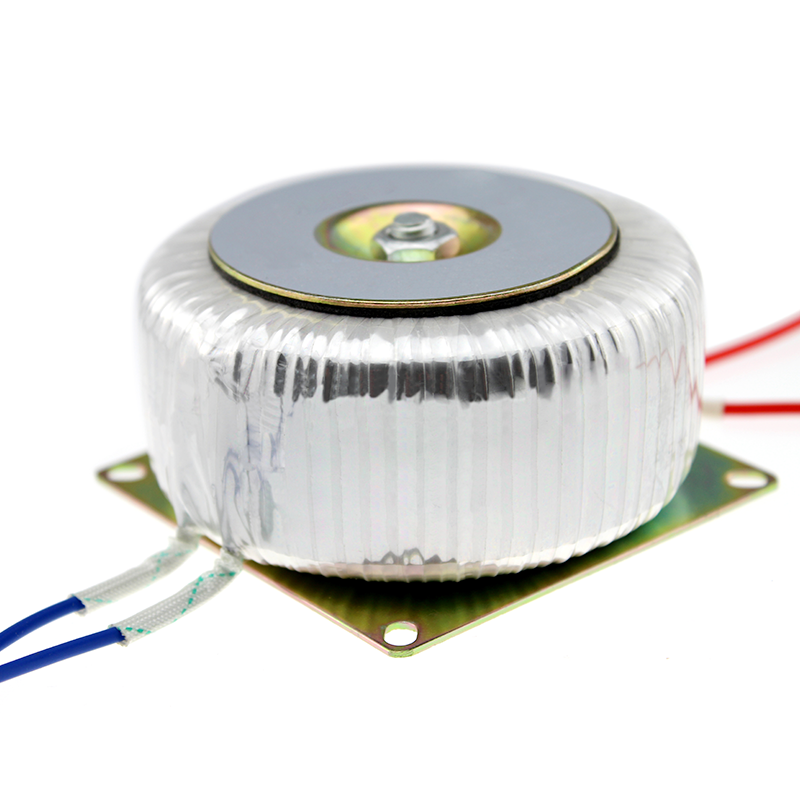

Model No: BOD
Transformateur toroïdal 10VA-6KVA
50-400 Hz 220 V-660 V Prise en charge de la personnalisation
Quantité :
Subscribe to our Newsletter
 | Transformateur toroïdal série BOD | |
Certification : CE, Rohs | Capacité : 10-60KVA | |
| Augmentation de la température : <60K | Tension nominale : <660 V | |
| Niveau sonore : <60dB | Résistance d'isolation : > 100 MΩ (DC1000V) |
Les transformateurs toroïdaux de la série BOD conviennent aux circuits avec CA 50 ~ 60 Hz et tension 660 V et moins. Ils sont constitués d'un noyau en acier au silicium de haute qualité, d'un fil émaillé entièrement en cuivre, de pièces métalliques anti-oxydation et d'un fil isolant de haute qualité. Les bobines sont réparties uniformément sur toute la surface du noyau et s'ajustent parfaitement.
Caractéristiques
- Faible fuite magnétique, rendement élevé, atteignant généralement plus de 95 %
- Auto-blindage du champ magnétique, faible interférence électromagnétique
- Faible perte, faible résistance, forte capacité de surcharge
- Excellentes performances de dissipation thermique
- Haute résistance structurelle, bonne résistance aux courts-circuits, faible bruit
- Petite taille, poids léger, installation facile et rapide
Paramètres techniques
| Modèle | Virginie | Saisir | Sortir | Diamètre*Hauteur(mm) | Dimensions d'installation |
| DBO-10 | dix | personnalisation | personnalisation | 65*35 | 55*55 |
| DBO-15 | 15 | 65*35 | 55*55 | ||
| DBO-20 | 20 | 70*40 | 60*60 | ||
| DBO-25 | 25 | 70*40 | 60*60 | ||
| DBO-30 | 30 | 85*50 | 60*60 | ||
| DBO-40 | 40 | 90*50 | 60*60 | ||
| DBO-50 | 50 | 90*50 | 70*70 | ||
| DBO-60 | 60 | 90*55 | 70*70 | ||
| DBO-80 | 80 | 102*55 | 70*70 | ||
| DBO-100 | 100 | 105*55 | 80*80 | ||
| DBO-120 | 120 | 110*65 | 85*85 | ||
| DBO-150 | 150 | 120*70 | 85*85 | ||
| DBO-180 | 180 | 120*70 | 95*95 | ||
| DBO-200 | 200 | 120*70 | 95*95 | ||
| DBO-250 | 250 | 125*75 | 95*95 | ||
| DBO-300 | 300 | 125*75 | 105*105 | ||
| DBO-400 | 400 | 135*85 | 105*105 | ||
| DBO-500 | 500 | 135*85 | 105*105 | ||
| DBO-1600 | 600 | 160*95 | 105*105 | ||
| DBO-800 | 800 | 160*95 | 130*130 | ||
| DBO-1000 | 1000 | 170*95 | 130*130 | ||
| DBO-1200 | 1200 | 170*95 | 130*130 | ||
| DBO-1500 | 1500 | 170*95 | 130*130 | ||
| DBO-2000 | 2000 | 190*100 | 160*160 | ||
| DBO-3000 | 3000 | 250*135 | 190*190 |
DOREXS offre plustransformateur toroïdaloptions, s'il vous plaîtContactez-nouspour un devis.
FAQ sur les transformateurs toroïdaux
Qu'est-ce qu'un transformateur toroïdal
Un transformateur toroïdal est un type de transformateur électronique plus compact que les transformateurs de puissance conventionnels de même puissance. Il présente une efficacité de fonctionnement plus élevée et une conception plus flexible que les transformateurs conventionnels. Il est largement utilisé dans les ordinateurs, les équipements médicaux, les télécommunications, les instruments et l'éclairage.
Construction d'un transformateur toroïdal
Le noyau du transformateur toroïdal est laminé sans couture à partir de tôles d'acier au silicium laminées à froid de haute qualité. La bobine du transformateur toroïdal est enroulée uniformément sur le noyau et les enroulements de la bobine sont généralement répartis uniformément autour du noyau pour garantir un flux magnétique uniforme et minimiser les pertes, qui seront réduites de 25 % par rapport au type laminé.
Quelles sont les applications typiques des transformateurs toroïdaux ?
- Équipement audio : des transformateurs toroïdaux de haute qualité peuvent être utilisés dans des plages de puissance allant de 6 VA à 1 000 VA.
- Équipement médical : rendement élevé, fiabilité élevée et sécurité élevée, résistance électrique et résistance à l'humidité améliorées.
- Contrôle électrique : des transformateurs de haute précision et de haute stabilité fabriqués avec la technologie de transformateur toroïdal garantissent que les paramètres du transformateur sont précis et que les performances sont totalement cohérentes.
- Équipement industriel : utilisé dans diverses alimentations industrielles et systèmes de contrôle.
- Éclairage : Utilisé dans les systèmes d’éclairage électroniques nécessitant des transformateurs compacts et efficaces.
Quels sont les avantages des transformateurs toroïdaux ?
- Haute efficacité
- Faible interférence électromagnétique (EMI)
- Petite taille et poids léger
- Faible bruit et vibrations
- Bonnes performances thermiques
Quelles sont les limites des transformateurs toroïdaux ?
- Coût : En raison de la précision requise pour le bobinage, leur fabrication peut être plus coûteuse que celle des transformateurs à noyau feuilleté traditionnels.
- Manipulation et installation : La forme d'un transformateur toroïdal le rend légèrement plus difficile à manipuler et à installer qu'un transformateur rectangulaire.
- Personnalisation : les transformateurs toroïdaux personnalisés peuvent être plus coûteux et prendre plus de temps à fabriquer.
Comment monter un transformateur toroïdal ?
Les transformateurs toroïdaux sont généralement montés à l'aide d'un boulon central qui traverse le trou central du noyau, le fixant à un châssis ou à une plaque de montage. Des coussinets ou des rondelles en caoutchouc sont souvent utilisés pour réduire les vibrations et le bruit.
Les transformateurs toroïdaux peuvent-ils être utilisés dans des applications haute fréquence ?
Oui, les transformateurs toroïdaux peuvent être conçus pour les applications haute fréquence, en particulier lorsqu'ils utilisent des noyaux de ferrite. Ils sont souvent utilisés dans les alimentations à découpage (SMPS) et autres appareils électroniques haute fréquence.
Comment les transformateurs toroïdaux se comparent-ils aux transformateurs EI traditionnels ?
Les transformateurs toroïdaux sont plus efficaces, plus petits en taille et en poids pour la même puissance nominale et plus silencieux, mais ils coûtent plus cher que les transformateurs EI traditionnels.
