Model No: BOD
Transformador toroidal 10VA-6KVA
50-400Hz 220V-660V Personalización de soporte
Cantidad :
Subscribe to our Newsletter

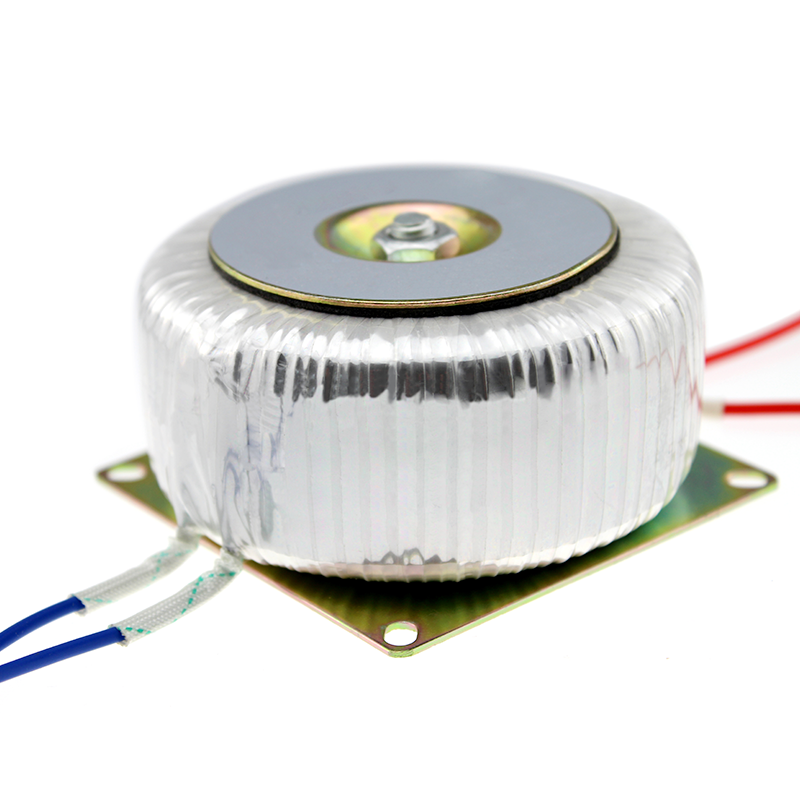

 | Transformador toroidal serie BOD | |
Certificación: CE, Rohs | Capacidad: 10-60KVA | |
| Aumento de temperatura: <60K | Tensión nominal: <660 V | |
| Nivel de sonido: <60dB | Resistencia de aislamiento:>100MΩ(DC1000V) |
Los transformadores toroidales de la serie BOD son adecuados para circuitos con CA 50 ~ 60 Hz y voltaje de 660 V e inferior. Están fabricados con un núcleo de acero al silicio de alta calidad, alambre esmaltado totalmente de cobre, piezas metálicas antioxidantes y alambre aislante de alta calidad. Las bobinas están distribuidas uniformemente por toda la superficie del núcleo y encajan perfectamente.
Características
- Baja fuga magnética, alta eficiencia, que generalmente alcanza más del 95%
- Autoprotección de campo magnético, baja interferencia electromagnética.
- Baja pérdida, baja resistencia, fuerte capacidad de sobrecarga
- Excelente rendimiento de disipación de calor
- Alta resistencia estructural, buena resistencia a cortocircuitos, bajo nivel de ruido.
- Tamaño pequeño, peso ligero, instalación fácil y rápida.
Parámetros técnicos
| Modelo | Virginia | Aporte | Producción | Diámetro*Altura（mm) | Dimensiones de instalación |
| DBO-10 | 10 | personalización | personalización | 65*35 | 55*55 |
| DBO-15 | 15 | 65*35 | 55*55 | ||
| DBO-20 | 20 | 70*40 | 60*60 | ||
| DBO-25 | 25 | 70*40 | 60*60 | ||
| DBO-30 | 30 | 85*50 | 60*60 | ||
| DBO-40 | 40 | 90*50 | 60*60 | ||
| DBO-50 | 50 | 90*50 | 70*70 | ||
| DBO-60 | 60 | 90*55 | 70*70 | ||
| DBO-80 | 80 | 102*55 | 70*70 | ||
| DBO-100 | 100 | 105*55 | 80*80 | ||
| DBO-120 | 120 | 110*65 | 85*85 | ||
| DBO-150 | 150 | 120*70 | 85*85 | ||
| DBO-180 | 180 | 120*70 | 95*95 | ||
| DBO-200 | 200 | 120*70 | 95*95 | ||
| DBO-250 | 250 | 125*75 | 95*95 | ||
| DBO-300 | 300 | 125*75 | 105*105 | ||
| DBO-400 | 400 | 135*85 | 105*105 | ||
| DBO-500 | 500 | 135*85 | 105*105 | ||
| DBO-1600 | 600 | 160*95 | 105*105 | ||
| DBO-800 | 800 | 160*95 | 130*130 | ||
| DBO-1000 | 1000 | 170*95 | 130*130 | ||
| DBO-1200 | 1200 | 170*95 | 130*130 | ||
| DBO-1500 | 1500 | 170*95 | 130*130 | ||
| DBO-2000 | 2000 | 190*100 | 160*160 | ||
| DBO-3000 | 3000 | 250*135 | 190*190 |
DOREXS ofrece mástransformador toroidalopciones, por favorContáctenospara una cotización.
Preguntas frecuentes sobre transformadores toroidales
¿Qué es un transformador toroidal?
Un transformador toroidal es un tipo de transformador electrónico que es más compacto que los transformadores de potencia convencionales del mismo calibre. Tiene una mayor eficiencia operativa y un diseño más flexible que los transformadores convencionales. Es ampliamente utilizado en computadoras, equipos médicos, telecomunicaciones, instrumentos e iluminación.
Construcción de transformador toroidal
El núcleo del transformador toroidal está laminado sin costuras a partir de láminas de acero al silicio laminadas en frío de alta calidad. La bobina del transformador toroidal está enrollada uniformemente en el núcleo y los devanados de la bobina generalmente se distribuyen uniformemente alrededor del núcleo para garantizar un flujo magnético uniforme y minimizar las pérdidas, que se reducirán en un 25% en comparación con el tipo laminado.
¿Cuáles son las aplicaciones típicas de los transformadores toroidales?
- Equipos de audio: Se pueden utilizar transformadores toroidales de alta calidad en rangos de potencia desde 6VA hasta 1000VA.
- Equipo médico: alta eficiencia, alta confiabilidad y alta seguridad, y resistencia eléctrica y resistencia a la humedad mejoradas.
- Control eléctrico: Los transformadores de alta precisión y alta estabilidad fabricados con tecnología de transformador toroidal garantizan que los parámetros del transformador sean precisos y que el rendimiento sea completamente consistente.
- Equipos industriales: Utilizados en diversas fuentes de alimentación y sistemas de control industriales.
- Iluminación: Utilizado en sistemas de iluminación electrónicos que requieren transformadores compactos y eficientes.
¿Cuáles son las ventajas de los transformadores toroidales?
- Alta eficiencia
- Baja interferencia electromagnética (EMI)
- Talla pequeña y peso ligero
- Bajo nivel de ruido y vibración
- Buen rendimiento térmico
¿Cuáles son las limitaciones de los transformadores toroidales?
- Costo: Debido a la precisión requerida para el devanado, su fabricación puede ser más costosa que los transformadores de núcleo laminado tradicionales.
- Manejo e instalación: La forma de un transformador toroidal hace que su manejo e instalación sea un poco más difícil que un transformador rectangular.
- Personalización: Los transformadores toroidales personalizados pueden ser más costosos y tardar más en fabricarse.
¿Cómo monto un transformador toroidal?
Los transformadores toroidales generalmente se montan usando un perno central que pasa a través del orificio central del núcleo, fijándolo a un chasis o placa de montaje. A menudo se utilizan almohadillas o arandelas de goma para reducir la vibración y el ruido.
¿Se pueden utilizar transformadores toroidales en aplicaciones de alta frecuencia?
Sí, los transformadores toroidales se pueden diseñar para aplicaciones de alta frecuencia, especialmente cuando se utilizan núcleos de ferrita. A menudo se utilizan en fuentes de alimentación de modo conmutado (SMPS) y otros dispositivos electrónicos de alta frecuencia.
¿Cómo se comparan los transformadores toroidales con los transformadores EI tradicionales?
Los transformadores toroidales son más eficientes, más pequeños en tamaño y peso para la misma potencia nominal y más silenciosos, pero cuestan más que los transformadores EI tradicionales.
