Model No: BOD

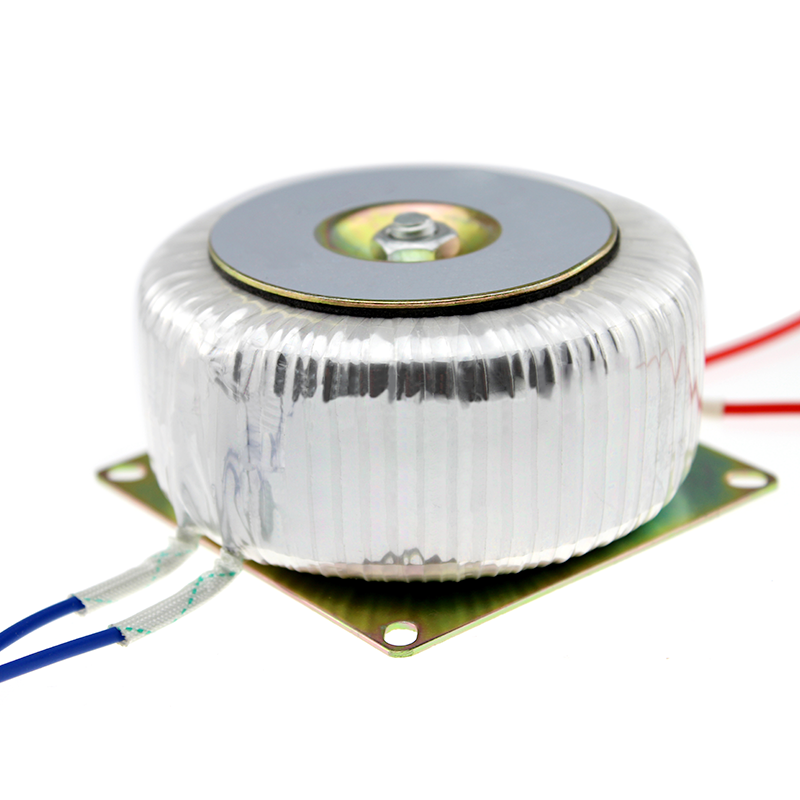

Тороидальный трансформатор 10ВА-6КВА
50–400 Гц, 220–660 В, поддержка настройки
количество :
Subscribe to our Newsletter
 | Тороидальный трансформатор серии BOD | |
Сертификация: CE、Rohs | Мощность: 10-60КВА | |
| Повышение температуры:<60K | Номинальное напряжение: <660 В | |
| Уровень звука:<60 дБ | Сопротивление изоляции:> 100 МОм (1000 В постоянного тока) |
Тороидальные трансформаторы серии BOD подходят для цепей переменного тока частотой 50–60 Гц и напряжением 660 В и ниже. Они изготовлены из высококачественного стального кремниевого сердечника, цельномедной эмалированной проволоки, антиокислительных металлических частей и высококачественной изолирующей проволоки. Витки равномерно распределены по всей поверхности сердечника и плотно прилегают друг к другу.
Функции
- Низкая магнитная утечка, высокая эффективность, обычно достигающая более 95%.
- Самоэкранирование магнитного поля, низкий уровень электромагнитных помех
- Низкие потери, низкое сопротивление, высокая перегрузочная способность.
- Отличные характеристики рассеивания тепла
- Высокая структурная прочность, хорошая устойчивость к короткому замыканию, низкий уровень шума.
- Небольшой размер, легкий вес, простая и быстрая установка
Технические параметры
| Модель | Вирджиния | Вход | Выход | Диаметр*Высота (мм) | Установочные размеры |
| БПК-10 | 10 | настройка | настройка | 65*35 | 55*55 |
| БПК-15 | 15 | 65*35 | 55*55 | ||
| БПК-20 | 20 | 70*40 | 60*60 | ||
| БПК-25 | 25 | 70*40 | 60*60 | ||
| БПК-30 | 30 | 85*50 | 60*60 | ||
| БПК-40 | 40 | 90*50 | 60*60 | ||
| БПК-50 | 50 | 90*50 | 70*70 | ||
| БПК-60 | 60 | 90*55 | 70*70 | ||
| БПК-80 | 80 | 102*55 | 70*70 | ||
| БПК-100 | 100 | 105*55 | 80*80 | ||
| БПК-120 | 120 | 110*65 | 85*85 | ||
| БПК-150 | 150 | 120*70 | 85*85 | ||
| БПК-180 | 180 | 120*70 | 95*95 | ||
| БПК-200 | 200 | 120*70 | 95*95 | ||
| БПК-250 | 250 | 125*75 | 95*95 | ||
| БПК-300 | 300 | 125*75 | 105*105 | ||
| БПК-400 | 400 | 135*85 | 105*105 | ||
| БПК-500 | 500 | 135*85 | 105*105 | ||
| БПК-1600 | 600 | 160*95 | 105*105 | ||
| БПК-800 | 800 | 160*95 | 130*130 | ||
| БПК-1000 | 1000 | 170*95 | 130*130 | ||
| БПК-1200 | 1200 | 170*95 | 130*130 | ||
| БПК-1500 | 1500 | 170*95 | 130*130 | ||
| БПК-2000 | 2000 г. | 190*100 | 160*160 | ||
| БПК-3000 | 3000 | 250*135 | 190*190 |
DOREXS предлагает большетороидальный трансформаторварианты, пожалуйстасвязаться с намидля цитаты.
Часто задаваемые вопросы по тороидальному трансформатору
Что такое тороидальный трансформатор
Тороидальный трансформатор — это тип электронного трансформатора, который более компактен, чем обычные силовые трансформаторы того же номинала. Он имеет более высокий КПД и более гибкую конструкцию, чем обычные трансформаторы. Он широко используется в компьютерах, медицинском оборудовании, телекоммуникациях, приборах и освещении.
Конструкция тороидального трансформатора
Сердечник тороидального трансформатора бесшовно прокатан из высококачественных холоднокатаных листов кремнистой стали. Катушка тороидального трансформатора равномерно намотана на сердечник, а обмотки катушки обычно равномерно распределены по сердечнику, чтобы обеспечить равномерный магнитный поток и минимизировать потери, которые сократятся на 25% по сравнению с ламинированным типом.
Каковы типичные области применения тороидальных трансформаторов?
- Аудиооборудование: Высококачественные тороидальные трансформаторы могут использоваться в диапазонах мощностей от 6 ВА до 1000 ВА.
- Медицинское оборудование: высокая эффективность, высокая надежность и высокая безопасность, повышенная электрическая прочность и влагостойкость.
- Электрическое управление: высокоточные, высокостабильные трансформаторы, изготовленные по технологии тороидальных трансформаторов, гарантируют точность параметров трансформатора и полную стабильность характеристик.
- Промышленное оборудование: Используется в различных промышленных источниках питания и системах управления.
- Освещение: используется в электронных системах освещения, требующих компактных и эффективных трансформаторов.
В чем преимущества тороидальных трансформаторов?
- Высокая эффективность
- Низкие электромагнитные помехи (EMI)
- Небольшой размер и легкий вес
- Низкий уровень шума и вибрации
- Хорошие тепловые характеристики
Каковы ограничения тороидальных трансформаторов?
- Стоимость: из-за точности, необходимой для намотки, их производство может быть дороже, чем традиционные трансформаторы с ламинированным сердечником.
- Обращение и установка. Форма тороидального трансформатора делает его немного более сложным в обращении и установке, чем прямоугольный трансформатор.
- Кастомизация: Тороидальные трансформаторы, изготовленные по индивидуальному заказу, могут быть более дорогими и производиться дольше.
Как установить тороидальный трансформатор?
Тороидальные трансформаторы обычно монтируются с помощью центрального болта, который проходит через центральное отверстие сердечника и крепит его к шасси или монтажной пластине. Резиновые прокладки или шайбы часто используются для снижения вибрации и шума.
Можно ли использовать тороидальные трансформаторы в высокочастотных приложениях?
Да, тороидальные трансформаторы могут быть предназначены для высокочастотных применений, особенно при использовании ферритовых сердечников. Они часто используются в импульсных источниках питания (SMPS) и других высокочастотных электронных устройствах.
Чем тороидальные трансформаторы отличаются от традиционных трансформаторов EI?
Тороидальные трансформаторы более эффективны, меньше по размеру и весу при той же номинальной мощности и тише, но стоят дороже, чем традиционные трансформаторы EI.
