Model No: JBK

Трансформатор управления JBK 500-1120 В

CE ROHS
Поддержка настройки

количество :

отправить контакт

Все продукты

Subscribe to our Newsletter

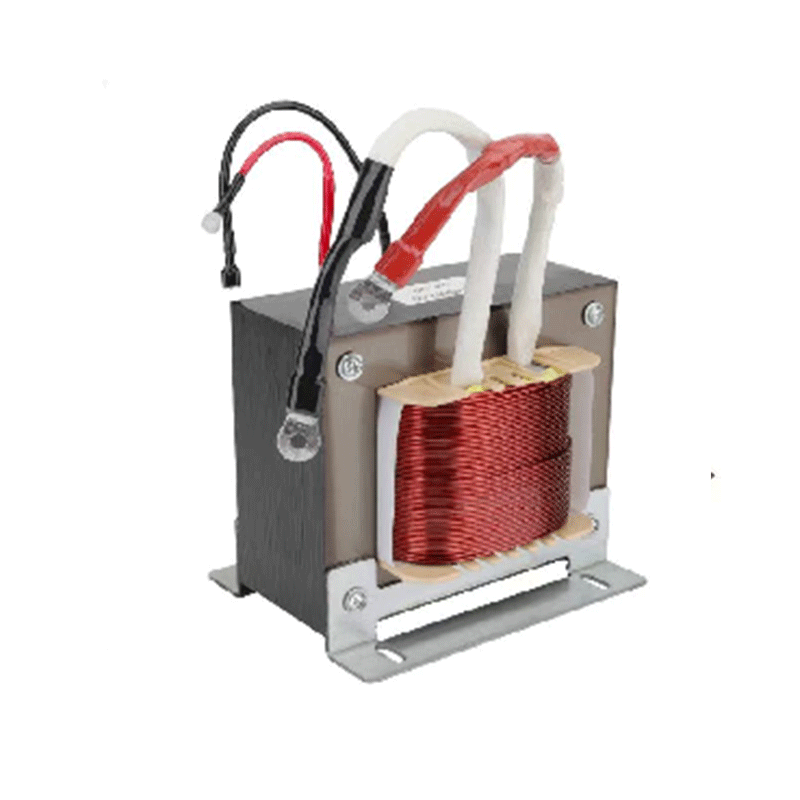

	Однофазный сильноточный управляющий трансформатор DBK
	Сертификация: CE、Rohs
	IP-КОД: IP00
	Изоляция: класс Б

Однофазный низковольтный и сильноточный управляющий трансформатор серии DBK представляет собой трансформатор нового поколения, независимо спроектированный, разработанный и изготовленный в соответствии с текущей рыночной информацией. Он широко применяется в промышленном оборудовании, с номинальной частотой 50/60Гц и напряжением питания не более 500В, обеспечивающим низкое напряжение и большой ток для оборудования.

Рабочая среда

1. Когда температура окружающей среды находится в диапазоне от -5 ℃ до 40 ℃, а среднемесячная температура не превышает 30 ℃, он может работать бесперебойно в течение длительного времени;

2. Место установки не превышает 1000 метров над уровнем моря.

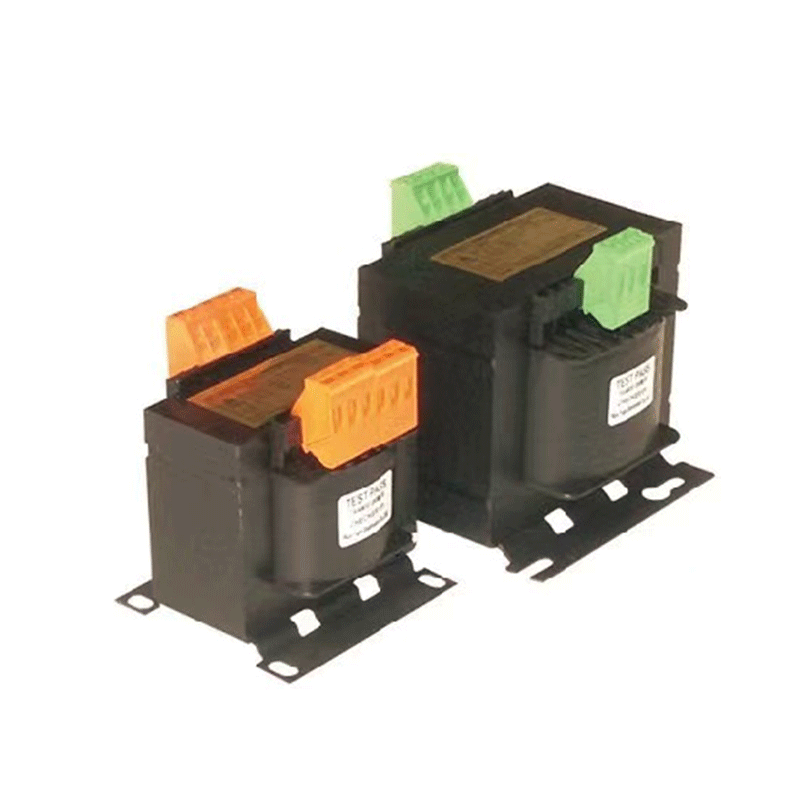

	Трансформатор управления серии JBK3
	Сертификация: CE、Rohs
	IP-КОД: IP20
	Изоляция: класс Б

Управляющий трансформатор серии JBK3 — это новый продукт, изготовленный на основе прототипа компании Siemens (Германия) и соответствующий соответствующим международным и национальным стандартам, таким как VDE0550, IEC204-1, IEC439, JB5555 и GB5226.

Управляющий трансформатор серии JBK3 подходит для переменного тока частотой 50/60 Гц, с номинальным выходным напряжением не более 220 В и номинальным входным напряжением не более 500 В. Применяется в качестве источника управляющего питания механического оборудования в различных отраслях промышленности, электроприборов общего назначения, а также источника питания рабочего освещения и сигнальных огней.

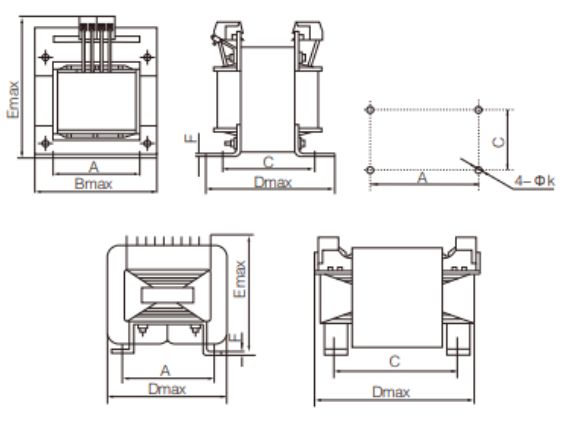

Форма и установочные размеры

Технические параметры

Модель	Вирджиния	Длина Б	Ширина Д	Высота Е	Расстояние между отверстиями А	Расстояние между отверстиями C	Расстояние между отверстиями K	Ф Макс
ДЖБК3-40/63	40-63	78	72	89	56±0,4	51±2	4,8	2
ДЖБК3-100	100	84	85	94	64±0,4	66±2	4,8	2
ДЖБК3-160	160	96	92	109	84±0,4	73±2	5,8	2
ДЖБК3-250	250	96	105	109	84±0,4	87±2	5,8	2
ДЖБК3-400	400	120	109	123	90±0,4	90±2	7	2,5
ДЖБК3-630	630	150	112	150	122±0,5	90±2	6	2,5
ДЖБК3-1000	1000	160	195	151	130±2	152±2	7	3
ДЖБК3-1600	1600	170	225	163	144±2	176±2	7	3
ДЖБК3-2500	2500	200	250	171	170±2	200±2	7	4

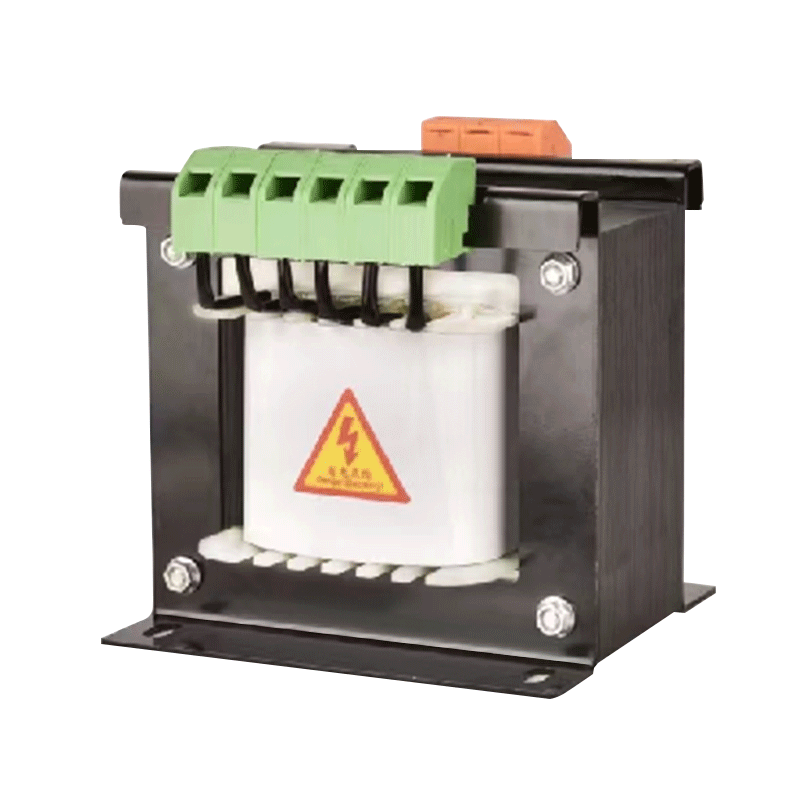

	Трансформатор управления серии JBK5
	Сертификация: CE、Rohs
	IP-КОД: IP20
	Изоляция: класс Б

Управляющий трансформатор серии JBK5 — это новейшая серия управляющих трансформаторов, представленная нашей компанией из Германии в середине 1990-х годов. На основе отечественного управляющего трансформатора серии JBK3, после многих лет дальнейшего поглощения аналогичных зарубежных продуктов, выбрана структура клемм зарубежных передовых методов, а клемма и рама объединены для повышения уровня защиты до IP2LX для предотвращения случайного контакта с цепью. . Используется отечественный Т-образный зажим холодного прессования, а метод проводки может увеличить плотность проводки.

Соединение между листами кремнистой стали трансформатора и соединение между листами кремниевой стали и нижней пластиной сварены аргонно-дуговой сваркой, образуя единое целое, что является простым и понятным. В частности, нижняя пластина формируется за один раз, а размер установки более удобен, чем у серии JBK3. Использование высококачественных антикоррозионных сплавов значительно повышает надежность работы заземления и комплексно улучшает качество продукции. Этот продукт соответствует соответствующим международным и национальным стандартам, таким как VDE0550, IEC204-1, IEC439, JB5555, GB5226, и получил сертификат Европейского сообщества «CE», который можно использовать как взаимозаменяемый с иностранными продуктами.

Трансформаторы управления серии JBK5 подходят для переменного тока частотой 50/60 Гц, входным напряжением не более 1120 В и номинальным выходным напряжением не более 1120 В. Они используются в качестве источников питания механического оборудования в различных отраслях промышленности, источников общего электрического управления, а также рабочих и сигнальных светильников.

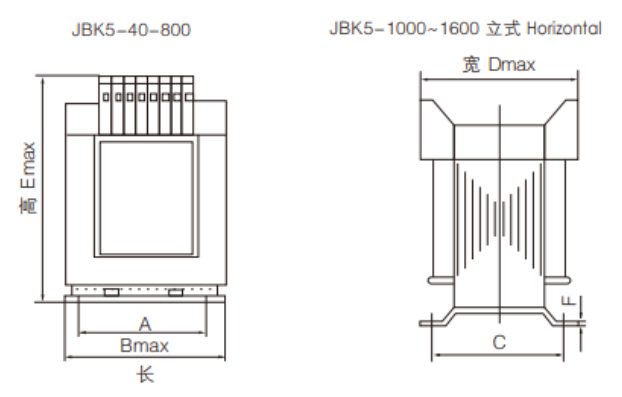

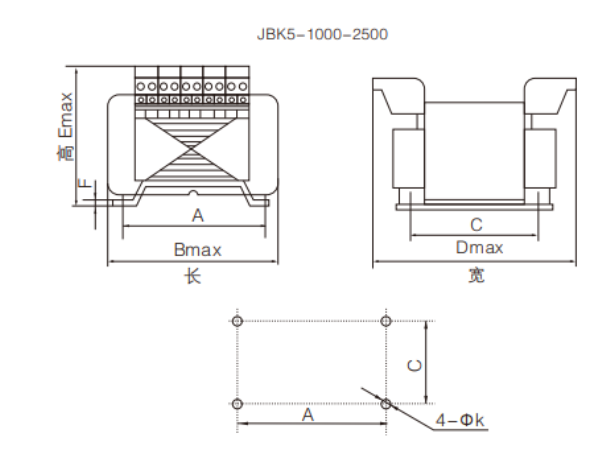

Форма и установочные размеры

Технические параметры

Модель	Вирджиния	Эффективность (%)	Выходное напряжение нагрузки		Выходное напряжение разгрузки		Номинальное входное напряжение	Номинальное выходное напряжение	Примечания
			сигнальная обмотка	обмотка управления	сигнальная обмотка	обмотка управления
ДЖБК5-40	40	80	6≥Эм>5 12≥Эм>10	95%-105% ЭМ-М-М	6 или 12	1,1 мм	380 В переменного тока ±5% 220 В переменного тока ±5%	Конторл: 220 В переменного тока, 127 В, 110 В переменного тока Свет или контроль: 48 В, 35 В, 24 В Сигнал: 12 В, 6 В	Емкость распределение каждая обмотка можно настроить в соответствии с требования клиента
ДЖБК5-63	63
ДЖБК5-100	100
ДЖБК5-160	160	85
ДЖБК5-250	250
ДЖБК5-400	400
ДЖБК5-630	630
ДЖБК5-800	800	90
ДЖБК5-1000	1000
ДЖБК5-1600	1600		6≥Um>4,5 12≥Эм>9
ДЖБК5-2500	2500
ДЖБК5-3000	3000		12,8≥Мм>9,6 13,5≥Мм>10
ДЖБК5-4000	4000
ДЖБК5-5000	5000	90	15.2≥Мм>11				0-380 В или 0-220 В без 5%
ДЖБК5-6000	6000
ДЖБК5-7000	7000
ДЖБК5-8000	8000
ДЖБК5-10000	10000
ДЖБК5-15КВА	15000
ДЖБК5-20КВА	20000
ДЖБК5-30КВА	30000
ДЖБК5-40КВА	40000
ДЖБК5-50КВА	50000
ДЖБК5-60КВА	60000

Однофазные регулирующие трансформаторы играют важную роль в повседневной жизни и промышленном производстве, обеспечивая безопасную работу электрооборудования при соответствующем напряжении.

DOREXS предлагает большеуправляющий трансформаторварианты, пожалуйстасвязаться с намидля цитаты.
