Model No: JBK
Transformador de control JBK 500-1120V
CE ROHS
Personalización de soporte
Personalización de soporte
Cantidad :
Subscribe to our Newsletter

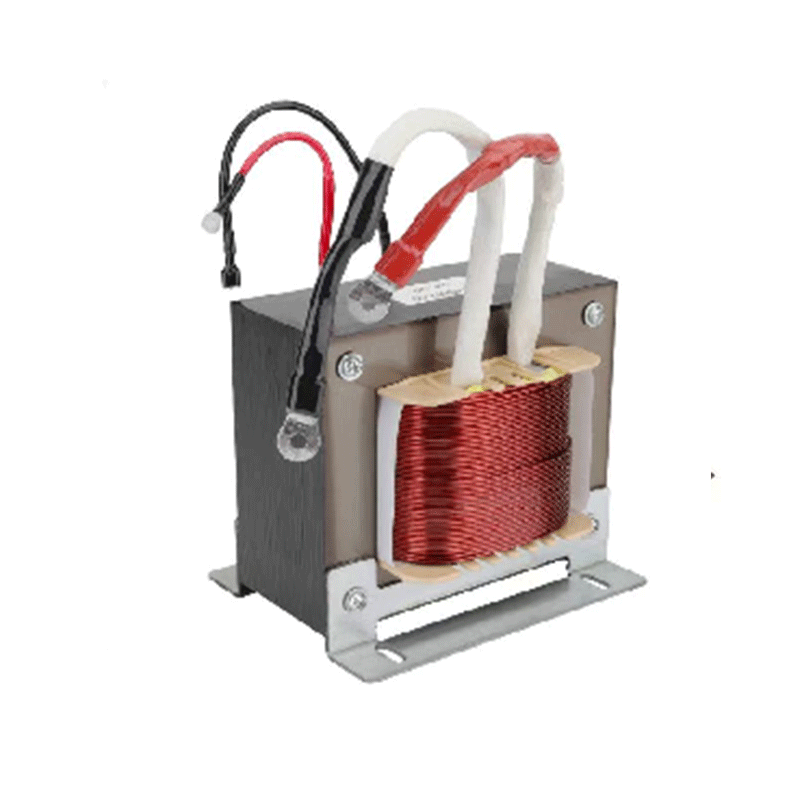

 | Transformador de control de alta corriente monofásico DBK |
| Certificación: CE, Rohs | |
| CÓDIGO IP: IP00 | |
| Aislamiento: clase B |
El transformador de control monofásico de baja tensión y alta corriente de la serie DBK es un transformador de nueva generación diseñado, desarrollado y fabricado de forma independiente de acuerdo con la información actual del mercado. Se utiliza ampliamente en equipos industriales, con una frecuencia nominal de 50/60 Hz y un voltaje de suministro de energía que no excede los 500 V, lo que proporciona bajo voltaje y alta corriente para el equipo.
Entorno operativo
1. Cuando la temperatura ambiente está entre -5 ℃ y 40 ℃ y la temperatura promedio mensual no excede los 30 ℃, puede funcionar ininterrumpidamente durante mucho tiempo;
2. El lugar de instalación no se encuentra a más de 1000 metros sobre el nivel del mar.
2. El lugar de instalación no se encuentra a más de 1000 metros sobre el nivel del mar.

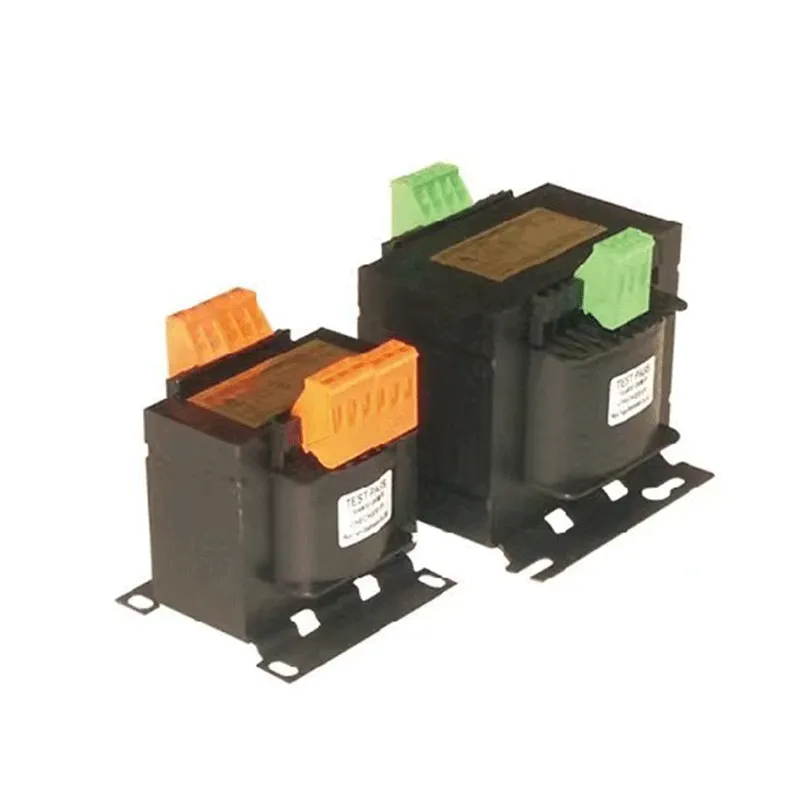

 | Transformador de control serie JBK3 |
| Certificación: CE, Rohs | |
| CÓDIGO IP: IP20 | |
| Aislamiento: clase B |
El transformador de control de la serie JBK3 es un producto nuevo fabricado con referencia al prototipo de Siemens, Alemania, y cumple con los estándares nacionales e internacionales relevantes, como VDE0550, IEC204-1, IEC439, JB5555 y GB5226.
El transformador de control de la serie JBK3 es adecuado para CA 50/60 Hz, con una tensión nominal de salida que no exceda los 220 V y una tensión nominal de entrada que no exceda los 500 V. Se utiliza como fuente de alimentación de control para equipos mecánicos en diversas industrias, aparatos eléctricos generales y fuente de alimentación para iluminación de trabajo y luces de señalización.

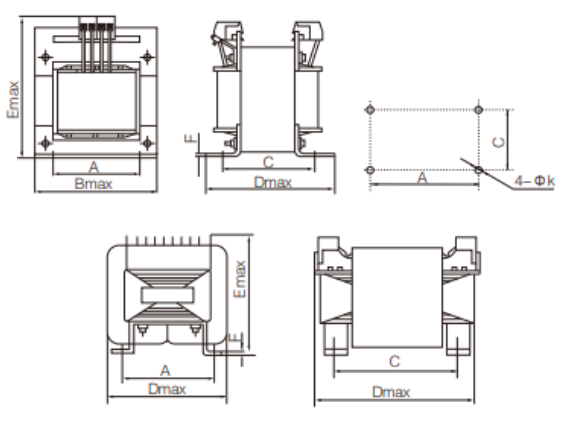

Forma y dimensiones de instalación
Parámetros técnicos
| Modelo | Virginia | Longitud B | Ancho D | Altura E | Distancia del agujero A | Distancia del agujero C | Distancia del agujero K | F máx. |
| JBK3-40/63 | 40-63 | 78 | 72 | 89 | 56±0,4 | 51±2 | 4.8 | 2 |
| JBK3-100 | 100 | 84 | 85 | 94 | 64±0,4 | 66±2 | 4.8 | 2 |
| JBK3-160 | 160 | 96 | 92 | 109 | 84±0,4 | 73±2 | 5.8 | 2 |
| JBK3-250 | 250 | 96 | 105 | 109 | 84±0,4 | 87±2 | 5.8 | 2 |
| JBK3-400 | 400 | 120 | 109 | 123 | 90±0,4 | 90±2 | 7 | 2.5 |
| JBK3-630 | 630 | 150 | 112 | 150 | 122±0,5 | 90±2 | 6 | 2.5 |
| JBK3-1000 | 1000 | 160 | 195 | 151 | 130±2 | 152±2 | 7 | 3 |
| JBK3-1600 | 1600 | 170 | 225 | 163 | 144±2 | 176±2 | 7 | 3 |
| JBK3-2500 | 2500 | 200 | 250 | 171 | 170±2 | 200±2 | 7 | 4 |

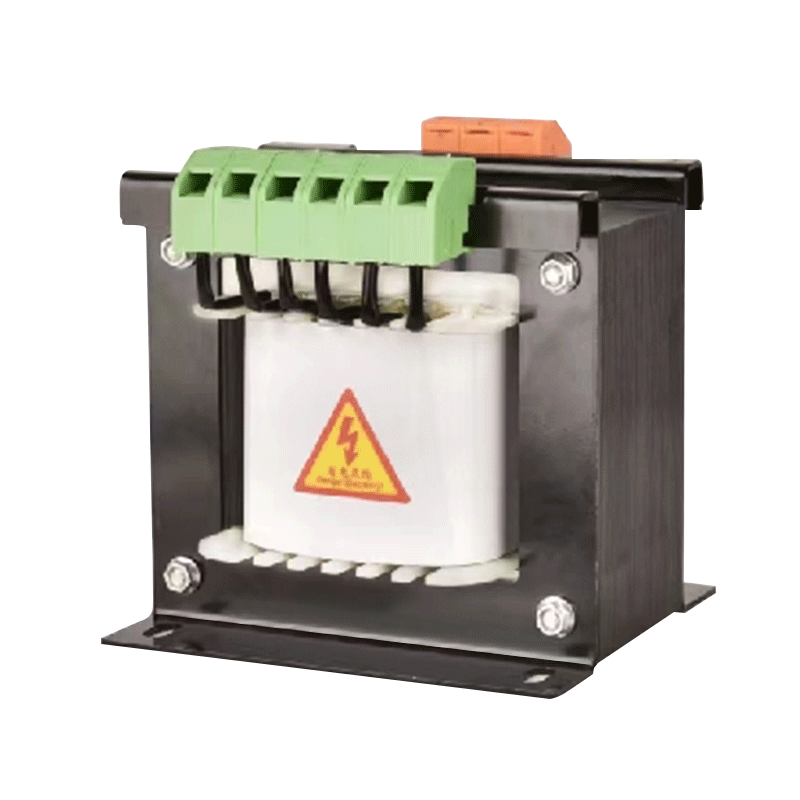

 | Transformador de control serie JBK5 |
| Certificación: CE, Rohs | |
| CÓDIGO IP: IP20 | |
| Aislamiento: clase B |
El transformador de control de la serie JBK5 es la última serie de transformadores de control introducida por nuestra empresa en Alemania a mediados de los años 1990. Basado en el transformador de control nacional de la serie JBK3, después de años de absorber aún más productos extranjeros similares, se selecciona la estructura de terminales de métodos avanzados extranjeros y el terminal y el marco se combinan para aumentar el nivel de protección a IP2LX para evitar el contacto accidental con el circuito. . Se adopta el terminal doméstico T prensado en frío y el método de cableado puede aumentar la densidad del cableado.
La conexión entre las láminas de acero al silicio del transformador y la conexión entre las láminas de acero al silicio y la placa inferior están soldadas mediante soldadura por arco de argón para formar un todo, que es simple y claro. En particular, la placa inferior se forma de una sola vez y el tamaño de instalación es más conveniente que el de la serie JBK3. El uso de materiales de aleación anticorrosión de alta calidad mejora en gran medida la confiabilidad del rendimiento de la conexión a tierra y mejora integralmente la calidad del producto. Este producto cumple con los estándares nacionales e internacionales relevantes, como VDE0550, IEC204-1, IEC439, JB5555, GB5226, y ha obtenido la certificación"CE"de la Comunidad Europea, que se puede utilizar indistintamente con productos extranjeros.
Los transformadores de control de la serie JBK5 son adecuados para CA 50/60 Hz, voltaje de entrada que no exceda los 1120 V y voltaje nominal de salida que no exceda los 1120 V. Se utilizan como fuentes de alimentación para equipos mecánicos en diversas industrias, fuentes de alimentación de control eléctrico general y luces de trabajo y señales.
La conexión entre las láminas de acero al silicio del transformador y la conexión entre las láminas de acero al silicio y la placa inferior están soldadas mediante soldadura por arco de argón para formar un todo, que es simple y claro. En particular, la placa inferior se forma de una sola vez y el tamaño de instalación es más conveniente que el de la serie JBK3. El uso de materiales de aleación anticorrosión de alta calidad mejora en gran medida la confiabilidad del rendimiento de la conexión a tierra y mejora integralmente la calidad del producto. Este producto cumple con los estándares nacionales e internacionales relevantes, como VDE0550, IEC204-1, IEC439, JB5555, GB5226, y ha obtenido la certificación"CE"de la Comunidad Europea, que se puede utilizar indistintamente con productos extranjeros.
Los transformadores de control de la serie JBK5 son adecuados para CA 50/60 Hz, voltaje de entrada que no exceda los 1120 V y voltaje nominal de salida que no exceda los 1120 V. Se utilizan como fuentes de alimentación para equipos mecánicos en diversas industrias, fuentes de alimentación de control eléctrico general y luces de trabajo y señales.

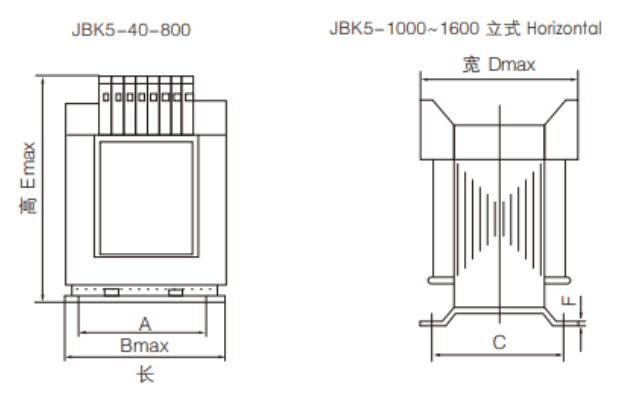

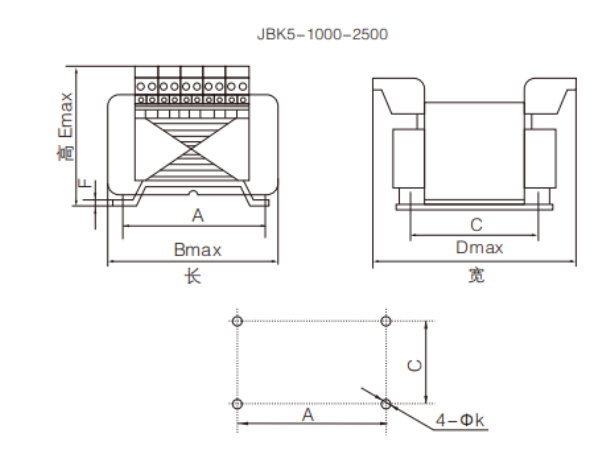

Forma y dimensiones de instalación
Parámetros técnicos
| Modelo | Virginia | Eficiencia (%) | Tensión de salida de carga | Descargar voltaje de salida | Tensión de entrada nominal | Tensión de salida nominal | Observaciones | ||
| bobinado de señal | bobinado de control | bobinado de señal | bobinado de control | ||||||
| JBK5-40 | 40 | 80 | 6≥Um>5 12≥Um>10 | 95%-105% OH | 6 o 12 | 1.1mm | CA 380V ±5% CA 220 V ±5% | Controlar: CA 220 V, 127 V, 110 V Luz o control: 48V, 35V, 24V Señal: 12V, 6V | La capacidad distribución de cada devanado puede ser personalizado de acuerdo a requerimientos del cliente |
| JBK5-63 | 63 | ||||||||
| JBK5-100 | 100 | ||||||||
| JBK5-160 | 160 | 85 | |||||||
| JBK5-250 | 250 | ||||||||
| JBK5-400 | 400 | ||||||||
| JBK5-630 | 630 | ||||||||
| JBK5-800 | 800 | 90 | |||||||
| JBK5-1000 | 1000 | ||||||||
| JBK5-1600 | 1600 | 6≥Um>4,5 12≥Um>9 | |||||||
| JBK5-2500 | 2500 | ||||||||
| JBK5-3000 | 3000 | 12,8≥Um>9,6 13,5≥Um>10 | |||||||
| JBK5-4000 | 4000 | ||||||||
| JBK5-5000 | 5000 | 90 | 15,2≥Um>11 | 0-380V o 0-220V sin 5% | |||||
| JBK5-6000 | 6000 | ||||||||
| JBK5-7000 | 7000 | ||||||||
| JBK5-8000 | 8000 | ||||||||
| JBK5-10000 | 10000 | ||||||||
| JBK5-15KVA | 15000 | ||||||||
| JBK5-20KVA | 20000 | ||||||||
| JBK5-30KVA | 30000 | ||||||||
| JBK5-40KVA | 40000 | ||||||||
| JBK5-50KVA | 50000 | ||||||||
| JBK5-60KVA | 60000 | ||||||||
Los transformadores de control monofásicos desempeñan un papel importante en la vida diaria y la producción industrial, ya que garantizan que los equipos eléctricos puedan funcionar de forma segura con los voltajes adecuados.
DOREXS ofrece mástransformador de controlopciones, por favorContáctenospara una cotización.
